E40124 IFM - Adaptador de Soldagem ifm para Sensores de Processo M18x1.5 300bar Aço Inox

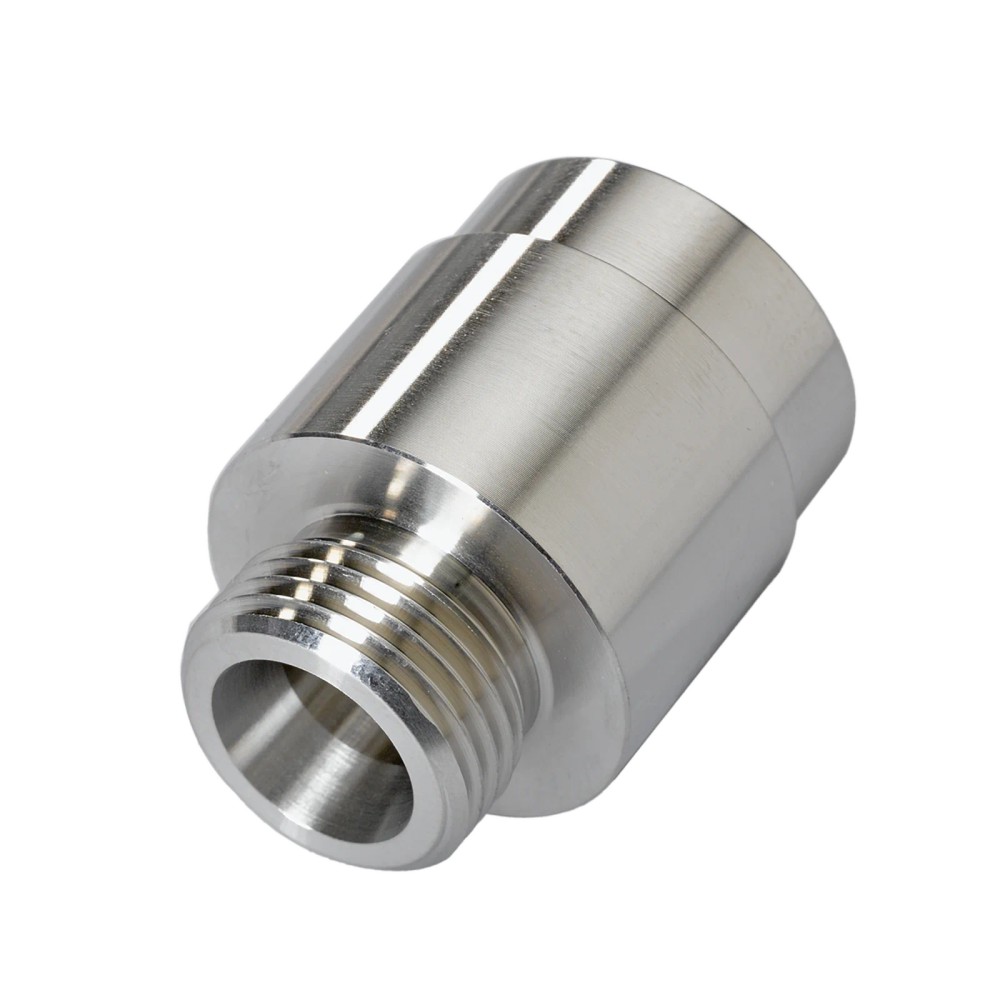

Imagem meramente ilustrativa

R$ 396,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40124
EAN: 4021179056502
NCM do produto: 90269090

Destaques do Produto Rosca interna para sensor...mais

Fechar menu

Saiba mais sobre: "E40124 IFM - Adaptador de Soldagem ifm para Sensores de Processo M18x1.5 300bar Aço Inox"

Destaques do Produto

Rosca interna para sensor

M18 x 1,5

Diâmetro da conexão de soldagem

Ø 24 mm

Limite de pressão informado

300 bar / 30 MPa

Material em contato com o fluido

1.4404 (316L)

Profundidade de imersão

15 mm; sondas SID, SFD e TN

Identificação

ifm E40124

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Soldagem ifm E40124 para Sensores de Processo M18 x 1,5, Ø 24 mm, 300 bar, aço inoxidável 316L

O ifm E40124 é um adaptador de soldagem para montagem de sensores de processo com conexão roscada interna M18 x 1,5. Destina-se a aplicações industriais com fluidos líquidos ou gasosos. Possui conexão de soldagem de Ø 24 mm, resistência à pressão de até 300 bar e superfícies em contato com o fluido em aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de soldagem para sensores de processo
Modelo	WELDING ADAPTER SID V4A
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	Adaptador para soldagem, Ø 24 mm
Resistência à pressão	300 bar / 30 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)
Profundidade de imersão	15 mm; referência a sondas de medição SID, SFD e TN
Aplicação / substâncias	Aplicações industriais; fluidos líquidos e gasosos
Aprovação	Reg31
Peso e conteúdo da embalagem	91,2 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem por soldagem de sensores de processo com rosca M18 x 1,5, quando a conexão de processo requerida for Ø 24 mm.
Aplicações industriais com fluidos líquidos ou gasosos, respeitando o limite informado de 300 bar e verificando a adequação do conjunto completo ao processo.
Aplicações que requeiram aço inoxidável 1.4404 (316L) nas superfícies em contato com o fluido.

⚠ Considere outro se precisa de:

Não selecione quando o sensor exigir uma conexão diferente de M18 x 1,5 ou quando a instalação exigir diâmetro de soldagem diferente de Ø 24 mm.
Não utilize acima da resistência à pressão informada de 300 bar; confirme também os limites dos demais componentes do conjunto.
Não presuma compatibilidade química, sanitária ou com uma norma específica além das informações expressamente fornecidas; valide com o fabricante e com os requisitos do processo.

APLICAÇÕES E USO

Aplicação informada: adaptação por soldagem para sensores de processo em instalações industriais com fluidos líquidos ou gasosos; usar com sensor de rosca M18 x 1,5 e conexão de soldagem Ø 24 mm.
A ficha associa a profundidade de imersão de 15 mm às sondas de medição SID, SFD e TN; confirme a combinação específica do sensor no datasheet do fabricante.
Possibilidade inferida: montagem em um ponto de medição de processo que atenda às dimensões e ao limite de pressão do adaptador. A adequação do material ao fluido, dos procedimentos de soldagem e dos demais componentes deve ser validada para cada instalação.
Limitação: a pressão informada para o adaptador é de até 300 bar / 30 MPa. A ficha não informa faixa de temperatura, compatibilidade química detalhada nem parâmetros de soldagem.

COMO ESCOLHER

Antes de comprar o Adaptador de Soldagem ifm E40124 para Sensores de Processo M18 x 1,5, Ø 24 mm, 300 bar, aço inoxidável 316L, verifique estes pontos:

Escolha o E40124 quando

O sensor de processo tiver rosca M18 x 1,5 e a instalação exigir um adaptador para soldagem Ø 24 mm. Confira se a pressão de operação não excede 300 bar e se o aço inoxidável 1.4404 (316L) é adequado ao fluido.

Considere outra configuração quando

A rosca do sensor ou o diâmetro requerido para a conexão soldada não corresponderem aos valores informados para este adaptador. A ficha não especifica outras dimensões ou opções; consulte o datasheet da ifm para confirmar uma alternativa compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador de soldagem para sensores de processo	Função mecânica informada para o produto.
Modelo	WELDING ADAPTER SID V4A	Designação complementar do produto.
Aplicação	Aplicações industriais	Campo de aplicação informado.
Substâncias de operação	Fluidos líquidos e gasosos	Tipos de fluido indicados na ficha; verificar compatibilidade específica com o processo.

Conexões e montagem
Conexão do sensor	M18 x 1,5, rosca interna	Rosca de interface mecânica para o sensor.
Conexão de processo	Adaptador para soldagem Ø 24 mm	Diâmetro informado para a conexão de processo.
Profundidade de imersão	15 mm	Valor associado às sondas de medição SID, SFD e TN na ficha.

Limites de operação
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado para o adaptador; não exceder e validar os limites dos outros componentes do conjunto.

Materiais
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material indicado para as superfícies em contato com o fluido.

Aprovações e identificação comercial
Aprovação	Reg31	Aprovação indicada na ficha; confirme a aplicabilidade ao requisito específico da instalação.
Marca	ifm	Fabricante informado.
SKU / Part number	E40124	Código de identificação do produto.
GTIN	4021179056502	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados físicos
Peso	91,2 g	Peso informado para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica informada; é um adaptador mecânico para sensores de processo.

Processo Rosca interna M18 x 1,5 para o sensor e conexão para soldagem Ø 24 mm. A resistência à pressão informada é 300 bar / 30 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com rosca M18 x 1,5 e instalação por soldagem Ø 24 mm	✓	Corresponde às conexões de sensor e de processo informadas para o E40124.
Sensor com rosca diferente de M18 x 1,5	✗	A conexão interna deste adaptador é especificada como M18 x 1,5.
Instalação que requer conexão de soldagem diferente de Ø 24 mm	✗	A conexão de processo indicada para o produto é adaptador para soldagem Ø 24 mm.
Processo com pressão superior a 300 bar	✗	A resistência à pressão informada para o adaptador é 300 bar / 30 MPa.
Aplicação com fluido líquido ou gasoso e pressão dentro do limite informado	✓	Líquidos e gases são indicados como substâncias de operação; confirme a compatibilidade do fluido e dos demais componentes do conjunto.
Conexão de comunicação ou protocolo elétrico entre sensor e adaptador	✗	O produto é um adaptador mecânico e não há protocolo ou conexão elétrica especificados.

INSTALAÇÃO

Como instalar o Adaptador de Soldagem ifm E40124 para Sensores de Processo M18 x 1,5, Ø 24 mm, 300 bar, aço inoxidável 316L

Confirme no datasheet que o sensor a instalar utiliza rosca M18 x 1,5 e que a conexão de processo prevista é Ø 24 mm.
Verifique a pressão de operação e assegure que não exceda 300 bar / 30 MPa; considere também os limites dos demais componentes.
Confirme a adequação do aço inoxidável 1.4404 (316L) ao fluido e às condições da aplicação.
Prepare a superfície e execute a soldagem conforme o procedimento aprovado para a instalação; os parâmetros de soldagem não são especificados na ficha do produto.
Após a soldagem e antes de instalar o sensor, inspecione a união e verifique a estanqueidade segundo os procedimentos aplicáveis à instalação.
Rosqueie o sensor M18 x 1,5 sem aplicar torque ou utilizar ferramentas além das orientações do fabricante do sensor e do procedimento de montagem.

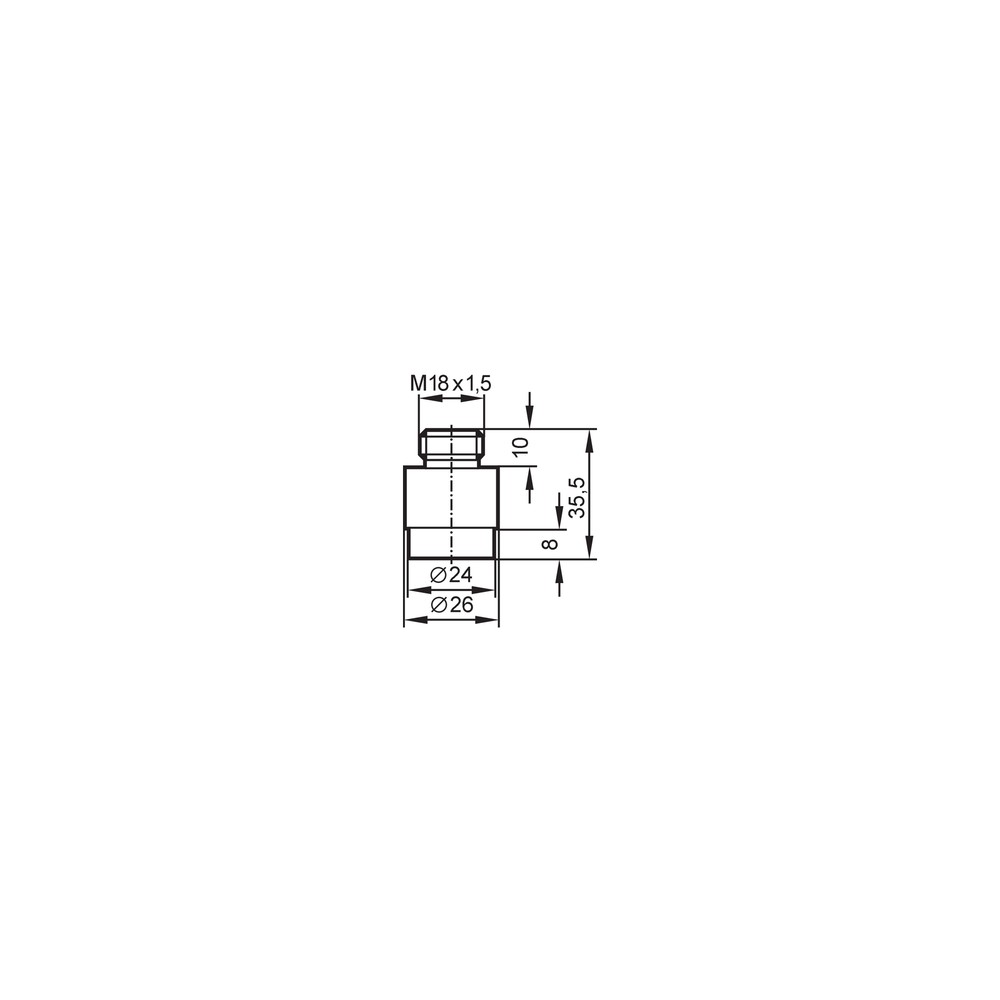

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou não assenta corretamente.	Rosca do sensor incompatível com a rosca interna M18 x 1,5, ou rosca danificada/contaminada.	Confira a designação da rosca do sensor e inspecione as roscas antes da montagem; não force o encaixe.
A conexão apresenta vazamento após a instalação.	Falha na união soldada, assentamento inadequado ou incompatibilidade com o procedimento de vedação do conjunto.	Inspecione a solda e a montagem e execute o teste de estanqueidade previsto para a instalação, respeitando os limites de pressão.
O adaptador apresenta deformação ou falha durante a operação pressurizada.	Pressão acima do limite informado ou limite inferior em outro componente do conjunto.	Compare a pressão real de operação com o limite de 300 bar / 30 MPa e verifique as especificações de todos os componentes.
A leitura ou a posição de medição não corresponde ao esperado após a montagem.	Profundidade de imersão ou posição de instalação diferente da condição prevista para a sonda utilizada.	Confira a aplicação da profundidade de imersão de 15 mm indicada para sondas SID, SFD e TN e consulte o datasheet do sensor instalado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm E40124 (Datasheet) Desenho em escala do E40124 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E40124 e para que serve?

É um adaptador de soldagem para sensores de processo. Faz a interface mecânica entre um sensor com rosca interna correspondente e uma conexão de processo soldada Ø 24 mm.

Com quais conexões de sensor e processo ele é compatível?

A ficha especifica rosca interna M18 x 1,5 para o sensor e conexão de soldagem Ø 24 mm para o processo. Não há conexão elétrica ou protocolo de comunicação informado.

O que vem na embalagem?

A ficha informa uma peça por embalagem. Não há outros acessórios inclusos especificados.

Este adaptador serve para sensor com rosca diferente de M18 x 1,5?

A ficha especifica apenas rosca interna M18 x 1,5. Não é possível confirmar compatibilidade com outras roscas; confira o datasheet do sensor e do adaptador antes da compra.

Posso usar o E40124 acima de 300 bar?

Não: a resistência à pressão informada é 300 bar / 30 MPa. Verifique também se os demais componentes do conjunto suportam a pressão de operação.

O sensor não rosqueia; preciso trocar o adaptador?

Antes de trocar, confirme se a rosca do sensor é M18 x 1,5 e inspecione ambas as roscas quanto a danos ou contaminação. Não force a montagem.

Há vazamento na instalação; o que devo verificar antes de substituir a peça?

Inspecione a união soldada e a montagem do conjunto e faça o teste de estanqueidade previsto para a instalação. Verifique também se a pressão não ultrapassa os limites aplicáveis.

Devo comprar o adaptador ou um kit com sensor?

O E40124 é listado como uma peça por embalagem e não há sensor ou kit informado como incluso. Se precisar do sensor, selecione-o separadamente e confirme a rosca M18 x 1,5.

Como escolher entre este adaptador e outro modelo?

Escolha o E40124 quando forem necessários rosca interna M18 x 1,5, conexão soldada Ø 24 mm e resistência à pressão informada de 300 bar. Se a instalação exigir outras dimensões ou limites, consulte a documentação ifm para identificar uma opção correspondente.

Que cuidados devo ter ao instalar o adaptador?

Confirme rosca, diâmetro de soldagem, pressão e adequação do material ao fluido antes da montagem. A ficha não especifica torque nem parâmetros de soldagem; siga os procedimentos aprovados para a instalação e as orientações dos fabricantes.

GLOSSÁRIO TÉCNICO

Rosca M18 x 1,5

Interface roscada interna especificada para a montagem do sensor no adaptador. (Ref.: Conexão do sensor: M18 x 1,5, rosca interna)

Conexão de soldagem

Interface usada para fixar o adaptador ao processo por soldagem; o diâmetro indicado é Ø 24 mm. (Ref.: Conexão de processo)

Resistência à pressão

Pressão máxima informada para o adaptador, que deve ser considerada junto aos limites dos demais componentes. (Ref.: 300 bar / 30 MPa)

Aço inoxidável 1.4404 / 316L

Material informado para as superfícies em contato com o fluido. (Ref.: Materiais em contato com o fluido)

Profundidade de imersão

Profundidade indicada para a aplicação das sondas de medição SID, SFD e TN com este adaptador. (Ref.: 15 mm)
