Adaptador de Soldagem IFM E40113

Pré-visualizar: E40113 IFM - Adaptador de Soldagem IFM Para Sensores de Processo M18x1.5, 300 bar, 22mm

E40113 IFM - Adaptador de Soldagem IFM Para Sensores de Processo M18x1.5, 300 bar, 22mm

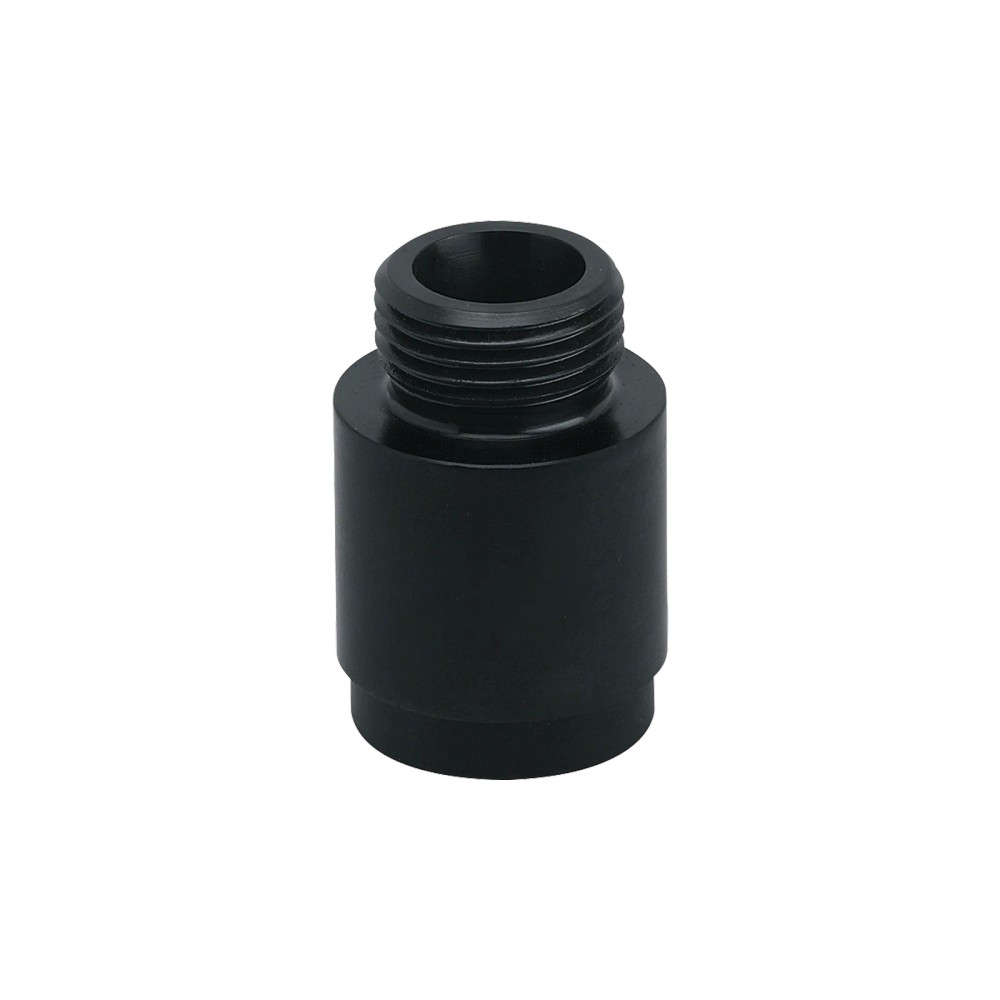

Imagem meramente ilustrativa

R$ 197,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40113
EAN: 4021179056403
NCM do produto: 90269090

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40113 IFM - Adaptador de Soldagem IFM Para Sensores de Processo M18x1.5, 300 bar, 22mm"

Destaques do Produto

Rosca do sensor

M18 x 1,5, rosca interna

Diâmetro para soldagem

22 mm

Pressão nominal informada

300 bar / 30 MPa

Profundidade de imersão

15 mm para sondas SID, SFD e TN

Material em contato com o fluido

1.0570 (aço / S355J2), bronzeado

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40113 IFM - Adaptador de Soldagem IFM para Sensores de Processo M18 x 1,5, 300 bar, 22 mm

O E40113 é um adaptador de soldagem para montagem de sensores de processo. Possui conexão do sensor com rosca interna M18 x 1,5 e conexão de processo para soldagem com diâmetro de 22 mm. A resistência à pressão informada é de 300 bar (30 MPa). A compatibilidade do fluido com os materiais do adaptador deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Código do produto	E40113
Tipo	Adaptador de soldagem para sensores de processo
Conexão do sensor	Rosca interna M18 x 1,5
Conexão de processo	Adaptador para soldagem Ø 22 mm
Resistência à pressão	300 bar / 30 MPa
Profundidade de imersão	15 mm; para sondas de medição SID, SFD e TN
Material em contato com o fluido	1.0570 (aço / S355J2), bronzeado
Peso	77,3 g
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão M18 x 1,5 em adaptador de soldagem com diâmetro de 22 mm.
Aplicações cuja pressão de operação esteja dentro do limite informado de 300 bar, após validação das condições reais de uso.
Uso com sondas SID, SFD e TN quando a profundidade de imersão aplicável for 15 mm e a instalação seguir os requisitos do fabricante.

⚠ Considere outro se precisa de:

Não especificar sem verificar a compatibilidade entre o fluido e o material em contato com o fluido.
Não utilizar acima da resistência à pressão informada de 300 bar / 30 MPa.
Não selecionar para sensores sem conexão compatível com rosca interna M18 x 1,5 ou para processo que exija diâmetro de soldagem diferente de 22 mm.

APLICAÇÕES E USO

Aplicação indicada: montagem de sensores de processo por meio de adaptador de soldagem; a conexão do sensor é M18 x 1,5 e a conexão de processo tem Ø 22 mm.
Para uso com sondas SID, SFD e TN, a profundidade de imersão especificada é 15 mm; confirme a adequação dessa dimensão à configuração instalada.
O produto é especificado para resistência à pressão de 300 bar / 30 MPa. Verifique a pressão efetiva e as condições de operação do sistema.
A ficha menciona fluidos líquidos e gasosos, mas exige validar a compatibilidade entre o fluido e o material do produto; não presume compatibilidade universal.

COMO ESCOLHER

Antes de comprar o E40113 IFM - Adaptador de Soldagem IFM para Sensores de Processo M18 x 1,5, 300 bar, 22 mm, verifique estes pontos:

Escolha o E40113 quando

O sensor de processo tiver conexão compatível com a rosca interna M18 x 1,5, a instalação exigir adaptador para soldagem Ø 22 mm e as condições de pressão e fluido estiverem de acordo com os dados do produto.

Verifique outra configuração quando

O sensor usar conexão diferente de M18 x 1,5, a preparação de soldagem exigir outro diâmetro ou a instalação exceder 300 bar. A ficha não informa modelos alternativos; confirme a configuração necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada no anúncio.
Produto	Adaptador de soldagem para sensores de processo	Tipo de produto informado.
Código do produto	E40113	SKU e part number.
GTIN	4021179056403	Identificador comercial informado.
Categoria	Acessórios / Adaptadores de soldagem	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	77,3 g	Massa indicada nos dados do produto.

Aplicação e compatibilidade de processo
Aplicação	Sensores de processo; aplicações industriais	Uso indicado nos dados do produto.
Substâncias	Fluidos líquidos e gasosos	Descrição de substâncias; a compatibilidade do fluido com o material deve ser verificada em cada aplicação.
Resistência à pressão	300 bar / 30 MPa	Limite informado para o adaptador; avaliar as condições da aplicação.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é determinada somente pelo produto.
Instrução de segurança	A compatibilidade entre fluido e substância do produto deve ser verificada em todas as aplicações.	Verificação necessária antes da seleção e utilização.

Conexões e dados mecânicos
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica para o sensor.
Designação da rosca	M18 x 1,5	Especificação da rosca do sensor.
Conexão de processo	Adaptador para soldagem Ø 22 mm	Diâmetro de soldagem indicado para a conexão de processo.
Profundidade de imersão	15 mm	Aplicável às sondas de medição SID, SFD e TN.
Materiais em contato com o fluido	1.0570 (aço / S355J2), bronzeado	Material informado para as superfícies em contato com o fluido.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: é um adaptador mecânico de soldagem, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Adaptador para soldagem Ø 22 mm. Conexão do sensor por rosca interna M18 x 1,5.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e instalação por soldagem Ø 22 mm	✓	As conexões correspondem às especificações informadas para o adaptador.
Aplicação com pressão de operação de até 300 bar / 30 MPa	✓	A resistência à pressão informada é 300 bar / 30 MPa; as condições reais da aplicação devem ser consideradas.
Sensor com rosca diferente de M18 x 1,5	✗	A conexão do sensor especificada para o produto é rosca interna M18 x 1,5.
Instalação que requer diâmetro de soldagem diferente de 22 mm	✗	A conexão de processo especificada é adaptador para soldagem Ø 22 mm.
Aplicação com fluido cuja compatibilidade com o material não foi verificada	✗	A ficha exige verificar a compatibilidade entre o fluido e as substâncias do produto antes do uso.

INSTALAÇÃO

Como instalar o E40113 IFM - Adaptador de Soldagem IFM para Sensores de Processo M18 x 1,5, 300 bar, 22 mm

Confirme que a conexão do sensor é compatível com a rosca interna M18 x 1,5.
Verifique que a instalação de processo foi projetada para adaptador de soldagem Ø 22 mm.
Confira a pressão de operação prevista em relação ao limite informado de 300 bar / 30 MPa.
Verifique a compatibilidade do fluido com o material em contato com o fluido antes da montagem.
Execute a soldagem conforme o procedimento aplicável à instalação e às instruções do fabricante; a ficha fornecida não especifica parâmetros de soldagem.
Instale o sensor e confira a montagem e a vedação conforme as instruções do fabricante do sensor e do adaptador.

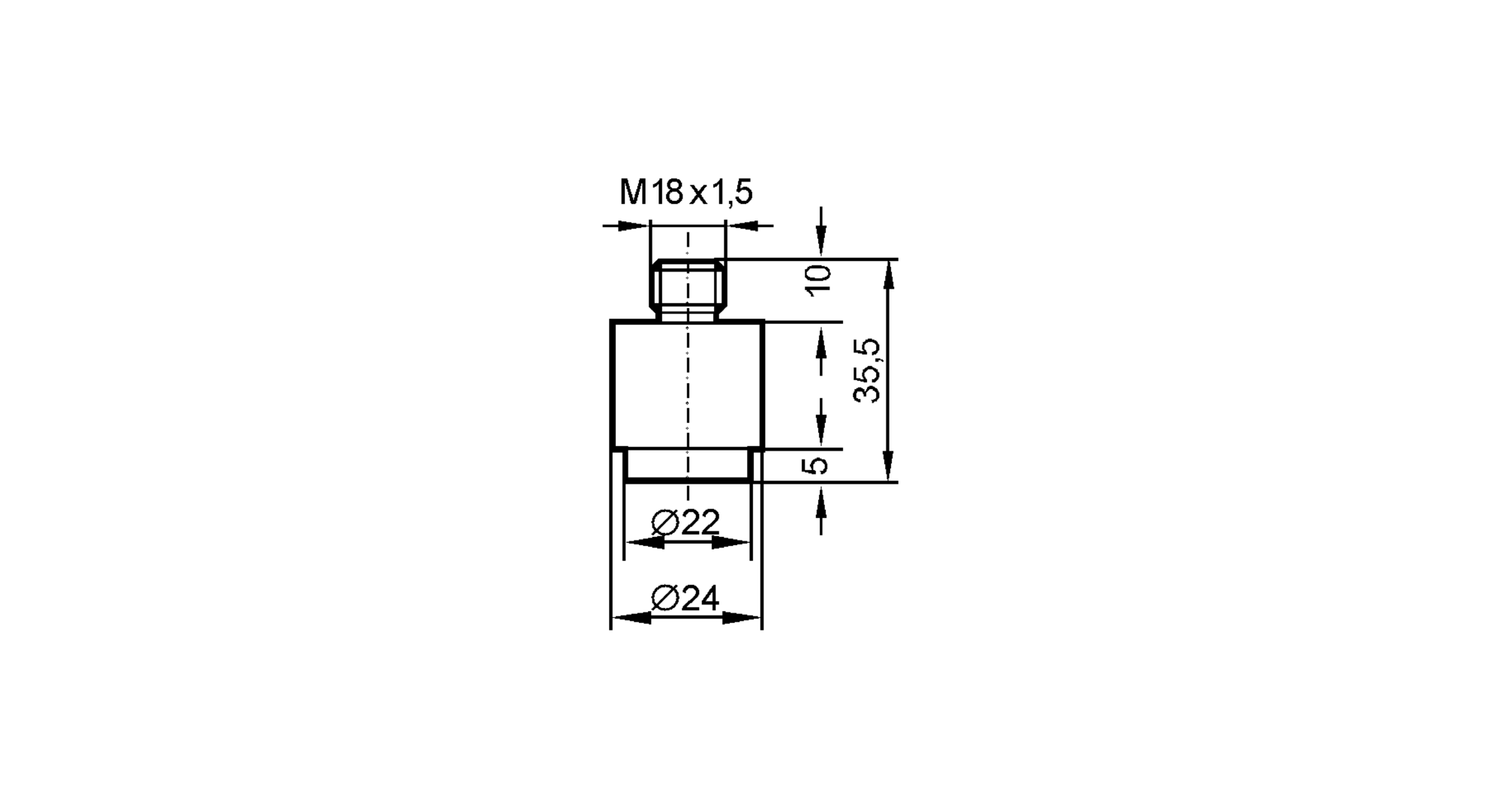

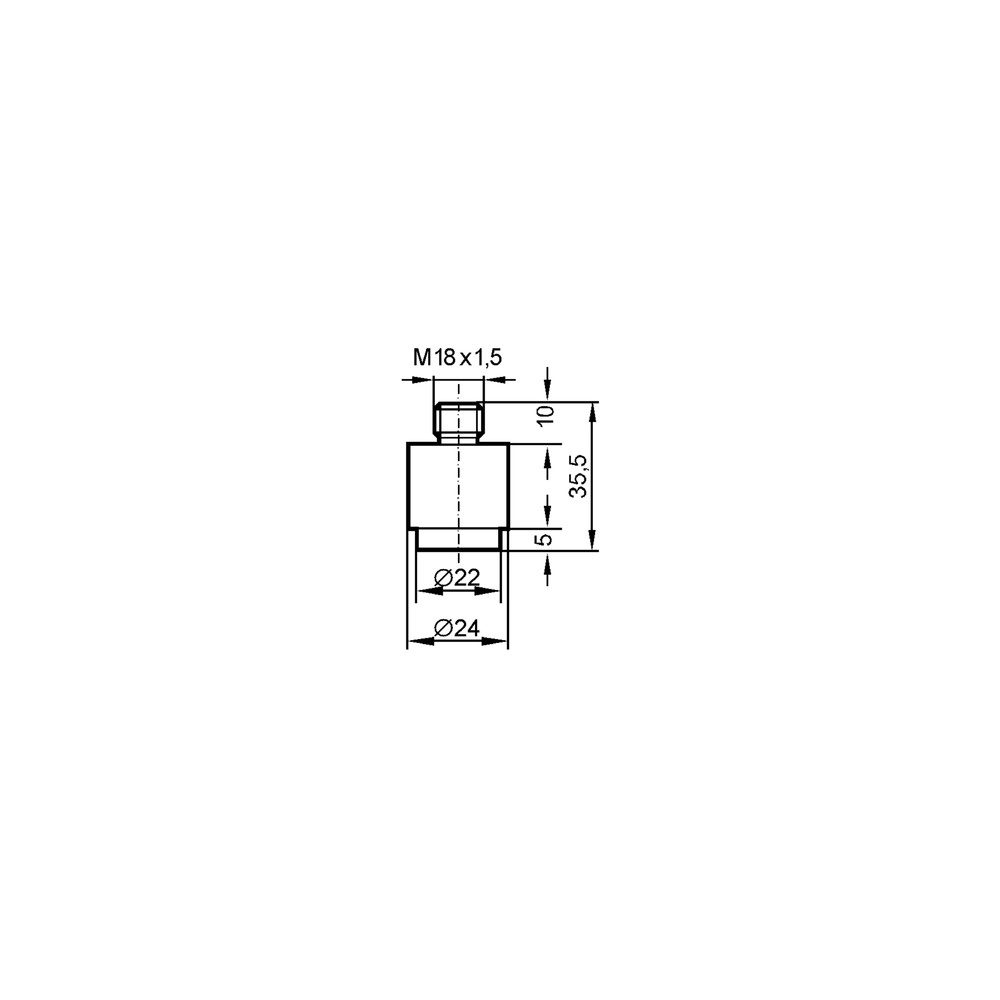

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia no adaptador.	A conexão do sensor pode não corresponder à rosca interna M18 x 1,5.	Confira a designação e as dimensões da rosca do sensor e compare com a especificação do adaptador; não force o encaixe.
O adaptador não se ajusta à preparação de soldagem.	A instalação pode exigir diâmetro diferente do Ø 22 mm especificado.	Meça ou confirme o diâmetro requerido no projeto e compare com o desenho dimensional do E40113.
Há vazamento ou perda de contenção após a montagem.	A montagem, a soldagem, a vedação ou a compatibilidade do fluido pode não estar adequada à aplicação.	Inspecione a junta e a execução da instalação, confira as instruções do fabricante e valide a compatibilidade do fluido com os materiais do produto.
O conjunto apresenta deformação ou falha sob pressão.	A pressão de operação pode exceder o limite informado ou as condições reais podem não ser compatíveis com a aplicação.	Meça ou confirme a pressão do sistema e compare com o limite informado de 300 bar / 30 MPa; avalie também as condições de operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40113 em português (Datasheet) Desenho em escala E40113 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40113 e com quais sensores ele pode ser usado?

É um adaptador de soldagem para sensores de processo com conexão M18 x 1,5. A ficha também cita sondas de medição SID, SFD e TN para a referência de profundidade de imersão de 15 mm; confirme a compatibilidade do sensor específico.

O que acompanha a compra?

A ficha informa 1 peça por embalagem. Não há outros acessórios ou componentes listados como inclusos.

Ele serve para qualquer tipo de fluido?

Não é possível afirmar compatibilidade universal. A ficha menciona fluidos líquidos e gasosos e exige verificar a compatibilidade entre o fluido e os materiais do produto em cada aplicação.

Posso usar o E40113 com um sensor que não tenha rosca M18 x 1,5?

A conexão especificada para o sensor é rosca interna M18 x 1,5. Para outra rosca, a ficha não confirma compatibilidade mecânica; consulte o fabricante para identificar a configuração adequada.

O adaptador pode ser usado acima de 300 bar?

A resistência à pressão informada é 300 bar / 30 MPa. A ficha não valida uso acima desse valor.

O que verificar se o sensor não encaixa no adaptador?

Confira se a conexão do sensor corresponde à rosca interna M18 x 1,5. Verifique também a designação da rosca e evite forçar o encaixe.

O que pode causar vazamento depois da montagem?

A execução da soldagem, a vedação, a montagem ou a compatibilidade do fluido podem estar relacionadas. Inspecione a instalação e confirme a compatibilidade do fluido com os materiais do adaptador antes de substituir a peça.

Devo comprar este adaptador ou procurar uma versão diferente?

Escolha o E40113 quando a conexão do sensor for M18 x 1,5 e a instalação exigir soldagem Ø 22 mm. Se qualquer uma dessas interfaces for diferente, confirme com o fabricante qual configuração atende ao projeto; a ficha não lista modelos alternativos.

Quais cuidados devo ter na instalação?

Confirme as conexões, a pressão de operação e a compatibilidade do fluido com os materiais antes da montagem. A ficha não especifica parâmetros de soldagem; siga o procedimento aplicável e as instruções do fabricante.

O produto tem conexão elétrica ou exige ligação de fios?

Não. O E40113 é um adaptador mecânico de soldagem, e a ficha não especifica conexão elétrica, pinagem ou protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Adaptador de soldagem

Componente mecânico destinado à conexão do sensor ao processo por uma interface de soldagem. (Ref.: conexão de processo Ø 22 mm)

Rosca interna

Rosca situada no interior da conexão, destinada ao acoplamento de um componente com rosca externa correspondente. (Ref.: M18 x 1,5)

Resistência à pressão

Valor de pressão indicado para a utilização do componente dentro das condições aplicáveis. (Ref.: 300 bar / 30 MPa)

Profundidade de imersão

Dimensão de inserção da sonda no processo indicada para os modelos especificados. (Ref.: 15 mm para sondas SID, SFD e TN)

DESP

Diretiva de equipamentos sob pressão; a possível classificação depende da aplicação e deve ser realizada pelo usuário ou operador. (Ref.: Diretiva de equipamentos sob pressão)
