Adaptador Rosqueável IFM E40107

Pré-visualizar: E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 para 1/2 NPT Aço Inox

E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 para 1/2 NPT Aço Inox

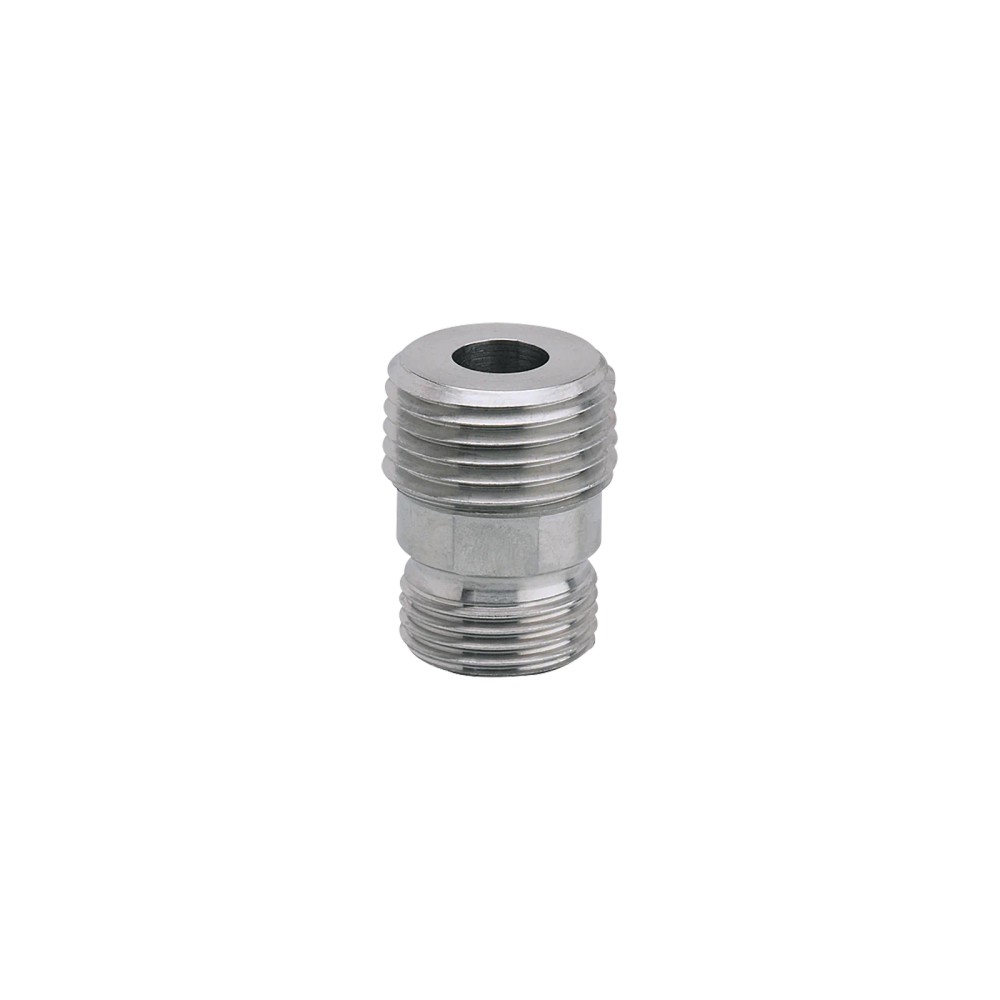

Imagem meramente ilustrativa

R$ 306,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40107
EAN: 4021179056342
NCM do produto: 90269090

Destaques do Produto Rosca para sensor M18...mais

Fechar menu

Saiba mais sobre: "E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 para 1/2 NPT Aço Inox"

Destaques do Produto

Rosca para sensor

M18 x 1,5, rosca interna

Rosca de processo

1/2" NPT

Material

Aço inoxidável 1.4404 / 316L

Pressão informada

300 bar

Aprovação

CRN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 para 1/2 NPT Aço Inox

O E40107 é um adaptador rosqueável para conectar sensores de processo com rosca interna M18 x 1,5 a uma conexão de processo 1/2" NPT. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão informada de 300 bar. Possui aprovação CRN e é indicado para aplicações industriais com fluidos líquidos ou gasosos, desde que a compatibilidade do fluido com os materiais seja verificada.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável para sensores de processo
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	1/2" NPT
Material	1.4404 (aço inoxidável / 316L)
Resistência à pressão	300 bar / 30 MPa
MAWP nas aplicações segundo CRN	303 bar
Profundidade de imersão	23 mm; indicada para sondas SID, SFD e TN
Aprovação	CRN
Peso	39 g
Designação do modelo	Adapter SI/1 - 1/2NPT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo cuja conexão mecânica seja M18 x 1,5 com rosca interna compatível com o adaptador.
Instalações com conexão de processo 1/2" NPT, dentro dos limites de pressão aplicáveis.
Aplicações industriais com fluidos líquidos ou gasosos, após confirmar a compatibilidade entre o fluido e os materiais do produto.
Sondas SID, SFD e TN quando a profundidade de imersão de 23 mm for adequada à instalação.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão do sensor não corresponder a M18 x 1,5 ou quando a conexão de processo necessária não for 1/2" NPT.
Não exceder o limite de pressão aplicável à instalação; a classificação CRN indicada como MAWP é 303 bar, enquanto a resistência à pressão informada para o produto é 300 bar.
Não aplicar sem verificar a compatibilidade do fluido com os materiais do produto.
Não presumir adequação a outras sondas ou profundidades de imersão sem confirmação no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação industrial para adaptar um sensor de processo com rosca M18 x 1,5 a uma conexão de processo 1/2" NPT. As conexões são especificações explícitas da ficha; confirme a montagem e a vedação requeridas no sistema.
Uso com fluidos líquidos ou gasosos é indicado no cadastro do produto. A compatibilidade química entre o fluido e os materiais deve ser verificada para cada aplicação.
Para sondas SID, SFD e TN, a ficha indica profundidade de imersão de 23 mm. Verifique se essa dimensão atende ao ponto de instalação.
A ficha informa resistência à pressão de 300 bar e MAWP segundo CRN de 303 bar. A pressão admissível do conjunto deve ser avaliada para as condições reais de operação; não exceda o limite aplicável.
O uso em aplicações sujeitas à diretiva de equipamentos sob pressão exige avaliação específica: a ficha informa que a classificação depende da aplicação e deve ser determinada pelo usuário ou operador.

COMO ESCOLHER

Antes de comprar o E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 para 1/2 NPT Aço Inox, verifique estes pontos:

Escolha o E40107

Quando o sensor de processo tiver conexão M18 x 1,5 compatível, a instalação exigir conexão 1/2" NPT e os limites de pressão e compatibilidade química forem atendidos.

Verifique a profundidade de imersão

A ficha informa 23 mm para sondas SID, SFD e TN. Confirme se essa dimensão atende à montagem e ao ponto de medição pretendidos.

Busque outra configuração de conexão

Se a rosca do sensor ou a conexão de processo exigida diferir de M18 x 1,5 e 1/2" NPT, respectivamente, selecione um adaptador com as conexões correspondentes.

Valide a aplicação sob pressão

Compare as condições reais de operação com a resistência à pressão de 300 bar e com a informação de MAWP segundo CRN de 303 bar. A classificação conforme a diretiva de equipamentos sob pressão depende da aplicação e deve ser determinada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Marca	ifm / ifm electronic	Fabricante informado no anúncio e no cadastro do produto.
Modelo	E40107	Código do produto e part number.
Designação do modelo	Adapter SI/1 - 1/2NPT	Designação indicada no cadastro do produto.
Tipo de produto	Adaptador rosqueável para sensores de processo	Componente mecânico destinado à montagem de sensores de processo.
GTIN	4021179056342	Identificador comercial do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.
Quantidade por embalagem	1 peça	Quantidade de produto indicada por embalagem.

Conexões mecânicas
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica voltada ao sensor; confirmar correspondência com a rosca do sensor.
Conexão de processo	1/2" NPT	Rosca indicada para conexão ao processo.
Profundidade de imersão	23 mm	Valor indicado para sondas de medição SID, SFD e TN.

Materiais e compatibilidade de fluidos
Material	1.4404 (aço inoxidável / 316L)	Material especificado para o adaptador.
Substâncias de aplicação	Fluidos líquidos e gasosos	Compatibilidade do fluido com os materiais do produto deve ser verificada em cada aplicação.

Pressão e aprovações
Resistência à pressão	300 bar / 30 MPa	Valor de resistência à pressão informado na ficha.
MAWP nas aplicações segundo CRN	303 bar	Pressão máxima de trabalho informada segundo CRN; considerar as condições da aplicação.
Aprovação	CRN	Aprovação indicada no anúncio.
Diretiva de equipamentos sob pressão	A possível classificação conforme a diretiva depende da aplicação e deve ser realizada pelo usuário ou operador.	A ficha atribui ao usuário ou operador a determinação da classificação aplicável.

Dados mecânicos e logísticos
Peso	39 g	Massa indicada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E40107 é um adaptador mecânico rosqueável; não há protocolo de comunicação especificado.

Conexões

Elétrica Não possui conexão elétrica especificada. A compatibilidade elétrica ou de sinal depende do sensor utilizado e não é estabelecida pelo adaptador.

Processo Conexão de processo 1/2" NPT; conexão do sensor M18 x 1,5 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e instalação de processo 1/2" NPT	✓	As conexões mecânicas correspondem às informadas para o adaptador; confirme os requisitos de montagem e vedação do conjunto.
Sonda SID, SFD ou TN cuja instalação aceite profundidade de imersão de 23 mm	✓	A ficha relaciona a profundidade de imersão de 23 mm a sondas SID, SFD e TN.
Fluido líquido ou gasoso compatível com os materiais do produto e condições dentro dos limites aplicáveis	✓	A ficha indica aplicações com fluidos líquidos e gasosos e exige verificação da compatibilidade entre fluido e material.
Sensor com conexão diferente de M18 x 1,5 ou processo com rosca diferente de 1/2" NPT	✗	As conexões mecânicas não correspondem às especificadas para o E40107.
Aplicação cuja pressão exceda os limites aplicáveis ao conjunto	✗	A resistência à pressão informada é 300 bar; a adequação deve considerar também as condições reais de operação e a classificação aplicável.
Determinar compatibilidade elétrica ou protocolo entre o adaptador e um sistema de controle	✗	O produto é um componente mecânico e a ficha não especifica conexão elétrica nem protocolo de comunicação.

INSTALAÇÃO

Como instalar o E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 para 1/2 NPT Aço Inox

Confirme no sensor a conexão M18 x 1,5 com rosca compatível e verifique que o lado de processo da instalação seja 1/2" NPT.
Confira no datasheet se a profundidade de imersão de 23 mm, quando aplicável às sondas SID, SFD ou TN, atende à montagem.
Verifique a compatibilidade do fluido com o material 1.4404 (316L) antes da instalação.
Compare a pressão e as condições de serviço com os limites aplicáveis informados para o produto e para o conjunto montado.
Instale as roscas correspondentes sem forçar o alinhamento; use os procedimentos de montagem e vedação definidos pelo fabricante do sensor e pelo projeto do processo.
Após a montagem, inspecione a união e valide a estanqueidade e o funcionamento do conjunto conforme os procedimentos da instalação.

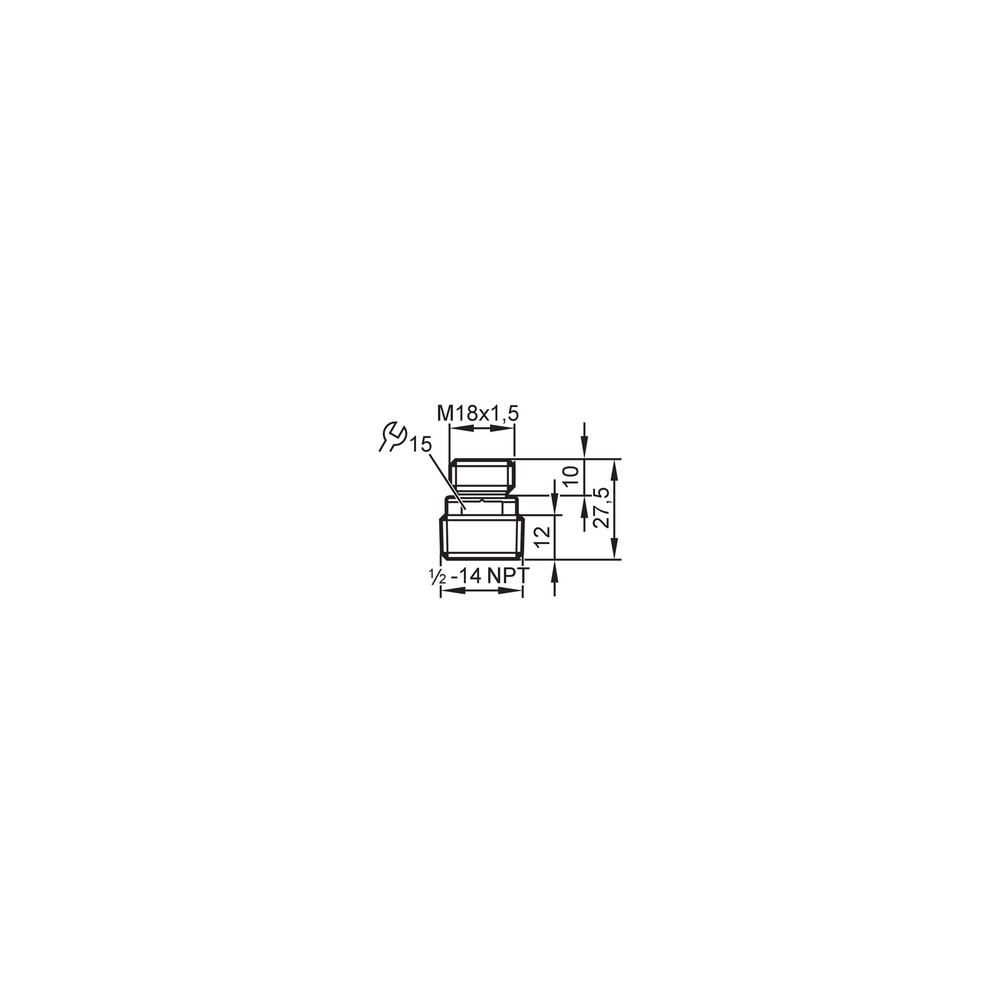

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou não assenta corretamente no adaptador.	A conexão do sensor pode não corresponder à rosca M18 x 1,5 ou pode haver desalinhamento durante a montagem.	Confira a especificação da rosca do sensor e compare com a conexão M18 x 1,5 indicada para o E40107; inspecione o alinhamento antes de reapertar.
A conexão de processo não pode ser montada na linha.	A rosca do ponto de instalação pode não corresponder a 1/2" NPT.	Verifique a especificação da conexão de processo da instalação e compare-a com a rosca 1/2" NPT do adaptador.
Há vazamento após a montagem.	Possível incompatibilidade de rosca, desalinhamento ou procedimento de vedação inadequado para a conexão utilizada.	Confirme as roscas dos dois lados, inspecione o assentamento e revise o método de vedação especificado para os componentes e para o processo.
O adaptador apresenta sinais de degradação ou a aplicação não é considerada compatível com o fluido.	A compatibilidade entre o fluido e os materiais pode não ter sido validada para as condições reais de serviço.	Identifique o fluido e as condições de operação e consulte o datasheet ou o fabricante para verificar a compatibilidade com o aço inoxidável 1.4404 (316L).

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40107 em português (Datasheet) Desenho em escala E40107 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40107 e para quem serve?

É um adaptador rosqueável para sensores de processo, destinado a montagens que precisam combinar a conexão do sensor M18 x 1,5 com uma conexão de processo 1/2" NPT. A aplicação deve atender aos limites de pressão e à compatibilidade de materiais.

O que acompanha o produto?

A embalagem está cadastrada como 1 peça do adaptador. A ficha não informa acessórios incluídos.

O E40107 serve para qualquer sensor M18?

Não necessariamente: a ficha especifica M18 x 1,5 com rosca interna no lado do sensor. Compare o tipo e o passo da rosca do sensor antes de selecionar.

Posso usar este adaptador em uma conexão de processo diferente de 1/2" NPT?

A conexão de processo especificada é 1/2" NPT. Para outra rosca, escolha uma configuração correspondente, pois a ficha não declara compatibilidade com outras conexões.

O que pode causar vazamento depois de instalar o adaptador?

Uma causa possível é incompatibilidade de rosca, desalinhamento ou vedação inadequada. Antes de substituir a peça, confira as conexões e o procedimento de vedação especificado para a instalação.

O sensor não encaixa no adaptador: o que devo verificar?

Verifique se a conexão do sensor é M18 x 1,5 e se o alinhamento está correto. Não force a rosca se houver resistência ou desalinhamento.

Devo comprar este adaptador ou um sensor com conexão de processo 1/2" NPT?

O E40107 é a opção descrita quando se precisa adaptar um sensor com conexão M18 x 1,5 a 1/2" NPT. A ficha não compara essa solução com sensores de conexão direta; a escolha depende das conexões do sensor e da instalação.

A ficha informa que o adaptador é fornecido como kit?

Não. A quantidade cadastrada é 1 peça; não há indicação de kit ou de componentes adicionais incluídos.

Como faço a instalação sem danificar as roscas?

Confirme as conexões em ambos os lados e alinhe as roscas antes de montar, sem forçar. Consulte o datasheet e os procedimentos de montagem e vedação dos componentes usados na instalação.

O adaptador serve para líquidos e gases?

A ficha indica aplicações com fluidos líquidos e gasosos, mas exige verificar a compatibilidade do fluido com os materiais do produto em cada aplicação.

GLOSSÁRIO TÉCNICO

M18 x 1,5

Especificação da conexão roscada do lado do sensor; neste produto, a rosca é interna. (Ref.: Conexão do sensor)

NPT

Tipo de conexão roscada especificado para o lado do processo neste adaptador. (Ref.: Conexão de processo 1/2" NPT)

1.4404 / 316L

Designação do material em aço inoxidável indicado para o adaptador. (Ref.: Material)

CRN

Aprovação indicada na ficha do produto; a ficha também informa MAWP segundo CRN para aplicações. (Ref.: Aprovação CRN; MAWP 303 bar)

MAWP

Pressão máxima de trabalho informada para as aplicações segundo CRN. (Ref.: MAWP nas aplicações segundo CRN: 303 bar)
