Adaptador Rosqueável IFM E40107 M18x1,5 p/ 1/2 NPT

Pré-visualizar: E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 p/ 1/2 NPT Aço 316L

E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 p/ 1/2 NPT Aço 316L

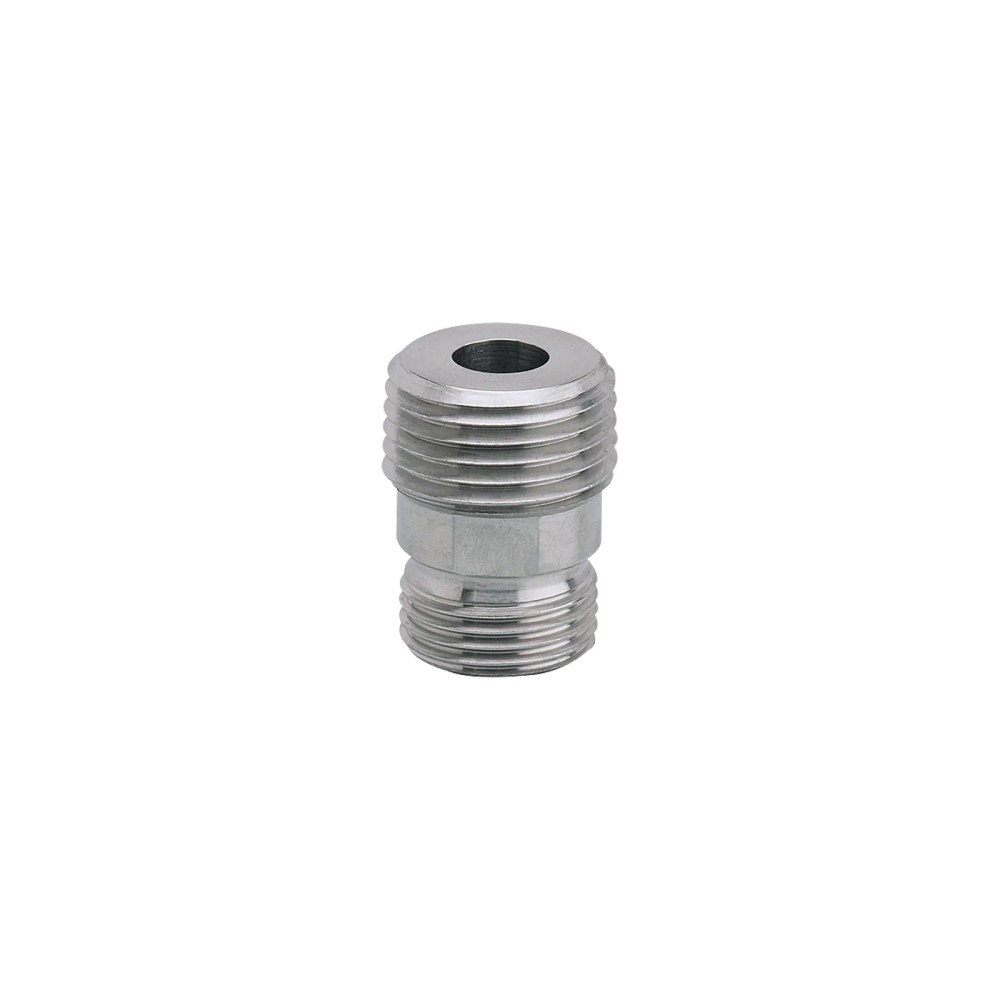

Imagem meramente ilustrativa

R$ 306,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40107
EAN: 4021179056342
NCM do produto: 90269090

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40107 IFM - Adaptador Rosqueável ifm Sensores de Processo M18x1,5 p/ 1/2 NPT Aço 316L"

Destaques do Produto

Rosca do sensor

M18 x 1,5, rosca interna

Rosca de processo

1/2" NPT

Material

Aço inoxidável 1.4404 (316L)

Resistência à pressão

300 bar (30 MPa)

Aprovação

CRN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40107 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para 1/2" NPT, aço inoxidável 316L

O E40107 é um adaptador rosqueável para conectar sensores de processo com rosca M18 x 1,5 interna a uma conexão de processo 1/2" NPT. É fabricado em aço inoxidável 1.4404 (316L), tem resistência à pressão especificada de 300 bar e aprovação CRN. A compatibilidade entre o fluido e o material deve ser verificada para cada aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40107
Tipo	Adaptador rosqueável para sensores de processo
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	1/2" NPT
Material	1.4404 (aço inoxidável 316L)
Resistência à pressão	300 bar (30 MPa)
MAWP nas aplicações segundo CRN	303 bar
Aprovação	CRN
Profundidade de imersão	23 mm; referência indicada para sondas SID, SFD e TN
Peso e embalagem	39 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores de processo cuja interface de sensor seja M18 x 1,5 com rosca interna e cuja conexão de processo requerida seja 1/2" NPT.
Aplicações industriais em que o material 1.4404 (316L) seja compatível com o fluido utilizado e as condições de pressão estejam dentro dos limites aplicáveis.
Aplicações com sondas SID, SFD ou TN, observando a profundidade de imersão de 23 mm indicada para essas sondas.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária não corresponder a M18 x 1,5 interna no lado do sensor ou a 1/2" NPT no lado do processo.
Não presumir compatibilidade química com o fluido: a ficha exige verificar a compatibilidade entre fluido e material para cada aplicação.
Não tratar 300 bar como pressão permitida em qualquer condição; verificar a aplicação e os requisitos aplicáveis, inclusive a classificação segundo a diretiva de equipamentos sob pressão.

APLICAÇÕES E USO

Uso comprovado pela ficha: adaptação mecânica entre sensores de processo com conexão M18 x 1,5 interna e uma conexão de processo 1/2" NPT em aplicações industriais.
Uso indicado para fluidos líquidos e gasosos no catálogo; a adequação depende da compatibilidade química do fluido com o aço inoxidável 1.4404 (316L).
Para sondas de medição SID, SFD e TN, considerar a profundidade de imersão de 23 mm indicada na ficha.
A ficha especifica resistência à pressão de 300 bar e MAWP de 303 bar em aplicações segundo CRN. Confirmar os limites aplicáveis ao conjunto, à instalação e à classificação do equipamento antes da operação.

COMO ESCOLHER

Antes de comprar o E40107 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para 1/2" NPT, aço inoxidável 316L, verifique estes pontos:

Escolha o E40107 quando

A montagem exigir a combinação de conexão M18 x 1,5 interna para o sensor e conexão de processo 1/2" NPT, e o aço inoxidável 1.4404 for compatível com o fluido e as condições da instalação.

Verifique antes de especificar

Confirme as roscas, a compatibilidade do material com o fluido, a pressão da aplicação e, para sondas SID, SFD ou TN, a profundidade de imersão indicada de 23 mm. A ficha não informa dimensões adicionais, torque de aperto ou método de vedação.

Busque outra configuração quando

A conexão requerida diferir de M18 x 1,5 interna ou 1/2" NPT. A ficha não identifica adaptadores alternativos; selecione outro componente conforme as interfaces exigidas e os dados oficiais do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e dados comerciais
Modelo	Adapter SI/1 - 1/2NPT	Designação do modelo informada na ficha.
Part number / SKU	E40107	Código de identificação do produto.
GTIN	4021179056342	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado nos dados do produto.
Categoria	Acessórios para sensores de processo	Classificação do produto.
NCM	9026.90.90	Código informado nos dados do catálogo.

Área de aplicação
Tipo de produto	Adaptador rosqueável para sensores de processo	Função mecânica indicada na ficha.
Aplicação	Aplicações industriais; sensores de processo	Descrição de uso fornecida nos dados do produto.
Substâncias indicadas	Fluidos líquidos e gasosos	Indicação do catálogo; verificar a compatibilidade do fluido com o material em cada aplicação.

Dados mecânicos e conexões
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica no lado do sensor.
Conexão de processo	1/2" NPT	Interface mecânica no lado do processo.
Material	1.4404, aço inoxidável 316L	Material informado para o adaptador; a compatibilidade com o fluido deve ser verificada.
Profundidade de imersão	23 mm	Referência indicada para sondas de medição SID, SFD e TN.
Peso	39 g	Massa indicada no catálogo.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.

Pressão e aprovações
Resistência à pressão	300 bar / 30 MPa	Valor especificado para o adaptador; verificar as condições da aplicação e do conjunto instalado.
MAWP nas aplicações segundo CRN	303 bar	Valor indicado na ficha para aplicações segundo CRN.
Aprovação	CRN	Aprovação informada pelo fabricante.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário ou operador.	A classificação não é determinada apenas pelo adaptador; avaliar conforme a aplicação.

Segurança e compatibilidade de materiais
Compatibilidade química	Verificar a compatibilidade entre o fluido e o material do produto em todas as aplicações.	Instrução de segurança expressa na ficha do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica ou protocolo de comunicação especificado. A compatibilidade indicada é mecânica, pelas roscas M18 x 1,5 interna para o sensor e 1/2" NPT para o processo.

Processo Conexão do sensor: M18 x 1,5, rosca interna. Conexão de processo: 1/2" NPT. A compatibilidade do material 1.4404 (316L) com o fluido deve ser verificada na aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com interface de processo M18 x 1,5 e instalação em conexão de processo 1/2" NPT	✓	As duas interfaces correspondem às conexões especificadas para o adaptador.
Instalação que requer outra rosca no lado do sensor ou do processo	✗	As roscas especificadas são M18 x 1,5 interna e 1/2" NPT; a ficha não indica outras interfaces.
Aplicação com fluido cuja compatibilidade com aço inoxidável 1.4404 não foi confirmada	✗	A ficha determina que a compatibilidade entre fluido e material seja verificada em todas as aplicações.
Ligação elétrica, transmissão de sinal ou comunicação IO-Link	✗	O produto é um adaptador rosqueável mecânico; não há conexão elétrica ou protocolo de comunicação especificado.
Aplicação cuja pressão ultrapasse o limite aplicável ao conjunto instalado	✗	A resistência à pressão indicada para o adaptador é 300 bar; a pressão admissível do conjunto deve ser verificada conforme a aplicação.

INSTALAÇÃO

Como instalar o E40107 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para 1/2" NPT, aço inoxidável 316L

Confirme que a rosca do sensor é M18 x 1,5 e que a rosca requerida na conexão de processo é 1/2" NPT.
Verifique se o material 1.4404 (316L) é compatível com o fluido da aplicação.
Confirme a pressão de operação e avalie os requisitos aplicáveis ao conjunto e à instalação.
Se utilizar sondas SID, SFD ou TN, confira a referência de profundidade de imersão de 23 mm.
Instale as conexões alinhando corretamente as roscas; não force o início do rosqueamento se houver resistência ou desalinhamento.
Após a montagem, verifique a integridade da conexão e a ausência de vazamentos conforme os procedimentos da instalação; consulte o datasheet para instruções específicas.

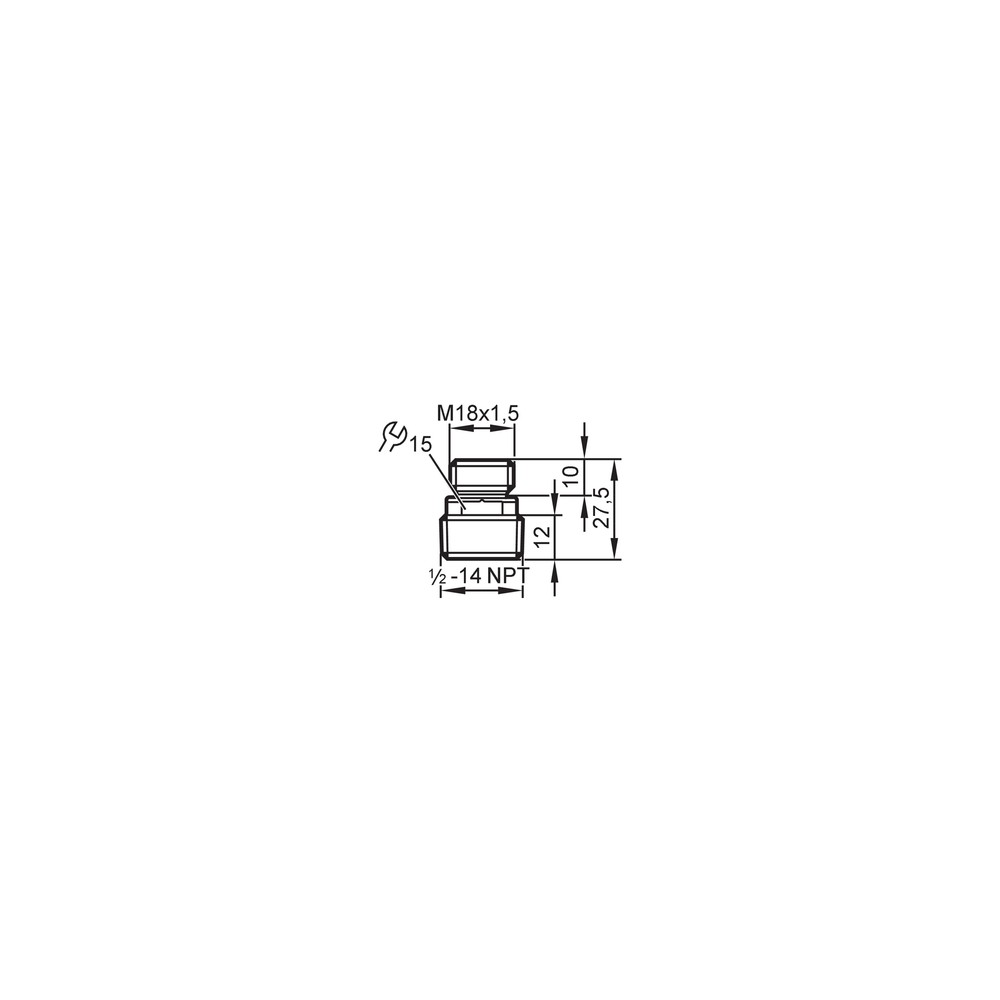

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia o rosqueamento ou fica desalinhado na montagem.	A conexão do sensor ou do processo pode não corresponder à rosca especificada, ou as roscas podem estar desalinhadas.	Confirme a interface M18 x 1,5 interna no lado do sensor e 1/2" NPT no lado do processo; inspecione o alinhamento antes de reaplicar força.
Há vazamento após a instalação.	Possível incompatibilidade de interface, montagem desalinhada ou condição de vedação não adequada à instalação; a ficha não especifica o método de vedação.	Confirme as duas roscas e a montagem correta; consulte o procedimento de instalação do fabricante e verifique as condições de operação.
A conexão apresenta sinais de deterioração durante o uso.	O fluido pode não ser compatível com o aço inoxidável 1.4404 (316L).	Identifique o fluido da aplicação e valide sua compatibilidade com o material segundo as informações do fabricante.
A montagem não atende à pressão requerida pela instalação.	A pressão de operação pode exceder a especificação aplicável ao adaptador ou os limites do conjunto instalado.	Compare a pressão da aplicação com a resistência à pressão de 300 bar e avalie os requisitos aplicáveis, incluindo a classificação segundo CRN e a avaliação DESP da aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40107 (PT-BR) (Datasheet) Desenho em escala IFM E40107 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40107 e para que serve?

É um adaptador rosqueável para sensores de processo. Ele conecta uma interface M18 x 1,5 interna a uma conexão de processo 1/2" NPT.

Qual é o material do adaptador e qual pressão está especificada?

O material é aço inoxidável 1.4404 (316L), e a resistência à pressão indicada é 300 bar (30 MPa). A adequação deve ser verificada para as condições do conjunto instalado.

O produto acompanha sensor ou outros acessórios?

A ficha informa embalagem com 1 peça e não lista acessórios inclusos. O E40107 é identificado como adaptador, não como sensor.

Ele funciona com qualquer sensor M18?

Não é possível afirmar compatibilidade com qualquer sensor M18. A conexão informada é M18 x 1,5 com rosca interna; confirme que a interface do sensor corresponde a essa especificação.

Serve para uma conexão de processo que não seja 1/2" NPT?

A ficha especifica conexão de processo 1/2" NPT. Não há outras conexões de processo indicadas para este modelo.

O que verificar se o adaptador não rosqueia no sensor?

Verifique se o sensor utiliza a interface M18 x 1,5 correspondente à rosca interna do adaptador e confira o alinhamento. Não force a montagem se a rosca não iniciar corretamente.

O que pode causar vazamento depois da instalação?

Uma interface incorreta, desalinhamento ou condição de vedação inadequada são possibilidades a verificar. A ficha não especifica método de vedação; consulte o procedimento do fabricante e confirme as roscas.

Devo escolher este adaptador ou comprar um sensor junto?

O E40107 é um adaptador e a ficha informa uma peça por embalagem; não especifica um sensor incluído. Se a necessidade for substituir ou adquirir um sensor, confirme separadamente o modelo e a conexão requeridos.

Como devo instalar o adaptador?

Confirme as roscas M18 x 1,5 e 1/2" NPT, verifique compatibilidade do fluido e alinhe as conexões antes de rosquear. Consulte o datasheet para orientações específicas de montagem e vedação.

O material é compatível com qualquer fluido líquido ou gasoso?

Não. Embora o catálogo indique aplicações com fluidos líquidos e gasosos, a ficha determina verificar a compatibilidade entre o fluido e o material em cada aplicação.

GLOSSÁRIO TÉCNICO

M18 x 1,5

Especificação da rosca da conexão do sensor, com diâmetro nominal de 18 mm e passo de 1,5 mm. (Ref.: Conexão do sensor)

1/2" NPT

Tipo e dimensão nominal da rosca de conexão de processo especificada para o adaptador. (Ref.: Conexão de processo)

316L / 1.4404

Designação do aço inoxidável informado como material do adaptador; a compatibilidade com o fluido deve ser avaliada para cada aplicação. (Ref.: Material)

CRN

Aprovação indicada na ficha do produto. A ficha também informa MAWP de 303 bar para aplicações segundo CRN. (Ref.: Aprovação; MAWP nas aplicações segundo CRN)

MAWP

Pressão máxima de trabalho admissível indicada para aplicações segundo CRN. Neste produto, o valor informado é 303 bar. (Ref.: MAWP nas aplicações segundo CRN)
