- Referência do fabricante: E40106
- EAN: 4021179056335
- NCM do produto: 90269090
Destaques do Produto
Rosca Sensor
M18x1.5...mais
Saiba mais sobre: "E40106 IFM - Adaptador Rosqueável IFM Para Sensores de Processo M18x1.5 para 1/4 NPT 316L"
Destaques do Produto
Rosca Sensor
M18x1.5
Rosca Processo
1/4" NPT
Material
Aço Inox 316L
Pressão Máx.
300 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

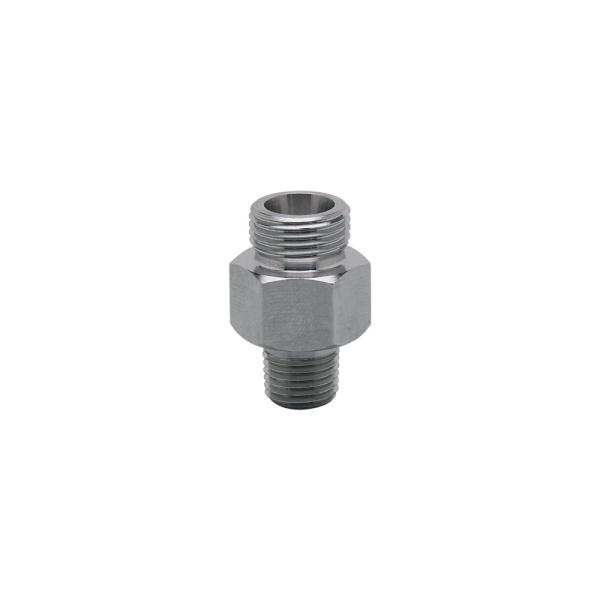

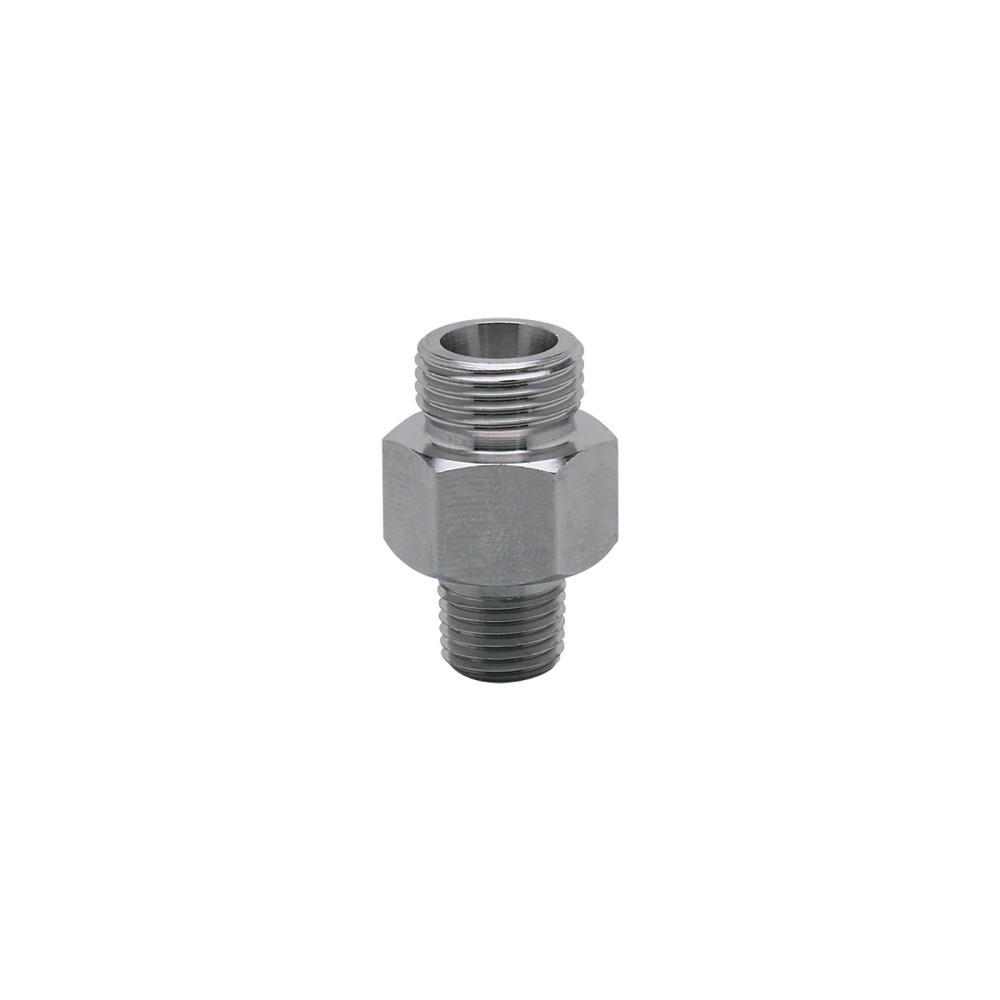

Sobre o Adaptador Rosqueável IFM E40106 Para Sensores de Processo M18x1.5 para 1/4 NPT 316L
O adaptador rosqueável IFM E40106 é um acessório de alta precisão projetado para integrar sensores de processo com rosca M18x1.5 em conexões de processo de 1/4" NPT. Fabricado em aço inoxidável 316L (1.4404), este componente oferece robustez superior com resistência à pressão de até 300 bar. É a solução ideal para garantir uma vedação confiável e durável em aplicações industriais exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Part Number | E40106 |
| Material | Aço Inox 316L |
| Conexão Sensor | M18x1.5 |
| Conexão Processo | 1/4" NPT |
| Pressão Máx. | 300 bar |
| Profundidade Imersão | 13.9 mm |
| Certificação | CRN |
| Peso | 57.6 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Uso com sensores de processo IFM (sondas SID, SFD, TN)
- Aplicações industriais que necessitam converter M18x1.5 para 1/4" NPT
- Ambientes que exigem durabilidade e resistência à corrosão (aço inox 316L)
- Sistemas hidráulicos ou pneumáticos com pressão operacional até 300 bar
⚠ Considere outro se precisa de:
- Instalação em processos com pressão superior a 300 bar
- Uso em fluidos corrosivos incompatíveis com aço inox 316L (1.4404)
- Forçar o rosqueamento do sensor além do fim da rosca M18x1.5
- Aplicação em vácuo sem vedação adequada
APLICAÇÕES E USO
- Adaptação de sensores de fluxo, nível ou temperatura IFM em processos com rosca 1/4" NPT.
- Aplicações industriais em fluidos líquidos e gasosos compatíveis com aço inox 316L.
- Sistemas que necessitam de montagem de sensores padrão M18 em conexões NPT existentes.
COMO ESCOLHER
Antes de comprar o Adaptador Rosqueável IFM E40106 Para Sensores de Processo M18x1.5 para 1/4 NPT 316L, verifique estes pontos:
Escolha este modelo se
Seu processo exige uma conexão de entrada 1/4" NPT e você precisa instalar um sensor de processo IFM com rosca M18x1.5.
Considere outras opções se
O seu sensor possuir uma rosca de conexão diferente de M18x1.5 ou se a rosca de entrada do processo for de outro padrão (ex: G1/2, G1/4, BSP).
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos e de Resistência | ||
|---|---|---|
| Material | 1.4404 (aço inoxidável / 316L) | Material do corpo do adaptador |
| Resistência à pressão | 300 bar | Limite de pressão operacional |
| MAWP (CRN) | 303 bar | Pressão máxima de trabalho permitida segundo CRN |
| Dimensões e Conexões | ||
|---|---|---|
| Conexão do sensor | M18 x 1,5 Rosca interna | Rosca para acoplamento do sensor |
| Conexão de processo | 1/4" NPT | Rosca para acoplamento ao processo |
| Profundidade de imersão | 13.9 mm | Medida para sondas de medição (SID, SFD, TN) |
| Conformidade e Aplicação | ||
|---|---|---|
| Aprovação | CRN | Certificação para equipamentos sob pressão |
| Aplicação | Aplicações industriais | Meio de operação recomendado |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não aplicável (componente mecânico)
Processo
1/4" NPT
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sensores IFM com rosca M18x1.5 | ✓ | Compatibilidade mecânica direta. |
| Conexões de processo NPT | ✓ | Rosca projetada para 1/4" NPT. |
| Processos com pressão > 300 bar | ✗ | Excede o limite estrutural do componente (300 bar). |
INSTALAÇÃO
Como instalar o Adaptador Rosqueável IFM E40106 Para Sensores de Processo M18x1.5 para 1/4 NPT 316L
- Verifique se a rosca 1/4" NPT do processo está limpa e livre de resíduos.
- Aplique fita veda-rosca ou vedante anaeróbico aprovado na rosca macho 1/4" NPT do adaptador.
- Rosqueie manualmente o adaptador no processo até sentir resistência inicial.
- Utilize uma chave adequada para finalizar o aperto, garantindo a vedação sem exceder o torque excessivo.
- Certifique-se de que o alinhamento está perpendicular à linha de processo.
- Rosqueie o sensor de processo na rosca interna M18x1.5 do adaptador com cuidado para não danificar as roscas.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento de fluido na conexão entre o adaptador e o processo. | Vedação insuficiente ou uso de fita veda-rosca inadequada na rosca NPT. | Verificar o estado da fita veda-rosca e o aperto do adaptador na rosca NPT. |
| Dificuldade em rosquear o sensor no adaptador. | Rosqueamento forçado ou desalinhado do sensor no adaptador. | Inspecionar a rosca interna do adaptador e a rosca do sensor em busca de deformações. |
| Deformação física ou falha mecânica no corpo do adaptador. | Pressão de operação do sistema acima de 300 bar. | Confirmar se a pressão de operação do processo está dentro da especificação de 300 bar. |
| Corrosão acelerada ou oxidação do adaptador. | Incompatibilidade química entre o fluido do processo e aço 316L. | Consultar a tabela de compatibilidade química dos materiais contra o fluido do processo. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é e para que serve o adaptador E40106?
O adaptador IFM E40106 é um componente de conexão mecânica projetado para converter a rosca interna M18x1.5 de sensores de processo para uma conexão de processo 1/4" NPT.
Quais sensores podem ser instalados com este adaptador?
Ele é compatível com sensores de processo da IFM que utilizam rosca de conexão M18x1.5, garantindo estanqueidade e resistência mecânica.
Posso utilizar este adaptador em conexões G1/2 ou M12?
Não utilize este adaptador em conexões que não sigam o padrão 1/4" NPT ou em sensores com rosca de conexão diferente de M18x1.5 interna.
Existe alguma limitação de pressão ou material para o uso deste adaptador?
O adaptador não é indicado para aplicações que excedam os 300 bar de resistência à pressão ou em ambientes com fluidos corrosivos não compatíveis com aço inoxidável 316L (1.4404).
O que pode causar vazamento na conexão após a instalação?
Sintomas como vazamentos na rosca de processo ou dificuldade de encaixe do sensor geralmente indicam vedação inadequada ou rosca danificada, exigindo inspeção visual e verificação da fita veda-rosca ou anéis O-ring.
Como diagnosticar falhas de fixação ou vibração excessiva?
Se houver vibração excessiva no ponto de instalação, verifique se o torque de aperto está dentro dos limites recomendados e se o adaptador está firmemente assentado no processo.
Devo usar este adaptador ou conectar o sensor diretamente ao processo?
A escolha entre este adaptador e uma conexão direta depende da disponibilidade de rosca no seu processo; o E40106 é ideal quando o processo exige 1/4" NPT mas o sensor possui rosca M18x1.5.
O produto vem em kit ou preciso comprar mais de uma unidade para múltiplos sensores?
O adaptador é uma peça única, não sendo um kit; se precisar de múltiplos pontos de medição, adquira a quantidade correspondente de adaptadores E40106.
Quais cuidados devo ter ao instalar o adaptador no processo?
A instalação requer a correta aplicação de vedação compatível com a rosca NPT (como fita veda-rosca ou vedante anaeróbico), garantindo que o sensor seja rosqueado até o limite do adaptador sem forçar a rosca interna.
Qual a procedência e material deste componente?
Este adaptador é fabricado em aço inoxidável 316L (1.4404), garantindo alta resistência química em aplicações industriais padrão e gases/líquidos compatíveis com esse material.
GLOSSÁRIO TÉCNICO
1/4 NPT
Padrão de rosca cônica americana (National Pipe Taper) para vedação estanque em conexões de fluidos. (Ref.: Conexão de Processo)
M18x1.5
Rosca métrica com diâmetro de 18mm e passo de 1.5mm, padrão industrial para sensores de medição. (Ref.: Conexão do Sensor)
316L (1.4404)
Aço inoxidável austenítico com baixo teor de carbono, excelente resistência à corrosão e ambientes químicos. (Ref.: Material)
300 bar
Limite máximo de pressão suportado pelo adaptador antes de falha estrutural. (Ref.: Resistência à Pressão)
CRN
Canadian Registration Number, certificação de conformidade para equipamentos de pressão. (Ref.: Aprovação)
