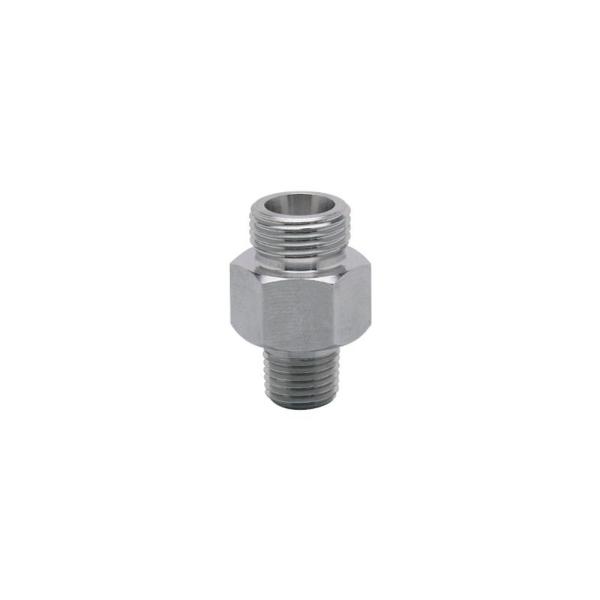

Adaptador IFM E40106 M18x1.5 para 1/4 NPT Inox

E40106 IFM - Adaptador Rosqueável IFM para Sensores de Processo M18x1.5 p/ 1/4 NPT Aço Inox 316L

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40106
EAN: 4021179056335
NCM do produto: 90269090

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40106 IFM - Adaptador Rosqueável IFM para Sensores de Processo M18x1.5 p/ 1/4 NPT Aço Inox 316L"

Destaques do Produto

Rosca do sensor

M18 x 1,5 interna

Rosca de processo

1/4 NPT

Material

Aço inoxidável 1.4404 / 316L

Resistência à pressão

300 bar

Aplicação

Sensores de processo; fluidos líquidos e gasosos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40106 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 rosca interna para 1/4 NPT, aço inoxidável 316L

O IFM E40106 é um adaptador rosqueável para conectar sensores de processo com rosca M18 x 1,5 interna a uma conexão de processo 1/4 NPT. É fabricado em aço inoxidável 1.4404 (316L), suporta pressão de até 300 bar e possui aprovação CRN. A profundidade de imersão informada é de 13,9 mm para sondas SID, SFD e TN.

PRINCIPAIS ESPECIFICAÇÕES

Código do artigo	E40106
Modelo	Adapter SI/1 - 1/4NPT
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	1/4 NPT
Material	1.4404 (aço inoxidável / 316L)
Resistência à pressão	300 bar / 30 MPa
Pressão máxima em aplicações segundo CRN	303 bar
Profundidade de imersão	13,9 mm para sondas de medição SID, SFD e TN
Aprovação	CRN
Peso	57,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com rosca M18 x 1,5 interna em uma conexão de processo 1/4 NPT, desde que as roscas e condições de instalação sejam compatíveis.
Aplicações industriais com fluidos líquidos ou gasosos, após verificar a compatibilidade química do fluido com os materiais do produto.
Uso com sondas de medição SID, SFD e TN quando a profundidade de imersão de 13,9 mm for adequada à instalação.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor exigir uma rosca diferente de M18 x 1,5 ou quando a conexão de processo requerida não for 1/4 NPT.
Não exceder a resistência à pressão especificada de 300 bar; o valor de 303 bar aplica-se às aplicações segundo CRN.
Não presumir compatibilidade com qualquer fluido: a compatibilidade entre o fluido e as substâncias do produto deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação comprovada: adaptação mecânica para sensores de processo com rosca M18 x 1,5 interna a uma conexão de processo 1/4 NPT.
Aplicação indicada na ficha: uso industrial com fluidos líquidos ou gasosos. A ficha exige verificar a compatibilidade do fluido com as substâncias do produto em cada instalação.
Uso com sondas SID, SFD e TN: considerar a profundidade de imersão informada de 13,9 mm e verificar se ela atende à geometria e ao ponto de medição.
Limitação: a resistência à pressão informada é 300 bar; o valor de 303 bar é especificado para aplicações segundo CRN. Avalie as condições reais da instalação e não use esses valores como intercambiáveis.

COMO ESCOLHER

Antes de comprar o E40106 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 rosca interna para 1/4 NPT, aço inoxidável 316L, verifique estes pontos:

Escolha o E40106 quando

O sensor tiver conexão M18 x 1,5 rosca interna e a instalação precisar de conexão de processo 1/4 NPT. Confirme também a pressão de operação, o fluido e, para sondas SID, SFD e TN, a adequação da profundidade de imersão de 13,9 mm.

Procure outra configuração quando

A rosca do sensor ou a conexão de processo não corresponder às dimensões deste adaptador. A ficha não informa outras combinações de rosca; confirme a configuração necessária na documentação do fabricante antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca indicada para o produto.
Código do artigo / SKU	E40106	Identificador do produto.
Modelo	Adapter SI/1 - 1/4NPT	Designação do modelo.
Tipo de produto	Adaptador rosqueável para sensores de processo	Categoria funcional informada na ficha.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.
GTIN	4021179056335	Identificador comercial informado no cadastro do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Conexões mecânicas
Conexão do sensor	M18 x 1,5, rosca interna	Rosca destinada à conexão do sensor.
Conexão de processo	1/4 NPT	Rosca de processo informada para o adaptador.
Formato	Hexagonal central com extremidades roscadas	Descrição geométrica do componente.
Acabamento	Polido	Acabamento superficial informado.
Cor	Prata	Cor indicada na ficha.

Materiais e resistência
Material	1.4404 (aço inoxidável / 316L)	Material especificado para o adaptador.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado para o produto.
Pressão máxima em aplicações segundo CRN	303 bar	Valor informado especificamente para aplicações segundo CRN; não generalizar para outras condições.
Aprovação	CRN	Aprovação indicada na ficha do produto.

Aplicação e condições de uso
Aplicação	Aplicações industriais	Campo de aplicação descrito no cadastro.
Meio operacional	Fluidos líquidos e gasosos	Meios indicados; a compatibilidade do fluido com as substâncias do produto deve ser verificada em cada aplicação.
Profundidade de imersão	13,9 mm	Valor indicado para sondas de medição SID, SFD e TN.
Diretiva de equipamentos sob pressão	Uma possível classificação de acordo com o DESP depende da aplicação e deve ser realizada pelo usuário / operador.	A classificação não é determinada de forma geral pela ficha; deve ser avaliada para a aplicação.

Dados físicos
Peso	57,6 g	Massa informada no cadastro do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: trata-se de um adaptador mecânico, sem conexão elétrica especificada.

Processo Conexão do sensor: M18 x 1,5, rosca interna. Conexão de processo: 1/4 NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com rosca M18 x 1,5 e instalação em conexão de processo 1/4 NPT	✓	As duas conexões correspondem às especificações do adaptador.
Sensor com rosca diferente de M18 x 1,5	✗	A conexão do sensor especificada para o E40106 é M18 x 1,5, rosca interna.
Ponto de instalação que exige conexão de processo diferente de 1/4 NPT	✗	A conexão de processo deste adaptador é 1/4 NPT.
Aplicação com pressão de operação superior a 300 bar	✗	A resistência à pressão informada é 300 bar. A ficha também informa 303 bar para aplicações segundo CRN, condição que não deve ser generalizada para outras aplicações.
Aplicação com fluido cuja compatibilidade com as substâncias do produto não foi verificada	✗	As instruções de segurança determinam verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.
Uso com sondas SID, SFD ou TN cuja instalação comporte a profundidade de imersão informada	✓	A ficha informa profundidade de imersão de 13,9 mm para essas sondas; a adequação deve ser confirmada conforme a geometria da instalação.

INSTALAÇÃO

Como instalar o E40106 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 rosca interna para 1/4 NPT, aço inoxidável 316L

Confirme que a rosca do sensor é M18 x 1,5 interna e que a conexão de processo disponível é 1/4 NPT.
Verifique a compatibilidade do fluido com as substâncias do produto e confirme que a pressão de operação está dentro do limite aplicável à instalação.
Consulte o desenho dimensional do fabricante para conferir a geometria e o espaço disponível antes da montagem.
Inspecione as roscas e as superfícies de conexão; não monte o adaptador se houver danos ou contaminação visível.
Rosqueie as conexões de acordo com as instruções aplicáveis ao sensor e à conexão de processo. A ficha fornecida não especifica torque nem ferramenta; consulte a documentação do fabricante ou o procedimento da instalação.
Após a montagem, verifique a vedação e a ausência de vazamentos sob as condições de operação autorizadas para o conjunto.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia no adaptador.	A rosca do sensor pode não corresponder a M18 x 1,5, ou pode haver sujeira ou dano na rosca.	Confira a especificação da rosca do sensor e inspecione ambas as roscas antes de tentar a montagem.
O adaptador não acopla à conexão de processo.	A conexão da instalação pode não ser 1/4 NPT ou pode haver contaminação ou dano nas roscas.	Confirme a especificação da conexão de processo e examine as roscas do adaptador e do ponto de instalação.
Há vazamento após a montagem.	A conexão pode estar inadequada, danificada ou montada sem seguir o procedimento aplicável ao conjunto.	Despressurize a instalação conforme o procedimento local, confira a correspondência das roscas e inspecione a montagem e as superfícies de conexão.
O conjunto apresenta falha ou risco durante a operação com determinado fluido ou pressão.	A compatibilidade do fluido pode não ter sido confirmada ou a condição de pressão pode exceder o limite aplicável.	Verifique a compatibilidade do fluido com as substâncias do produto e compare a pressão de operação com os limites especificados para a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40106 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o adaptador IFM E40106?

Ele adapta um sensor de processo com rosca M18 x 1,5 interna à conexão de processo 1/4 NPT. É um componente mecânico, sem função elétrica ou de comunicação.

O que acompanha o E40106?

A ficha informa embalagem com 1 peça. Não há acessórios adicionais listados.

Este adaptador serve para sensor com rosca diferente de M18 x 1,5?

A ficha especifica a conexão do sensor como M18 x 1,5, rosca interna. Para outra rosca, confirme uma configuração compatível com o fabricante.

Posso usar o E40106 em uma conexão de processo que não seja 1/4 NPT?

A conexão de processo especificada é 1/4 NPT. A ficha não apresenta outras opções de conexão para este modelo.

O conjunto está vazando depois da montagem; o que devo conferir antes de trocar o adaptador?

Confira se as roscas do sensor e do processo correspondem às especificadas e se há sujeira ou dano nas conexões. Verifique também se a montagem seguiu o procedimento aplicável ao conjunto.

O adaptador falha quando entra em contato com o fluido; qual pode ser a causa?

Uma causa possível é a compatibilidade do fluido com as substâncias do produto não ter sido confirmada. Verifique essa compatibilidade para a aplicação antes de substituir a peça.

Devo comprar este adaptador ou procurar outro modelo?

Escolha o E40106 quando precisar combinar M18 x 1,5 interna no lado do sensor com 1/4 NPT no lado do processo. Se uma das conexões exigidas for diferente, selecione uma configuração que corresponda às roscas da instalação.

A embalagem é um kit com outros componentes ou uma peça avulsa?

A quantidade informada é de 1 peça. A ficha não descreve um kit nem outros componentes incluídos.

Que cuidado devo ter ao instalar o adaptador?

Confirme as roscas, a compatibilidade do fluido e a pressão aplicável antes da montagem. A ficha não informa torque ou ferramenta de instalação, portanto consulte as instruções do fabricante ou o procedimento da instalação.

Como confirmo a profundidade de imersão antes de instalar?

A profundidade informada é de 13,9 mm para sondas SID, SFD e TN. Compare esse valor com a geometria necessária no ponto de medição e consulte o desenho dimensional do fabricante.

GLOSSÁRIO TÉCNICO

M18 x 1,5

Designação da rosca do lado do sensor; neste adaptador, a conexão é interna. (Ref.: Conexão do sensor)

NPT

Designação da conexão de processo especificada para o adaptador. (Ref.: Conexão de processo: 1/4 NPT)

Aço inoxidável 316L

Material identificado na ficha como 1.4404. A compatibilidade com o fluido deve ser verificada para cada aplicação. (Ref.: Material)

CRN

Aprovação indicada na ficha do produto; a pressão máxima informada para aplicações segundo CRN é 303 bar. (Ref.: Aprovação e MAWP nas aplicações segundo CRN)

Profundidade de imersão

Medida informada para a aplicação das sondas SID, SFD e TN; deve ser considerada na geometria de instalação. (Ref.: Profundidade de imersão: 13,9 mm)
