Adaptador Rosqueável IFM E40104

Pré-visualizar: E40104 IFM - Adaptador Rosqueável p/ Sensores Montagem em T M18x1.5 p/ M26x1.5 300bar

E40104 IFM - Adaptador Rosqueável p/ Sensores Montagem em T M18x1.5 p/ M26x1.5 300bar

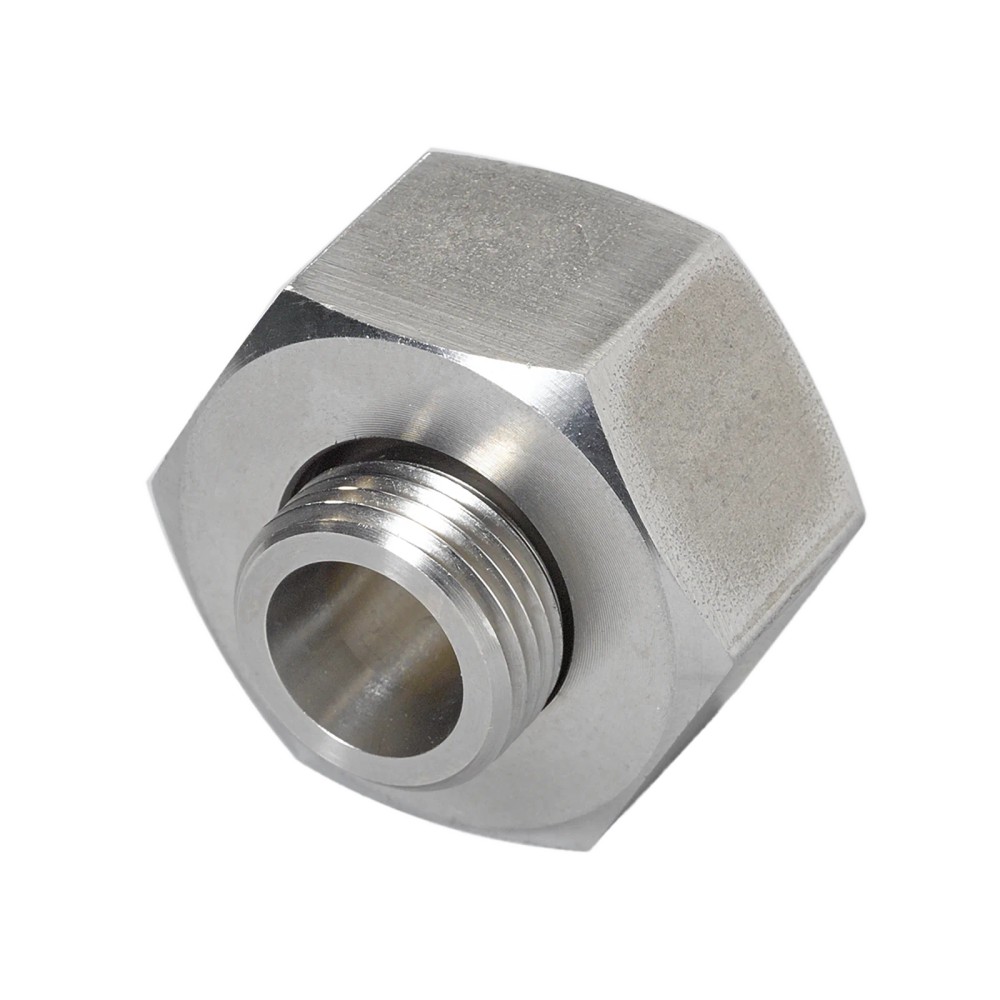

Imagem meramente ilustrativa

R$ 321,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40104
EAN: 4021179056311
NCM do produto: 90269090

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40104 IFM - Adaptador Rosqueável p/ Sensores Montagem em T M18x1.5 p/ M26x1.5 300bar"

Destaques do Produto

Rosca do sensor

M18 x 1,5

Rosca de processo

M26 x 1,5

Montagem

Em T

Pressão especificada

Até 300 bar (30 MPa)

Vedação

FKM 70 Shore A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E40104 ADAPTER SIL18 — Adaptador rosqueável para sensores de processo, M18 x 1,5 para M26 x 1,5, montagem em T, 300 bar

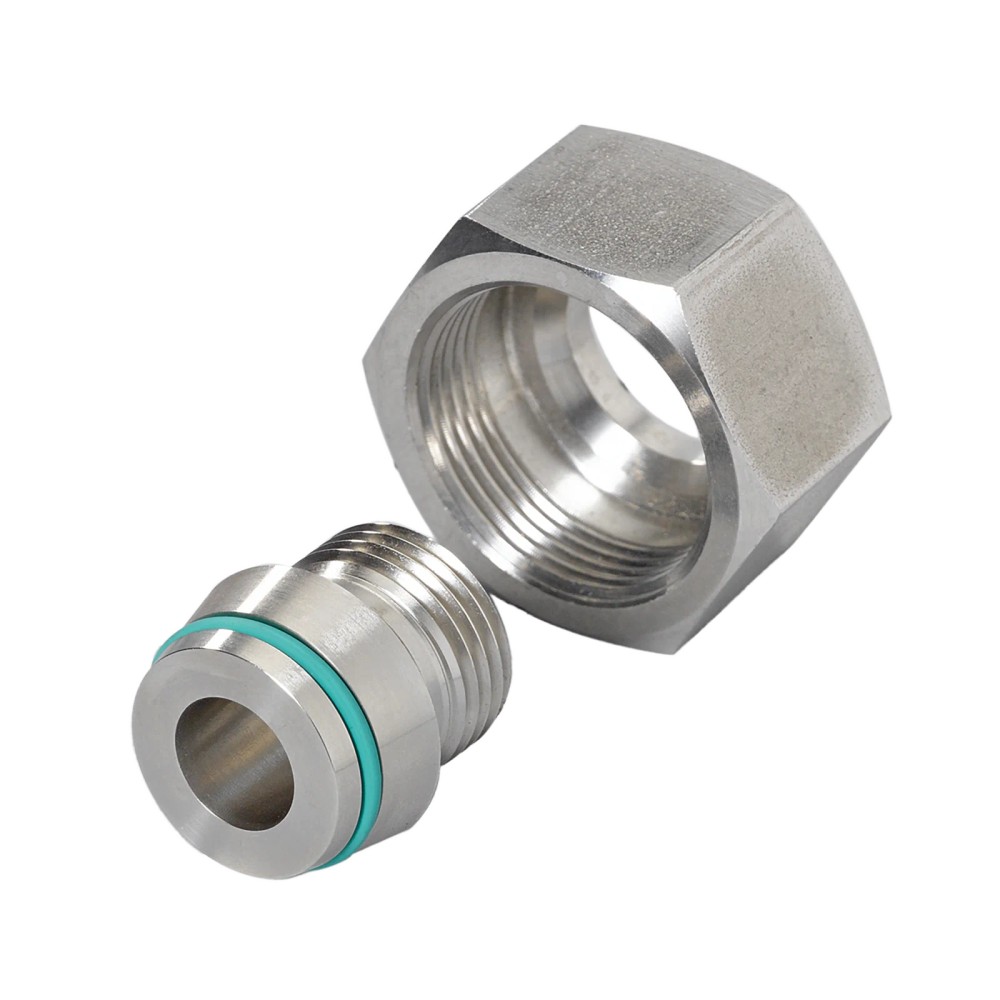

O IFM E40104 é um adaptador rosqueável para montagem de sensores de processo em T. Ele conecta sensor com rosca M18 x 1,5 a processo com rosca M26 x 1,5 e é especificado para resistência à pressão de até 300 bar (30 MPa). Possui adaptador em aço inoxidável 1.4404 (316L), porca em 1.4571 (316Ti) e anel de vedação FKM 70 Shore A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ADAPTER SIL18
Referência	E40104
Conexão do sensor	M18 x 1,5
Conexão de processo	M26 x 1,5
Método de montagem	Montagem em T
Resistência à pressão	300 bar (30 MPa)
Material do adaptador	1.4404 (aço inoxidável / 316L)
Material da porca	1.4571 (aço inoxidável / 316Ti)
Material do anel de vedação	FKM 70 Shore A
Profundidade de imersão e peso	28,5 mm para sondas SID, SFD e TN; 94,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão M18 x 1,5 instalados em montagem em T com conexão de processo M26 x 1,5.
Aplicações com fluidos líquidos ou gasosos, respeitando a resistência à pressão especificada e a adequação dos materiais ao fluido.
Sondas de medição SID, SFD e TN quando a profundidade de imersão de 28,5 mm for compatível com a instalação.

⚠ Considere outro se precisa de:

Instalações em que a rosca do sensor não seja M18 x 1,5 ou a conexão de processo não seja M26 x 1,5.
Aplicações que excedam 300 bar (30 MPa).
Aplicações em que a compatibilidade química do fluido com o aço inoxidável especificado ou com o anel FKM não tenha sido confirmada.

APLICAÇÕES E USO

Uso documentado: montagem em T de sensores de processo em aplicações industriais; a ficha indica fluidos líquidos e gasosos.
Uso com sondas de medição SID, SFD e TN: a profundidade de imersão informada é 28,5 mm; confirme que essa dimensão atende à geometria do ponto de medição.
A aplicação deve respeitar o limite de 300 bar (30 MPa) e a compatibilidade química do fluido com os materiais do adaptador, da porca e do anel de vedação.
A ficha não detalha temperaturas de operação nem compatibilidade química por fluido; consulte o datasheet ou o fabricante para validar essas condições.

COMO ESCOLHER

Antes de comprar o IFM E40104 ADAPTER SIL18 — Adaptador rosqueável para sensores de processo, M18 x 1,5 para M26 x 1,5, montagem em T, 300 bar, verifique estes pontos:

Escolha o E40104

Quando o sensor de processo tiver rosca M18 x 1,5, a conexão disponível for M26 x 1,5 e a instalação for em T. Confirme também que a pressão não ultrapassa 300 bar (30 MPa) e que os materiais são compatíveis com o fluido.

Procure outra configuração

Se as roscas necessárias forem diferentes, se a montagem não corresponder à configuração em T ou se a pressão requerida exceder o limite especificado, selecione um adaptador com conexões e classificação apropriadas. A ficha não informa outras versões ou adaptadores alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Adaptador rosqueável para sensores de processo	Classificação do componente.
Modelo	ADAPTER SIL18	Designação do modelo informada na ficha.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	E40104	Referência de identificação do produto.
GTIN	4021179056311	Código de identificação comercial.
Quantidade na embalagem	1 peça	Quantidade informada para a embalagem.
NCM	9026.90.90	Classificação fiscal informada no conjunto de dados.

Aplicação e montagem
Aplicação	Sensores de processo; aplicações industriais	Uso informado para o adaptador.
Método de montagem	Montagem em T	Configuração de instalação indicada na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios de aplicação informados; validar a compatibilidade química dos materiais com o fluido.
Profundidade de imersão	28,5 mm	Valor informado para sondas de medição SID, SFD e TN.

Conexões de processo
Conexão do sensor	M18 x 1,5	Rosca indicada para o lado do sensor.
Conexão de processo	M26 x 1,5	Rosca indicada para o lado do processo.

Pressão
Resistência à pressão	300 bar (30 MPa)	Limite especificado para o adaptador; não exceder este valor.
Diretiva de equipamentos sob pressão (DESP)	Uma possível classificação depende da aplicação e deve ser realizada pelo usuário/operador.	A ficha atribui ao usuário/operador a avaliação aplicável à instalação.

Materiais
Material do adaptador	1.4404 (aço inoxidável / 316L)	Material especificado para o corpo do adaptador.
Material da porca	1.4571 (aço inoxidável / 316Ti)	Material especificado para a porca.
Material do anel de vedação	FKM 70 Shore A	Material e dureza Shore A informados para o anel O; verificar compatibilidade química na aplicação.

Dados mecânicos
Peso	94,8 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40104 é um adaptador mecânico rosqueável; não há conexão elétrica ou protocolo especificado.

Processo Conexão do sensor M18 x 1,5 e conexão de processo M26 x 1,5, para montagem em T.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com rosca M18 x 1,5 em conexão de processo M26 x 1,5, montagem em T	✓	As duas roscas e o método de montagem correspondem aos dados do produto.
Aplicação com pressão de até 300 bar (30 MPa)	✓	A resistência à pressão especificada para o adaptador é 300 bar (30 MPa); a adequação do conjunto deve considerar também os demais componentes da instalação.
Sensor com rosca diferente de M18 x 1,5 ou processo com conexão diferente de M26 x 1,5	✗	As conexões não correspondem às roscas especificadas para este adaptador.
Instalação elétrica ou comunicação de dados com o adaptador	✗	O produto é um componente mecânico e a ficha não especifica conexões elétricas nem comunicação.
Fluido líquido ou gasoso	✓	A ficha informa fluidos líquidos e gasosos; a compatibilidade química dos materiais com o fluido deve ser confirmada para a aplicação.

INSTALAÇÃO

Como instalar o IFM E40104 ADAPTER SIL18 — Adaptador rosqueável para sensores de processo, M18 x 1,5 para M26 x 1,5, montagem em T, 300 bar

Confirme que a rosca do sensor é M18 x 1,5 e que a conexão de processo é M26 x 1,5.
Verifique se a configuração da instalação corresponde à montagem em T e se há espaço para a profundidade de imersão necessária.
Antes da montagem, confira a presença e o estado do anel de vedação FKM 70 Shore A; não instale se houver dano visível.
Instale o adaptador e o sensor alinhando as roscas, sem forçar o início do rosqueamento.
Aplique o procedimento de montagem e o torque definidos pelo fabricante do sensor e da conexão; esses valores não estão informados nesta ficha.
Após a montagem, verifique a vedação e confirme que a pressão da aplicação não excede 300 bar (30 MPa).

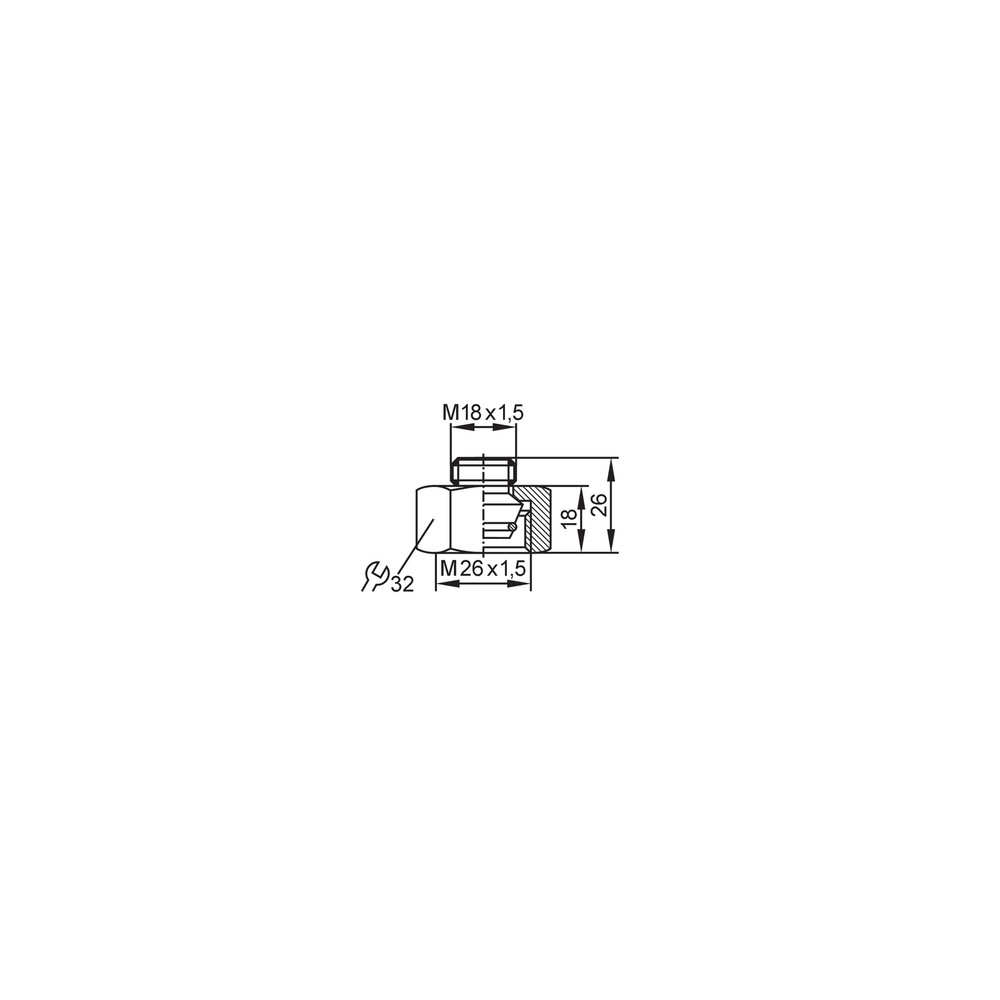

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou para antes de assentar.	Roscas incompatíveis, desalinhamento no início da montagem ou dano nas roscas.	Confirme M18 x 1,5 no sensor e M26 x 1,5 no processo; inspecione as roscas e tente o alinhamento manual sem aplicar força.
Há vazamento na conexão após a instalação.	Anel de vedação ausente ou danificado, montagem desalinhada ou conexão não assentada corretamente.	Despressurize a instalação e inspecione a presença e o estado do anel FKM; confira o alinhamento e o procedimento de montagem aplicável.
A conexão apresenta falha durante a operação sob pressão.	Pressão de operação acima do limite especificado ou condição de instalação inadequada.	Compare a pressão real da aplicação com o limite de 300 bar (30 MPa) e verifique os limites dos demais componentes do conjunto.
O conjunto apresenta desgaste ou alteração no anel de vedação após contato com o fluido.	Possível incompatibilidade química do fluido com o FKM ou condição de processo não validada.	Identifique o fluido e consulte a compatibilidade química do FKM 70 Shore A junto ao fabricante; a ficha não lista compatibilidade por substância.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40104 em português (Datasheet) Desenho em escala IFM E40104 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40104 e para que serve?

É um adaptador rosqueável para sensores de processo, destinado à montagem em T. Faz a interface mecânica entre sensor M18 x 1,5 e processo M26 x 1,5.

Quais conexões e materiais ele utiliza?

A conexão do sensor é M18 x 1,5 e a de processo é M26 x 1,5. O adaptador é 1.4404 (316L), a porca é 1.4571 (316Ti) e o anel de vedação é FKM 70 Shore A.

O que acompanha a embalagem?

A ficha informa embalagem com 1 peça. Não há outros acessórios listados como inclusos.

Este adaptador serve para sensor com rosca diferente de M18 x 1,5?

A ficha especifica a conexão do sensor como M18 x 1,5. Para outra rosca, confirme a compatibilidade com o fabricante antes de selecionar o adaptador.

Posso usar o E40104 acima de 300 bar?

Não é indicado exceder a resistência à pressão especificada de 300 bar (30 MPa). Considere também os limites de pressão dos demais componentes da instalação.

O que verificar se o adaptador não rosqueia no sensor?

Confira se a rosca do sensor é M18 x 1,5 e verifique alinhamento e estado das roscas. Não force a montagem se o rosqueamento não iniciar corretamente.

O que pode causar vazamento depois da montagem?

Verifique se o anel de vedação está presente e sem dano e se as roscas estão alinhadas e assentadas corretamente. Despressurize a instalação antes de inspecionar.

É melhor comprar este adaptador ou procurar outro modelo?

Escolha o E40104 quando as conexões necessárias forem M18 x 1,5 no sensor e M26 x 1,5 no processo, com montagem em T. Se alguma dessas condições diferir, procure um adaptador com configuração correspondente.

Como devo instalar o adaptador sem danificar a rosca?

Alinhe as roscas e inicie o rosqueamento sem forçar. A ficha não informa torque de aperto; siga o procedimento indicado pelo fabricante do sensor e da conexão.

O E40104 exige ligação elétrica ou configuração de comunicação?

Não. É um adaptador mecânico e a ficha não especifica ligação elétrica ou protocolo; a conexão elétrica do sensor deve ser tratada separadamente.
