Adaptador Rosqueável IFM E40099

Pré-visualizar: E40099 IFM - Adaptador Rosqueável IFM Para Sensores de Processo M18x1.5 para G 1/4 Inox

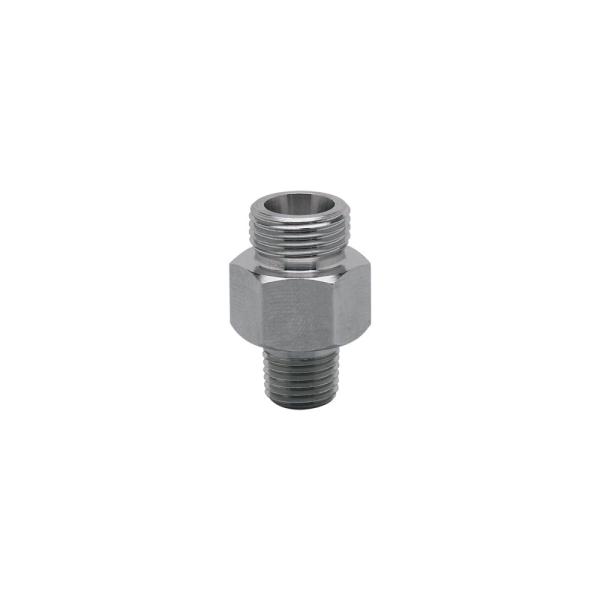

E40099 IFM - Adaptador Rosqueável IFM Para Sensores de Processo M18x1.5 para G 1/4 Inox

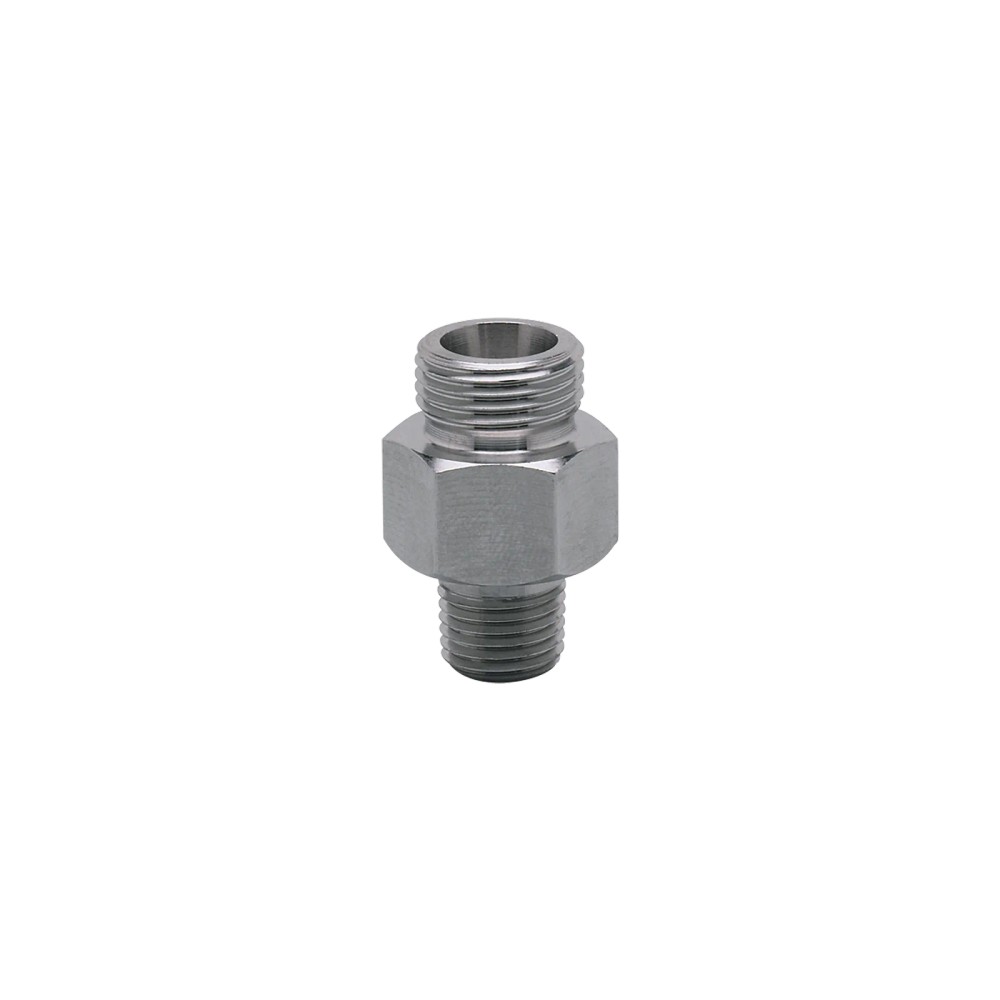

Imagem meramente ilustrativa

R$ 269,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40099
EAN: 4021179056267
NCM do produto: 73072900

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40099 IFM - Adaptador Rosqueável IFM Para Sensores de Processo M18x1.5 para G 1/4 Inox"

Destaques do Produto

Rosca do sensor

M18 x 1,5 interna

Rosca de processo

G 1/4

Material do corpo

1.4404 / aço inoxidável 316L

Pressão especificada

Até 100 bar; observar a nota para aplicações acima de 30 bar

Vedação fornecida

1 vedação AFM

Aplicação informada

Sensores de processo; fluidos líquidos e gasosos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40099 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para G 1/4, aço inoxidável 316L

O E40099 é um adaptador rosqueável para conectar sensores de processo com rosca M18 x 1,5 interna a uma conexão de processo G 1/4. É fabricado em aço inoxidável 1.4404 (316L), tem resistência à pressão especificada de 100 bar e aprovação CRN. A ficha também informa vedação AFM e aplicação com fluidos líquidos e gasosos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador rosqueável para sensores de processo
Referência	E40099
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	G 1/4
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	100 bar / 10 MPa
Vedação incluída	AFM
Profundidade de imersão	13,5 mm para sondas de medição SID, SFD e TN
Aprovações e testes	CRN; Diretiva de equipamentos sob pressão (DESP)
Conteúdo da embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão M18 x 1,5 interna, quando a conexão requerida no processo é G 1/4.
Aplicações industriais com fluidos líquidos ou gasosos, respeitando a pressão especificada e as orientações do fabricante.
Uso com sondas SID, SFD e TN quando a profundidade de imersão informada de 13,5 mm for adequada à montagem.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja conexão não corresponda a M18 x 1,5 interna.
Não selecionar quando a conexão de processo exigida não for G 1/4.
Para aplicações acima de 30 bar, a ficha orienta utilizar um adaptador de alta pressão adequado; não presumir que este adaptador seja a opção indicada nessas condições.
Para água potável, não utilizar as vedações fornecidas sem substituí-las por vedações mais adequadas, conforme a observação do fabricante.

APLICAÇÕES E USO

Montagem de sensores de processo M18 x 1,5 em uma conexão de processo G 1/4, em aplicações industriais.
Instalações com fluidos líquidos ou gasosos, conforme os meios operacionais indicados na ficha e após verificação da compatibilidade do fluido com o material e a vedação.
Uso com sondas de medição SID, SFD e TN quando a profundidade de imersão de 13,5 mm informada para esses modelos atender à geometria da instalação.
Em processos acima de 30 bar, seguir a observação do fabricante e utilizar adaptador de alta pressão adequado; não tratar a indicação de 100 bar como dispensa dessa orientação.
Para água potável, substituir a vedação fornecida por outra mais adequada antes da utilização, conforme a observação da ficha.

COMO ESCOLHER

Antes de comprar o E40099 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para G 1/4, aço inoxidável 316L, verifique estes pontos:

Escolha o E40099

Quando o sensor tiver conexão M18 x 1,5 interna e a instalação exigir conexão de processo G 1/4, e o material 1.4404 (316L) e a pressão especificada forem compatíveis com a aplicação.

Verifique a pressão de operação

A ficha informa resistência à pressão de 100 bar, mas orienta que, em aplicações acima de 30 bar, seja utilizado um adaptador de alta pressão adequado. Confirme a seleção para as condições reais do sistema com a documentação do fabricante.

Avalie a vedação para o fluido

O produto acompanha vedação AFM. Para água potável, a ficha determina substituir as vedações fornecidas por outras mais adequadas.

Procure outra configuração de conexão quando necessário

Se a rosca do sensor ou a conexão de processo não corresponder às especificações do E40099, selecione um adaptador com as conexões requeridas; a ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador rosqueável para sensores de processo	Componente mecânico de montagem para sensores de processo.
Modelo	E40099	Referência do produto indicada no anúncio e na ficha.
Aplicação	Aplicações industriais; sensores de processo	Aplicação declarada nos dados do produto.
Meios operacionais	Fluidos líquidos e gasosos	Meios indicados na ficha; a adequação deve ser avaliada para o fluido e as condições da instalação.

Conexões mecânicas
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica indicada para o sensor.
Conexão de processo	G 1/4	Interface de rosca indicada para o lado do processo.
Designação da rosca	M18 x 1,5	Designação dimensional informada para a rosca do sensor.

Materiais e vedação
Material do corpo	1.4404 (aço inoxidável / 316L)	Material especificado para o adaptador.
Vedação incluída	1 vedação AFM	A ficha lista uma vedação fornecida; para água potável, recomenda substituir por vedação mais adequada.

Pressão e condições de uso
Resistência à pressão	100 bar / 10 MPa	Valor indicado na ficha; em aplicações acima de 30 bar, a observação do fabricante orienta utilizar adaptador de alta pressão adequado.
Profundidade de imersão	13,5 mm	Valor informado para sondas de medição SID, SFD e TN.

Aprovações e conformidade
Aprovação	CRN	Aprovação declarada nos dados do produto.
Certificações / testes	CRN; Diretiva de equipamentos sob pressão (DESP)	Itens de conformidade indicados na ficha.

Dados comerciais e embalagem
Marca	IFM	Marca indicada para o produto.
SKU / Part number	E40099	Identificação comercial do produto.
GTIN	4021179056267	Código global de identificação informado no anúncio.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada na ficha.
Peso	60,6 g	Peso informado no conjunto de dados do produto.
NCM	7307.29.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um adaptador mecânico e não possui protocolo de comunicação especificado.

Conexões

Elétrica Não aplicável. O produto não possui conexão elétrica especificada; a compatibilidade elétrica depende do sensor utilizado e não é determinada por este adaptador.

Processo Conexão do sensor: M18 x 1,5, rosca interna. Conexão de processo: G 1/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 interna e processo com conexão G 1/4	✓	As duas conexões correspondem às especificações informadas para o adaptador.
Sensor com rosca diferente de M18 x 1,5 ou conexão de processo diferente de G 1/4	✗	A configuração de roscas não corresponde às conexões especificadas para o E40099.
Aplicação com fluidos líquidos ou gasosos, dentro das condições de instalação aplicáveis	✓	A ficha informa esses meios operacionais para aplicações industriais; confirme a compatibilidade da vedação e as condições específicas do processo.
Aplicação acima de 30 bar	✗	A observação da ficha orienta utilizar adaptador de alta pressão adequado em aplicações acima de 30 bar. A resistência à pressão indicada para o produto é 100 bar, mas isso não elimina essa orientação.
Uso com água potável mantendo a vedação AFM fornecida	✗	A ficha orienta substituir as vedações fornecidas por outras mais adequadas para utilização com água potável.
Instalação elétrica ou comunicação direta por protocolo	✗	O E40099 é um componente mecânico; não há conexão elétrica nem protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o E40099 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para G 1/4, aço inoxidável 316L

Confirme que a conexão do sensor é M18 x 1,5 interna e que a conexão de processo requerida é G 1/4.
Verifique se o material do adaptador e a vedação AFM são adequados ao fluido e às condições do processo.
Compare a pressão de operação com as especificações e observações do fabricante; acima de 30 bar, utilize adaptador de alta pressão adequado.
Se a aplicação for água potável, substitua a vedação fornecida por uma mais adequada antes da montagem.
Monte as conexões alinhadas às respectivas roscas, evitando forçar o início do rosqueamento; consulte o desenho e a documentação do fabricante para detalhes de montagem.
Após a instalação, verifique a união e a vedação nas condições de operação previstas, seguindo os procedimentos aplicáveis à instalação.

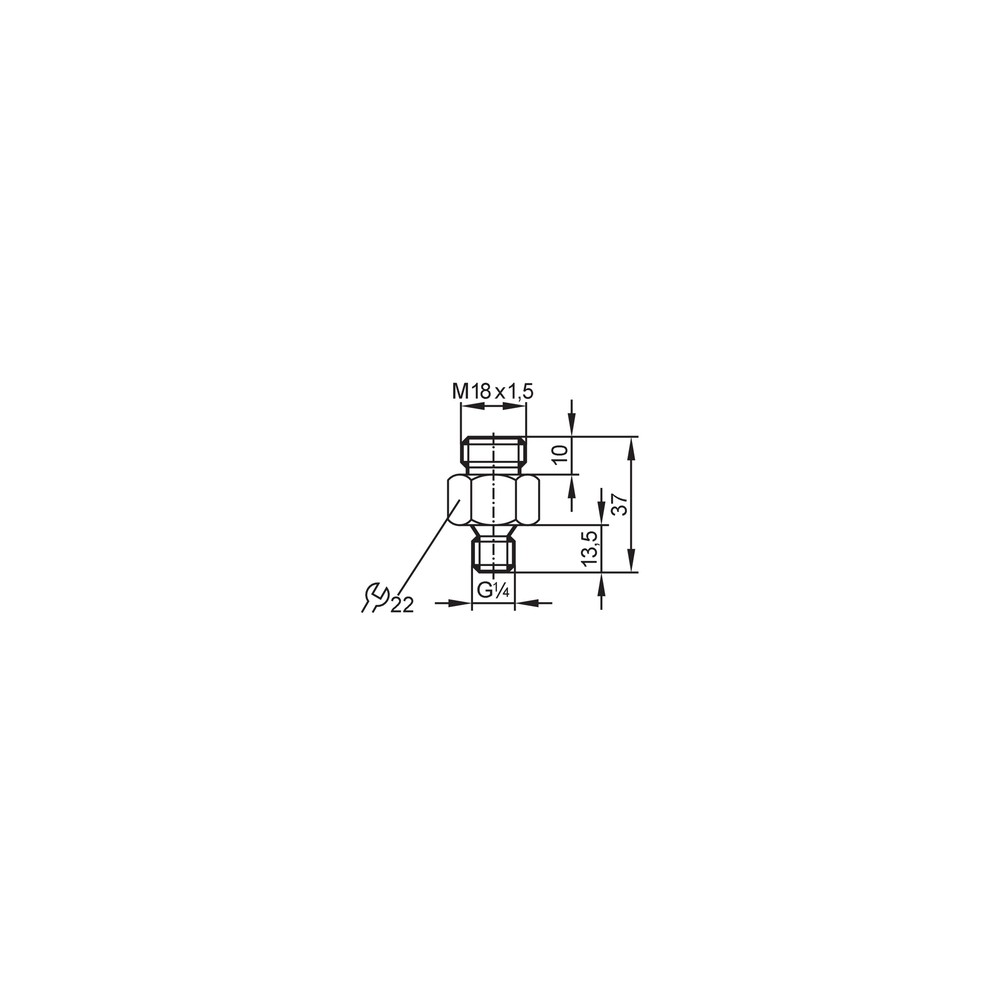

Desenho Dimensional

ACESSÓRIOS

1 vedação AFM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não inicia o rosqueamento ou fica desalinhado na montagem.	A rosca do sensor ou do processo pode não corresponder à configuração do adaptador, ou a peça pode ter sido apresentada desalinhada.	Confirme a rosca M18 x 1,5 interna do lado do sensor e a conexão G 1/4 do lado do processo; inspecione o alinhamento antes de prosseguir.
Há vazamento na união após a montagem.	A vedação pode estar ausente, danificada, inadequada ao fluido ou instalada incorretamente.	Verifique a presença e o estado da vedação AFM fornecida, a adequação ao fluido e a montagem da união; para água potável, confira se a vedação foi substituída conforme a orientação da ficha.
A conexão apresenta problema em operação com pressão elevada.	A aplicação pode estar acima de 30 bar sem o adaptador de alta pressão adequado recomendado na observação do fabricante.	Confira a pressão real de operação e compare-a com a orientação da ficha; para aplicações acima de 30 bar, avalie o uso do adaptador de alta pressão adequado.
A sonda não fica na posição de imersão esperada.	A profundidade de imersão de 13,5 mm pode não corresponder à geometria ou ao modelo da sonda utilizado.	Confirme se a sonda é SID, SFD ou TN e compare a profundidade de imersão especificada com o desenho e a configuração da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40099 em português (Datasheet) Desenho em escala E40099 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40099 e para que tipo de sensor ele serve?

É um adaptador rosqueável para sensores de processo, com conexão M18 x 1,5 interna para o sensor e G 1/4 para o processo. A aplicação indicada é industrial.

O que vem na embalagem do E40099?

A ficha indica 1 peça e lista uma vedação AFM como material incluído.

O E40099 serve para um sensor com rosca diferente de M18 x 1,5?

A ficha especifica a conexão do sensor como M18 x 1,5 interna. Para outra rosca, esta configuração não corresponde; verifique um adaptador com a conexão requerida.

Posso usar a vedação fornecida em água potável?

A ficha orienta substituir as vedações fornecidas por outras mais adequadas para utilização com água potável. Não considere a vedação AFM fornecida como adequada para esse uso sem essa substituição.

O que pode causar vazamento depois de instalar o adaptador?

Uma causa possível é a vedação ausente, danificada ou inadequada ao fluido. Antes de trocar o adaptador, verifique a vedação, o alinhamento das roscas e a montagem da união.

A montagem fica desalinhada e não rosqueia; o que devo conferir?

Confira se o sensor tem conexão M18 x 1,5 interna e se o processo requer G 1/4. Verifique também se as roscas foram apresentadas alinhadas, sem forçar a montagem.

Devo comprar o E40099 ou procurar um adaptador de alta pressão?

A ficha informa resistência à pressão de 100 bar, mas orienta utilizar um adaptador de alta pressão adequado em aplicações acima de 30 bar. Para essa faixa de aplicação, siga a orientação do fabricante em vez de escolher apenas pelo valor nominal de pressão.

Este adaptador é vendido como kit com várias peças?

Não há indicação de kit: a ficha informa embalagem com 1 peça e uma vedação AFM incluída. Para necessidades de quantidade ou componentes adicionais, confirme o conteúdo do pedido com o fornecedor.

Que cuidados devo tomar na instalação?

Confirme as duas conexões antes de montar e verifique a adequação da vedação ao fluido. A ficha também orienta o uso de adaptador de alta pressão acima de 30 bar e a substituição da vedação para água potável.

O E40099 tem conexão elétrica ou protocolo de comunicação?

Não. Trata-se de um adaptador mecânico e a ficha não especifica conexão elétrica nem protocolo de comunicação; esses aspectos dependem do sensor utilizado.

GLOSSÁRIO TÉCNICO

M18 x 1,5

Designação da rosca indicada para a conexão do sensor no adaptador.

G 1/4

Designação da conexão de rosca do lado do processo.

1.4404 / 316L

Designação do aço inoxidável especificado como material do corpo do adaptador.

AFM

Material da vedação fornecida com o produto, conforme indicado na ficha.

DESP

Sigla de Diretiva de equipamentos sob pressão, listada entre as certificações e testes do produto.
