Adaptador Rosqueável IFM E40099

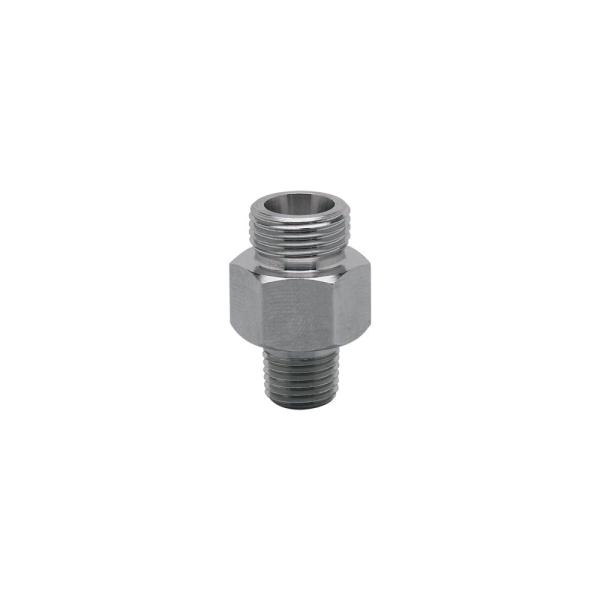

Pré-visualizar: E40099 IFM - Adaptador Rosq. Sensor Conexão Ind. M18x1.5/G1/4 Inox

E40099 IFM - Adaptador Rosq. Sensor Conexão Ind. M18x1.5/G1/4 Inox

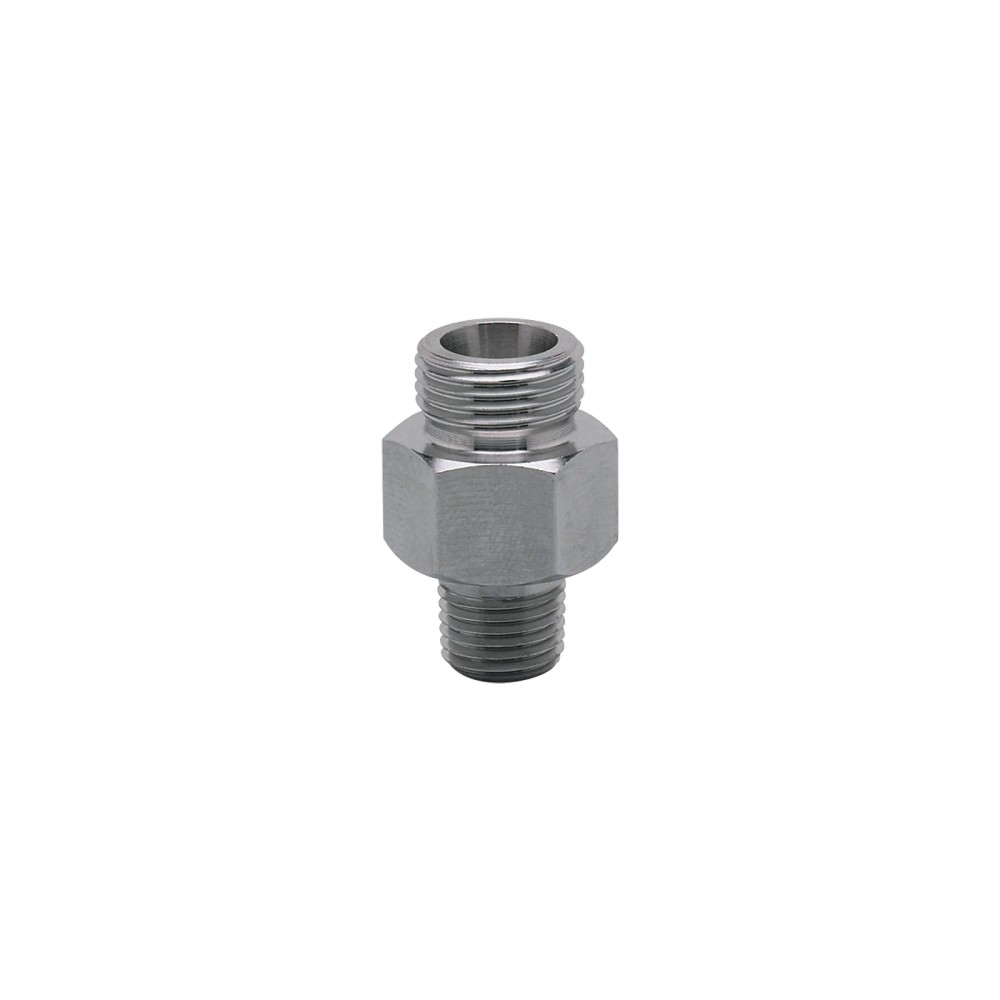

Imagem meramente ilustrativa

R$ 269,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40099
EAN: 4021179056267
NCM do produto: 73072900

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40099 IFM - Adaptador Rosq. Sensor Conexão Ind. M18x1.5/G1/4 Inox"

Destaques do Produto

Rosca do sensor

M18 x 1,5 interna

Rosca de processo

G 1/4

Material

Aço inoxidável 1.4404 (316L)

Pressão especificada

100 bar; acima de 30 bar, usar adaptador de alta pressão adequado

Vedação fornecida

AFM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40099 IFM — Adaptador rosqueável para sensores de processo, conexão M18 x 1,5 para G 1/4, aço inoxidável 316L

O E40099 é um adaptador rosqueável para conectar sensores de processo com rosca interna M18 x 1,5 a uma conexão de processo G 1/4. É destinado a aplicações industriais com fluidos líquidos ou gasosos. Seu corpo é de aço inoxidável 1.4404 (316L), e a resistência à pressão especificada é de 100 bar. Para aplicações acima de 30 bar, a ficha orienta utilizar um adaptador de alta pressão adequado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador rosqueável para sensores de processo
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	G 1/4
Material do corpo	Aço inoxidável 1.4404 (316L)
Resistência à pressão	100 bar / 10 MPa
Vedação incluída	AFM
Profundidade de imersão	13,5 mm; referência para sondas SID, SFD e TN
Aplicação indicada	Aplicações industriais; fluidos líquidos e gasosos
Aprovações informadas	CRN e Diretiva de equipamentos sob pressão (DESP)
Código do produto	E40099

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo com conexão M18 x 1,5 interna que precisem ser montados em uma conexão de processo G 1/4, desde que a compatibilidade do modelo e as condições de operação sejam confirmadas.
Aplicações industriais com fluidos líquidos ou gasosos, respeitando os limites de pressão e as observações de uso da ficha.

⚠ Considere outro se precisa de:

Não usar como confirmação de compatibilidade elétrica ou de protocolo: o produto é um adaptador mecânico e não há dados elétricos ou de comunicação especificados.
Para aplicações acima de 30 bar, não utilizar sem selecionar o adaptador de alta pressão adequado, conforme orientação da ficha.
Em água potável, não utilizar a vedação fornecida sem substituí-la por uma vedação mais adequada, conforme a observação do fabricante.

APLICAÇÕES E USO

Montagem de sensores de processo com rosca interna M18 x 1,5 em uma conexão de processo G 1/4, quando as interfaces do equipamento e as condições de operação forem compatíveis. Aplicação baseada nas conexões especificadas na ficha.
Uso em aplicações industriais com fluidos líquidos ou gasosos, conforme a aplicação declarada pelo fabricante; a ficha não especifica fluidos individuais nem limites adicionais de compatibilidade química.
Em processos acima de 30 bar, a ficha orienta empregar adaptador de alta pressão adequado. A resistência à pressão informada para o E40099 é 100 bar; confirme a seleção do conjunto para a condição real de operação.
Em aplicações com água potável, a ficha exige substituir a vedação fornecida por outra mais adequada. Não é informada uma vedação específica para essa finalidade.

COMO ESCOLHER

Antes de comprar o E40099 IFM — Adaptador rosqueável para sensores de processo, conexão M18 x 1,5 para G 1/4, aço inoxidável 316L, verifique estes pontos:

Escolha o E40099 quando

A interface do sensor for M18 x 1,5 com rosca interna e a conexão de processo requerida for G 1/4. Confirme também a pressão de operação, o fluido e a adequação da vedação AFM.

Verifique outra configuração quando

O sensor não tiver conexão M18 x 1,5 interna ou o ponto de processo não for G 1/4. A ficha não informa adaptadores alternativos; selecione uma peça cuja geometria e limites sejam confirmados pelo fabricante.

Avalie as condições de pressão e fluido

A ficha informa resistência à pressão de 100 bar, mas determina o uso de adaptador de alta pressão adequado em aplicações acima de 30 bar. Para água potável, substitua a vedação fornecida por outra mais adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador rosqueável para sensores de processo	Classificação do componente.
Aplicação	Aplicações industriais; sensores de processo	Uso indicado na ficha.
Substâncias de processo	Fluidos líquidos e gasosos	Meios operacionais informados.

Conexões mecânicas
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica no lado do sensor.
Conexão de processo	G 1/4	Interface mecânica no lado do processo.
Designação/dimensão da rosca	M18 x 1,5	Designação de rosca indicada para o adaptador.
Profundidade de imersão	13,5 mm	Referência indicada para sondas de medição SID, SFD e TN.

Materiais e vedação
Material do corpo	1.4404 (aço inoxidável 316L)	Material especificado para o corpo.
Vedação incluída	1 vedação AFM	Material e quantidade informados como incluídos.
Observação para água potável	Substituir as vedações fornecidas por outras mais adequadas.	Orientação expressa na ficha para essa aplicação.

Pressão e aprovações
Resistência à pressão	100 bar / 10 MPa	Limite informado na ficha; acima de 30 bar, utilizar adaptador de alta pressão adequado.
Aprovações e diretivas	CRN; Diretiva de equipamentos sob pressão (DESP)	Certificações/testes listados nos dados do produto.

Dados comerciais e logísticos do produto
Marca	IFM / ifm electronic	Fabricante informado.
SKU / Part number	E40099	Identificação do produto.
GTIN	4021179056267	Código global de identificação informado.
Quantidade por embalagem	1 peça	Unidade de embalagem indicada.
Peso	60,6 g	Peso informado no conjunto de dados do produto.
NCM	7307.29.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: componente mecânico, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Conexão do sensor: M18 x 1,5, rosca interna. Conexão de processo: G 1/4.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e ponto de processo G 1/4	✓	As duas interfaces mecânicas correspondem às conexões informadas para o adaptador; confirme a compatibilidade do modelo específico do sensor.
Sensor com rosca diferente de M18 x 1,5 ou ponto de processo diferente de G 1/4	✗	As interfaces informadas para o E40099 não correspondem às conexões requeridas.
Aplicação com fluido líquido ou gasoso em ambiente industrial	✓	A ficha indica aplicações industriais com fluidos líquidos e gasosos; devem ser verificados pressão e material de vedação para o processo.
Aplicação acima de 30 bar sem adaptador de alta pressão adequado	✗	A observação da ficha exige um adaptador de alta pressão adequado para aplicações acima de 30 bar.
Uso com água potável mantendo a vedação AFM fornecida	✗	A ficha orienta substituir as vedações fornecidas por outras mais adequadas para água potável.
Verificação de compatibilidade elétrica ou de comunicação	✗	O E40099 é um adaptador mecânico; a ficha não especifica ligação elétrica, protocolo nem função de comunicação.

INSTALAÇÃO

Como instalar o E40099 IFM — Adaptador rosqueável para sensores de processo, conexão M18 x 1,5 para G 1/4, aço inoxidável 316L

Confirme que a conexão do sensor é M18 x 1,5 com rosca interna e que o ponto de processo requer G 1/4.
Verifique a pressão de operação e o fluido; para aplicações acima de 30 bar, selecione um adaptador de alta pressão adequado.
Se a aplicação envolver água potável, substitua a vedação AFM fornecida por uma vedação mais adequada antes da montagem.
Inspecione as roscas e as superfícies de vedação para confirmar que correspondem às interfaces previstas e estão livres de danos ou contaminação.
Monte o adaptador e o sensor alinhados às respectivas roscas, evitando forçar o engate. Consulte a documentação do fabricante para instruções de montagem e aperto, pois o torque não consta nos dados fornecidos.
Após a montagem, verifique a vedação e a estanqueidade nas condições de operação do sistema, seguindo os procedimentos aplicáveis à instalação.

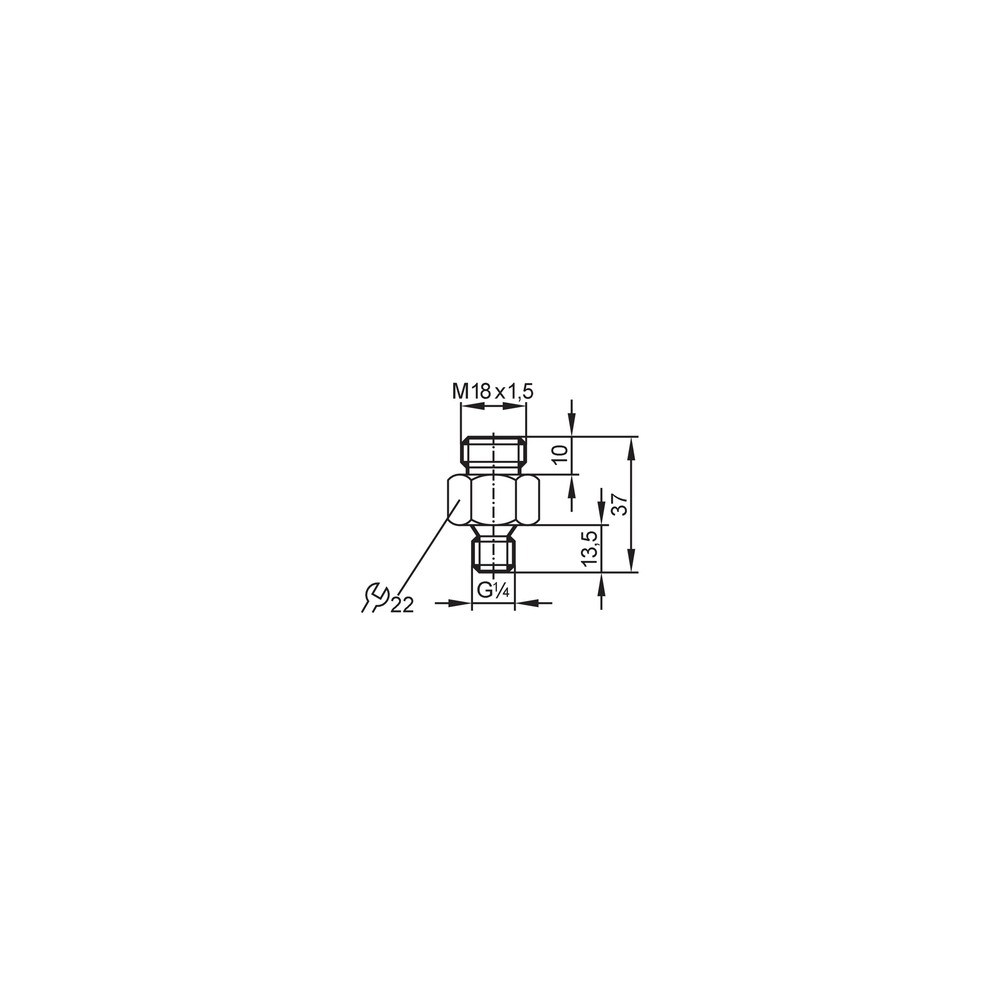

Desenho Dimensional

ACESSÓRIOS

1 vedação AFM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não rosqueia ou apresenta engate irregular.	A conexão do sensor pode não corresponder à rosca M18 x 1,5 interna ou pode haver desalinhamento ou dano nas roscas.	Confira a designação da rosca do sensor e do adaptador e inspecione as roscas antes de remontar; não force o encaixe.
O adaptador não se conecta ao ponto de processo.	A conexão do ponto pode ser diferente de G 1/4.	Verifique a especificação da conexão de processo do equipamento e compare com a conexão G 1/4 informada para o E40099.
Há vazamento após a instalação.	A vedação pode estar inadequada para o fluido, mal posicionada ou danificada; a montagem também pode estar desalinhada.	Inspecione a vedação e as superfícies de assentamento, confirme a compatibilidade com o fluido e verifique o alinhamento da montagem.
O conjunto apresenta condição de pressão incompatível com a aplicação.	A aplicação pode exceder 30 bar sem o adaptador de alta pressão adequado, conforme a observação da ficha.	Verifique a pressão de operação do processo e confirme se foi utilizado o adaptador de alta pressão exigido para aplicações acima de 30 bar.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E40099 em português (Datasheet) Desenho em escala E40099 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E40099 e para quem ele serve?

É um adaptador rosqueável para sensores de processo, destinado a aplicações industriais. Faz a interface entre a conexão M18 x 1,5 interna do sensor e uma conexão de processo G 1/4.

O que vem na embalagem?

A embalagem contém 1 peça e inclui 1 vedação AFM, conforme os dados do produto.

Posso usar o E40099 com qualquer sensor M18?

Não necessariamente: a conexão especificada é M18 x 1,5 com rosca interna no lado do sensor. Confirme também a compatibilidade do modelo do sensor e da conexão de processo G 1/4.

Ele serve para um processo acima de 30 bar sem outro adaptador?

A ficha orienta utilizar um adaptador de alta pressão adequado em aplicações acima de 30 bar. Confirme a seleção para a pressão real do conjunto, mesmo com a resistência à pressão de 100 bar informada para o produto.

O que pode causar vazamento depois de instalar o adaptador?

Uma vedação inadequada, danificada ou mal posicionada, ou uma montagem desalinhada, pode causar vazamento. Antes de substituir o adaptador, confira a vedação, as superfícies de assentamento e o alinhamento.

O que devo verificar se o adaptador não rosqueia no sensor?

Confira se o sensor possui rosca M18 x 1,5 compatível com a conexão interna do adaptador. Inspecione também o alinhamento e eventuais danos nas roscas, sem forçar o engate.

Preciso comprar outro adaptador para obter a vedação?

A ficha informa que 1 vedação AFM acompanha a peça. Não há indicação de kit separado ou de conteúdo adicional.

Como escolho entre este adaptador e outro modelo?

Escolha o E40099 quando a interface do sensor for M18 x 1,5 interna e a conexão de processo necessária for G 1/4. Se uma dessas interfaces for diferente, selecione um adaptador com conexões correspondentes.

Que cuidado devo ter na instalação?

Alinhe as roscas antes de montar e não force o engate. Para torque e procedimento de aperto, consulte a documentação do fabricante, pois esses valores não estão especificados nos dados fornecidos.

Posso manter a vedação fornecida ao usar o produto com água potável?

Não é essa a orientação da ficha: para água potável, as vedações fornecidas devem ser substituídas por outras mais adequadas. A ficha não identifica um material específico para essa substituição.

GLOSSÁRIO TÉCNICO

M18 x 1,5

Designação da rosca do lado do sensor; neste adaptador, a conexão é interna. (Ref.: conexão do sensor)

G 1/4

Designação da conexão de rosca do lado do processo. (Ref.: conexão de processo)

Aço inoxidável 1.4404 (316L)

Material especificado para o corpo do adaptador. (Ref.: material do corpo)

AFM

Material da vedação fornecida com o produto. (Ref.: vedação incluída)

CRN

Aprovação listada nos dados do produto; consulte a ficha técnica para verificar o escopo aplicável. (Ref.: aprovações e diretivas)
