Adaptador Rosqueável IFM E40097 - Latão G1/2 M18x1,5

Pré-visualizar: E40097 IFM - Adaptador Rosqueável p/ Sensores IFM Ind. Latão G1/2 M18x1,5 30bar

E40097 IFM - Adaptador Rosqueável p/ Sensores IFM Ind. Latão G1/2 M18x1,5 30bar

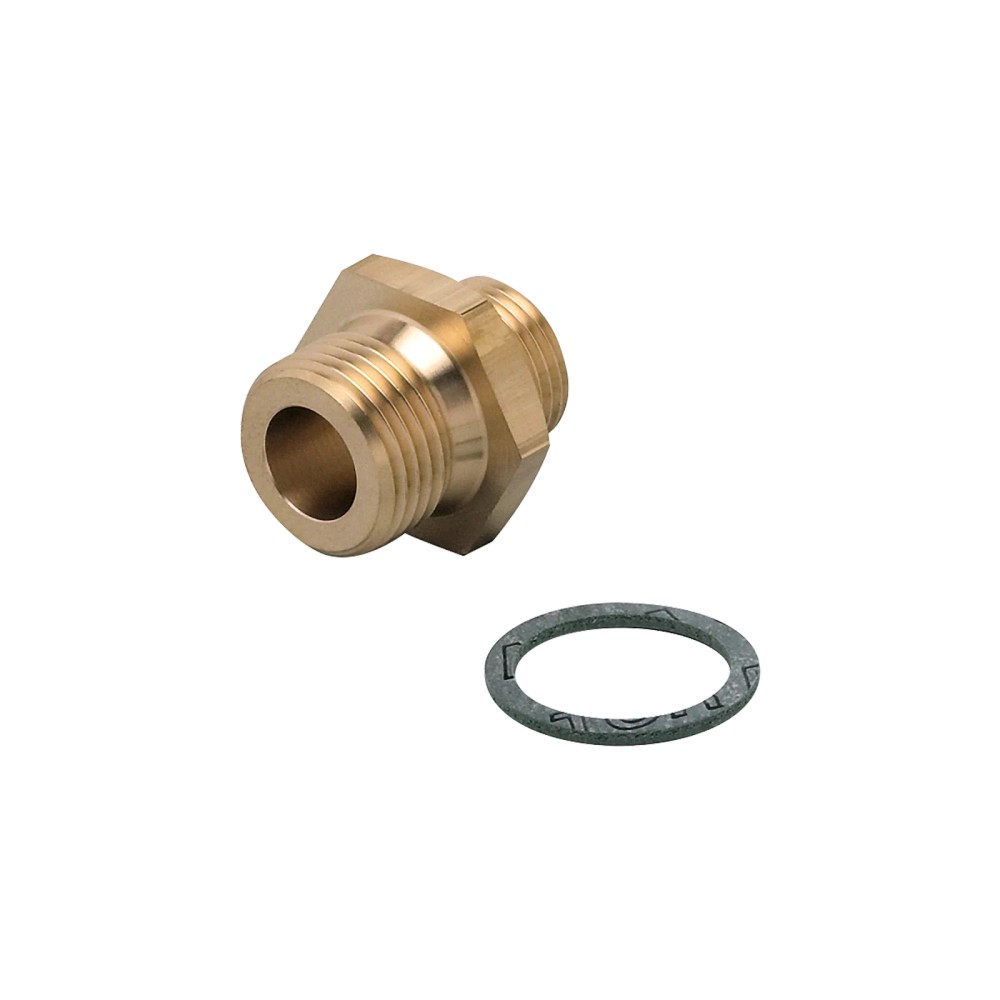

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40097
EAN: 4021179056243
NCM do produto: 90269090

Destaques do Produto Rosca Processo G 1/2...mais

Fechar menu

Saiba mais sobre: "E40097 IFM - Adaptador Rosqueável p/ Sensores IFM Ind. Latão G1/2 M18x1,5 30bar"

Destaques do Produto

Rosca Processo

G 1/2

Rosca Sensor

M18 x 1,5

Pressão máx.

30 bar

Material

Latão (2.0401)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40097 IFM - Adaptador Rosqueável para Sensores de Processo

Este adaptador é um componente de montagem mecânica para integrar sensores com rosca M18x1,5 em conexões de processo G 1/2. Fabricado em latão, suporta pressões de operação de até 30 bar. É ideal para aplicações industriais com fluidos líquidos ou gasosos, garantindo uma profundidade de imersão de 21 mm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E40097
Marca	IFM
Material	Latão (2.0401)
Conexão Processo	G 1/2
Conexão Sensor	M18 x 1,5
Pressão Máx.	30 bar
Imersão	21 mm
Fluido	Líquidos e gasosos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de processo (sondas) com rosca M18x1,5
Conexões de processo com rosca fêmea G 1/2
Aplicações industriais padrão com fluidos líquidos ou gasosos

⚠ Considere outro se precisa de:

Sistemas hidráulicos excedendo 30 bar de pressão
Aplicações em meios quimicamente incompatíveis com latão 2.0401

APLICAÇÕES E USO

Monitoramento de fluidos em sistemas hidráulicos
Aplicações industriais pneumáticas
Integração de sensores (SID, SFD, TN) em tubulações

COMO ESCOLHER

Antes de comprar o E40097 IFM - Adaptador Rosqueável para Sensores de Processo, verifique estes pontos:

Quando escolher este adaptador

Selecione este modelo para sensores com rosca M18x1,5 que necessitem de conexão em roscas G 1/2, garantindo que o fluido não seja corrosivo para latão e que a pressão não exceda 30 bar.

Quando buscar outra opção

Considere buscar adaptadores de alta pressão ou aço inoxidável se a aplicação exceder 30 bar ou se o ambiente operacional exigir materiais resistentes à corrosão severa (ex: inox 316).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Latão (2.0401)	Especificação do material
Pressão máxima	30 bar	Limite operacional
Profundidade de imersão	21 mm	Alcance de medição

Conexões
Conexão do sensor	M18 x 1,5 (Rosca interna)	Padrão de entrada
Conexão de processo	G 1/2	Padrão de saída

COMPATIBILIDADE

Comunicação

• Mecânica passiva

Conexões

Elétrica Não aplicável (componente mecânico)

Processo G 1/2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Pressão até 30 bar	✓	Dentro das especificações técnicas do produto.
Pressão superior a 30 bar	✗	Risco de falha estrutural do componente.
Sensores com rosca M18x1,5	✓	Compatibilidade mecânica direta.

INSTALAÇÃO

Como instalar o E40097 IFM - Adaptador Rosqueável para Sensores de Processo

Certifique-se de que a conexão do processo está limpa e livre de detritos.
Posicione a vedação AFM inclusa na face de assentamento da rosca.
Rosqueie o adaptador manualmente na conexão de processo G 1/2.
Utilize uma chave adequada para realizar o aperto final, garantindo a vedação.
Insira o sensor de processo na rosca M18x1,5 interna do adaptador.
Verifique a ausência de vazamentos após a pressurização do sistema.

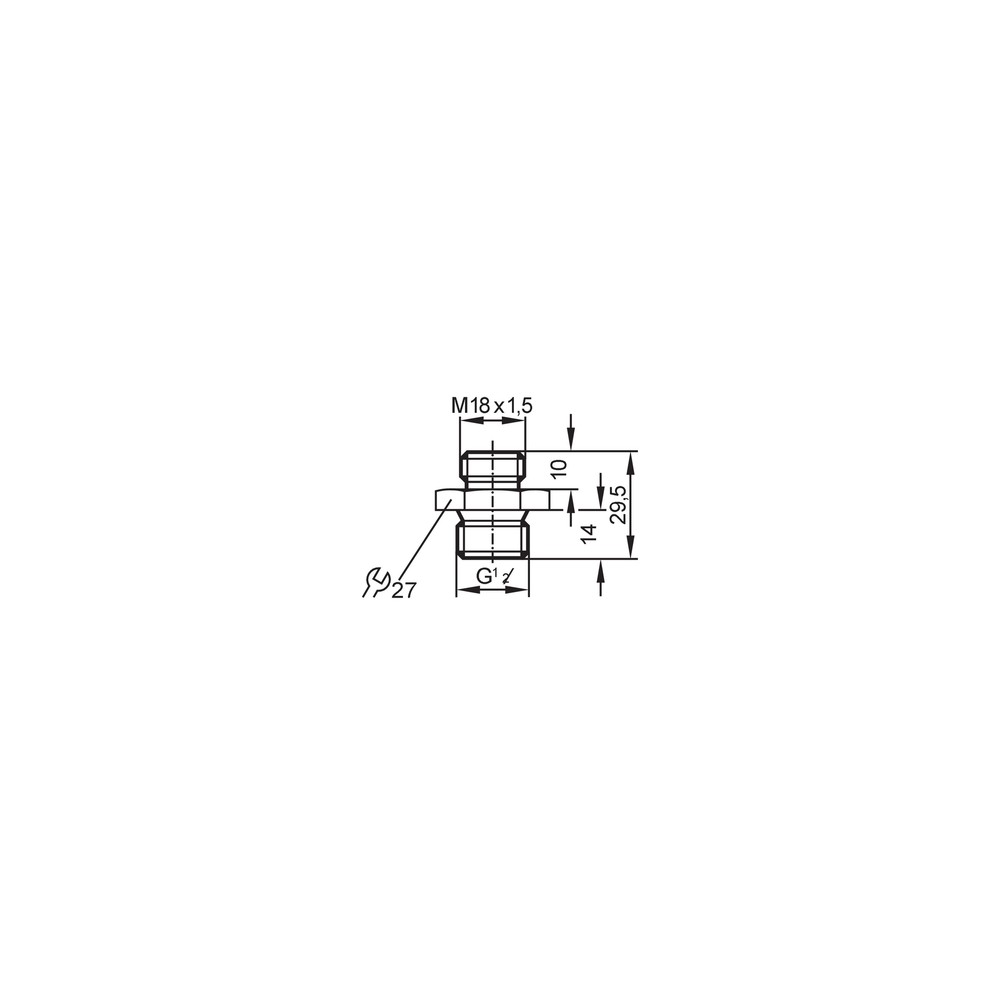

Desenho Dimensional

ACESSÓRIOS

1x Vedação (AFM)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento persistente na conexão.	Vedação AFM mal posicionada ou reutilizada após desmontagem.	Remova o adaptador, verifique a integridade da vedação e substitua se necessário.
Dificuldade em rosquear o adaptador ou o sensor.	Torque excessivo danificando a rosca de latão.	Inspecione visualmente os filetes da rosca em busca de deformações.
Medição imprecisa ou erro no sensor.	Sensor não atinge a profundidade definida.	Verifique se há obstruções no fundo da conexão ou se o sensor está totalmente inserido.
Deformação do adaptador ou vazamento sob alta pressão.	Pressão de operação acima de 30 bar.	Confirme a pressão do sistema utilizando um manômetro calibrado.

DOCUMENTAÇÃO TÉCNICA

Datasheet E40097 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este adaptador e para que serve?

O E40097 é um adaptador rosqueável fabricado em latão, projetado para acoplar sensores de processo com rosca M18x1,5 em conexões de processo padrão G 1/2.

O que vem incluso na embalagem?

O adaptador acompanha uma vedação em material AFM para garantir a estanqueidade da conexão.

Posso utilizar este adaptador em sistemas com pressão superior a 30 bar?

Não, este modelo é limitado a 30 bar. Para pressões superiores, é necessário utilizar adaptadores específicos para alta pressão.

Este adaptador serve para conexões diferentes de G 1/2?

Este produto não é compatível com sensores que utilizam roscas diferentes de M18x1,5 ou conexões de processo que não sejam G 1/2.

O que fazer se houver vazamento na conexão instalada?

Um vazamento geralmente indica falha na vedação ou aperto inadequado; verifique se a vedação AFM está posicionada corretamente e se o torque aplicado é o recomendado.

Por que o sensor não alcança a profundidade de imersão total?

A causa mais provável é a contaminação da rosca ou obstrução interna; inspecione a rosca quanto a detritos antes de rosquear.

Este adaptador é melhor do que um modelo de aço inox?

Esta peça é ideal para sondas de medição de temperatura ou pressão (ex: séries SID, SFD, TN) que requerem instalação em G 1/2.

Qual a principal diferença entre este adaptador e um modelo para alta pressão?

Para escolher este componente, confirme se o sensor possui rosca M18x1,5 e se a aplicação industrial permite o uso de latão em contato com o fluido.

Quais cuidados devo ter ao instalar o adaptador?

A instalação deve ser feita com a vedação incluída, aplicando aperto manual seguido de leve aperto com ferramenta para garantir a vedação, sem exceder o limite de força do latão.

Qual a origem e o suporte para este produto?

O produto é fabricado pela IFM Electronic e a compra é processada com intermediação da Melhor Indústria, garantindo procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

Latão (2.0401)

Liga metálica composta principalmente por cobre e zinco, utilizada pela resistência à corrosão e facilidade de usinagem (Ref.: Material).

G 1/2

Padrão de rosca cilíndrica para tubos (BSPP) utilizado em conexões hidráulicas industriais (Ref.: Conexão de processo).

M18 x 1,5

Designação de rosca métrica com diâmetro de 18 mm e passo de 1,5 mm (Ref.: Conexão do sensor).

Profundidade de imersão

Comprimento da ponta do sensor que fica exposta diretamente ao fluido do processo (Ref.: 21 mm).

AFM

Material de vedação isento de amianto, utilizado para garantir a estanqueidade em conexões flangeadas ou rosqueadas (Ref.: Vedação inclusa).
