Adaptador Rosqueável IFM E40096

Pré-visualizar: E40096 IFM - Adaptador Rosqueável para Sensores Para Sensores de Processo M18x1,5 p/ G 1/2 Inox 316L

E40096 IFM - Adaptador Rosqueável para Sensores Para Sensores de Processo M18x1,5 p/ G 1/2 Inox 316L

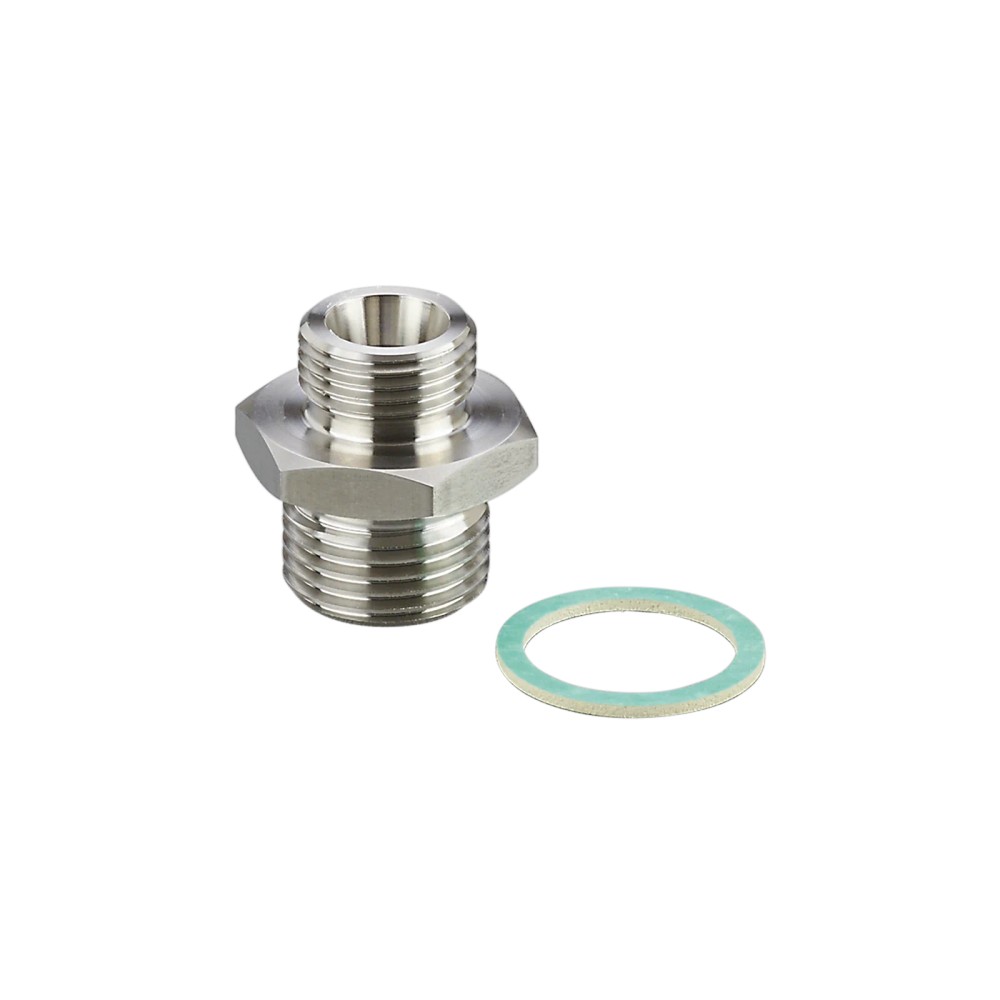

Imagem meramente ilustrativa

R$ 348,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40096
EAN: 4021179056236
NCM do produto: 73072900

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40096 IFM - Adaptador Rosqueável para Sensores Para Sensores de Processo M18x1,5 p/ G 1/2 Inox 316L"

Destaques do Produto

Rosca do sensor

M18 x 1,5, rosca interna

Rosca de processo

G 1/2

Material

Aço inoxidável 1.4404 / 316L

Pressão especificada

100 bar / 10 MPa

Vedação incluída

NBR com reforço de fibras

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador rosqueável IFM E40096 para sensores de processo, M18 x 1,5 para G 1/2, aço inoxidável 316L

O IFM E40096 é um adaptador rosqueável para montar sensores de processo com conexão M18 x 1,5 em uma conexão de processo G 1/2. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão especificada de 100 bar. Inclui uma vedação NBR com reforço de fibras; para aplicações acima de 30 bar, a ficha indica utilizar um adaptador de alta pressão adequado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador rosqueável para sensores de processo
Modelo	ADAPTER SI1/G1/2/VA
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	G 1/2
Material	1.4404 (aço inoxidável / 316L)
Resistência à pressão	100 bar / 10 MPa
Torque de aperto	50 Nm
Profundidade de imersão	21 mm (sondas de medição SID, SFD, TN)
Meios compatíveis	Fluidos líquidos e gasosos
Peso e embalagem	57,9 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores de processo com conexão M18 x 1,5 em processo com rosca G 1/2.
Aplicações com fluidos líquidos ou gasosos, respeitando os limites de pressão e as condições de vedação especificados.
Uso com sondas de medição SID, SFD e TN quando aplicável a profundidade de imersão indicada de 21 mm.

⚠ Considere outro se precisa de:

Aplicações acima de 30 bar sem o adaptador de alta pressão adequado, conforme a observação do fabricante.
Uso com água potável mantendo a vedação fornecida; a ficha orienta substituí-la por uma vedação mais adequada.
Montagem quando as roscas do sensor ou do processo não correspondem a M18 x 1,5 e G 1/2, respectivamente.

APLICAÇÕES E USO

Montagem de sensores de processo com rosca M18 x 1,5 em pontos de processo G 1/2: compatibilidade mecânica explicitamente indicada pelas conexões do produto.
Instalações industriais com fluidos líquidos ou gasosos: meios informados na ficha; confirmar que pressão, fluido e vedação são adequados à condição real.
Aplicações com sondas de medição SID, SFD ou TN: a ficha informa profundidade de imersão de 21 mm para essas sondas.
Aplicações acima de 30 bar: a ficha orienta utilizar um adaptador de alta pressão adequado.
Uso com água potável: substituir a vedação fornecida por outra mais adequada, conforme a observação do fabricante.

COMO ESCOLHER

Antes de comprar o Adaptador rosqueável IFM E40096 para sensores de processo, M18 x 1,5 para G 1/2, aço inoxidável 316L, verifique estes pontos:

Escolha o E40096

Quando o sensor tiver conexão M18 x 1,5 e o ponto de processo aceitar G 1/2. Verifique também o material, o fluido, a pressão de operação e os requisitos de vedação.

Busque uma configuração de alta pressão

Para aplicações acima de 30 bar, a ficha recomenda um adaptador de alta pressão adequado. A resistência à pressão informada para o E40096 é 100 bar; não interprete esse valor como dispensa da observação específica para aplicações acima de 30 bar.

Revise a vedação para água potável

A vedação incluída é NBR com reforço de fibras. Para água potável, a ficha determina substituí-la por outra mais adequada; confirme a especificação da vedação necessária para a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Adaptador rosqueável para sensores de processo	Descrição do componente.
Marca	ifm	Fabricante indicado na ficha.
Código do produto / SKU / Part Number	E40096	Identificação do produto.
GTIN	4021179056236	Identificador comercial informado na ficha.
Modelo	ADAPTER SI1/G1/2/VA	Designação de modelo informada no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
NCM	7307.29.00	Classificação informada no conjunto de dados do produto.

Área de aplicação e compatibilidade
Aplicação	Sensores de processo; aplicações industriais	Uso descrito para o adaptador.
Meios compatíveis	Fluidos líquidos e gasosos	Compatibilidade de meio informada na ficha; verificar condições específicas da aplicação.
Sondas de medição indicadas	SID, SFD, TN	Sondas associadas à profundidade de imersão indicada.

Dados mecânicos e de processo
Conexão do sensor	M18 x 1,5, rosca interna	Interface mecânica no lado do sensor.
Conexão de processo	G 1/2	Rosca de conexão ao processo.
Material	1.4404 (aço inoxidável / 316L)	Material indicado para o adaptador.
Resistência à pressão	100 bar / 10 MPa	Valor de pressão informado na ficha; observar também a nota específica para aplicações acima de 30 bar.
Torque de aperto	50 Nm	Torque especificado para o aperto.
Profundidade de imersão	21 mm	Valor informado para sondas de medição SID, SFD e TN.
Peso	57,9 g	Massa informada para o produto.

Vedação e condições de uso
Vedação incluída	1 vedação NBR com reforço de fibras	Acessório informado como incluído; para água potável, substituir por vedação mais adequada.
Aplicações acima de 30 bar	Utilizar adaptador de alta pressão adequado	Observação expressa na ficha do produto.
Uso com água potável	Substituir as vedações fornecidas por outras mais adequadas	Observação expressa na ficha do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E40096 é um adaptador mecânico rosqueável, sem conexão elétrica especificada.

Processo Conexão de processo G 1/2; conexão do sensor M18 x 1,5, rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 em ponto de processo G 1/2	✓	As conexões mecânicas correspondem às especificações do adaptador.
Aplicação com fluido líquido ou gasoso	✓	A ficha informa compatibilidade com fluidos líquidos e gasosos; devem ser observados os limites de pressão e os requisitos de vedação da aplicação.
Aplicação acima de 30 bar sem adaptador de alta pressão adequado	✗	A ficha orienta utilizar um adaptador de alta pressão adequado em aplicações acima de 30 bar.
Uso com água potável utilizando a vedação fornecida	✗	A ficha orienta substituir a vedação fornecida por outra mais adequada para água potável.
Montagem com rosca de sensor diferente de M18 x 1,5 ou rosca de processo diferente de G 1/2	✗	As dimensões de conexão especificadas para o adaptador não correspondem às roscas indicadas no cenário.

INSTALAÇÃO

Como instalar o Adaptador rosqueável IFM E40096 para sensores de processo, M18 x 1,5 para G 1/2, aço inoxidável 316L

Confirme que a conexão do sensor é M18 x 1,5 e que a conexão de processo requerida é G 1/2.
Verifique se o material e a vedação são adequados ao fluido e às condições da instalação.
Para água potável, substitua a vedação fornecida por outra mais adequada antes da montagem.
Em aplicações acima de 30 bar, selecione um adaptador de alta pressão adequado, conforme a ficha.
Monte o adaptador alinhando as roscas e evitando forçar o início do rosqueamento.
Aperte com torque de 50 Nm e confira a montagem e a vedação antes de operar.

Desenho Dimensional

ACESSÓRIOS

1 vedação NBR com reforço de fibras

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união após a montagem.	Vedação inadequada à aplicação, vedação danificada ou montagem fora das condições especificadas.	Inspecione a vedação, confirme se é adequada ao fluido e confira o aperto conforme o torque de 50 Nm indicado.
O adaptador não rosqueia corretamente no sensor.	A conexão do sensor pode não ser M18 x 1,5 ou a rosca pode ter iniciado desalinhada.	Confira a especificação da conexão do sensor e reinspecione o alinhamento antes de aplicar torque.
A conexão não se acopla ao ponto de processo.	A rosca do ponto de processo pode não corresponder a G 1/2.	Verifique a especificação da rosca de processo e compare-a com a conexão G 1/2 do adaptador.
Vazamento ou preocupação com a vedação em uso com água potável.	A vedação NBR com reforço de fibras fornecida pode não ser a vedação adequada para essa aplicação.	Confirme o tipo de fluido e substitua a vedação fornecida por outra mais adequada, conforme a orientação da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E40096 (Datasheet) Desenho em escala IFM E40096 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E40096 e para que serve?

É um adaptador rosqueável para montar sensores de processo com conexão M18 x 1,5 em uma conexão de processo G 1/2.

Que conexão de sensor e de processo ele aceita?

No lado do sensor, possui rosca interna M18 x 1,5; no lado do processo, a conexão é G 1/2.

O que vem incluído na embalagem?

A ficha informa uma peça e uma vedação NBR com reforço de fibras.

Ele serve para qualquer sensor ou processo com rosca diferente?

Não: as conexões especificadas são M18 x 1,5 para o sensor e G 1/2 para o processo. Para outras roscas, confirme a correspondência mecânica antes da compra.

Posso usar a vedação incluída com água potável?

A ficha orienta substituir as vedações fornecidas por outras mais adequadas para uso com água potável.

O que verificar se houver vazamento depois da instalação?

Confira se a vedação está íntegra e apropriada ao fluido e se a montagem foi apertada conforme o torque de 50 Nm indicado.

O que verificar se o adaptador não encaixar no sensor?

Confirme que a conexão do sensor é M18 x 1,5 e que a rosca iniciou alinhada; não force uma conexão que não corresponda.

Devo escolher este adaptador ou um modelo de alta pressão?

Para aplicações acima de 30 bar, a ficha orienta utilizar um adaptador de alta pressão adequado. O E40096 tem resistência à pressão especificada de 100 bar, mas essa informação não elimina a orientação específica para aplicações acima de 30 bar.

Qual torque devo usar na instalação?

O torque de aperto indicado para o E40096 é 50 Nm. Alinhe as roscas antes de apertar e verifique se a vedação é adequada à aplicação.

É necessário comprar um kit com o sensor?

A ficha apresenta o E40096 como uma peça e informa que uma vedação NBR com reforço de fibras está incluída. O sensor não consta como acessório incluído.
