E40096 IFM - Adaptador Rosqueável ifm para Sensores de Processo M18x1.5 para G 1/2 Inox

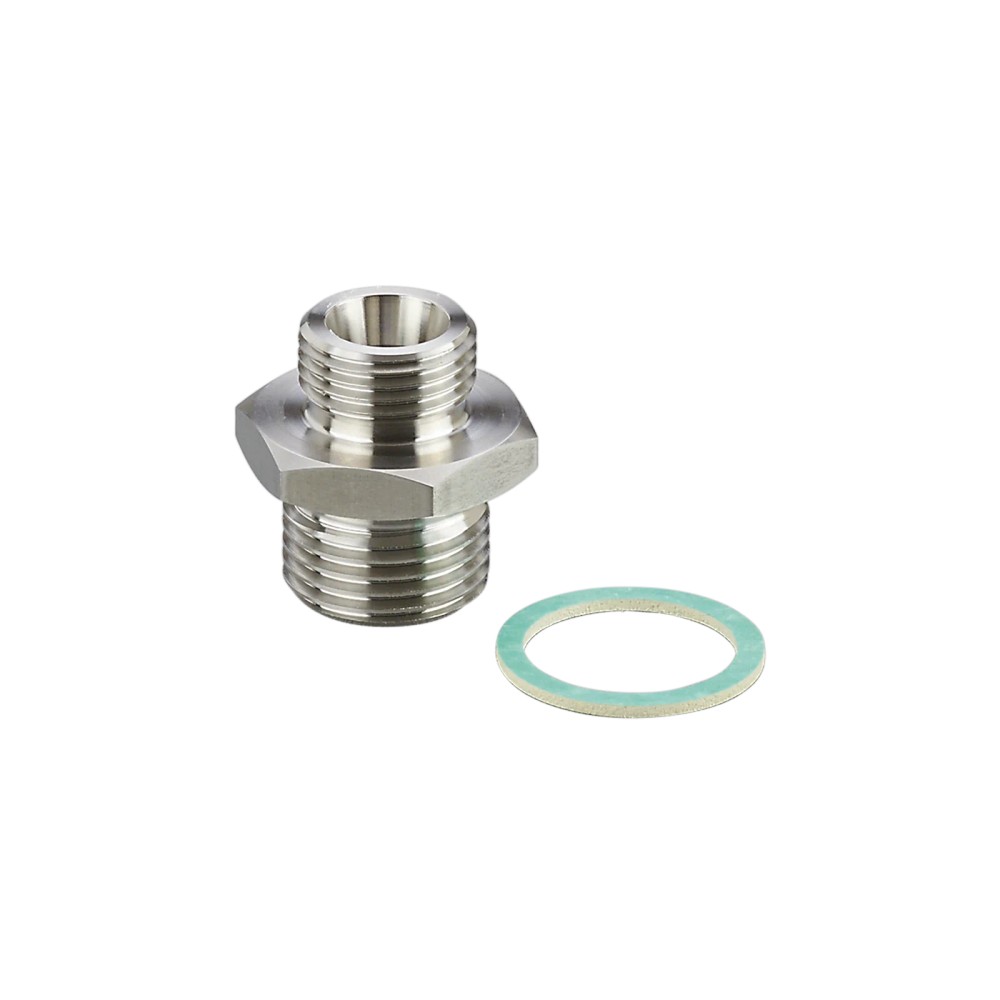

Imagem meramente ilustrativa

R$ 348,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E40096
EAN: 4021179056236
NCM do produto: 73072900

Destaques do Produto Rosca do sensor M18 x...mais

Fechar menu

Saiba mais sobre: "E40096 IFM - Adaptador Rosqueável ifm para Sensores de Processo M18x1.5 para G 1/2 Inox"

Destaques do Produto

Rosca do sensor

M18 x 1,5, rosca interna

Conexão de processo

G 1/2

Material

Aço inoxidável 1.4404 (316L)

Pressão especificada

Até 100 bar

Uso indicado na ficha

Sensores de processo; fluidos líquidos e gasosos

Vedação incluída

NBR com reforço de fibras

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E40096 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para G 1/2, aço inoxidável 316L

O E40096 é um adaptador rosqueável para conectar sensores de processo com rosca M18 x 1,5 a uma conexão de processo G 1/2. É fabricado em aço inoxidável 1.4404 (316L) e tem resistência à pressão especificada de até 100 bar. A ficha informa compatibilidade com fluidos líquidos e gasosos e inclui uma vedação NBR com reforço de fibras.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E40096
Marca	ifm
Tipo	Adaptador rosqueável para sensores de processo
Conexão do sensor	M18 x 1,5, rosca interna
Conexão de processo	G 1/2
Material	1.4404, aço inoxidável 316L
Resistência à pressão	100 bar / 10 MPa
Torque de aperto	50 Nm
Profundidade de imersão	21 mm; indicada para sondas SID, SFD e TN
Conteúdo da embalagem	1 adaptador; vedação NBR com reforço de fibras

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de sensores de processo com conexão M18 x 1,5 que precisam ser adaptadas a uma conexão de processo G 1/2.
Aplicações com fluidos líquidos ou gasosos, respeitando o limite de pressão especificado e a compatibilidade da vedação com o meio.
Uso com sondas de medição SID, SFD e TN quando a profundidade de imersão de 21 mm for adequada à instalação.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja conexão não corresponda a M18 x 1,5; a ficha identifica essa dimensão para a conexão do sensor.
Não utilizar como solução de alta pressão acima de 30 bar sem selecionar um adaptador de alta pressão adequado, conforme a observação do fabricante.
Para água potável, não utilizar a vedação fornecida sem substituí-la por uma vedação mais adequada, conforme orientação do fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: adaptação mecânica de sensores de processo com conexão M18 x 1,5 para conexão de processo G 1/2.
A ficha indica utilização com fluidos líquidos e gasosos; confirme a compatibilidade do material e da vedação com o fluido específico da instalação.
Para sondas de medição SID, SFD e TN, a ficha associa ao adaptador uma profundidade de imersão de 21 mm; verifique se essa referência atende à geometria da montagem.
Em aplicações acima de 30 bar, o fabricante orienta utilizar um adaptador de alta pressão adequado. Para água potável, substituir a vedação fornecida por outra mais adequada.
Possibilidade inferida: pode ser considerado em conjuntos industriais que requeiram essas interfaces roscadas, desde que pressão, fluido, vedação e requisitos de montagem sejam verificados no projeto.

COMO ESCOLHER

Antes de comprar o E40096 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para G 1/2, aço inoxidável 316L, verifique estes pontos:

Escolha o E40096

Quando o sensor de processo possui conexão M18 x 1,5 e a instalação requer conexão G 1/2, com pressão de operação compatível com o limite informado e material 1.4404 adequado ao projeto.

Verifique outra opção de adaptador

Se a aplicação operar acima de 30 bar, o fabricante orienta utilizar um adaptador de alta pressão adequado. Confirme também que a conexão do sensor, a conexão de processo e a vedação correspondem aos requisitos do sistema.

Avalie a vedação antes da montagem

A unidade acompanha vedação NBR com reforço de fibras. Para água potável, a ficha orienta substituí-la por outra mais adequada; a compatibilidade com outros meios deve ser confirmada para a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Adaptador rosqueável para sensores de processo	Componente mecânico de montagem; não é um sensor nem possui função elétrica indicada.
Aplicação	Sensores de processo	Aplicação informada na ficha do produto.
Meios compatíveis	Fluidos líquidos e gasosos	Compatibilidade informada; a adequação da vedação deve ser avaliada para o meio específico.
Modelo	ADAPTER SI1/G1/2/VA	Designação de modelo associada ao artigo E40096.
Código do artigo / SKU / Part number	E40096	Identificação do produto.
GTIN	4021179056236	Identificador comercial informado na ficha.
Categoria	Acessórios / adaptadores de montagem	Classificação informada para o produto.
Quantidade por embalagem	1 peça	Conteúdo unitário informado na ficha.

Conexões e dados mecânicos
Conexão do sensor	M18 x 1,5, rosca interna	Rosca de interface com o sensor.
Conexão de processo	G 1/2	Rosca de interface com o processo.
Material	1.4404, aço inoxidável 316L	Material especificado para o adaptador.
Profundidade de imersão	21 mm	Referência indicada para sondas de medição SID, SFD e TN.
Torque de aperto	50 Nm	Valor de torque informado na ficha; observar as instruções do fabricante na montagem.
Peso	57,9 g	Massa indicada nos dados do produto.

Pressão e vedação
Resistência à pressão	100 bar / 10 MPa	Limite informado na ficha; para aplicações acima de 30 bar, o fabricante orienta utilizar adaptador de alta pressão adequado.
Vedação incluída	NBR com reforço de fibras	Uma vedação acompanha o produto.
Observação para água potável	Substituir a vedação fornecida por outra mais adequada	Orientação expressa do fabricante para utilização com água potável.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: é um adaptador mecânico rosqueável, sem conexão elétrica especificada.

Processo Conexão do sensor: M18 x 1,5, rosca interna. Conexão de processo: G 1/2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de processo com conexão M18 x 1,5 e instalação em processo com conexão G 1/2	✓	As duas conexões constam na ficha do E40096.
Aplicação com fluido líquido ou gasoso, dentro da pressão especificada	✓	A ficha informa meios compatíveis líquidos e gasosos e resistência à pressão de até 100 bar; a observação para aplicações acima de 30 bar exige adaptador de alta pressão adequado.
Aplicação acima de 30 bar usando o E40096 sem avaliar a necessidade de adaptador de alta pressão	✗	A ficha recomenda utilizar um adaptador de alta pressão adequado em aplicações acima de 30 bar.
Utilização com água potável mantendo a vedação fornecida	✗	O fabricante orienta substituir a vedação fornecida por outra mais adequada para água potável.
Conexão elétrica, protocolo de comunicação ou transmissão de sinal	✗	O E40096 é um adaptador mecânico; não há conexão elétrica ou protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o E40096 IFM — Adaptador rosqueável para sensores de processo, M18 x 1,5 para G 1/2, aço inoxidável 316L

Confirme que a conexão do sensor é M18 x 1,5 e que a conexão requerida no processo é G 1/2.
Verifique a pressão de operação e consulte a orientação do fabricante para aplicações acima de 30 bar.
Confirme a compatibilidade da vedação NBR com reforço de fibras com o fluido; para água potável, substitua-a por uma vedação mais adequada.
Inspecione as roscas e as superfícies de assentamento antes da montagem; não instale componentes com danos ou contaminação visível.
Monte o adaptador alinhando as roscas, sem forçar o encaixe, e aplique o torque informado de 50 Nm conforme as condições de montagem.
Após a montagem, verifique a vedação e a ausência de vazamento nas condições de operação da instalação.

Desenho Dimensional

ACESSÓRIOS

1 vedação NBR com reforço de fibras

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	Vedação incompatível ou danificada, assentamento inadequado, roscas desalinhadas ou aperto fora das condições requeridas.	Despressurize o conjunto e inspecione a vedação, as superfícies de contato e o alinhamento das roscas; confira o torque indicado na ficha.
O adaptador não inicia o rosqueamento ou apresenta encaixe forçado.	A conexão do sensor pode não corresponder a M18 x 1,5 ou a rosca pode estar desalinhada ou danificada.	Compare a rosca do sensor com a especificação M18 x 1,5 e examine as roscas antes de reapertar.
Falha de vedação em serviço com água potável.	A vedação NBR com reforço de fibras fornecida pode não ser adequada para essa aplicação.	Confirme se a vedação fornecida foi substituída por outra mais adequada, conforme a observação do fabricante.
Problema de pressão ou vazamento em aplicação acima de 30 bar.	A instalação pode exigir um adaptador de alta pressão adequado, conforme a orientação do fabricante.	Verifique a pressão real de operação e confirme se foi selecionado o adaptador de alta pressão requerido para a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E40096 em português (Datasheet) Desenho em escala do E40096 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o adaptador IFM E40096?

Ele adapta a conexão M18 x 1,5 de sensores de processo para uma conexão de processo G 1/2. É um componente mecânico, sem função elétrica especificada.

O que acompanha o E40096?

A embalagem contém uma peça e uma vedação NBR com reforço de fibras.

O E40096 serve para aplicações acima de 30 bar?

A ficha informa resistência à pressão de até 100 bar, mas orienta utilizar um adaptador de alta pressão adequado em aplicações acima de 30 bar. Confirme a seleção para as condições específicas do sistema.

Posso usar a vedação que acompanha o produto em água potável?

A ficha orienta substituir a vedação fornecida por outra mais adequada para água potável. Verifique a especificação da vedação substituta para a aplicação.

O adaptador não rosqueia no meu sensor; o que devo conferir antes de trocar?

Confira se a conexão do sensor é M18 x 1,5 e se as roscas estão alinhadas e sem danos. Não force o encaixe se houver resistência.

Há vazamento depois da instalação; como faço o diagnóstico?

Verifique a condição e o assentamento da vedação, o alinhamento das roscas e as condições de aperto. Se a aplicação operar acima de 30 bar, confira também a orientação do fabricante sobre adaptador de alta pressão.

Como decido entre o E40096 e outro adaptador?

Escolha o E40096 quando precisar combinar M18 x 1,5 no sensor com G 1/2 no processo e as condições da aplicação forem compatíveis. Para aplicações acima de 30 bar, considere um adaptador de alta pressão adequado, conforme orientação do fabricante.

É melhor comprar o adaptador com a vedação ou adquirir as peças separadamente?

O E40096 é fornecido com uma vedação NBR com reforço de fibras. Para água potável, a ficha orienta substituí-la por outra mais adequada; confirme se a vedação necessária à aplicação está disponível separadamente.

Qual torque devo aplicar na instalação?

A ficha informa torque de aperto de 50 Nm. Alinhe as roscas durante a montagem e consulte a documentação do fabricante para as condições aplicáveis.

Preciso fazer ligação elétrica ou configurar algum protocolo?

Não. O E40096 é um adaptador mecânico e a ficha não especifica ligação elétrica ou protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Conexão de processo

Interface rosqueada usada para integrar o conjunto à conexão do processo. (Ref.: G 1/2)

Rosca M18 x 1,5

Designação da conexão do sensor indicada para o adaptador; corresponde à interface de rosca do lado do sensor. (Ref.: M18 x 1,5, rosca interna)

Aço inoxidável 316L

Material do adaptador identificado na ficha pela designação 1.4404. (Ref.: material 1.4404 / 316L)

NBR

Material elastomérico da vedação fornecida, com reforço de fibras. (Ref.: vedação NBR com reforço de fibras)

Torque de aperto

Valor de torque indicado para a montagem do adaptador. (Ref.: 50 Nm)
