Cabo de Ligação Y IFM E3R100

Pré-visualizar: E3R100 IFM - Cabo de Ligação Y HFM Automação Industrial 2m IP54

E3R100 IFM - Cabo de Ligação Y HFM Automação Industrial 2m IP54

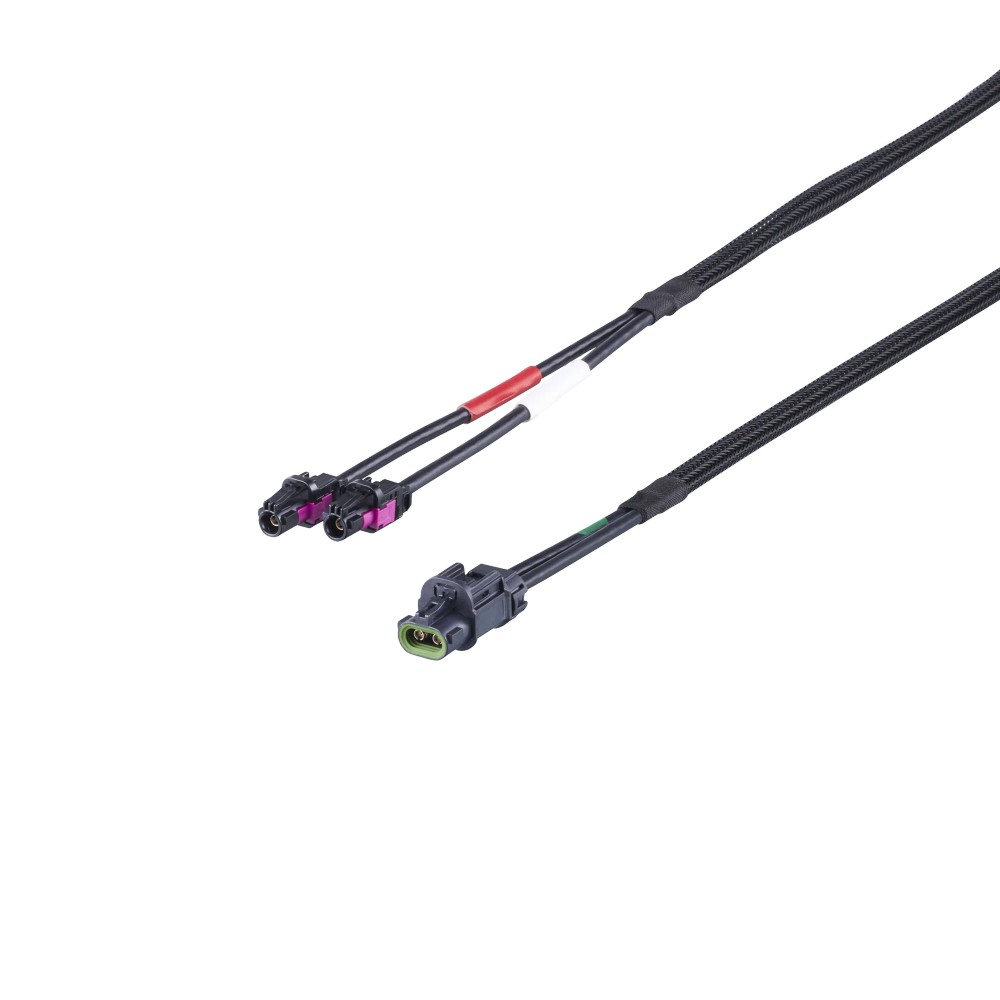

Imagem meramente ilustrativa

R$ 442,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E3R100
EAN: 4021179335850
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 2...mais

Fechar menu

Saiba mais sobre: "E3R100 IFM - Cabo de Ligação Y HFM Automação Industrial 2m IP54"

Destaques do Produto

Comprimento do cabo

2 m

Topologia de conexão

1 x HFM-Dual para câmera e 2 x HFM-Single para unidade de processamento

Tensão de operação

< 50 V AC / < 60 V DC

Proteção

IP54

Compatibilidade de interface

Conexões HFM; confirme os dispositivos e a atribuição no datasheet

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E3R100 IFM - Cabo de Ligação Y HFM Automação Industrial 2m IP54

O E3R100 é um cabo de ligação em Y HFM de 2 m para conectar uma câmera 2D/3D a uma unidade de processamento de vídeo compatível. Possui uma conexão HFM-Dual reta para a câmera e duas conexões HFM-Single retas para processamento. Sua tensão de operação informada é inferior a 50 V AC, e o grau de proteção é IP54.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação em Y HFM
Comprimento	2 m
Conexão para câmera 2D/3D	1 x HFM-Dual, reto
Conexões para unidade de processamento de vídeo	2 x HFM-Single, retas
Tensão de operação	< 50 V AC / < 60 V DC
Grau de proteção	IP54
Material do invólucro	PBT-GF20
Diâmetro do cabo	3,3 mm
Temperatura ambiente	-10...60 °C
Amortecimento	1,6 dB/m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação entre uma câmera 2D/3D com conexão HFM-Dual e uma unidade de processamento de vídeo com duas conexões HFM-Single, desde que os dispositivos indiquem compatibilidade com este cabo.
Instalações que requeiram 2 m de comprimento, tensão dentro dos limites especificados e grau de proteção IP54.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento superior a 2 m sem confirmar a compatibilidade de outro cabo com os dispositivos e a instalação.
Aplicações com tensão acima dos limites especificados ou que exijam grau de proteção superior a IP54.
Conexões que não correspondam às interfaces HFM-Dual e HFM-Single indicadas para este cabo.

APLICAÇÕES E USO

Uso indicado na ficha: aplicações industriais e de automação industrial, para conexão entre câmera 2D/3D e unidade de processamento de vídeo na configuração HFM especificada.
Possibilidade de uso: instalações que necessitem de um cabo de 2 m e cujas condições estejam dentro da tensão, temperatura e proteção declaradas; confirme os modelos conectados no datasheet.
A ficha não declara adequação para imersão, exposição a jatos de alta pressão ou aplicações que exijam proteção superior a IP54.

COMO ESCOLHER

Antes de comprar o E3R100 IFM - Cabo de Ligação Y HFM Automação Industrial 2m IP54, verifique estes pontos:

Escolha o E3R100 quando

A instalação exigir a topologia indicada de uma conexão HFM-Dual para câmera 2D/3D e duas conexões HFM-Single para unidade de processamento, com cabo de 2 m e condições dentro dos limites declarados.

Considere outra configuração quando

O equipamento tiver conectores diferentes, a distância exigir outro comprimento ou as condições elétricas e de proteção excederem os limites deste modelo. Confirme a combinação de dispositivos e o cabo requerido na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação em Y	Classificação informada para o produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	E3R100	Código de identificação do produto.
GTIN	4021179335850	Identificador comercial informado.
Categoria	Tecnologia de conexão	Categoria indicada no anúncio.

Conexões e configuração
Conexão elétrica - câmera 2D/3D	1 x HFM-Dual, reto	Interface e quantidade indicadas para conexão da câmera.
Conexão elétrica - unidade de processamento de vídeo	2 x HFM-Single, reto	Interfaces e quantidade indicadas para conexão à unidade de processamento.
Configuração	Cabo HFM em Y	Descrição do catálogo: HFM Y CABLE 2 X S/S/M S/D/M A 2,0M.
Protocolo de comunicação	Não especificado	A ficha fornecida não identifica protocolo.

Dados elétricos
Tensão de operação AC	< 50 V AC	Limite indicado no anúncio.
Tensão de operação DC	< 60 V DC	Valor informado nos atributos do catálogo.
Resistência externa (Ri)	50 (± 3 %) Ω	Valor informado no catálogo.
Amortecimento	1,6 dB/m	Valor informado no catálogo; considerar em relação ao comprimento do cabo.
Classe de proteção	III	Classificação indicada no catálogo.

Condições ambientais e proteção
Grau de proteção	IP54	Grau de proteção informado para o produto.
Temperatura ambiente	-10...60 °C	Faixa indicada no catálogo.
Temperatura ambiente (móvel)	-10...60 °C	Faixa informada para condição móvel no catálogo.
Certificações	CE, UKCA	Certificações declaradas no catálogo.

Dados mecânicos
Comprimento	2 m	Comprimento nominal informado no anúncio e no catálogo.
Diâmetro do cabo	3,3 mm	Diâmetro informado para o cabo.
Material do invólucro	PBT-GF20	Material indicado para o invólucro.
Raio de curvatura mínimo (instalação fixa)	19,8 mm	Valor informado para instalação fixa; respeitar a condição de instalação indicada pelo fabricante.
Raio de curvatura mínimo (instalação solta)	56 mm	Valor informado para instalação solta; respeitar a condição de instalação indicada pelo fabricante.
Peso	91,62 g	Valor informado no catálogo.
Unidades por embalagem	1 peça	Quantidade de embalagem informada no catálogo.

COMPATIBILIDADE

Comunicação

• Cabo de conexão HFM para a ligação indicada entre câmera 2D/3D e unidade de processamento de vídeo.

• Não há protocolo de comunicação especificado na ficha fornecida.

Conexões

Elétrica 1 x HFM-Dual reto para câmera 2D/3D e 2 x HFM-Single retas para unidade de processamento de vídeo. Tensão de operação informada: < 50 V AC / < 60 V DC. Confirme a pinagem e os requisitos elétricos dos dispositivos no datasheet.

Processo Conexões elétricas HFM; não há conexão de processo mecânica especificada para este cabo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Câmera 2D/3D com conexão HFM-Dual e unidade de processamento com duas conexões HFM-Single, ambas declaradas compatíveis com o cabo	✓	A ficha especifica essa configuração de conexões; a compatibilidade dos modelos de dispositivo deve ser confirmada na documentação IFM.
Equipamento com conectores diferentes de HFM-Dual e HFM-Single	✗	As interfaces especificadas para o cabo não correspondem aos conectores descritos no cenário.
Aplicação dentro dos limites de tensão e temperatura declarados, com proteção requerida de até IP54	✓	A ficha informa tensão inferior a 50 V AC / 60 V DC, faixa ambiente de -10...60 °C e grau IP54.
Aplicação que exige tensão acima dos limites declarados ou proteção superior a IP54	✗	Essas exigências excedem os valores especificados para o produto.

INSTALAÇÃO

Como instalar o E3R100 IFM - Cabo de Ligação Y HFM Automação Industrial 2m IP54

Confirme nos manuais dos equipamentos que a câmera utiliza a conexão HFM-Dual e que a unidade de processamento aceita duas conexões HFM-Single.
Desenergize os dispositivos antes de conectar ou desconectar o cabo.
Inspecione conectores e cabo; não utilize o conjunto se houver dano visível.
Conecte a extremidade HFM-Dual à câmera e as duas HFM-Single à unidade de processamento conforme a identificação dos equipamentos.
Disponha o cabo sem exceder os limites de curvatura especificados para a condição fixa ou solta da instalação.
Verifique o assentamento dos conectores e, antes de energizar, confirme tensão e condições ambientais compatíveis com a ficha.

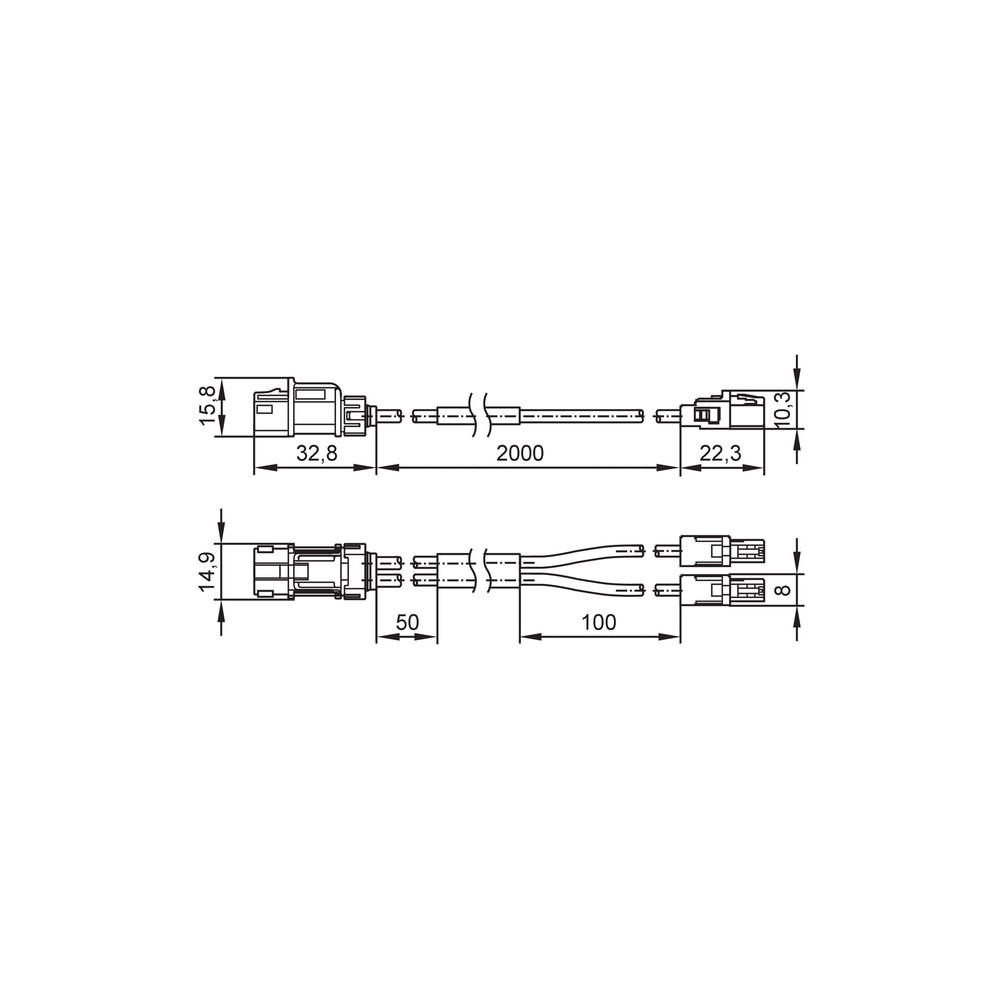

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A câmera ou a unidade de processamento não reconhece a conexão.	Conector não totalmente encaixado, ligação às interfaces incorretas ou incompatibilidade entre os modelos dos dispositivos.	Verifique a identificação HFM-Dual/HFM-Single, o assentamento dos conectores e a compatibilidade dos modelos nos documentos IFM.
A conexão funciona de forma intermitente quando o cabo é movimentado.	Possível dano no cabo ou esforço mecânico/curvatura fora das condições de instalação.	Inspecione o cabo e os conectores e confira a instalação em relação aos raios mínimos especificados para condição fixa ou solta.
O conjunto não opera ou apresenta falha após a energização.	Tensão ou condições de operação fora dos limites declarados, ou conexão incorreta.	Meça a tensão aplicada e compare com os limites da ficha; confirme também a configuração de conexões no datasheet dos dispositivos.
Há degradação ou instabilidade na ligação em um percurso longo.	O comprimento ou o amortecimento do cabo pode não atender aos requisitos da instalação.	Confirme o comprimento utilizado e consulte o datasheet e os requisitos da câmera e da unidade de processamento antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet E3R100 (Datasheet) Desenho em escala E3R100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E3R100 e com quais equipamentos ele é usado?

É um cabo de ligação em Y HFM destinado à conexão indicada entre uma câmera 2D/3D e uma unidade de processamento de vídeo. Confirme os modelos dos equipamentos no datasheet IFM.

Quais conexões e quantidade de peças vêm na embalagem?

A ficha descreve uma conexão HFM-Dual reta e duas HFM-Single retas; o catálogo informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso usar este cabo em equipamento que não tenha conexões HFM?

A ficha especifica conexões HFM-Dual e HFM-Single, portanto conectores diferentes não correspondem à configuração indicada. A compatibilidade de adaptadores não é informada.

Este cabo serve para uma instalação que exige proteção acima de IP54?

Não é indicado para uma exigência superior ao grau IP54 declarado. Consulte o fabricante se a aplicação exigir outro nível de proteção.

A câmera não é reconhecida pela unidade de processamento; o cabo pode ser a causa?

Pode haver conexão incompleta, ligação às interfaces erradas ou incompatibilidade entre os modelos. Verifique os conectores e a configuração prescrita nos documentos dos equipamentos antes de trocar o cabo.

A ligação cai quando mexo no cabo; o que devo conferir?

Inspecione o cabo e os conectores para identificar danos e confira se a instalação respeita o raio de curvatura aplicável. Se não houver dano aparente, valide a compatibilidade dos dispositivos e a instalação.

Devo comprar este modelo ou escolher um cabo mais longo?

O E3R100 tem comprimento de 2 m. Se a distância requerida for maior, selecione outra configuração somente após confirmar no fabricante a compatibilidade elétrica e de conectores.

É melhor comprar o cabo em Y ou cabos avulsos?

O E3R100 corresponde à configuração em Y com uma conexão HFM-Dual e duas HFM-Single. A ficha não especifica equivalência ou substituição por cabos avulsos; confirme a arquitetura no manual dos equipamentos.

Que cuidado devo ter ao instalar o E3R100?

Confirme as interfaces dos dispositivos, desenergize-os antes da conexão e respeite os raios de curvatura especificados para instalação fixa ou solta.

Este cabo pode operar em qualquer temperatura dentro de uma instalação industrial?

A faixa ambiente declarada é de -10...60 °C. Para condições fora dela, consulte o fabricante antes de selecionar o cabo.

GLOSSÁRIO TÉCNICO

HFM-Dual

Tipo de conexão indicado para a extremidade ligada à câmera 2D/3D. (Ref.: Conexão elétrica - câmera 2D/3D: 1 x HFM-Dual, reto)

HFM-Single

Tipo de conexão indicado para as extremidades ligadas à unidade de processamento de vídeo. (Ref.: Conexão elétrica - unidade de processamento de vídeo: 2 x HFM-Single, reto)

IP54

Grau de proteção declarado para o produto; define a proteção conforme a classificação IP, sem indicar adequação a exigências superiores. (Ref.: Grau de proteção: IP54)

Amortecimento

Redução de sinal especificada por unidade de comprimento do cabo. (Ref.: Amortecimento: 1,6 dB/m)

Raio de curvatura mínimo

Limite de curvatura informado para evitar instalação abaixo dos valores especificados; varia conforme instalação fixa ou solta. (Ref.: 19,8 mm fixa; 56 mm solta)
