Cabo Conexão Fêmea M12 ifm 10m PUR

Pré-visualizar: E3M133 IFM - Cabo de Conexão Fêmea M12 Aplicações Móveis 10m PUR IP68

E3M133 IFM - Cabo de Conexão Fêmea M12 Aplicações Móveis 10m PUR IP68

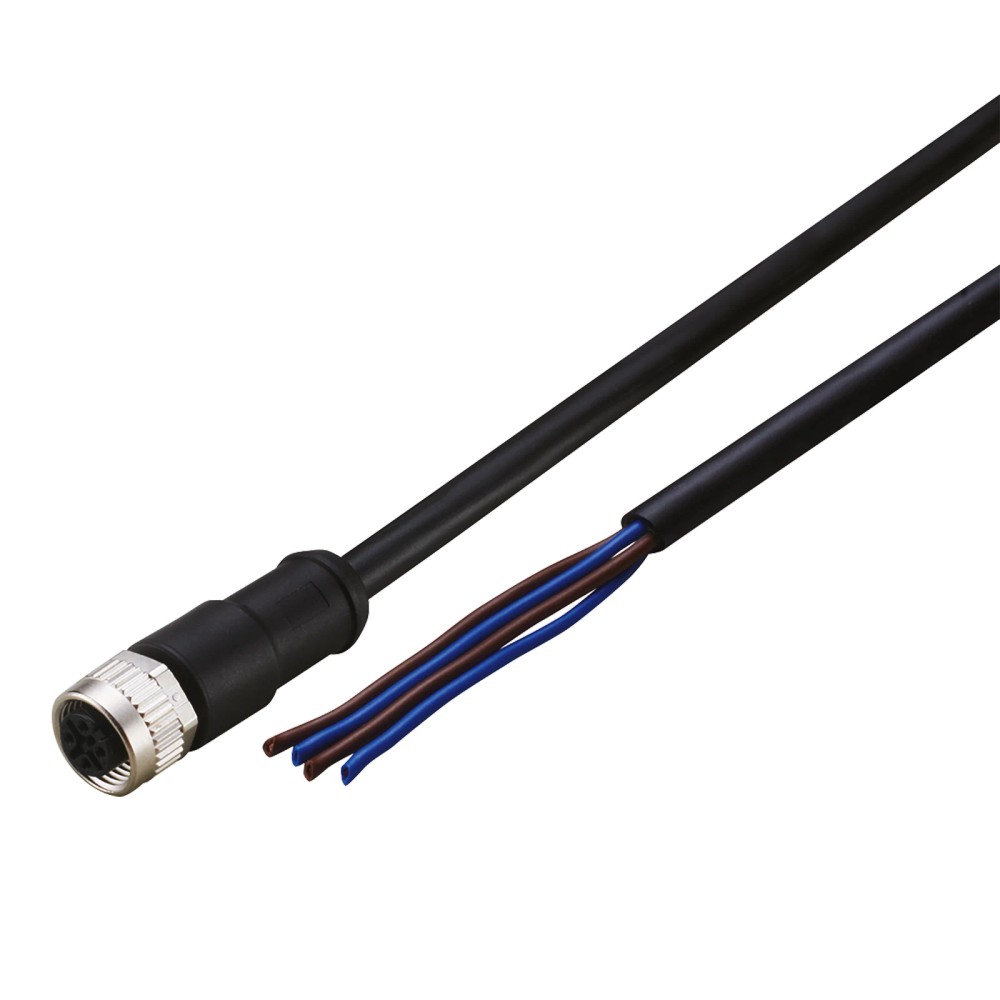

Imagem meramente ilustrativa

R$ 522,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E3M133
EAN: 4021179286626
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "E3M133 IFM - Cabo de Conexão Fêmea M12 Aplicações Móveis 10m PUR IP68"

Destaques do Produto

Tipo de Conector

Fêmea M12

Comprimento

10 m

Material

PUR

Grau de Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E3M133 IFM - Cabo de Conexão Fêmea M12 Aplicações Móveis 10m PUR IP68

O E3M133 é um cabo de conexão fêmea M12 da IFM, projetado para aplicações móveis exigentes. Com 10 metros de extensão e revestimento em PUR, ele oferece alta flexibilidade e durabilidade mecânica. Possui grau de proteção IP68 e contatos banhados a ouro para garantir conexões estáveis mesmo em ambientes industriais severos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E3M133
Comprimento	10 m
Grau de Proteção	IP68
Material	PUR
Temperatura Min	-40 °C
Temperatura Max	85 °C
Conector	M12 Reto

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis
Ambientes com vibração mecânica
Instalações que exigem flexibilidade frequente
Ambientes industriais com risco de entrada de água (IP68)

⚠ Considere outro se precisa de:

Instalações expostas a temperaturas superiores a 85 °C
Áreas com produtos químicos agressivos incompatíveis com PUR
Uso em sistemas com tensão de operação acima de 60V DC

APLICAÇÕES E USO

Sistemas de automação móvel com vibração intensa
Ambientes onde o cabo está sujeito a dobras e deslocamentos frequentes
Conexões de sensores em ambientes com exposição a umidade

COMO ESCOLHER

Antes de comprar o E3M133 IFM - Cabo de Conexão Fêmea M12 Aplicações Móveis 10m PUR IP68, verifique estes pontos:

Escolha este modelo se

Você precisa de um cabo resiliente para automação móvel com alta resistência a flexão e ambientes industriais hostis.

Busque alternativa se

A instalação for fixa e sem vibração, permitindo o uso de cabos padrão de PVC mais econômicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material de revestimento	PUR	Poliuretano, alta resistência a óleos e desgaste.
Material da porca	Zinco moldado sob pressão	Material do componente de bloqueio mecânico.

Dados Elétricos
Tensão de operação	< 25 AC / < 60 DC V	Limite de tensão para operação segura.
Contatos	Banhados a ouro	Melhora a condutividade e resistência à oxidação.

Condições Ambientais
Grau de proteção	IP 68	Resistência a poeira e imersão em água.
Temperatura de operação	-40 a 85 °C	Faixa de temperatura ambiente permitida.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais/binários

• IO-Link (compatível com a pinagem A-coded)

Conexões

Elétrica 4 condutores, 0.75 mm²

Processo Conector Fêmea M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações de robótica móvel	✓	O cabo possui alta tolerância a dobras e movimentos cíclicos.
Imersão prolongada em produtos químicos	✗	O material PUR possui limitações de resistência química específica.

INSTALAÇÃO

Como instalar o E3M133 IFM - Cabo de Conexão Fêmea M12 Aplicações Móveis 10m PUR IP68

Verifique a compatibilidade do dispositivo receptor com conector M12.
Inspecione a rosca do conector quanto a sujeira.
Alinhe os pinos do conector fêmea com a contraparte macho.
Insira o conector até o final.
Gire a porca de travamento de zinco manualmente até sentir resistência.
Aperte levemente com ferramenta adequada para garantir a vedação IP68.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção do sinal ou falha de comunicação intermitente.	Dobra excessiva abaixo do raio mínimo permitido.	Realizar teste de continuidade com multímetro enquanto dobra levemente o cabo.
Oxidação nos pinos ou falha no isolamento.	Aperto incorreto do conector fêmea, permitindo infiltração.	Inspecionar visualmente os pinos do conector quanto a sinais de corrosão ou umidade.
Deformação do revestimento externo ou endurecimento do cabo.	Exposição a temperaturas acima de 85 °C.	Verificar se o cabo apresenta sinais de ressecamento ou rachaduras.
Queda de sinal sob vibração.	Contato frouxo no M12.	Verificar se a porca de zinco está devidamente travada e firme.

DOCUMENTAÇÃO TÉCNICA

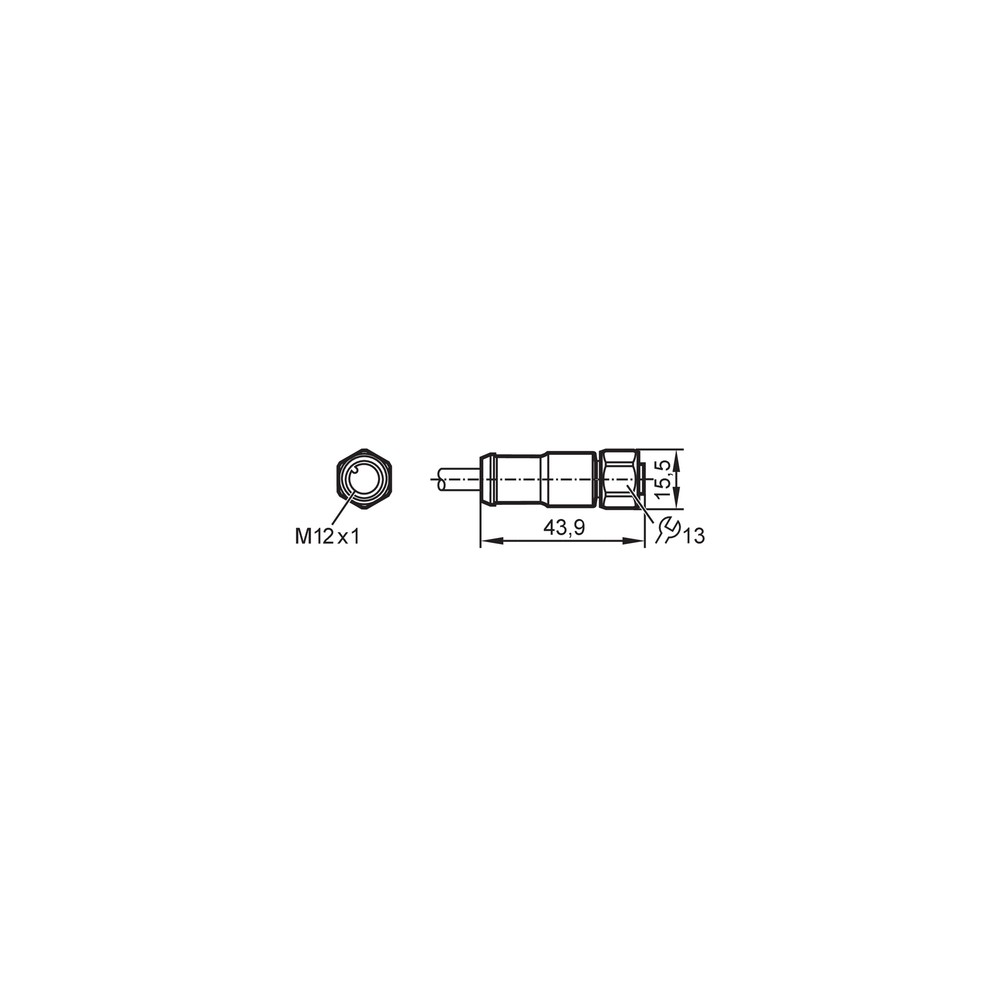

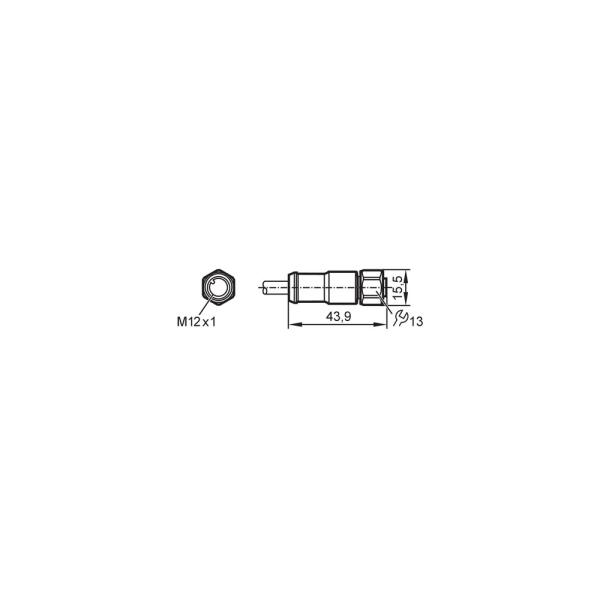

Folha de Dados Técnicos E3M133 (Datasheet) Desenho em escala 2D (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo IFM E3M133?

O E3M133 é um cabo de conexão industrial com conector fêmea M12, projetado para aplicações móveis e ambientes severos com grau de proteção IP68.

O que acompanha o produto E3M133?

O cabo acompanha 10 metros de extensão, revestimento em PUR, conectores M12 retos com 4 pinos e contatos banhados a ouro para alta condutividade.

Para que tipo de aplicação este cabo não é recomendado?

Este cabo não é indicado para aplicações estáticas onde não haja necessidade de resistência a dobras, nem para ambientes onde a temperatura exceda os 85 °C.

Existe alguma restrição de compatibilidade química para o material do cabo?

O produto possui especificações de material que o tornam incompatível com agentes químicos agressivos que degradam o poliuretano (PUR).

Como diagnosticar problemas de conexão no campo?

Sintomas comuns incluem falha na transmissão de sinal ou intermitência, geralmente causados por quebra interna de condutores devido a flexão excessiva fora da especificação.

O que verificar antes de decidir pela substituição do cabo?

Verifique a integridade do revestimento externo e a continuidade elétrica dos fios. Se o conector M12 estiver oxidado ou com contatos deformados, a substituição é necessária.

Qual a vantagem deste cabo em relação a modelos comuns?

Este cabo E3M133 é otimizado para aplicações móveis devido à sua resistência a dobras e deslocamentos, superando cabos padrão de PVC em durabilidade mecânica.

Posso estender o comprimento deste cabo com outros modelos?

Sim, é uma peça única de conexão. Para longas distâncias, ele deve ser utilizado conforme o comprimento especificado de 10 metros, sem emendas, para garantir a integridade do sinal.

Quais os cuidados essenciais na instalação?

Utilize uma chave dinamométrica para o aperto do conector M12, garantindo o torque adequado para vedação IP68 sem danificar a porca de zinco.

Qual a procedência deste cabo de conexão?

O E3M133 é um componente original da IFM Electronic, fabricado seguindo normas rigorosas de automação industrial para garantir a compatibilidade com sensores e distribuidores M12.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo altamente resistente à abrasão, óleo e intempéries (Ref.: Características dos cabos IFM).

IP68

Grau de proteção contra entrada de poeira e submersão contínua em água (Ref.: IEC 60529).

M12

Padrão de conector circular de 12 mm amplamente utilizado na automação industrial (Ref.: Norma IEC 61076-2-101).

Raio de flexão

O raio mínimo que o cabo pode ser curvado sem danificar sua estrutura interna (Ref.: 30 mm).

Zinco moldado sob pressão

Material utilizado na porca de travamento do conector para garantir resistência mecânica e proteção contra corrosão (Ref.: Dados mecânicos).
