Kit de Montagem E3D103 para Sensores 3D ifm

Pré-visualizar: E3D103 IFM - Kit de Montagem ifm para Sensores 3D O3D Aço Inoxidável 14mm

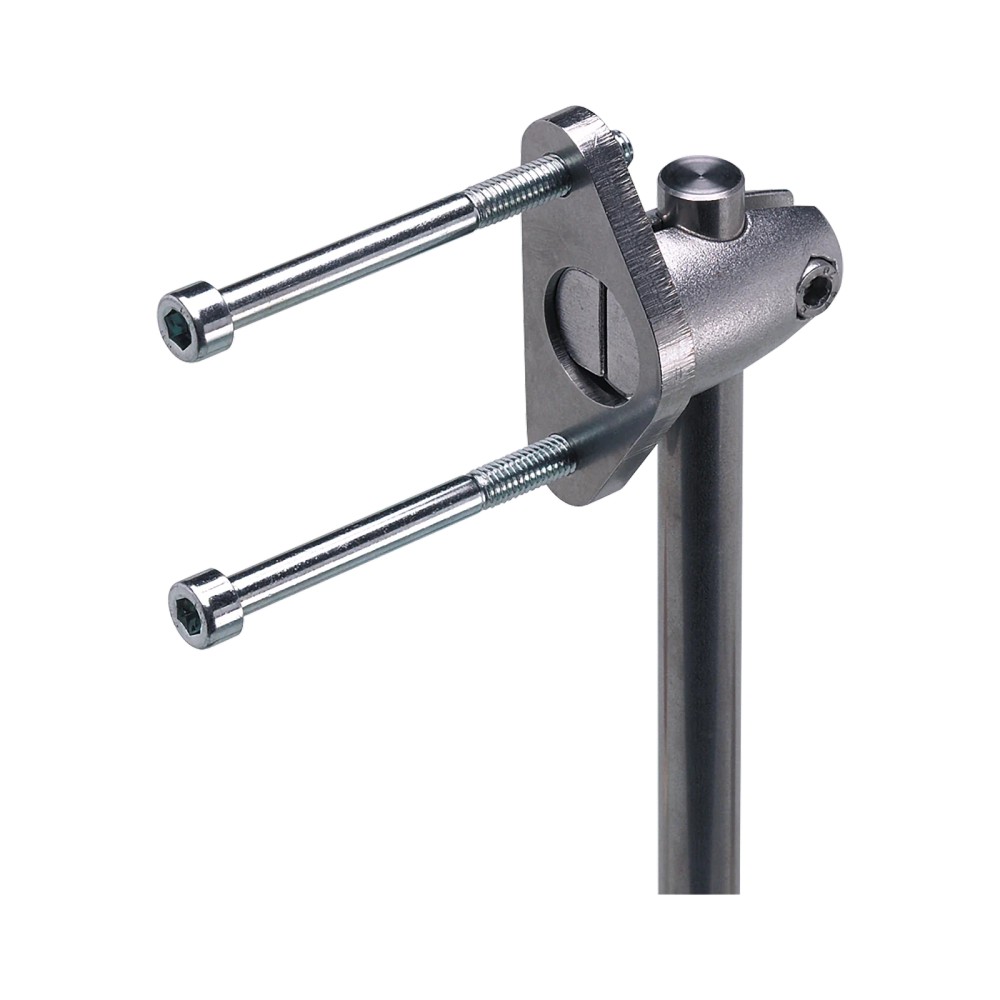

E3D103 IFM - Kit de Montagem ifm para Sensores 3D O3D Aço Inoxidável 14mm

Imagem meramente ilustrativa

R$ 413,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E3D103
EAN: 4021179238809
NCM do produto: 73269090

Destaques do Produto Dispositivo compatível informado...mais

Fechar menu

Saiba mais sobre: "E3D103 IFM - Kit de Montagem ifm para Sensores 3D O3D Aço Inoxidável 14mm"

Destaques do Produto

Dispositivo compatível informado

Sensores 3D ifm O3D

Configuração de montagem

Perfil cilíndrico

Diâmetro do perfil

14 mm

Fixadores incluídos

2 parafusos M6 x 75 mm

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Kit de Montagem ifm E3D103 para Sensores 3D O3D, perfil cilíndrico de 14 mm, aço inoxidável

O E3D103 é um kit de montagem para sensores 3D ifm da linha O3D, destinado à fixação por perfil cilíndrico. Inclui elemento de fixação em aço inoxidável 1.4301 (304), cilindro de fixação em aço inoxidável 1.4408 e dois parafusos M6 x 75 mm. O diâmetro de montagem especificado é 14 mm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E3D103
Aplicação indicada	Sensores 3D ifm O3D
Tipo de montagem	Perfil cilíndrico
Diâmetro de montagem	14 mm
Material do elemento de fixação	Aço inoxidável 1.4301 (304)
Material do cilindro de fixação	Aço inoxidável 1.4408
Parafusos incluídos	2 × M6 x 75 mm
Quantidade por embalagem	1 peça
Peso informado	155,5 g
SKU / GTIN	E3D103 / 4021179238809

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores 3D ifm O3D quando a aplicação utilizar perfil cilíndrico de 14 mm.
Aplicações em que sejam necessários o elemento de fixação, o cilindro de fixação e os dois parafusos M6 x 75 mm fornecidos no kit.

⚠ Considere outro se precisa de:

Não selecione com base apenas na aparência do sensor: confirme que o dispositivo é do tipo O3D e que o arranjo de montagem requer perfil cilíndrico de 14 mm.
A ficha não confirma compatibilidade com outras famílias de sensores, outros diâmetros de perfil ou aplicações que exijam especificações mecânicas diferentes. Consulte o desenho e os documentos do fabricante antes de usar nessas condições.

APLICAÇÕES E USO

Uso indicado: fixação mecânica de sensores 3D ifm do tipo O3D em perfil cilíndrico de 14 mm.
O kit inclui dois parafusos M6 x 75 mm e componentes de fixação em aço inoxidável, conforme os materiais especificados na ficha.
Possibilidade de uso em uma estrutura com perfil cilíndrico de 14 mm: confirme a geometria e o método de instalação no desenho e no datasheet; a ficha não informa condições ambientais nem limites de carga.

COMO ESCOLHER

Antes de comprar o Kit de Montagem ifm E3D103 para Sensores 3D O3D, perfil cilíndrico de 14 mm, aço inoxidável, verifique estes pontos:

Quando escolher o E3D103

Escolha este kit para sensores 3D ifm O3D quando a montagem prevista for em perfil cilíndrico de 14 mm. O conjunto inclui dois parafusos M6 x 75 mm.

Quando verificar outra configuração

Se o equipamento não for O3D ou se o suporte disponível não corresponder a um perfil cilíndrico de 14 mm, confirme no desenho do fabricante se o E3D103 atende à geometria. A ficha não especifica uma alternativa compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Marca	ifm	Marca informada para o produto.
Modelo	E3D103	Código de modelo do kit.
SKU / Part Number	E3D103	Identificadores do produto no anúncio.
GTIN	4021179238809	Identificador comercial informado.
Tipo de produto	Kit de montagem para sensores 3D	Classificação do acessório.
Quantidade por embalagem	1 peça	Unidade fornecida por embalagem.

Aplicação e montagem
Dispositivo indicado	Sensores 3D tipos O3D	Modelo/família de aplicação indicada na ficha.
Tipo de montagem	Perfil cilíndrico	Configuração de montagem especificada.
Diâmetro de montagem	14 mm	Diâmetro informado para o perfil cilíndrico.
Modelo de montagem	Montagem do cilindro de aperto	Descrição da configuração do kit para tipos O3D.

Materiais e componentes
Material do elemento de fixação	1.4301 (aço inoxidável 304)	Material especificado para o elemento de fixação.
Material do cilindro de fixação	1.4408 (aço inoxidável)	Material especificado para o cilindro de fixação.
Parafusos incluídos	2 parafusos cilíndricos M6 x 75 mm	Quantidade e dimensão indicadas para os fixadores fornecidos.

Dados físicos
Peso	155,5 g	Valor informado no conjunto de atributos do produto.
NCM	7326.90.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: trata-se de um kit de montagem mecânica, sem conexão elétrica especificada.

Processo Não aplicável: o produto é um acessório de montagem, não possui conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor 3D ifm do tipo O3D em perfil cilíndrico de 14 mm	✓	A aplicação O3D e o tipo de montagem em perfil cilíndrico de 14 mm são informados para o kit.
Sensor de outra família ou perfil com diâmetro diferente de 14 mm	✗	A ficha não declara compatibilidade para essas configurações; confirmar dimensões e compatibilidade com o fabricante antes da seleção.
Necessidade de conexão elétrica ou protocolo de comunicação	✗	O E3D103 é um acessório mecânico e não especifica interface elétrica nem comunicação.

INSTALAÇÃO

Como instalar o Kit de Montagem ifm E3D103 para Sensores 3D O3D, perfil cilíndrico de 14 mm, aço inoxidável

Confirme no rótulo e na documentação que o sensor 3D é do tipo O3D.
Verifique se a estrutura de montagem corresponde a um perfil cilíndrico de 14 mm.
Consulte o desenho dimensional do E3D103 para conferir a geometria e a orientação dos componentes.
Posicione o elemento de fixação e o cilindro de fixação conforme a configuração apresentada pelo fabricante.
Utilize os dois parafusos M6 x 75 mm fornecidos para realizar a fixação mecânica.
Após a montagem, verifique o aperto e a estabilidade do conjunto; consulte o datasheet para instruções adicionais.

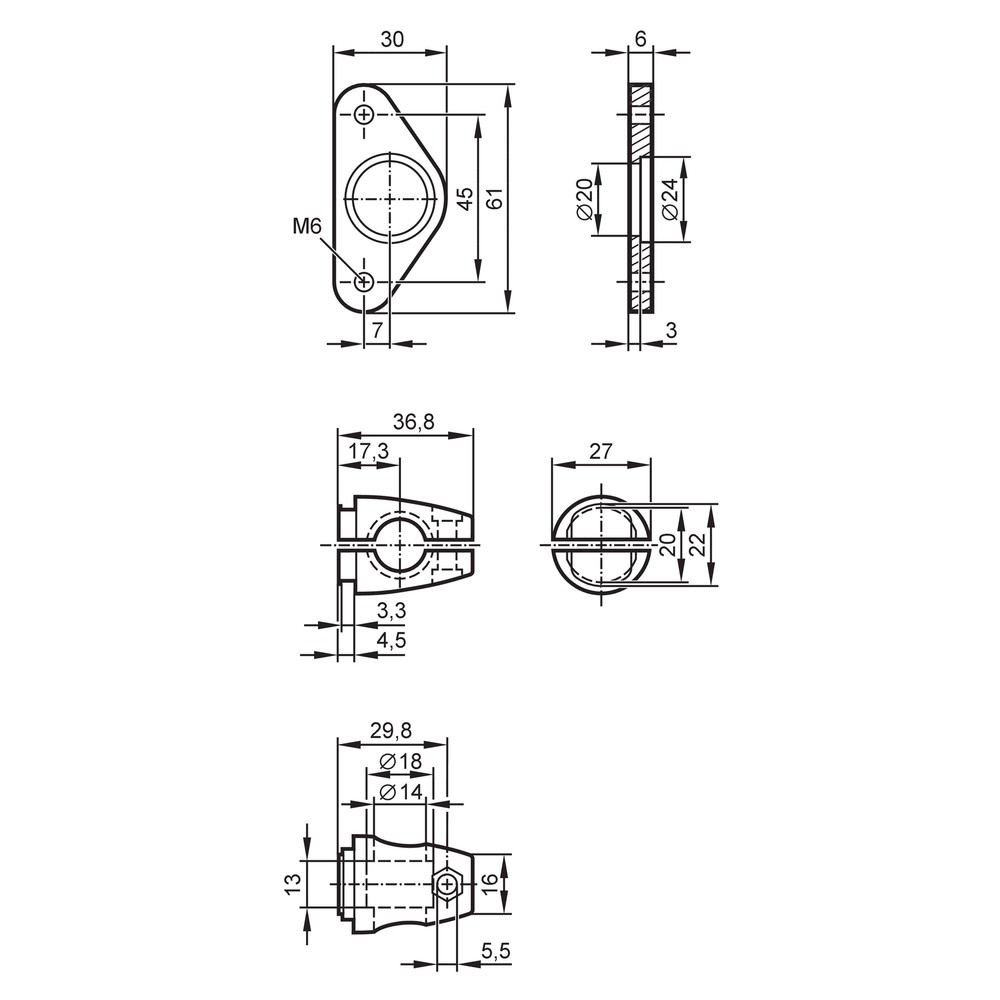

Desenho Dimensional

ACESSÓRIOS

2 parafusos cilíndricos M6 x 75 mm
Elemento de fixação em aço inoxidável 1.4301 (304)
Cilindro de fixação em aço inoxidável 1.4408

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não se encaixa no perfil de montagem.	O perfil pode não ter o diâmetro de 14 mm indicado para o kit.	Meça o diâmetro do perfil e compare com a especificação e o desenho dimensional do E3D103.
Os furos ou pontos de fixação não se alinham com o sensor.	O sensor pode não ser do tipo O3D ou a orientação de montagem pode não corresponder à configuração do kit.	Confira o tipo do sensor e compare a posição dos componentes com o desenho do fabricante.
A fixação apresenta folga após a montagem.	Pode haver montagem incorreta dos componentes ou aperto insuficiente dos parafusos.	Verifique a posição do elemento e do cilindro de fixação e confira os dois parafusos M6 x 75 mm; siga as instruções do datasheet.
O parafuso não alcança ou não corresponde ao ponto de fixação.	A geometria do conjunto instalado pode diferir da configuração prevista, ou o parafuso utilizado pode não ser o fornecido com o kit.	Confirme a especificação M6 x 75 mm dos parafusos incluídos e compare a montagem com o desenho dimensional.

DOCUMENTAÇÃO TÉCNICA

Datasheet do E3D103 (PDF) (Datasheet) Desenho em escala do E3D103 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o kit E3D103?

É um kit de montagem mecânica para sensores 3D ifm do tipo O3D. Sua configuração é para instalação em perfil cilíndrico de 14 mm.

O que vem na embalagem do E3D103?

A ficha informa uma peça por embalagem, com elemento de fixação, cilindro de fixação e dois parafusos cilíndricos M6 x 75 mm.

Posso usar o E3D103 em um sensor que não seja O3D?

A ficha indica sensores 3D do tipo O3D. Não declara compatibilidade com outras famílias; confirme a aplicação com a ifm antes de selecionar.

Este kit serve para perfil cilíndrico de outro diâmetro?

A dimensão especificada é 14 mm. A ficha não confirma compatibilidade com outros diâmetros, portanto verifique o desenho e consulte o fabricante para outra geometria.

O sensor fica desalinhado depois de instalar: o que devo verificar?

Confirme se o sensor é O3D e se os componentes estão posicionados conforme o desenho dimensional. Verifique também se a montagem utiliza o perfil cilíndrico de 14 mm especificado.

A fixação está com folga; preciso trocar o kit?

Não necessariamente. Antes de substituir, confira o posicionamento do elemento e do cilindro de fixação e a instalação dos dois parafusos M6 x 75 mm, seguindo o datasheet.

É melhor comprar o kit ou apenas os parafusos?

O kit inclui os componentes de fixação e dois parafusos M6 x 75 mm. A ficha não apresenta códigos ou especificações de peças avulsas; confirme a disponibilidade e a compatibilidade das peças separadas com a ifm.

Como saber se este kit é a opção correta para minha montagem?

Verifique se o dispositivo é um sensor 3D O3D e se a montagem exige perfil cilíndrico de 14 mm. Se um desses requisitos não corresponder, consulte o desenho e o fabricante antes de escolher outra configuração.

Quais cuidados devo tomar durante a instalação?

Confira previamente a dimensão do perfil e a orientação dos componentes no desenho dimensional. Instale os dois parafusos fornecidos e verifique a estabilidade do conjunto conforme as instruções do datasheet.

O E3D103 possui conexão elétrica ou exige configuração de comunicação?

Não. O E3D103 é um acessório mecânico de montagem; a ficha não especifica conexão elétrica, protocolo ou configuração de comunicação.

GLOSSÁRIO TÉCNICO

Perfil cilíndrico

Elemento estrutural de formato cilíndrico usado como suporte para a montagem indicada do kit. (Ref.: tipo de montagem: perfil cilíndrico)

Diâmetro de montagem

Diâmetro do perfil cilíndrico especificado para a configuração de montagem. (Ref.: 14 mm)

Elemento de fixação

Componente do kit destinado à fixação mecânica; neste produto, é especificado em aço inoxidável 1.4301 (304). (Ref.: material do elemento de fixação)

Cilindro de fixação

Componente cilíndrico do conjunto de aperto, especificado em aço inoxidável 1.4408. (Ref.: material do cilindro de fixação)

Parafuso M6 x 75 mm

Fixador fornecido com diâmetro nominal M6 e comprimento de 75 mm, conforme especificação do kit. (Ref.: 2 parafusos cilíndricos M6 x 75 mm)
