Tubo Protetor IFM E37810 - Inox 316L Clamp DN25-40

Pré-visualizar: E37810 IFM - Tubo Prot. Sensor IFM Prot. Sensor Clamp DN25-40, L64mm, Inox 316L

E37810 IFM - Tubo Prot. Sensor IFM Prot. Sensor Clamp DN25-40, L64mm, Inox 316L

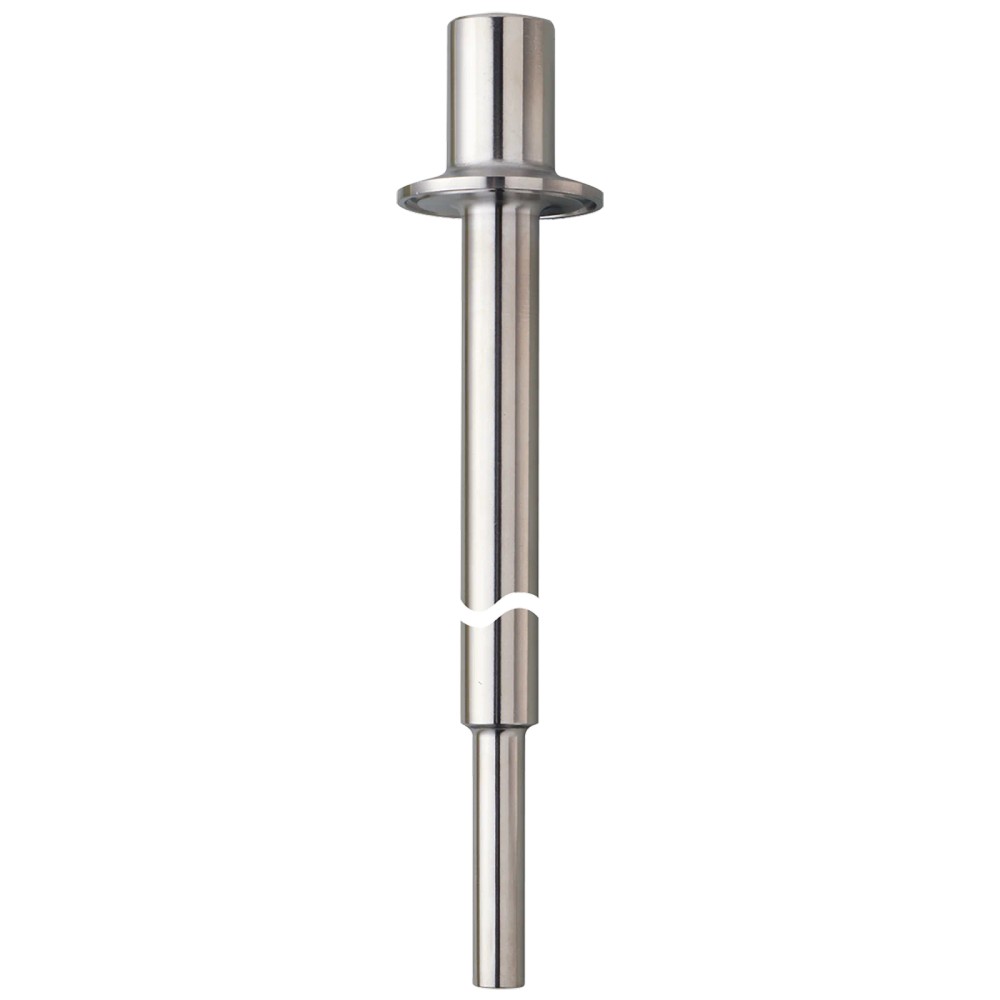

Imagem meramente ilustrativa

R$ 1.276,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37810
EAN: 4021179284387
NCM do produto: 90259090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E37810 IFM - Tubo Prot. Sensor IFM Prot. Sensor Clamp DN25-40, L64mm, Inox 316L"

Destaques do Produto

Conexão de processo

Clamp DN25–DN40 (1–1,5")

Comprimento de instalação

64 mm

Pressão especificada

Até 25 bar / 2,5 MPa

Material

Aço inoxidável 1.4404 (316L)

Conexão do sensor

1/2" NPS Ø 6 mm; adequada para G 1/2 e 1/2" NPT

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo protetor IFM E37810 para sensores de temperatura, Clamp DN25–DN40, comprimento de instalação 64 mm, aço inoxidável 316L

O IFM E37810 é um tubo protetor destinado à instalação de sensores de temperatura. Possui conexão de processo Clamp DN25–DN40, comprimento de instalação de 64 mm e construção em aço inoxidável 1.4404 (316L). A resistência à pressão especificada é de 25 bar; a conexão do sensor é 1/2" NPS, adequada para G 1/2 e 1/2" NPT.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor para sensores de temperatura
Marca e modelo	IFM E37810
Conexão de processo	Clamp DN25–DN40 (1–1,5")
Comprimento de instalação	64 mm
Material	Aço inoxidável 1.4404 (316L)
Resistência à pressão	25 bar / 2,5 MPa
Conexão do sensor	1/2" NPS Ø 6 mm; adequada para G 1/2 e 1/2" NPT
Rugosidade da superfície	Ra < 0,6 µm
Peso	241 g
Certificações e conformidades informadas	3-A, EC 1935/2004, EHEDG, FCM, FCM JP e FDA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores de temperatura que exijam tubo protetor com conexão de processo Clamp DN25–DN40 e comprimento de instalação de 64 mm.
Aplicações em que sejam compatíveis com o processo o material 1.4404 (316L), a conexão do sensor informada e o limite de pressão de 25 bar.

⚠ Considere outro se precisa de:

Não especificar quando a conexão Clamp requerida for diferente de DN25–DN40 ou quando o comprimento de instalação necessário não for 64 mm, sem confirmar a adequação com o fabricante.
Não operar acima da resistência à pressão especificada de 25 bar.
Não presumir compatibilidade com sensores que não correspondam às conexões 1/2" NPS Ø 6 mm, G 1/2 ou 1/2" NPT; confirmar a interface antes da montagem.

APLICAÇÕES E USO

Instalação de sensor de temperatura em processo com conexão Clamp DN25–DN40, desde que a interface do sensor corresponda às conexões informadas e o comprimento de instalação de 64 mm seja adequado. A ficha indica uso com sensores de temperatura; a adequação a um processo específico deve ser confirmada considerando pressão, material e conexões.
Aplicações cujo projeto exija material 1.4404 (316L) e rugosidade superficial Ra < 0,6 µm, observando os requisitos do processo e o escopo das conformidades listadas pelo fabricante.
A ficha especifica resistência à pressão de 25 bar / 2,5 MPa. A temperatura de operação e outros limites ambientais não estão informados nos dados disponíveis; consulte a folha de dados antes de validar essas condições.

COMO ESCOLHER

Antes de comprar o Tubo protetor IFM E37810 para sensores de temperatura, Clamp DN25–DN40, comprimento de instalação 64 mm, aço inoxidável 316L, verifique estes pontos:

Quando escolher o E37810

Escolha este tubo protetor quando o sensor de temperatura e o processo forem compatíveis com a conexão do sensor informada, com Clamp DN25–DN40 e com comprimento de instalação de 64 mm. Verifique também se a pressão de operação não excede 25 bar e se o material 1.4404 atende aos requisitos do processo.

Quando avaliar outra configuração

Busque uma configuração diferente se o processo exigir outra conexão Clamp, outro comprimento de instalação, pressão superior a 25 bar ou uma interface de sensor diferente. A ficha disponível não informa uma alternativa de modelo; confirme opções e condições de aplicação na documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor para sensores de temperatura	Componente mecânico destinado à instalação de sensores de temperatura.
Modelo	E37810	Referência do produto IFM.
Aplicação indicada	Sensores de temperatura	Aplicação declarada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados mecânicos e conexões
Conexão de processo	Clamp DN25–DN40 (1–1,5") DIN 32676 (ISO 2852)	Interface de montagem do lado do processo; conferir a dimensão do clamp instalado.
Comprimento de instalação EL	64 mm	Comprimento de instalação especificado para o produto.
Conexão do sensor	1/2" NPS Ø 6 mm, adequada para G 1/2 e 1/2" NPT	Interface mecânica para o sensor; confirmar o padrão da conexão antes da montagem.
Tamanho do furo	101,6 mm	Valor listado na ficha do produto; confirmar a referência dimensional no desenho do fabricante antes de utilizá-lo para projeto.
Peso	241 g	Massa informada para o produto.

Materiais e superfície
Material	Aço inoxidável 1.4404 (316L)	Material especificado para o corpo do tubo protetor.
Característica da superfície Ra/Rz	Ra < 0,6 µm	Rugosidade superficial informada na ficha.

Limites de operação
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado para o produto; não exceder este valor.

Conformidades e identificação comercial
Certificações e conformidades informadas	3-A, EC 1935/2004, EHEDG, FCM, FCM JP e FDA	Referências declaradas nos dados do produto; verificar escopo e condições aplicáveis na documentação do fabricante.
SKU / Part number	E37810	Código de identificação do produto.
GTIN	4021179284387	Identificador comercial informado para o produto.
NCM	9025.90.90	Código fiscal informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E37810 é um tubo protetor mecânico, sem conexão elétrica ou protocolo de comunicação especificado.

Processo Clamp DN25–DN40 (1–1,5"), indicado na ficha como DIN 32676 (ISO 2852). A conexão do sensor é 1/2" NPS Ø 6 mm, adequada para G 1/2 e 1/2" NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com conexão Clamp DN25–DN40 e sensor com interface compatível com as conexões indicadas	✓	As conexões informadas correspondem às especificações do E37810; devem ser verificados também o comprimento de instalação e os limites de operação.
Processo que exige pressão superior a 25 bar	✗	A resistência à pressão especificada para o produto é 25 bar / 2,5 MPa.
Montagem que exige comprimento de instalação diferente de 64 mm	✗	O comprimento de instalação informado para o produto é 64 mm.
Aplicação que requer alimentação, sinal elétrico ou comunicação pelo próprio tubo protetor	✗	O E37810 é um componente mecânico; não há conexão elétrica nem protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o Tubo protetor IFM E37810 para sensores de temperatura, Clamp DN25–DN40, comprimento de instalação 64 mm, aço inoxidável 316L

Confirme que a conexão de processo existente é Clamp DN25–DN40 (1–1,5").
Verifique no desenho do fabricante as dimensões e a orientação de montagem antes de preparar o conjunto.
Confirme que a conexão do sensor corresponde a 1/2" NPS Ø 6 mm, G 1/2 ou 1/2" NPT, conforme aplicável.
Confira se o comprimento de instalação de 64 mm atende ao projeto e à posição de medição requerida.
Monte o tubo protetor na conexão de processo compatível, seguindo os procedimentos e requisitos de vedação da instalação; esses detalhes não estão especificados na ficha disponível.
Antes de operar, verifique a montagem e confirme que a pressão do processo não excede 25 bar; consulte a documentação IFM para limites adicionais.

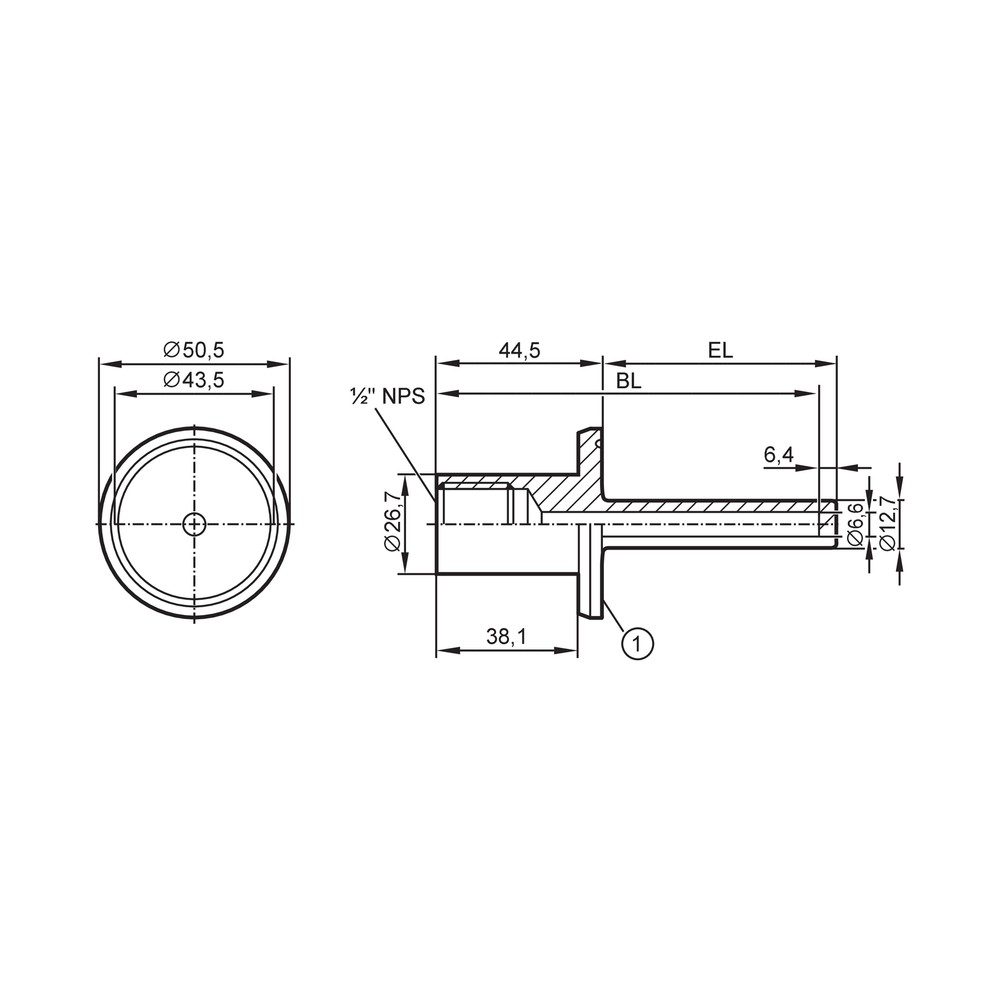

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo protetor não encaixa na conexão de processo.	A conexão instalada pode não corresponder a Clamp DN25–DN40 (1–1,5").	Confira a identificação e a dimensão da conexão instalada e compare com a especificação e o desenho dimensional do E37810.
O sensor não rosqueia ou não assenta corretamente no tubo protetor.	A interface do sensor pode não corresponder às conexões 1/2" NPS Ø 6 mm, G 1/2 ou 1/2" NPT indicadas.	Identifique o padrão e as dimensões da conexão do sensor e compare-os com a folha de dados antes de forçar a montagem.
A medição de temperatura não corresponde à posição prevista no projeto.	O comprimento de instalação de 64 mm pode não corresponder à geometria ou à posição de montagem requerida.	Meça e compare a instalação real com o desenho dimensional e com os requisitos do projeto.
Há suspeita de falha ou deformação do conjunto após operação pressurizada.	A pressão do processo pode ter ultrapassado a resistência especificada de 25 bar, ou a instalação pode não corresponder à configuração prevista.	Verifique a pressão registrada e compare com o limite de 25 bar / 2,5 MPa; inspecione o conjunto conforme os procedimentos de segurança da planta.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E37810 (PT-BR) (Datasheet) Desenho em escala IFM E37810 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37810 e para que serve?

É um tubo protetor mecânico para sensores de temperatura. Faz a interface de instalação do sensor com um processo que utilize conexão Clamp compatível.

Quais conexões de processo e de sensor ele utiliza?

No processo, utiliza Clamp DN25–DN40 (1–1,5"). Para o sensor, a ficha informa 1/2" NPS Ø 6 mm, adequada para G 1/2 e 1/2" NPT.

O produto acompanha sensor de temperatura?

A ficha identifica o E37810 como tubo protetor e informa uma peça por embalagem, sem declarar que um sensor esteja incluído. Confirme o conteúdo comercial com o fornecedor antes da compra.

Ele serve para pressão acima de 25 bar?

Não, a resistência à pressão especificada é 25 bar / 2,5 MPa. Para pressões maiores, não selecione este produto sem uma especificação diferente confirmada pelo fabricante.

Posso usar o E37810 com qualquer conexão Clamp?

Não é possível afirmar compatibilidade com qualquer Clamp: a ficha indica DN25–DN40 (1–1,5"). Confira a dimensão e o padrão do conjunto antes de selecionar.

O que verificar se o sensor não rosqueia no tubo protetor?

Verifique primeiro o padrão da conexão do sensor e compare com 1/2" NPS Ø 6 mm, G 1/2 ou 1/2" NPT. Não force a montagem se a interface não corresponder.

O que pode explicar uma instalação que não alcança a posição prevista?

Uma possível causa é a diferença entre o comprimento de instalação especificado, 64 mm, e o comprimento requerido no projeto. Compare as medidas com o desenho dimensional e com a configuração instalada.

Quando escolher este tubo protetor em vez de outra configuração?

Escolha o E37810 quando forem compatíveis o Clamp DN25–DN40, o comprimento de 64 mm, a conexão do sensor e o limite de 25 bar. Se algum requisito diferir, procure uma configuração que atenda às especificações do projeto e confirme-a com o fabricante.

Que cuidados devo tomar antes de instalar?

Confira as conexões e as dimensões no desenho do fabricante, verifique o assentamento do clamp e confirme a compatibilidade do sensor. A ficha disponível não especifica ferramenta ou torque de montagem.

Como confirmar se o material e a superfície atendem ao meu processo?

O produto é especificado em aço inoxidável 1.4404 (316L) e com Ra < 0,6 µm. Compare esses valores e o escopo das conformidades informadas com os requisitos da sua aplicação.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico que recebe o sensor de temperatura e o separa da conexão direta com o processo. (Ref.: tipo de produto — tubo protetor para sensores de temperatura)

Clamp

Tipo de conexão de processo usado para unir componentes compatíveis por uma interface clamp. (Ref.: conexão de processo — DN25–DN40; DIN 32676 (ISO 2852))

Comprimento de instalação (EL)

Dimensão de instalação indicada para posicionar o componente na montagem. (Ref.: comprimento de instalação EL — 64 mm)

Resistência à pressão

Limite de pressão especificado para a utilização do produto. (Ref.: 25 bar / 2,5 MPa)

Rugosidade Ra

Parâmetro de rugosidade média aritmética da superfície informado na ficha. (Ref.: característica da superfície Ra/Rz — Ra < 0,6 µm)
