Tubo Protetor para Sensor de Temperatura ifm E37700

Pré-visualizar: E37700 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores Aço Inox G 1/4 100bar

E37700 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores Aço Inox G 1/4 100bar

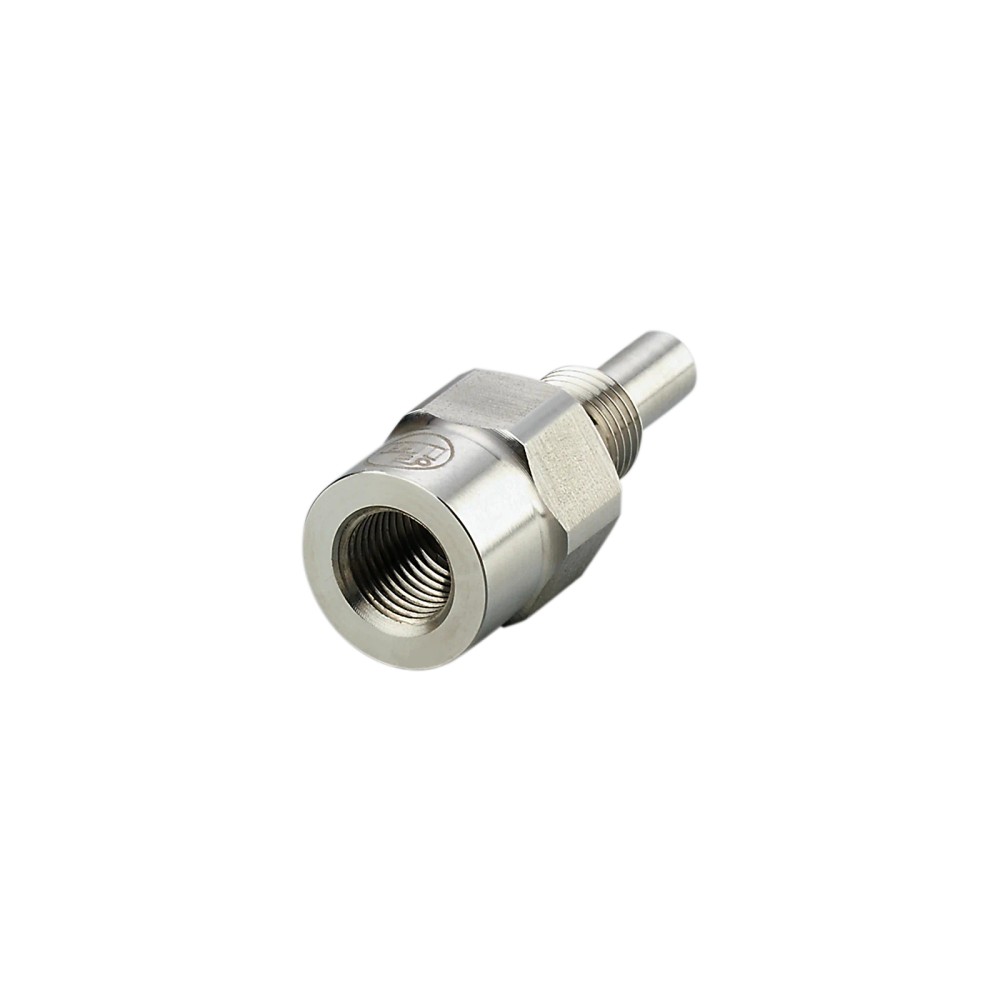

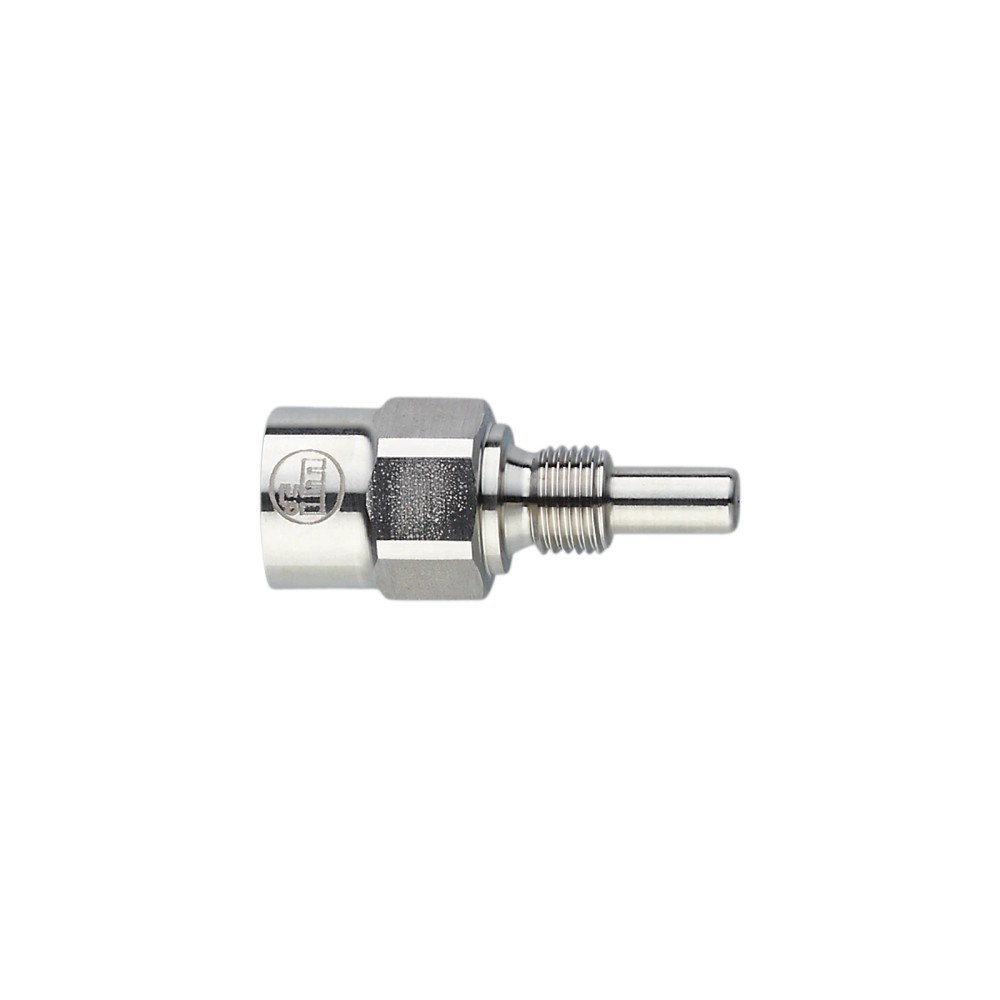

Imagem meramente ilustrativa

R$ 442,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37700
EAN: 4021179309943
NCM do produto: 90259090

Destaques do Produto Aplicação Proteção de...mais

Fechar menu

Saiba mais sobre: "E37700 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores Aço Inox G 1/4 100bar"

Destaques do Produto

Aplicação

Proteção de sensores de temperatura

Conexão de processo

G 1/4

Conexão do sensor

G 1/4, Ø 6 mm

Pressão

100 bar / 10 MPa, conforme condição indicada na ficha

Material

Aço inoxidável 1.4571 (316Ti)

Temperatura máxima informada

250 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo protetor para sensor de temperatura ifm E37700, aço inoxidável 1.4571 (316Ti), conexão de processo G 1/4, resistência à pressão de 100 bar

O ifm E37700 é um tubo protetor para sensores de temperatura. Sua função é servir como proteção do sensor na instalação de processo. Possui conexão de processo G 1/4 e resistência à pressão de 100 bar, com material informado como aço inoxidável 1.4571 (316Ti). A ficha também informa temperatura máxima de operação de 250 °C e registra uma condição de pressão indicada para temperaturas abaixo de 250 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor para sensores de temperatura
Marca / modelo	ifm E37700
Conexão de processo	G 1/4
Conexão do sensor	G 1/4, Ø 6 mm
Resistência à pressão	100 bar / 10 MPa; observação da ficha: < 250 °C
Temperatura máxima de operação	250 °C
Material	1.4571 (aço inoxidável / 316Ti)
Comprimento de instalação	27 mm
Comprimento EL informado no modelo	50 mm
Peso / quantidade	84,9 g / 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores de temperatura em que a conexão de processo requerida seja G 1/4.
Aplicações que necessitem de tubo protetor e sejam compatíveis com a conexão do sensor G 1/4, Ø 6 mm.
Verificação de projetos cuja pressão e temperatura de processo respeitem os limites e as condições declarados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar sem validar a compatibilidade dimensional entre o sensor utilizado e a conexão do sensor G 1/4, Ø 6 mm.
Não considerar a resistência de 100 bar como aplicável sem condição: a ficha registra a observação < 250 °C.
A ficha não permite afirmar incompatibilidade com outras aplicações, materiais ou modelos; confirme as interfaces e condições no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso como tubo protetor para sensores de temperatura.
Possibilidade de uso em uma instalação de processo com conexão G 1/4, desde que o sensor, as dimensões de montagem e as condições de pressão e temperatura sejam compatíveis; essa validação depende do projeto e do datasheet.
A ficha informa resistência à pressão de 100 bar / 10 MPa e observação < 250 °C. Não extrapole esses valores para outras combinações de pressão e temperatura sem consultar o fabricante.

COMO ESCOLHER

Antes de comprar o Tubo protetor para sensor de temperatura ifm E37700, aço inoxidável 1.4571 (316Ti), conexão de processo G 1/4, resistência à pressão de 100 bar, verifique estes pontos:

Escolha o E37700 quando

A instalação exigir um tubo protetor para sensor de temperatura, conexão de processo G 1/4 e interface de sensor G 1/4, Ø 6 mm, respeitando os limites declarados para pressão e temperatura.

Verifique antes de especificar

Compare as dimensões e conexões do sensor com o desenho do fabricante. A ficha lista comprimento de instalação de 27 mm e também EL = 50 mm no campo de modelo; confirme no desenho dimensional qual medida corresponde à geometria requerida na instalação.

Considere outra configuração quando

A conexão de processo ou a conexão do sensor exigida pelo conjunto não corresponder às informadas para este produto. A ficha não identifica modelos alternativos compatíveis; consulte a documentação ifm para selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor para sensores de temperatura	Descrição do produto na ficha.
Aplicação	Sensores de temperatura	Aplicação indicada nos dados do anúncio.
Marca e modelo	ifm E37700	Identificação do fabricante e referência do produto.
GTIN	4021179309943	Código de identificação comercial informado.
Part number / SKU	E37700	Referência do produto.

Dados mecânicos e conexões
Conexão de processo	G 1/4	Interface de processo informada na ficha.
Conexão do sensor	G 1/4, Ø 6 mm	Interface do sensor informada nos dados do produto.
Material	1.4571 (aço inoxidável / 316Ti)	Material declarado no conjunto de atributos do produto.
Comprimento de instalação	27 mm	Valor informado nos dados básicos do anúncio e nos atributos do produto.
Comprimento EL	50 mm	Indicado no campo de modelo do conjunto de dados; confirmar a referência dimensional no desenho do fabricante.
Diâmetro do furo	54 mm	Valor informado no atributo hole_size; a ficha disponível não esclarece a referência geométrica desse campo, portanto validar no desenho.
Peso	84,9 g	Peso informado no conjunto de atributos do produto.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do catálogo.

Limites de operação
Resistência à pressão	100 bar / 10 MPa	Limite declarado; a ficha também registra a observação < 250 °C.
Temperatura máxima de operação	250 °C	Limite de temperatura informado nos atributos do catálogo; conferir a condição de pressão no datasheet.

COMPATIBILIDADE

Comunicação

• Não se aplica: o produto é um tubo protetor mecânico, sem protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica informada. A compatibilidade elétrica não se aplica ao tubo protetor; verifique separadamente o sensor de temperatura utilizado.

Processo Conexão de processo G 1/4. Conexão do sensor informada como G 1/4, Ø 6 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação de processo com conexão G 1/4 e sensor compatível com G 1/4, Ø 6 mm	✓	As duas interfaces estão declaradas na ficha do produto; confirme dimensões e montagem no desenho do fabricante.
Aplicação com pressão de até 100 bar, observando a condição indicada na ficha	✓	A resistência à pressão está informada como 100 bar / 10 MPa, com observação < 250 °C.
Aplicação que exige conexão elétrica ou comunicação pelo próprio tubo protetor	✗	A ficha descreve um componente mecânico e não informa interface elétrica nem protocolo de comunicação.
Aplicação cuja conexão de processo requerida não seja G 1/4	✗	A conexão de processo especificada para este modelo é G 1/4.

INSTALAÇÃO

Como instalar o Tubo protetor para sensor de temperatura ifm E37700, aço inoxidável 1.4571 (316Ti), conexão de processo G 1/4, resistência à pressão de 100 bar

Confirme no datasheet e no desenho dimensional que a conexão de processo G 1/4 corresponde à instalação prevista.
Verifique se a conexão do sensor G 1/4, Ø 6 mm é compatível com o sensor que será utilizado.
Confira as dimensões de montagem no desenho dimensional, considerando que a ficha informa comprimento de instalação de 27 mm e EL = 50 mm.
Valide previamente as condições de pressão e temperatura do processo com os limites e a observação apresentados pelo fabricante.
Instale o tubo protetor na conexão de processo correspondente, seguindo os procedimentos e requisitos de vedação definidos para o equipamento e a instalação.
Após a montagem, confira o assentamento mecânico e a compatibilidade do sensor; consulte o datasheet para instruções específicas de montagem e manutenção.

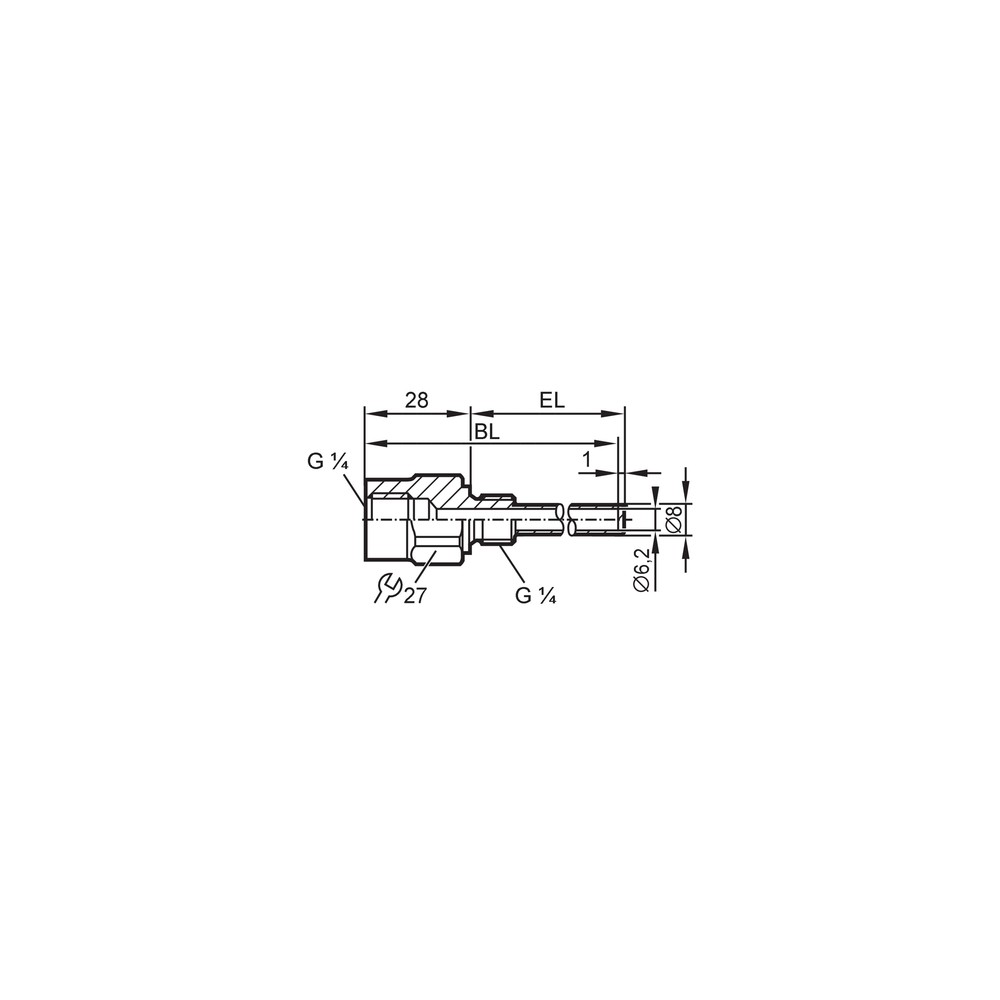

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não rosqueia ou não assenta na conexão de processo.	A conexão da instalação pode não corresponder a G 1/4 ou pode haver divergência dimensional na montagem.	Compare a conexão requerida com a especificação G 1/4 e confira o desenho dimensional antes de forçar o encaixe.
O sensor não se encaixa no tubo protetor.	A conexão ou o diâmetro do sensor pode não corresponder à conexão informada de G 1/4, Ø 6 mm.	Verifique a interface e as dimensões do sensor e compare-as com o datasheet do E37700.
Há vazamento na montagem do processo.	Possível incompatibilidade de conexão, assentamento inadequado ou método de vedação não apropriado à instalação.	Inspecione a conexão G 1/4, o assentamento e os requisitos de vedação definidos para o processo; não atribua a falha ao tubo sem essa verificação.
O componente apresenta deformação ou falha em serviço.	As condições de pressão e temperatura podem exceder os limites aplicáveis ou a condição indicada pelo fabricante.	Registre pressão e temperatura de operação e compare-as com os valores declarados no datasheet, incluindo a observação < 250 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm E37700 (PT-BR) (Datasheet) Desenho em escala do ifm E37700 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm E37700 e para quem ele serve?

É um tubo protetor destinado a sensores de temperatura. Serve a projetos cuja montagem seja compatível com as conexões e condições indicadas na ficha.

O que vem na embalagem do E37700?

A ficha do catálogo informa uma peça por embalagem. Não há acessórios adicionais listados.

Esse tubo protetor tem conexão elétrica ou protocolo de comunicação?

Não. O E37700 é descrito como componente mecânico; a ficha não informa conexão elétrica nem protocolo de comunicação.

Posso usar o E37700 em qualquer temperatura até 250 °C e pressão de 100 bar ao mesmo tempo?

A ficha informa temperatura máxima de operação de 250 °C e resistência à pressão de 100 bar, além da observação < 250 °C para a pressão. Não presuma que os dois limites máximos sejam simultâneos; valide a curva ou condição aplicável no datasheet.

Ele serve para uma instalação que não tenha conexão de processo G 1/4?

A conexão de processo declarada para o E37700 é G 1/4. Se a instalação exigir outra conexão, este modelo não corresponde à especificação informada.

Posso afirmar que o produto é incompatível com um sensor de outro material?

A ficha não especifica uma restrição por material do sensor. Confirme a conexão, as dimensões e a compatibilidade do conjunto no datasheet, sem inferir incompatibilidade apenas pela ausência desse dado.

O tubo não rosqueia na instalação; devo trocar a peça?

Antes de trocar, confira se a conexão requerida é G 1/4 e inspecione alinhamento, rosca e assentamento. A ficha não permite identificar a causa sem verificar a instalação.

O sensor não encaixa no tubo; o que devo conferir?

Verifique se a interface do sensor corresponde a G 1/4, Ø 6 mm e compare suas dimensões com o desenho do produto. Uma divergência de conexão pode explicar o sintoma.

Compro o E37700 como kit ou preciso adquirir peças avulsas?

O catálogo informa uma peça por embalagem e não lista acessórios inclusos. A ficha não identifica um kit nem componentes avulsos adicionais.

Como verifico as dimensões antes da instalação?

Consulte o desenho dimensional fornecido e confira as medidas do conjunto antes da montagem. A ficha informa comprimento de instalação de 27 mm e também EL = 50 mm no campo de modelo; valide no desenho a referência de cada medida.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico destinado, neste produto, à proteção de sensores de temperatura. (Ref.: tipo de produto: tubo protetor)

Conexão de processo

Interface mecânica usada para instalar o componente no processo. (Ref.: G 1/4)

Conexão do sensor

Interface informada para a montagem do sensor no tubo protetor. (Ref.: G 1/4, Ø 6 mm)

Resistência à pressão

Valor de pressão declarado para o componente, sujeito à condição indicada pelo fabricante. (Ref.: 100 bar / 10 MPa; < 250 °C)

Aço inoxidável 1.4571 (316Ti)

Material declarado para o tubo protetor. (Ref.: material 1.4571 / 316Ti)
