Tubo Protetor IFM E37623 - Aço Inox G 1/2, 128mm

Pré-visualizar: E37623 IFM - Tubo Protetor para Sensores de Temperatura Proteção de Sensores G 1/2, 128mm, Aço Inox

E37623 IFM - Tubo Protetor para Sensores de Temperatura Proteção de Sensores G 1/2, 128mm, Aço Inox

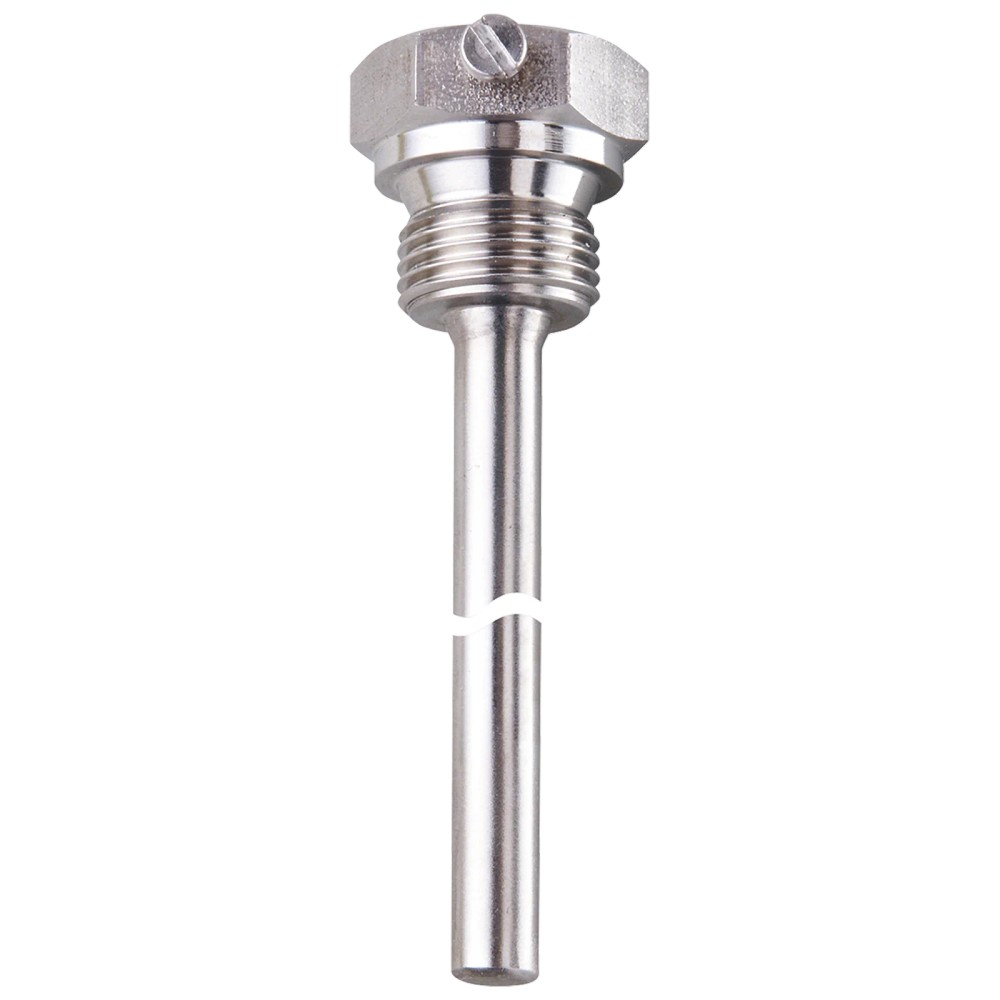

Imagem meramente ilustrativa

R$ 557,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37623
EAN: 4021179283755
NCM do produto: 90259090

Destaques do Produto Conexão de processo G...mais

Fechar menu

Saiba mais sobre: "E37623 IFM - Tubo Protetor para Sensores de Temperatura Proteção de Sensores G 1/2, 128mm, Aço Inox"

Destaques do Produto

Conexão de processo

G 1/2

Diâmetro do sensor

Ø 6 mm

Comprimento de instalação

128 mm

Resistência à pressão

100 bar / 10 MPa

Material

Aço inoxidável 1.4571 (316Ti)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E37623 IFM — Tubo protetor para sensores de temperatura, conexão de processo G 1/2, comprimento de instalação 128 mm, aço inoxidável 1.4571 (316Ti)

O IFM E37623 é um tubo protetor para sensores de temperatura, destinado à instalação do sensor no processo. Possui conexão de processo G 1/2, comprimento de instalação de 128 mm e furo para sensor de Ø 6 mm. É fabricado em aço inoxidável 1.4571 (316Ti) e tem resistência à pressão especificada de 100 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor para sensores de temperatura
Conexão de processo	G 1/2
Comprimento de instalação	128 mm
Material	Aço inoxidável 1.4571 (316Ti)
Diâmetro do sensor	Ø 6 mm
Profundidade do furo	140 mm
Resistência à pressão	100 bar / 10 MPa
Limite indicado para resistência à pressão	< 250 °C
Peso	115 g
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores de temperatura de Ø 6 mm e conexão de processo G 1/2, respeitando as dimensões e os limites de pressão e temperatura especificados.
Montagens que exijam tubo protetor em aço inoxidável 1.4571 (316Ti), quando esse material for adequado ao processo.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor não corresponder ao diâmetro de Ø 6 mm ou quando a conexão de processo necessária não for G 1/2, salvo se a montagem permitir adaptação mecânica validada.
Não utilizar acima da resistência à pressão especificada de 100 bar; observar também a indicação de limite de pressão abaixo de 250 °C e validar as condições simultâneas de operação no datasheet.

APLICAÇÕES E USO

Instalação de um sensor de temperatura em ponto de processo com conexão G 1/2, quando o sensor tiver diâmetro de 6 mm e a geometria necessária corresponder ao comprimento de instalação de 128 mm. Verifique a pressão e a temperatura do processo conforme o datasheet.
Uso como tubo protetor mecânico para sensor de temperatura em montagem compatível com aço inoxidável 1.4571 (316Ti). A adequação química do material ao fluido deve ser validada para cada processo; a ficha não especifica compatibilidade com fluidos particulares.
A ficha identifica o produto para sensores de temperatura, mas não informa protocolos, ligação elétrica, fluido de processo ou detalhes de montagem de um sensor específico. Essas condições devem ser verificadas separadamente.

COMO ESCOLHER

Antes de comprar o E37623 IFM — Tubo protetor para sensores de temperatura, conexão de processo G 1/2, comprimento de instalação 128 mm, aço inoxidável 1.4571 (316Ti), verifique estes pontos:

Quando escolher o E37623

Escolha este tubo protetor quando a montagem exigir conexão de processo G 1/2, sensor de Ø 6 mm e comprimento de instalação de 128 mm, com material 1.4571 (316Ti). Confirme que pressão e temperatura do processo permanecem dentro das condições indicadas pelo fabricante.

Quando procurar outra configuração

Busque outro tubo protetor se a conexão, o diâmetro do sensor ou o comprimento de instalação requeridos forem diferentes. Também compare os limites do datasheet caso o processo exceda 100 bar ou opere próximo/acima da indicação de 250 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca informada para o produto.
Modelo	E37623	Código do produto e número de peça.
SKU	E37623	Identificador do item no anúncio.
GTIN	4021179283755	Identificador comercial informado.
Tipo de produto	Tubo protetor para sensores de temperatura	Classificação do componente.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9025.90.90	Código fiscal informado no cadastro do produto.

Área de aplicação
Aplicação	Sensores de temperatura	Uso indicado no anúncio.
Modelo de sensor indicado	Para sensores de temperatura EL = 150 mm	Descrição do modelo registrada na ficha.

Dados de pressão e temperatura
Resistência à pressão	100 bar / 10 MPa	Valor especificado para o produto; verificar condições de operação no datasheet.
Indicação de temperatura associada à resistência à pressão	< 250 °C	Limite indicado na ficha; consultar a documentação do fabricante para a relação entre pressão e temperatura.

Dados mecânicos e conexão
Material do corpo	Aço inoxidável 1.4571 (316Ti)	Material declarado para o tubo protetor.
Conexão de processo	G 1/2	Conexão mecânica para instalação no processo.
Conexão do sensor / diâmetro do sensor	Ø 6 mm	Dimensão do sensor indicada para o furo do tubo protetor.
Comprimento de instalação EL	128 mm	Comprimento de instalação especificado.
Profundidade do furo	140 mm	Dimensão do furo informada no cadastro.
Peso	115 g	Peso informado para o produto.
Descrição dimensional adicional	D6 / 6 mm / L=150	Descrição presente no catálogo; verificar no desenho dimensional a referência de comprimento aplicável à montagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E37623 é um tubo protetor mecânico e não possui conexão elétrica especificada.

Processo G 1/2. O furo é indicado para sensor de Ø 6 mm; a compatibilidade mecânica não confirma compatibilidade elétrica ou eletrônica com um sensor específico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de temperatura com diâmetro de 6 mm e montagem de processo G 1/2	✓	As dimensões correspondem ao diâmetro do sensor e à conexão de processo informados para o produto; confirmar também o comprimento requerido.
Sensor com diâmetro diferente de 6 mm	✗	A ficha informa furo/conexão para sensor de Ø 6 mm; não há evidência de compatibilidade com outros diâmetros.
Ponto de montagem que exige conexão de processo diferente de G 1/2	✗	A conexão de processo especificada para este modelo é G 1/2.
Processo com pressão superior a 100 bar	✗	A resistência à pressão especificada é 100 bar / 10 MPa.
Processo acima do limite indicado de 250 °C	✗	A ficha apresenta indicação de resistência à pressão abaixo de 250 °C; consulte o datasheet para avaliar as condições de pressão e temperatura.

INSTALAÇÃO

Como instalar o E37623 IFM — Tubo protetor para sensores de temperatura, conexão de processo G 1/2, comprimento de instalação 128 mm, aço inoxidável 1.4571 (316Ti)

Confirme no desenho dimensional que a conexão de processo requerida é G 1/2 e que o comprimento de instalação de 128 mm atende à montagem.
Verifique que o sensor previsto possui diâmetro de 6 mm e que seu comprimento é compatível com a geometria do conjunto.
Avalie pressão e temperatura de operação frente aos limites indicados na folha de dados do fabricante.
Confira a adequação do aço inoxidável 1.4571 (316Ti) ao fluido e às condições específicas do processo.
Instale a conexão de processo conforme os requisitos aplicáveis à instalação; a ficha disponível não especifica torque nem ferramenta de aperto.
Após a montagem, verifique o assentamento mecânico e a ausência de vazamentos conforme os procedimentos da instalação e do fabricante.

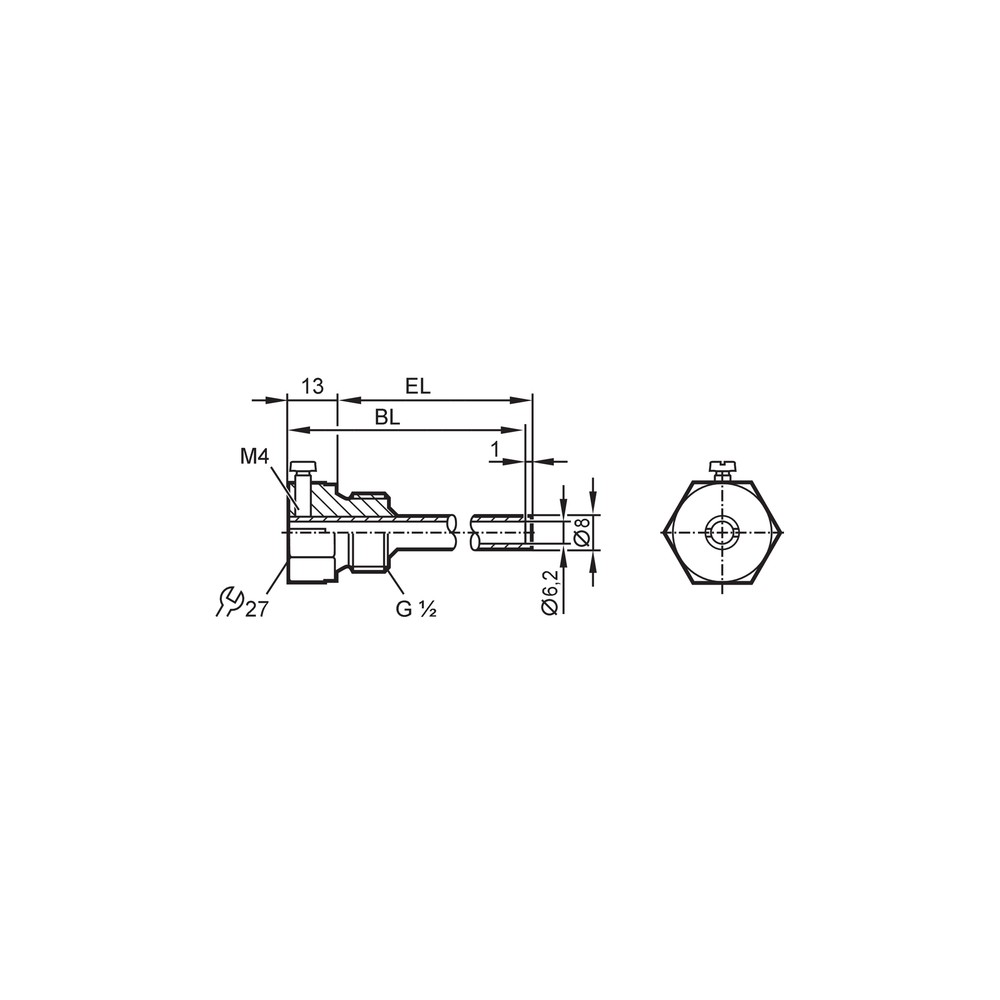

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não entra ou não se ajusta ao tubo protetor.	Diâmetro do sensor diferente do Ø 6 mm especificado ou incompatibilidade dimensional do conjunto.	Confira o diâmetro do sensor e compare o comprimento e as dimensões com o desenho dimensional do E37623.
A conexão não assenta corretamente no ponto de processo.	A conexão instalada não corresponde à conexão de processo G 1/2 ou há incompatibilidade dimensional na montagem.	Verifique a especificação da conexão do ponto de instalação e compare com o desenho dimensional do produto.
Há vazamento após a instalação.	Assentamento ou montagem da conexão inadequados; a ficha não especifica vedação ou torque de instalação.	Inspecione a interface de processo e valide o método de vedação e montagem com os requisitos da instalação e do fabricante.
O conjunto apresenta deformação ou falha em operação.	Pressão ou temperatura fora das condições especificadas, ou combinação de condições não validada para o produto.	Registre pressão e temperatura reais e compare-as com os limites e condições de operação do datasheet, incluindo a indicação abaixo de 250 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E37623 (PT-BR) (Datasheet) Desenho em escala E37623 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37623 e para quem serve?

É um tubo protetor para sensores de temperatura, indicado para montagens com conexão de processo G 1/2 e sensor de Ø 6 mm. A aplicação deve respeitar as dimensões e os limites especificados.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais listados para este produto.

Esse tubo serve para qualquer sensor de temperatura?

Não é possível afirmar compatibilidade universal: a ficha indica sensor de Ø 6 mm e modelo para sensores de temperatura EL = 150 mm. Confirme também as dimensões do sensor e do conjunto no datasheet.

Posso instalar o E37623 em uma conexão diferente de G 1/2?

A conexão de processo especificada é G 1/2. A ficha não confirma compatibilidade com outras conexões.

O sensor não entra no tubo; o que devo verificar antes de trocar a peça?

Verifique se o sensor tem Ø 6 mm e compare seu comprimento e a geometria com o desenho dimensional. Uma diferença dimensional pode impedir o encaixe.

O conjunto está vazando depois da montagem; o tubo está defeituoso?

Não necessariamente. Antes de substituir o componente, confira o assentamento e o método de vedação da conexão; a ficha não informa torque ou tipo de vedação.

Como decidir entre o E37623 e outro tubo protetor?

Compare primeiro conexão de processo, diâmetro do sensor e comprimento de instalação requeridos com os dados do produto. Se qualquer dimensão necessária for diferente, selecione uma configuração cuja ficha corresponda à montagem.

Este produto é um kit com sensor de temperatura?

A ficha o identifica como tubo protetor e informa uma peça por embalagem; não lista sensor como item incluído. Consulte o fornecedor para confirmar o conteúdo comercial do pedido.

Que cuidados devo tomar na instalação?

Confira dimensões, conexão e condições de pressão e temperatura antes da montagem. Para torque e vedação, siga os procedimentos aplicáveis e a documentação do fabricante, pois esses dados não constam na ficha fornecida.

O E37623 tem ligação elétrica ou protocolo de comunicação?

Não. Trata-se de um tubo protetor mecânico e a ficha não informa ligação elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Tubo protetor (thermowell)

Componente mecânico destinado a acomodar e proteger um sensor de temperatura no ponto de processo. (Ref.: Tipo de produto: tubo protetor para sensores de temperatura)

Conexão de processo

Interface mecânica usada para instalar o componente no processo. (Ref.: Conexão de processo: G 1/2)

Comprimento de instalação

Dimensão de inserção indicada para posicionar o componente na montagem. (Ref.: Comprimento de instalação EL: 128 mm)

Resistência à pressão

Valor de pressão declarado para o produto; deve ser considerado junto às condições de temperatura do processo. (Ref.: 100 bar / 10 MPa)

Aço inoxidável 1.4571 (316Ti)

Material indicado para o corpo do tubo protetor; a compatibilidade com o fluido depende das condições específicas da aplicação. (Ref.: Material do corpo: 1.4571 / 316Ti)
