Tubo Protetor IFM E37620 - G 1/2 Aço Inoxidável

Pré-visualizar: E37620 IFM - Tubo Protetor IFM Sensores de Temperatura G 1/2 124mm 100bar

E37620 IFM - Tubo Protetor IFM Sensores de Temperatura G 1/2 124mm 100bar

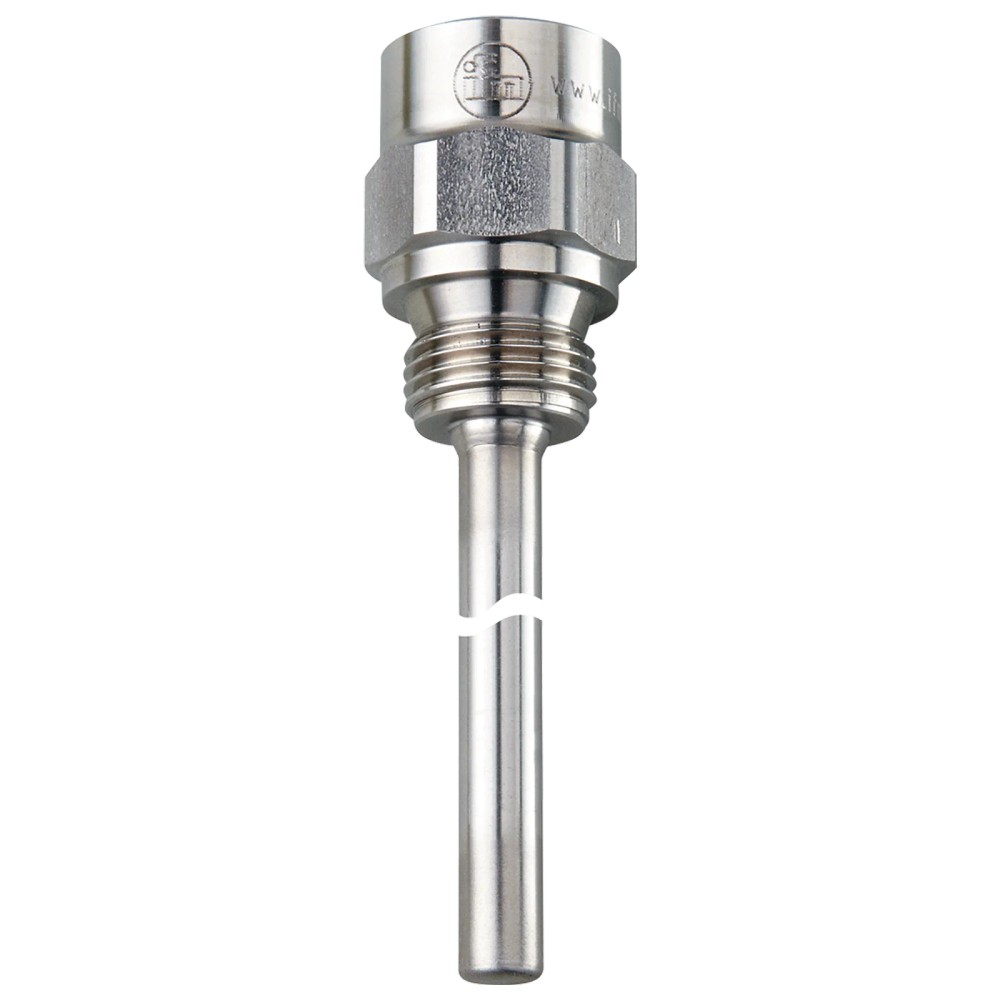

Imagem meramente ilustrativa

R$ 631,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37620
EAN: 4021179284363
NCM do produto: 90259090

Destaques do Produto Aplicação Proteção de...mais

Fechar menu

Saiba mais sobre: "E37620 IFM - Tubo Protetor IFM Sensores de Temperatura G 1/2 124mm 100bar"

Destaques do Produto

Aplicação

Proteção de sensores de temperatura

Conexão de processo

G 1/2

Conexão do sensor

G 1/2, Ø 6 mm

Comprimento de instalação

124 mm

Pressão

Até 100 bar, conforme a condição de temperatura indicada

Temperatura máxima informada

250 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E37620 IFM — Tubo protetor para sensores de temperatura, G 1/2, comprimento de instalação 124 mm, 100 bar

O IFM E37620 é um tubo protetor (THERMOWELL) para sensores de temperatura. Destina-se à montagem de sensores com conexão G 1/2 e diâmetro de 6 mm. Possui conexão de processo G 1/2, comprimento de instalação de 124 mm e resistência à pressão de 100 bar, com limite indicado para temperaturas abaixo de 250 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor (THERMOWELL) para sensores de temperatura
Modelo	THERMOWELL, D6 / G1/2 / L=150
SKU / Part Number	E37620
Conexão de processo	G 1/2
Conexão do sensor	G 1/2, diâmetro de 6 mm
Comprimento de instalação	124 mm
Comprimento total	150 mm
Resistência à pressão	100 bar / 10 MPa; referência indicada para temperatura abaixo de 250 °C
Material	Aço inoxidável 1.4571 (316Ti)
Temperatura máxima de operação	250 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensor de temperatura de conexão G 1/2 e diâmetro de 6 mm, respeitando as dimensões de montagem do conjunto.
Instalações cujo processo aceite conexão G 1/2 e cujas condições de pressão e temperatura estejam dentro dos limites informados para o tubo protetor.
Aplicações que requeiram tubo protetor em aço inoxidável 1.4571 (316Ti).

⚠ Considere outro se precisa de:

Não selecionar se a conexão necessária no processo não for G 1/2 ou se o sensor não corresponder à conexão G 1/2 e ao diâmetro de 6 mm informados.
Não usar fora dos limites de pressão e temperatura especificados; a resistência de 100 bar está associada à condição indicada abaixo de 250 °C.
Não presumir compatibilidade com materiais de processo, sensores ou condições não identificados na ficha; confirme esses requisitos com o fabricante.

APLICAÇÕES E USO

Uso como tubo protetor mecânico para sensores de temperatura em instalações com conexão de processo G 1/2 e sensor de conexão G 1/2, Ø 6 mm; essa configuração é baseada nas conexões declaradas na ficha.
Pode ser considerado em processos com pressão de até 100 bar quando a temperatura estiver abaixo de 250 °C, respeitando a instalação e os limites documentados.
A ficha identifica aço inoxidável 1.4571 (316Ti), mas não especifica fluidos compatíveis; a adequação química deve ser confirmada para cada processo.
A compatibilidade com sensores de comprimento ou construção diferentes da referência informada não está estabelecida pelos dados disponíveis; confirmar dimensões antes da montagem.

COMO ESCOLHER

Antes de comprar o E37620 IFM — Tubo protetor para sensores de temperatura, G 1/2, comprimento de instalação 124 mm, 100 bar, verifique estes pontos:

Escolha o E37620 quando

A instalação exigir um tubo protetor para sensor de temperatura, conexão de processo G 1/2, sensor com conexão G 1/2 e Ø 6 mm, comprimento de instalação de 124 mm e condições dentro dos limites documentados.

Avalie outra configuração quando

O processo exigir conexão ou dimensões diferentes, ou quando pressão e temperatura ultrapassarem os limites aplicáveis. A ficha não fornece dados para determinar compatibilidade química com fluidos específicos; confirme essa condição com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor para sensores de temperatura	Acessório mecânico destinado à instalação de sensores de temperatura.
Designação do modelo	THERMOWELL, D6 / G1/2 / L=150	Identificação do modelo fornecida na ficha.
Aplicação de modelo	Para sensores de temperatura EL = 150 mm	Referência de aplicação informada no cadastro do produto.

Dados mecânicos e conexões
Conexão de processo	G 1/2	Conexão mecânica para instalação no processo.
Conexão do sensor	G 1/2, Ø 6 mm	Conexão e diâmetro do sensor indicados para o tubo protetor.
Comprimento de instalação	124 mm	Comprimento de instalação informado nos dados prioritários do anúncio e na ficha técnica.
Comprimento total	150 mm	Dimensão total indicada no cadastro técnico.
Diâmetro do sensor	6 mm	Diâmetro informado para o sensor compatível com a configuração do tubo.
Material	1.4571 (aço inoxidável / 316Ti)	Material declarado para o tubo protetor.
Peso	142,8 g	Massa informada no cadastro do produto.
Quantidade por embalagem	1 peça	Quantidade indicada para a embalagem.

Condições de pressão e temperatura
Resistência à pressão	100 bar / 10 MPa	Limite informado; a ficha associa a condição de pressão a temperatura abaixo de 250 °C.
Observação de pressão	100 bar abaixo de 250 °C	Condição explícita associada à resistência à pressão.
Temperatura máxima de operação	250 °C	Temperatura máxima indicada no cadastro técnico; a resistência à pressão está condicionada a temperatura abaixo desse valor.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um tubo protetor mecânico, sem interface de comunicação informada.

Conexões

Elétrica Não possui conexão elétrica especificada; é um acessório mecânico para sensor de temperatura.

Processo G 1/2. A conexão do sensor informada é G 1/2, Ø 6 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com conexão de processo G 1/2 e sensor de conexão G 1/2, Ø 6 mm	✓	As conexões e o diâmetro correspondem aos dados informados para o tubo protetor.
Processo com pressão de até 100 bar e temperatura abaixo de 250 °C	✓	A ficha informa resistência à pressão de 100 bar e relaciona essa condição a temperaturas abaixo de 250 °C; validar também as condições reais de instalação.
Processo acima de 100 bar ou temperatura acima do limite informado	✗	A condição excede os limites documentados para o produto.
Conexão de processo diferente de G 1/2 ou sensor com geometria diferente de G 1/2, Ø 6 mm	✗	A configuração não corresponde às conexões e dimensões informadas; não há adaptadores ou compatibilidades alternativas especificados.
Seleção baseada apenas na resistência química ao fluido	✗	A ficha identifica o material, mas não declara compatibilidade química com fluidos específicos. É necessário confirmar essa condição com o fabricante.

INSTALAÇÃO

Como instalar o E37620 IFM — Tubo protetor para sensores de temperatura, G 1/2, comprimento de instalação 124 mm, 100 bar

Confirme que a conexão de processo requerida é G 1/2 e que o sensor corresponde à conexão G 1/2, Ø 6 mm.
Verifique no desenho dimensional as dimensões de montagem e o espaço disponível no processo.
Confirme que as condições de pressão e temperatura da instalação respeitam os limites documentados.
Inspecione as roscas e as superfícies de assentamento antes da instalação; não monte componentes com danos visíveis.
Instale o tubo protetor na conexão de processo compatível, seguindo os procedimentos aplicáveis à máquina e ao processo.
Após a montagem, verifique o assentamento mecânico e a ausência de vazamentos conforme o procedimento da instalação; consulte a documentação IFM para detalhes não especificados aqui.

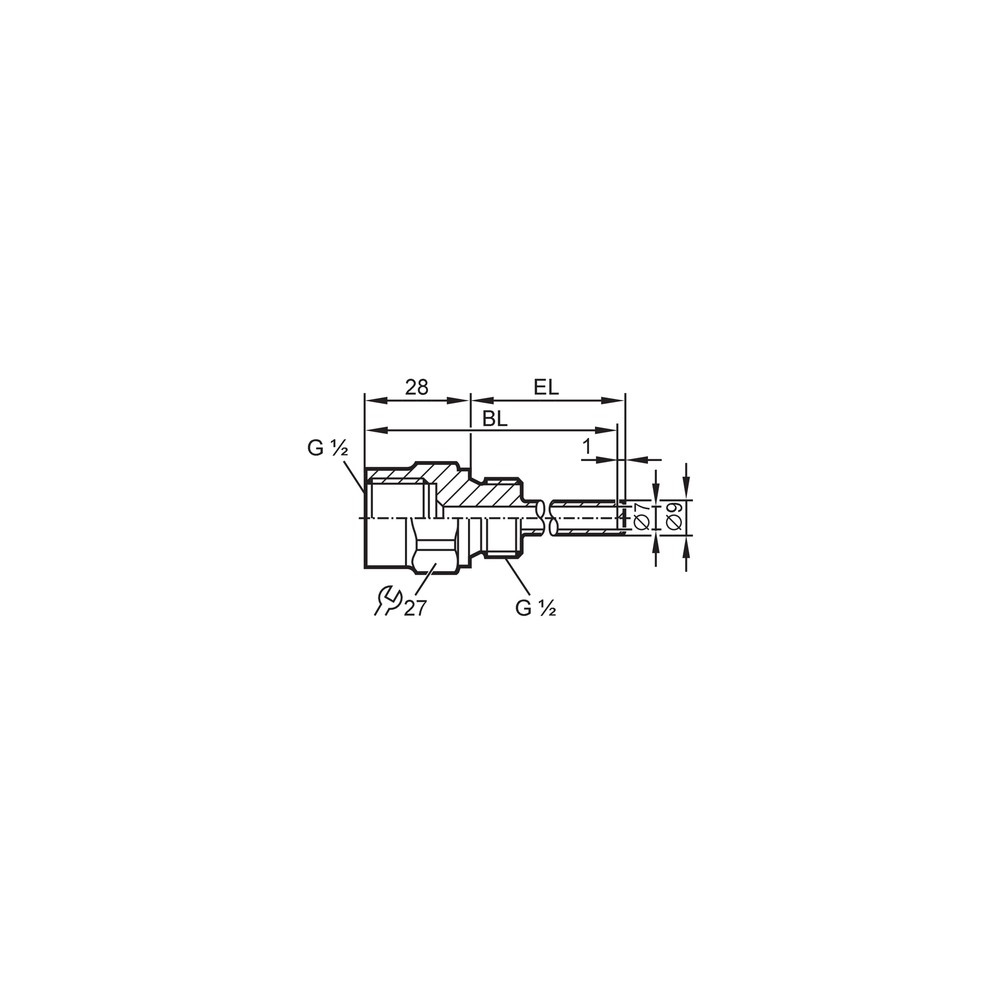

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não rosqueia ou não assenta corretamente no processo.	Conexão de processo incompatível ou rosca/superfície de assentamento danificada ou contaminada.	Confirme se a conexão requerida é G 1/2 e inspecione as roscas e superfícies antes da montagem.
O sensor não encaixa corretamente no tubo protetor.	Conexão ou diâmetro do sensor diferente da configuração G 1/2, Ø 6 mm informada.	Confira a conexão e o diâmetro do sensor com os dados do fabricante e compare com a ficha do E37620.
Há vazamento na conexão do processo após a instalação.	Assentamento inadequado, conexão incorreta ou procedimento de montagem incompatível com a instalação.	Verifique a conexão G 1/2, o estado das superfícies de assentamento e o procedimento de montagem da instalação.
O tubo apresenta deformação ou falha durante a operação.	Condições de pressão ou temperatura acima dos limites documentados, ou combinação fora da condição indicada para 100 bar.	Compare os valores reais de operação com a resistência de 100 bar e a condição abaixo de 250 °C; interrompa o uso se os limites forem excedidos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E37620 (PT-BR) (Datasheet) Desenho em escala IFM E37620 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37620 e para que tipo de sensor serve?

É um tubo protetor (THERMOWELL) para sensores de temperatura. A ficha informa conexão do sensor G 1/2 e diâmetro de 6 mm.

Qual é a conexão de processo e o que vem na embalagem?

A conexão de processo é G 1/2. A embalagem está indicada como uma peça.

O E37620 serve para um processo acima de 100 bar?

A ficha informa resistência de 100 bar, não um limite superior. Não selecione o produto para pressão acima desse valor sem confirmação do fabricante.

Posso usar o tubo com um sensor de diâmetro diferente de 6 mm?

A configuração documentada indica sensor de Ø 6 mm. A ficha não confirma compatibilidade com outros diâmetros; valide a aplicação com a IFM.

O que verificar se o tubo não encaixa na conexão do processo?

Confira se a conexão requerida é G 1/2 e inspecione a rosca e a superfície de assentamento. Uma conexão diferente não corresponde à configuração informada para o E37620.

O que pode causar vazamento depois da instalação?

Entre as causas a verificar estão conexão incompatível ou assentamento inadequado. Confira a rosca G 1/2, as superfícies e o procedimento de montagem da instalação antes de substituir o componente.

Devo comprar o E37620 ou procurar um tubo protetor com outra dimensão?

Escolha o E37620 se a montagem exigir conexão de processo G 1/2 e comprimento de instalação de 124 mm. Se a geometria requerida for diferente, compare as dimensões com o desenho do fabricante e selecione uma configuração documentada para a instalação.

Este tubo protetor é vendido como kit com sensor?

A ficha informa uma peça por embalagem e descreve o produto como tubo protetor. Não há sensor ou outros acessórios listados como inclusos.

Que cuidados devo tomar na instalação?

Confirme as conexões, as dimensões e os limites de pressão e temperatura antes da montagem. Use o desenho dimensional e siga o procedimento aplicável à instalação.

Como avaliar se o material é adequado para o fluido do processo?

A ficha identifica o material como aço inoxidável 1.4571 (316Ti), mas não lista fluidos compatíveis. Confirme a compatibilidade química com o fabricante para o fluido e as condições reais.

GLOSSÁRIO TÉCNICO

Tubo protetor (THERMOWELL)

Componente mecânico que recebe o sensor de temperatura e separa sua montagem do processo. (Ref.: tipo de produto: tubo protetor para sensores de temperatura.)

Conexão de processo

Interface mecânica usada para instalar o tubo na conexão do processo. (Ref.: G 1/2.)

Comprimento de instalação

Dimensão do tubo considerada para a montagem dentro do processo. (Ref.: 124 mm.)

Resistência à pressão

Limite de pressão declarado para o componente, sujeito à condição de temperatura informada. (Ref.: 100 bar abaixo de 250 °C.)

Aço inoxidável 1.4571 (316Ti)

Material indicado para a construção do tubo protetor; a ficha não especifica compatibilidade com fluidos particulares. (Ref.: material 1.4571 / 316Ti.)
