Tubo Protetor IFM E37613 - Aço Inox 83mm G 1/2

Pré-visualizar: E37613 IFM - Tubo Protetor IFM Sensores de Temperatura 83mm G 1/2 Aço Inox

E37613 IFM - Tubo Protetor IFM Sensores de Temperatura 83mm G 1/2 Aço Inox

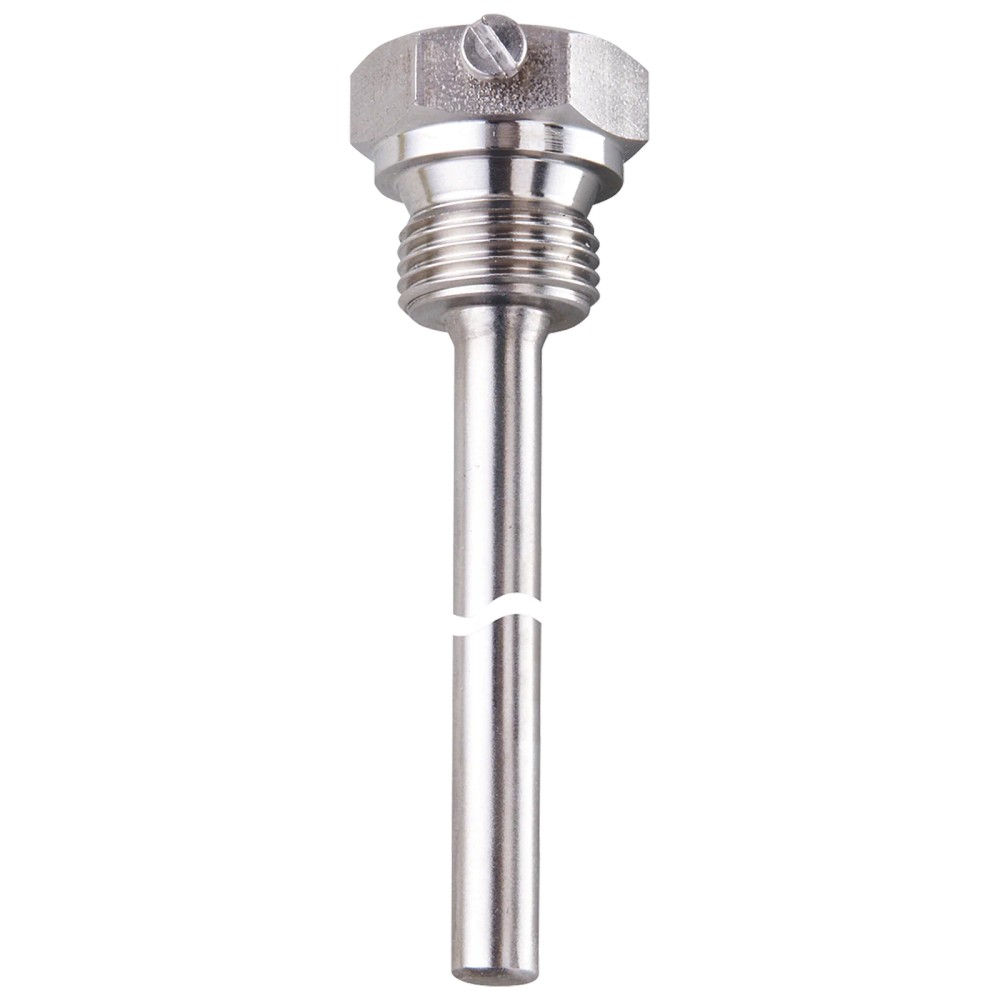

Imagem meramente ilustrativa

R$ 525,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37613
EAN: 4021179283748
NCM do produto: 90259090

Destaques do Produto Comprimento (EL) 83...mais

Fechar menu

Saiba mais sobre: "E37613 IFM - Tubo Protetor IFM Sensores de Temperatura 83mm G 1/2 Aço Inox"

Destaques do Produto

Comprimento (EL)

83 mm

Conexão

G 1/2

Material

Inox 1.4571

Compatibilidade

Sensores de 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo Protetor IFM E37613 para Sensores de Temperatura 83mm G 1/2

Este componente é um tubo protetor desenvolvido para isolar sensores de temperatura do processo industrial, garantindo integridade e maior vida útil ao sensor. Com comprimento de instalação de 83 mm e conexão de processo G 1/2, é fabricado em aço inoxidável 1.4571. Suporta pressões de até 100 bar, sendo adequado para monitoramento térmico em meios sob alta pressão e temperaturas de até 250 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E37613
Material	Aço Inoxidável 1.4571 (316Ti)
Comprimento de instalação	83 mm
Conexão de processo	G 1/2
Resistência à pressão	100 bar
Diâmetro do sensor compatível	6 mm
Temperatura máxima	250 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de temperatura IFM com Ø 6 mm
Processos industriais com pressão até 100 bar
Ambientes que exigem resistência a corrosão (Aço 1.4571)

⚠ Considere outro se precisa de:

Sensores com diâmetro superior a 6 mm
Aplicações com temperatura superior a 250 °C
Conexões de processo que não sejam padrão G 1/2

APLICAÇÕES E USO

Proteção de sensores de temperatura em tubulações industriais
Monitoramento térmico em tanques de fluidos sob pressão
Sistemas de climatização e refrigeração
Processos onde é necessário remover o sensor sem abrir a linha do processo

COMO ESCOLHER

Antes de comprar o Tubo Protetor IFM E37613 para Sensores de Temperatura 83mm G 1/2, verifique estes pontos:

Quando escolher este produto

Escolha este modelo quando for necessário proteger sensores de temperatura de 6 mm em processos de até 100 bar. O comprimento de 83 mm deve ser verificado contra a profundidade do duto ou tanque onde será instalado.

Quando buscar outra opção

Busque outras opções se o seu sensor de temperatura possuir diâmetro externo diferente de 6 mm, ou se a conexão mecânica de sua tubulação exigir roscas diferentes de G 1/2.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	1.4571 (aço inoxidável / 316Ti)	Material resistente à corrosão e alta pressão.
Comprimento de instalação (EL)	83 mm	Profundidade de imersão no processo.
Conexão de processo	G 1/2	Rosca de fixação padrão para o duto.
Diâmetro interno/sensor	6 mm	Diâmetro compatível com a sonda do sensor.
Peso	107.8 g	Massa aproximada do componente.

Limites Operacionais
Resistência à pressão	100 bar / 10 MPa	Limite de carga mecânica sob temperatura < 250 °C.
Temperatura máxima	250 °C	Limite superior de operação térmica.

COMPATIBILIDADE

Comunicação

• Não se aplica (Componente mecânico)

Conexões

Elétrica Não se aplica (Componente passivo)

Processo G 1/2

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fluido com alta pressão (até 100 bar)	✓	O material e a geometria suportam a carga mecânica especificada.
Temperatura do processo acima de 250 °C	✗	Excede o limite operacional térmico do componente.
Sensor de temperatura de 8 mm de diâmetro	✗	Abertura interna é projetada apenas para sensores de 6 mm.

INSTALAÇÃO

Como instalar o Tubo Protetor IFM E37613 para Sensores de Temperatura 83mm G 1/2

Verifique se o comprimento de 83 mm é adequado para a profundidade do duto.
Limpe a rosca G 1/2 do duto para garantir vedação.
Insira o tubo protetor e rosqueie manualmente até o fim.
Utilize uma chave adequada para apertar a conexão, respeitando o torque necessário para vedação.
Insira o sensor de temperatura de 6 mm no interior do tubo.
Verifique se o sensor está totalmente assentado no fundo do tubo para garantir a precisão da leitura.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura lenta ou instável	Sensor não está totalmente inserido no tubo protetor	Remova o sensor e verifique se há obstruções físicas no fundo do poço
Vazamento no ponto de conexão	Vedação insuficiente na rosca G 1/2	Verifique o estado das vedações e reaplique fita veda-rosca ou anel O-ring compatível
Dano mecânico ao tubo	Pressão de operação acima de 100 bar ou choque mecânico	Inspecione visualmente o tubo em busca de deformações ou trincas
Corrosão acelerada	Incompatibilidade química do material 1.4571 com o fluido do processo	Verifique a composição química do fluido e compare com a resistência do aço inox 316Ti

DOCUMENTAÇÃO TÉCNICA

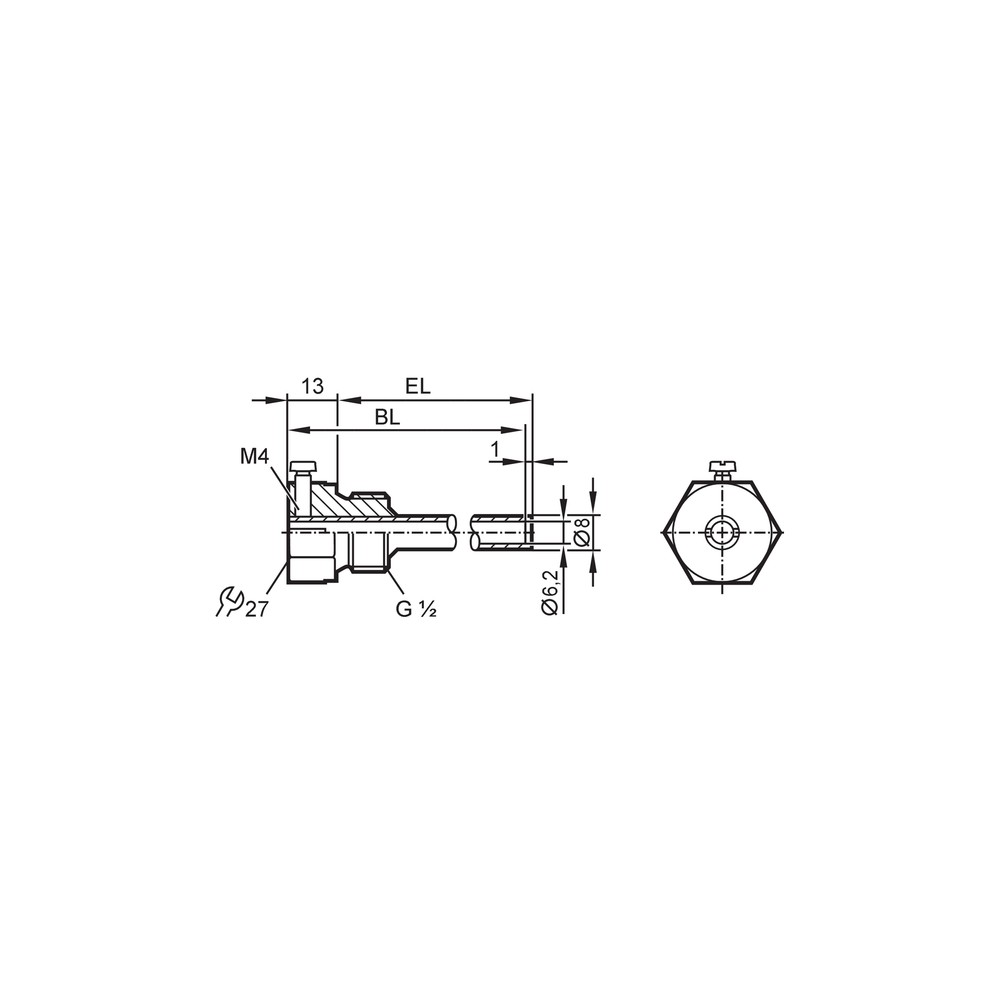

Datasheet (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o E37613?

Este tubo protetor serve para proteger o elemento sensor de temperatura contra pressões de processo (até 100 bar) e agentes externos, permitindo a manutenção do sensor sem interrupção do fluxo.

Qual é o diâmetro do sensor compatível?

O tubo foi projetado especificamente para sensores com diâmetro externo de 6 mm.

Posso usar este tubo em processos com 150 bar de pressão?

Não, este modelo possui resistência nominal máxima de 100 bar.

É possível utilizar este tubo em sensores de 8 mm?

Não, a geometria interna não é compatível com sensores de 8 mm.

Qual o sintoma de que o tubo protetor está com vazamento?

O usuário perceberá perda de fluido na conexão rosqueada ou aumento da pressão no duto sem causa aparente, exigindo inspeção imediata da rosca G 1/2.

O que verificar se a medição de temperatura demora muito para estabilizar?

Verifique se o sensor está totalmente inserido no fundo do tubo protetor, garantindo o contato térmico adequado.

Este kit inclui o sensor de temperatura?

Não, este item é composto apenas pelo tubo protetor (thermovell).

Este tubo é uma alternativa para proteção em meios corrosivos?

Sim, ele é fabricado em aço inoxidável 1.4571 (316Ti), que oferece alta resistência à corrosão, mas verifique sempre a compatibilidade química com o fluido específico do processo.

Como deve ser feita a instalação no duto?

A instalação deve ser feita rosqueando o componente na conexão G 1/2, garantindo o torque necessário para a vedação sem exceder a resistência do material.

Qual a procedência deste produto?

Este componente é um produto original da marca IFM, faturado e entregue conforme as diretrizes da fabricante.

GLOSSÁRIO TÉCNICO

Tubo Protetor (Thermowell)

Componente tubular que isola o sensor do meio do processo (Ref.: Tipo de produto)

1.4571 (Aço Inox)

Aço inoxidável austenítico com adição de titânio (também conhecido como 316Ti), oferecendo resistência a corrosão (Ref.: Material)

Comprimento de instalação (EL)

Dimensão útil do componente que fica imersa no processo (Ref.: Comprimento de instalação)

G 1/2

Padrão de rosca cilíndrica Whitworth para tubos, comum em aplicações hidráulicas e pneumáticas (Ref.: Conexão de processo)

Pressão Nominal

Limite máximo de pressão que o componente suporta com segurança em condições operacionais definidas (Ref.: Resistência à pressão)
