Tubo Protetor IFM E37610 - Aço Inox G 1/2 74mm

Pré-visualizar: E37610 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores G 1/2, 74mm, 100 bar

E37610 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores G 1/2, 74mm, 100 bar

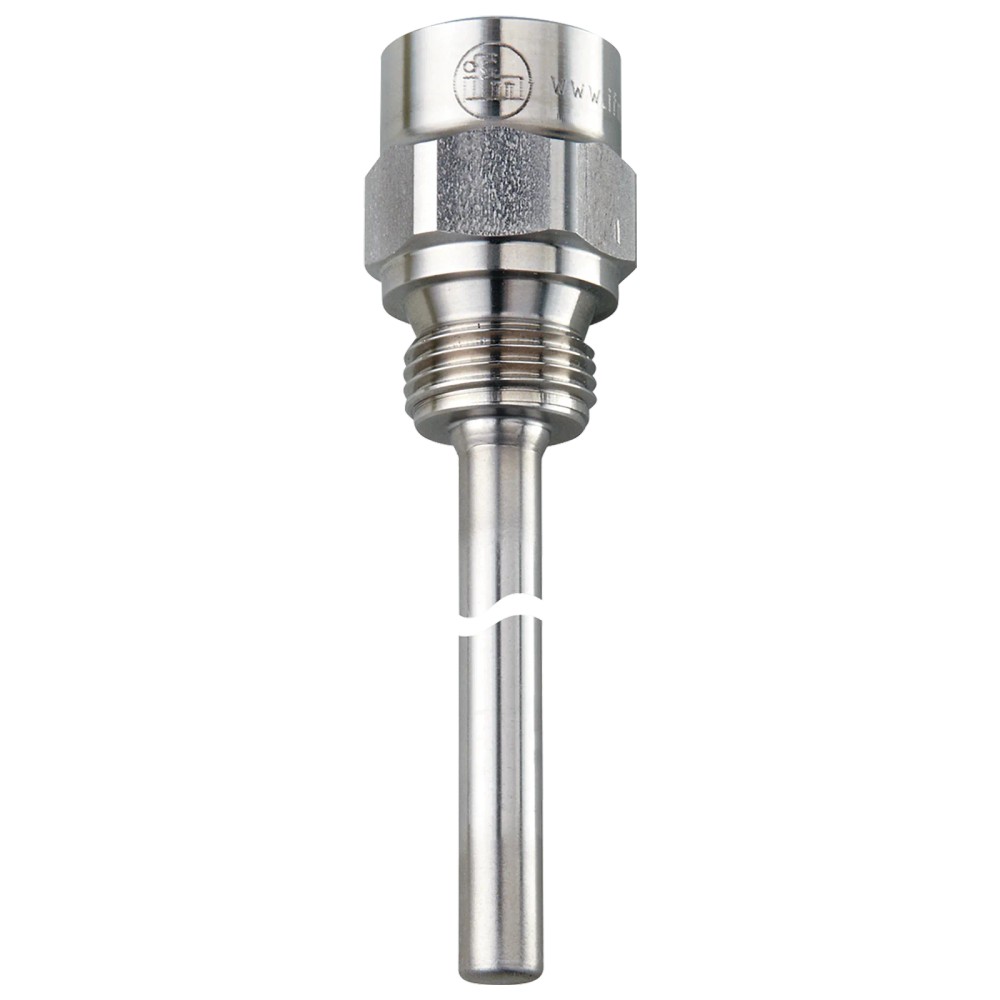

Imagem meramente ilustrativa

R$ 596,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37610
EAN: 4021179284356
NCM do produto: 90259090

Destaques do Produto Código E37610...mais

Fechar menu

Saiba mais sobre: "E37610 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores G 1/2, 74mm, 100 bar"

Destaques do Produto

Código

E37610

Conexão de processo

G 1/2

Comprimento de instalação

74 mm

Resistência à pressão

100 bar

Material

1.4571 (aço inoxidável / 316Ti)

Conexão do sensor

G 1/2, Ø 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E37610 — Tubo protetor para sensor de temperatura, conexão de processo G 1/2, comprimento de instalação 74 mm, resistência à pressão 100 bar

O IFM E37610 é um tubo protetor destinado à instalação de sensores de temperatura. Sua conexão de processo é G 1/2, com comprimento de instalação de 74 mm e resistência à pressão especificada de 100 bar. É um acessório mecânico; a ficha não especifica conexão elétrica nem protocolo de comunicação.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E37610
Tipo	Tubo protetor para sensor de temperatura
Aplicação indicada	Sensores de temperatura
Conexão de processo	G 1/2
Comprimento de instalação	74 mm
Resistência à pressão	100 bar
Material	1.4571 (aço inoxidável / 316Ti)
Conexão do sensor	G 1/2, Ø 6 mm
Peso	130,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensor de temperatura que exijam tubo protetor com conexão de processo G 1/2.
Instalações em que o comprimento de instalação de 74 mm e a resistência à pressão especificada de 100 bar atendam aos requisitos do processo.
Montagens em que o material 1.4571 (aço inoxidável / 316Ti) seja adequado ao ambiente e ao fluido, após validação de compatibilidade pelo responsável pelo processo.

⚠ Considere outro se precisa de:

Não selecione o produto se a instalação exigir conexão de processo diferente de G 1/2 ou comprimento de instalação diferente de 74 mm.
Não use em condições que excedam a resistência à pressão especificada de 100 bar.
Não considere o tubo protetor como sensor ou componente elétrico: ele não mede temperatura nem substitui o sensor.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: proteção mecânica de sensores de temperatura; o fabricante indica o produto para essa categoria de sensor.
Possibilidade de uso: instalação em processo com conexão G 1/2, desde que o comprimento de instalação de 74 mm, a pressão de até 100 bar e a compatibilidade do material com o meio sejam confirmados pelo projetista.
Limitação operacional: o catálogo informa temperatura máxima de operação de 250 °C e apresenta aviso relativo à resistência à pressão abaixo de 250 °C; consulte o datasheet para validar a combinação de temperatura e pressão.
A ficha não especifica fluido, setor industrial, protocolo, sinal de saída ou compatibilidade com modelos específicos de sensor.

COMO ESCOLHER

Antes de comprar o IFM E37610 — Tubo protetor para sensor de temperatura, conexão de processo G 1/2, comprimento de instalação 74 mm, resistência à pressão 100 bar, verifique estes pontos:

Escolha o E37610 quando

A aplicação usar um sensor de temperatura e exigir conexão de processo G 1/2, comprimento de instalação de 74 mm e resistência à pressão de 100 bar, respeitando também os requisitos de compatibilidade do material.

Avalie outra configuração quando

A conexão, o comprimento ou a pressão exigidos não coincidirem com os dados deste modelo. Compare as especificações do processo e do sensor com o datasheet antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
SKU / Part Number	E37610	Código para identificação e seleção do produto.
GTIN	4021179284356	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Quantidade informada nos dados do produto.
Peso	130,7 g	Valor informado nos dados técnicos do catálogo.
NCM	9025.90.90	Classificação fiscal informada no catálogo.

Aplicação e construção
Tipo de produto	Tubo protetor para sensores de temperatura	Função declarada do acessório; não é um sensor de medição.
Material	1.4571 (aço inoxidável / 316Ti)	Material indicado no catálogo; verifique a compatibilidade química com o processo.

Dados mecânicos e de processo
Conexão de processo	G 1/2	Interface mecânica para montagem no processo.
Comprimento de instalação	74 mm	Valor do anúncio específico; prevalece sobre descrições divergentes de fontes secundárias.
Resistência à pressão	100 bar / 10 MPa	Limite de pressão informado para o produto; não exceder esse valor.
Conexão do sensor	G 1/2, Ø 6 mm	Dimensão indicada para a conexão do sensor; confirme a correspondência com o sensor a instalar.
Temperatura máxima de operação	250 °C	Valor indicado no catálogo; a ficha também apresenta aviso relacionado à resistência à pressão abaixo de 250 °C. Verifique as condições e curvas no datasheet.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E37610 é um tubo protetor mecânico e a ficha não informa conexão elétrica.

Processo G 1/2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de temperatura com interface mecânica compatível com G 1/2 e diâmetro de conexão informado de 6 mm	✓	A ficha informa conexão do sensor G 1/2, Ø 6 mm. Confirme as dimensões e a montagem do sensor específico antes da instalação.
Processo que exige conexão de processo G 1/2, comprimento de instalação de 74 mm e pressão de até 100 bar	✓	Esses valores correspondem às especificações do produto; as demais condições do processo também devem ser verificadas.
Instalação com pressão acima de 100 bar	✗	A resistência à pressão informada para o E37610 é 100 bar.
Sistema que exige protocolo de comunicação ou conexão elétrica do próprio acessório	✗	O produto é um tubo protetor mecânico e a ficha não especifica comunicação nem conexão elétrica.

INSTALAÇÃO

Como instalar o IFM E37610 — Tubo protetor para sensor de temperatura, conexão de processo G 1/2, comprimento de instalação 74 mm, resistência à pressão 100 bar

Confirme o código E37610 e verifique se a conexão de processo G 1/2 atende ao ponto de montagem.
Compare o comprimento de instalação de 74 mm com o desenho da instalação e os requisitos do processo.
Verifique se a conexão do sensor indicada, G 1/2 e Ø 6 mm, corresponde ao sensor de temperatura escolhido.
Confirme que pressão, temperatura e material são compatíveis com as condições reais do processo, consultando o datasheet.
Instale o tubo protetor na conexão de processo conforme os procedimentos e requisitos de vedação definidos para o equipamento.
Após a montagem, verifique a fixação e a estanqueidade conforme o procedimento aplicável à instalação; não exceda os limites especificados.

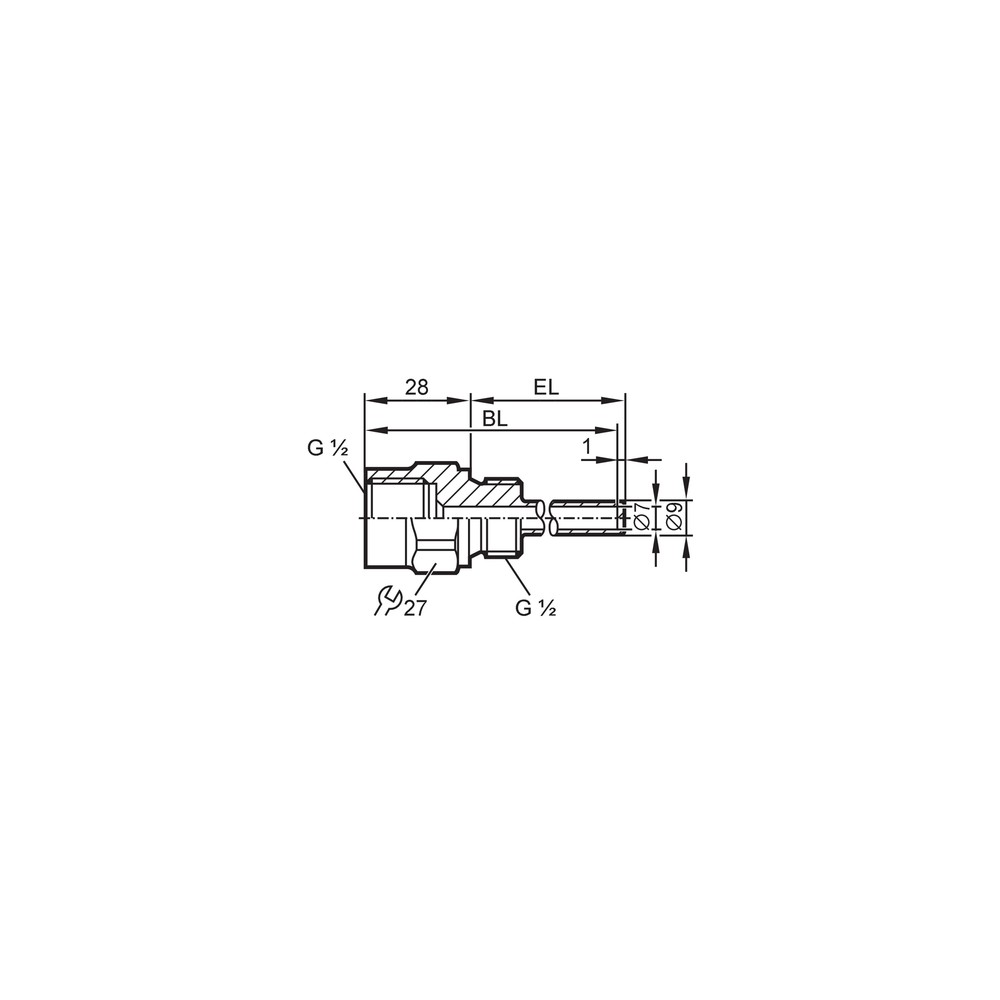

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não se acopla à conexão do processo.	A conexão de processo do ponto de montagem pode não corresponder a G 1/2.	Confira a especificação da conexão do processo e compare-a com o desenho e o datasheet do E37610 antes de forçar a montagem.
O sensor não se ajusta à conexão do tubo protetor.	A conexão do sensor pode não corresponder a G 1/2, Ø 6 mm.	Verifique a interface mecânica e o diâmetro de conexão do sensor na documentação do próprio sensor.
Há vazamento após a instalação.	A conexão pode estar incompatível ou a vedação/montagem pode não atender ao procedimento da instalação.	Inspecione a interface, a vedação utilizada e o procedimento de montagem; confirme a conexão G 1/2 e consulte a documentação aplicável.
O conjunto apresenta deformação ou falha durante a operação.	As condições de pressão ou temperatura podem exceder os limites informados, ou a combinação de pressão e temperatura pode não estar validada.	Compare as condições medidas com a resistência à pressão de 100 bar e os dados térmicos do datasheet, incluindo o aviso relacionado à pressão abaixo de 250 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E37610, português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37610 e para quem serve?

É um tubo protetor para sensores de temperatura. Serve para aplicações em que a conexão de processo G 1/2 e as dimensões especificadas atendam à instalação.

O que acompanha o produto?

A ficha informa 1 peça por embalagem. Não há outros acessórios listados como inclusos.

Este tubo protetor tem conexão elétrica ou protocolo de comunicação?

Não há conexão elétrica ou protocolo especificado para o E37610. Ele é um acessório mecânico para sensor de temperatura.

Posso usar o E37610 em uma instalação que exige mais de 100 bar?

Não, a resistência à pressão informada é 100 bar. Para pressões superiores, selecione um componente cuja especificação atenda ao processo.

O E37610 serve para qualquer sensor de temperatura?

Não é possível afirmar compatibilidade universal. A ficha indica conexão do sensor G 1/2, Ø 6 mm; compare esses dados com a documentação do sensor escolhido.

O sensor não encaixa; devo trocar o tubo?

Antes de trocar, confira se a conexão do sensor é G 1/2 e Ø 6 mm. Uma interface diferente pode explicar o problema, mas a compatibilidade deve ser confirmada na documentação do sensor.

O que verificar se houver vazamento na montagem?

Verifique a correspondência da conexão G 1/2, a montagem e a vedação conforme o procedimento da instalação. A ficha do produto não especifica um método de vedação.

Como escolher entre este tubo e outra versão?

Compare conexão de processo, comprimento de instalação e resistência à pressão exigidos com os dados do E37610. Se algum requisito não coincidir, consulte as especificações de outra versão no datasheet do fabricante.

É necessário fazer ligação elétrica durante a instalação?

Não há ligação elétrica especificada para o tubo protetor. A instalação deve considerar as interfaces mecânicas e as condições de processo.

O E37610 pode operar a 250 °C em qualquer pressão?

A ficha informa temperatura máxima de operação de 250 °C, mas também apresenta um aviso relativo à resistência à pressão abaixo dessa temperatura. Consulte o datasheet para validar a combinação de pressão e temperatura.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico destinado, neste produto, à aplicação com sensores de temperatura. (Ref.: Tipo de produto)

Conexão de processo

Interface mecânica usada para instalar o componente no processo. (Ref.: G 1/2)

Comprimento de instalação

Dimensão de instalação indicada para posicionar o componente no processo. (Ref.: 74 mm)

Resistência à pressão

Valor de pressão informado como limite para o produto; deve ser respeitado na aplicação. (Ref.: 100 bar / 10 MPa)

316Ti

Designação associada ao material indicado na ficha para este produto. (Ref.: 1.4571, aço inoxidável / 316Ti)
