- Referência do fabricante: E37521
- EAN: 4021179283724
- NCM do produto: 90259090
Destaques do Produto
Aplicação
Sensores de...mais
Saiba mais sobre: "E37521 IFM - Tubo Prot. Sensor IFM Prot. Sensor G 1/2, 118mm, 16bar, Inox 316L"
Destaques do Produto
Aplicação
Sensores de temperatura
Comprimento de instalação
118 mm
Conexão de processo
G 1/2, rosca externa com cone de vedação
Resistência à pressão
16 bar
Material
Aço inoxidável 316L (1.4404)
Conexão do sensor
G 1/2, cone de vedação, Ø 6 mm
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o E37521 IFM — tubo protetor para sensor de temperatura, G 1/2, comprimento de instalação de 118 mm, resistência à pressão de 16 bar, aço inoxidável 316L

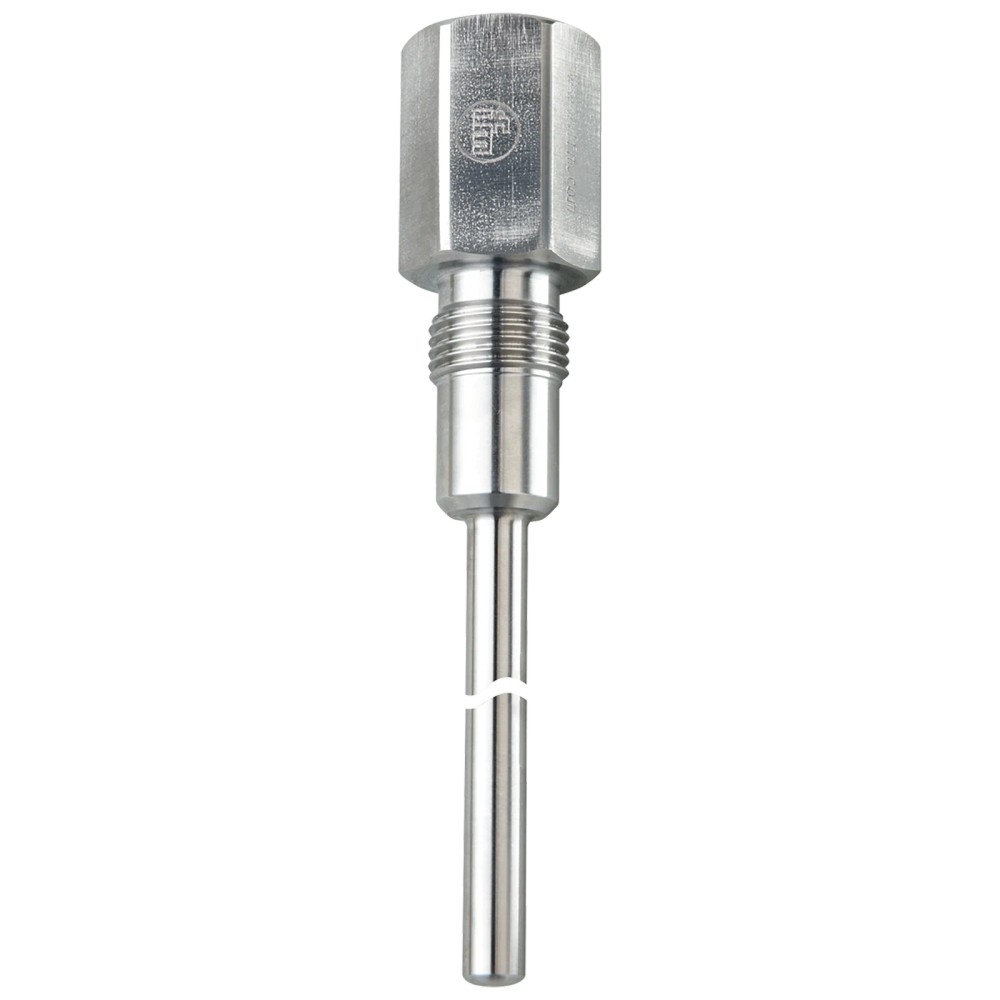

O IFM E37521 é um tubo protetor destinado à instalação de sensores de temperatura. Sua conexão de processo é G 1/2 com rosca externa e cone de vedação, e o comprimento de instalação informado é de 118 mm. É fabricado em aço inoxidável 316L (1.4404) e possui resistência à pressão especificada de 16 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Tubo protetor para sensores de temperatura |
| Marca e modelo | IFM E37521 |
| Comprimento de instalação | 118 mm |
| Resistência à pressão | 16 bar (1,6 MPa) |
| Material | Aço inoxidável 1.4404 (316L) |
| Conexão de processo | G 1/2, rosca externa com cone de vedação |
| Conexão do sensor | G 1/2, cone de vedação, Ø 6 mm |
| Rugosidade da superfície | Ra < 0,6 μm |
| Peso | 197,5 g |
| Unidades por embalagem | 1 peça |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Instalações de sensores de temperatura que requeiram tubo protetor com conexão de processo G 1/2, rosca externa com cone de vedação.
- Aplicações cujo comprimento de instalação requerido seja 118 mm e cuja resistência à pressão de referência não exceda 16 bar.
- Montagens em que a conexão do sensor seja compatível com G 1/2, cone de vedação, Ø 6 mm.
⚠ Considere outro se precisa de:
- Não selecionar quando o projeto exigir comprimento de instalação diferente de 118 mm sem confirmar a adequação dimensional.
- Não utilizar acima da resistência à pressão especificada de 16 bar.
- Não considerar compatível com outra rosca, geometria de vedação ou conexão de sensor sem validação dimensional no datasheet.
APLICAÇÕES E USO
- Aplicação declarada: proteção e instalação de sensores de temperatura em um processo com conexão G 1/2 rosca externa com cone de vedação, respeitando o comprimento de instalação de 118 mm e a resistência à pressão de 16 bar.
- Possibilidade de aplicação em instalações que demandem as características de material e superfície informadas. A adequação ao fluido, à temperatura, à limpeza e às demais condições do processo deve ser confirmada na documentação técnica do fabricante, pois esses limites não estão detalhados nos dados fornecidos.
COMO ESCOLHER
Antes de comprar o E37521 IFM — tubo protetor para sensor de temperatura, G 1/2, comprimento de instalação de 118 mm, resistência à pressão de 16 bar, aço inoxidável 316L, verifique estes pontos:
Quando escolher o E37521
Escolha este tubo protetor quando a montagem exigir conexão de processo G 1/2 com rosca externa e cone de vedação, comprimento de instalação de 118 mm e pressão de até 16 bar, respeitando também a conexão indicada para o sensor.
Quando avaliar outra configuração
Busque outra opção se a conexão do processo ou do sensor, o comprimento de instalação ou a pressão requerida não corresponderem aos dados do E37521. A ficha disponível não informa outras dimensões ou limites de operação para validar essas condições.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Tubo protetor para sensores de temperatura | Classificação e aplicação informadas na ficha do produto. |
| Marca | IFM | Fabricante indicado no anúncio. |
| Modelo / SKU / Part Number | E37521 | Identificadores do produto. |
| GTIN | 4021179283724 | Código de identificação comercial informado. |
| Categoria | Acessórios | Categoria indicada nos dados básicos do anúncio. |
| Dados mecânicos e de processo | ||
|---|---|---|
| Comprimento de instalação | 118 mm | Dimensão de instalação declarada para o produto. |
| Resistência à pressão | 16 bar (1,6 MPa) | Limite de pressão informado na ficha; não exceder este valor. |
| Conexão de processo | G 1/2, rosca externa com cone de vedação | Interface mecânica com o processo. |
| Conexão do sensor | G 1/2, cone de vedação, Ø 6 mm | Interface indicada para instalação do sensor. |
| Material | 1.4404, aço inoxidável 316L | Material indicado nos dados do produto. |
| Rugosidade da superfície | Ra < 0,6 μm | Característica de superfície declarada. |
| Peso | 197,5 g | Massa indicada nos atributos do produto. |
| Quantidade por embalagem | 1 peça | Unidades informadas por embalagem. |
| Conformidade e identificação documental | ||
|---|---|---|
| Certificações e declarações informadas | EC 1935/2004, FCM, FCM JP, FDA, Hygienic Cleanable | Designações relacionadas ao produto conforme dados do catálogo; consultar documentação do fabricante para escopo e condições aplicáveis. |
| NCM | 9025.90.90 | Código fiscal informado no cadastro do produto. |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não se aplica: o E37521 é um tubo protetor, não um dispositivo elétrico ou de comunicação.
Processo
G 1/2, rosca externa com cone de vedação. Conexão do sensor: G 1/2, cone de vedação, Ø 6 mm.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sensor de temperatura com conexão correspondente a G 1/2, cone de vedação, Ø 6 mm, instalado em processo com conexão G 1/2 rosca externa com cone de vedação. | ✓ | As conexões informadas para o tubo protetor correspondem a essas interfaces; confirme dimensões e montagem no desenho do fabricante. |
| Aplicação que exige pressão de processo de até 16 bar e comprimento de instalação de 118 mm. | ✓ | Esses valores correspondem às especificações declaradas para o produto. |
| Aplicação que excede 16 bar ou exige comprimento de instalação diferente de 118 mm. | ✗ | A condição ultrapassa a resistência à pressão especificada ou não corresponde ao comprimento informado. |
| Integração que exige protocolo de comunicação ou conexão elétrica própria do tubo protetor. | ✗ | O E37521 é um componente mecânico; a ficha não declara interface elétrica nem protocolo de comunicação. |
INSTALAÇÃO
Como instalar o E37521 IFM — tubo protetor para sensor de temperatura, G 1/2, comprimento de instalação de 118 mm, resistência à pressão de 16 bar, aço inoxidável 316L

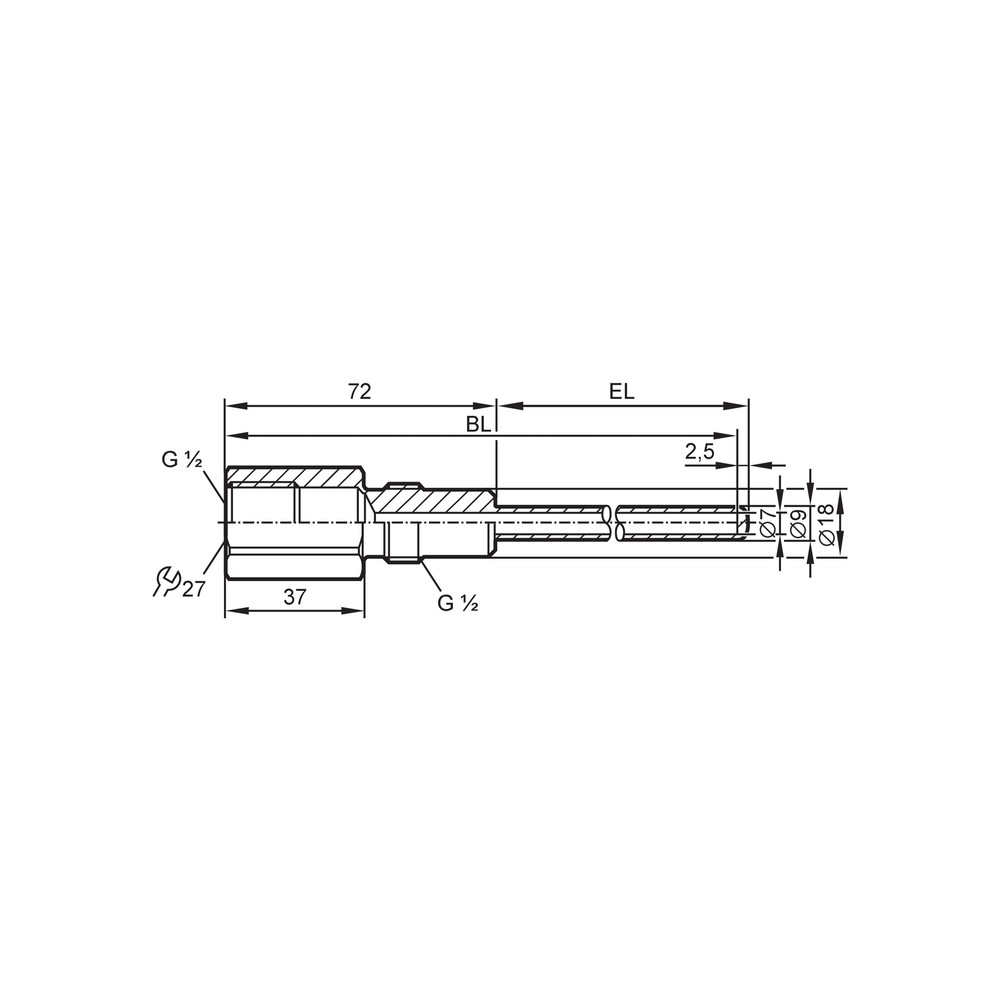

- Confirme no datasheet e no desenho dimensional que as conexões do processo e do sensor correspondem às interfaces da instalação.
- Verifique se o comprimento de instalação requerido é compatível com os 118 mm informados para o produto.
- Confirme que a pressão de operação prevista não excede 16 bar.
- Inspecione as roscas e as superfícies de vedação antes da montagem; não instale componentes com danos visíveis.
- Instale o tubo protetor na conexão de processo G 1/2 com cone de vedação, seguindo o procedimento de montagem especificado pelo fabricante e pelo projeto da instalação.
- Instale o sensor na conexão correspondente e verifique a montagem e a vedação conforme as instruções do fabricante do sensor e do tubo protetor.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento na conexão de processo após a montagem. | Possível incompatibilidade entre a conexão instalada e a rosca G 1/2 com cone de vedação, ou montagem inadequada da superfície de vedação. | Confira a especificação da conexão de processo, inspecione a rosca e o cone de vedação e compare a montagem com o desenho do fabricante. |
| O sensor não se encaixa ou não assenta na conexão do tubo protetor. | Possível divergência entre a conexão do sensor e a interface G 1/2, cone de vedação, Ø 6 mm informada para o E37521. | Verifique as dimensões e o tipo de vedação do sensor e compare-os com a ficha técnica do tubo protetor. |
| Deformação ou falha do conjunto durante a operação pressurizada. | A pressão de operação pode exceder o limite especificado de 16 bar ou a instalação pode estar sujeita a condições não avaliadas nos dados disponíveis. | Meça ou confirme a pressão de operação e compare com o limite declarado; consulte o fabricante para condições não especificadas. |
| A posição de instalação do sensor não corresponde à exigida pelo processo. | Comprimento de instalação requerido diferente dos 118 mm especificados. | Compare a dimensão necessária na aplicação com o desenho dimensional e com o comprimento de instalação declarado. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM E37521 e para que tipo de sensor ele serve?
É um tubo protetor destinado a sensores de temperatura. A compatibilidade mecânica depende de a conexão do sensor corresponder à interface indicada na ficha do produto.
O que acompanha o produto?
A ficha informa uma unidade por embalagem. Não há acessórios adicionais listados nos dados disponíveis.
O E37521 serve para uma conexão de processo diferente de G 1/2?
A conexão de processo informada é G 1/2 com rosca externa e cone de vedação. Para outra rosca ou vedação, confirme a compatibilidade dimensional antes da compra.
Posso usar o E37521 em pressão acima de 16 bar?
Não com base na especificação fornecida: a resistência à pressão declarada é 16 bar. Para condições superiores, selecione uma configuração cuja documentação confirme o limite necessário.
O que verificar se houver vazamento depois da instalação?
Confira se a conexão é G 1/2 com cone de vedação e inspecione a rosca e as superfícies de vedação. Verifique também se a montagem seguiu o procedimento aplicável.
O que fazer se o sensor não encaixar no tubo protetor?
Antes de substituir o tubo, compare a conexão do sensor com a interface indicada: G 1/2, cone de vedação, Ø 6 mm. Uma diferença de rosca ou geometria pode impedir o assentamento.
É melhor comprar este tubo protetor ou somente o sensor?
O E37521 é um acessório mecânico para instalação de sensores de temperatura, não um sensor. Se a instalação já dispõe de um tubo protetor compatível, a necessidade de adquirir outro depende do projeto e das condições de montagem.
Como decidir entre este modelo e outro tubo protetor?
Compare conexão de processo, conexão do sensor, comprimento de instalação e pressão requerida com a ficha técnica. O E37521 declara G 1/2 com cone de vedação, 118 mm e até 16 bar.
Que cuidados devo tomar na instalação?
Confirme as interfaces e as dimensões no desenho do fabricante e inspecione as roscas e superfícies de vedação antes da montagem. Siga também as instruções aplicáveis ao sensor e à instalação.
O E37521 tem ligação elétrica ou protocolo de comunicação?
Não há ligação elétrica nem protocolo de comunicação informados para este produto. Trata-se de um tubo protetor mecânico; a conexão elétrica, se existente, é própria do sensor instalado.
GLOSSÁRIO TÉCNICO
Tubo protetor
Componente mecânico destinado à instalação e proteção de um sensor de temperatura. (Ref.: Tipo de produto: tubo protetor para sensores de temperatura.)
Comprimento de instalação
Dimensão de instalação indicada para posicionar o componente no processo. (Ref.: 118 mm.)
Cone de vedação
Geometria de vedação associada à conexão; deve corresponder à interface instalada. (Ref.: conexão de processo G 1/2 com cone de vedação.)
Ra
Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,6 μm.)
316L
Designação do aço inoxidável correspondente ao material 1.4404 informado para o produto. (Ref.: material 1.4404 / aço inoxidável 316L.)
