Tubo Protetor para Sensor IFM E37511

Pré-visualizar: E37511 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores Inox 316L 68mm G 1/2

E37511 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores Inox 316L 68mm G 1/2

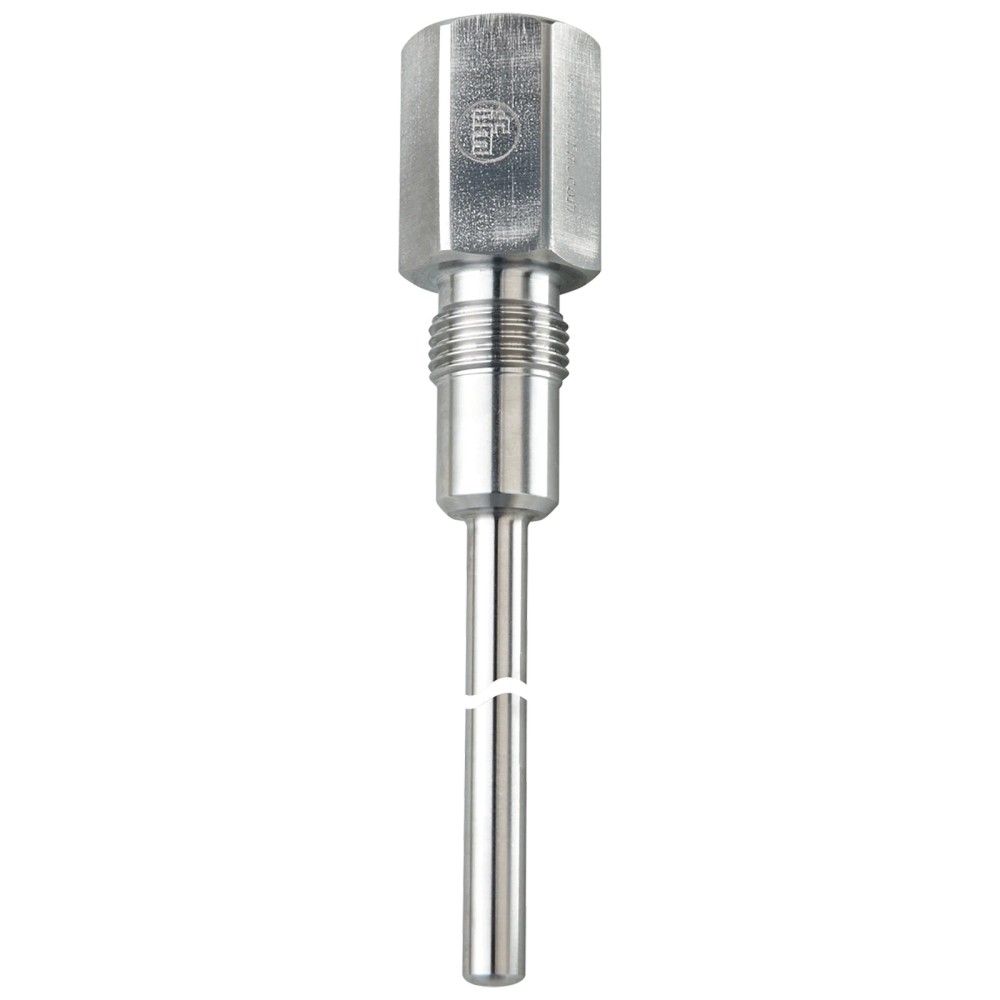

Imagem meramente ilustrativa

R$ 837,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37511
EAN: 4021179283717
NCM do produto: 90259090

Destaques do Produto Tipo de aplicação...mais

Fechar menu

Saiba mais sobre: "E37511 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores Inox 316L 68mm G 1/2"

Destaques do Produto

Tipo de aplicação

Proteção de sensores de temperatura

Comprimento de instalação

68 mm

Conexão do processo

G 1/2 externa com cone de vedação

Conexão do sensor

G 1/2 com cone de vedação Ø 6 mm

Pressão máxima informada

16 bar (1,6 MPa)

Material

Aço inoxidável 1.4404 (316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo protetor para sensor de temperatura IFM E37511, aço inoxidável 316L, comprimento de instalação de 68 mm, G 1/2

O IFM E37511 é um tubo protetor para sensores de temperatura, destinado a separar o sensor diretamente do processo. Possui conexão de processo G 1/2 externa com cone de vedação, comprimento de instalação de 68 mm e construção em aço inoxidável 316L. A resistência à pressão informada é de 16 bar; confirme as condições de operação do conjunto antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E37511
Tipo	Tubo protetor para sensores de temperatura
Material	Aço inoxidável 1.4404 (316L)
Comprimento de instalação	68 mm
Conexão de processo	G 1/2 externa, cone de vedação
Conexão do sensor	G 1/2, cone de vedação Ø 6 mm
Resistência à pressão	16 bar (1,6 MPa)
Rugosidade da superfície	Ra < 0,6 μm
Peso	184,3 g
Certificações e conformidades informadas	EC 1935/2004, FCM, FCM JP, FDA, Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores de temperatura cuja conexão corresponda à conexão do sensor G 1/2 com cone de vedação Ø 6 mm.
Instalações em que a conexão de processo G 1/2 externa com cone de vedação seja compatível com o ponto de montagem.
Aplicações que atendam ao limite de pressão informado de 16 bar e às demais condições definidas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar sem verificar o tipo de conexão do sensor e a geometria do cone de vedação.
Não utilizar acima da resistência à pressão informada de 16 bar.
Não presumir compatibilidade com conexões elétricas, protocolos ou sensores específicos: esses dados não são informados para este acessório.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso como tubo protetor para sensores de temperatura.
Possibilidade de uso em instalações que exijam as conexões mecânicas especificadas, desde que a geometria do ponto de montagem e as condições do processo sejam verificadas; essa adequação depende da aplicação.
Para processos pressurizados, considerar o limite informado de 16 bar e confirmar no datasheet a adequação às demais condições operacionais. A ficha não especifica faixa de temperatura do processo.

COMO ESCOLHER

Antes de comprar o Tubo protetor para sensor de temperatura IFM E37511, aço inoxidável 316L, comprimento de instalação de 68 mm, G 1/2, verifique estes pontos:

Escolha o E37511 quando

A aplicação exigir um tubo protetor para sensor de temperatura com conexão de processo G 1/2 externa com cone de vedação, conexão de sensor G 1/2 com cone de vedação Ø 6 mm e comprimento de instalação de 68 mm, respeitando o limite de pressão especificado.

Procure outra configuração quando

O ponto de montagem, a conexão do sensor ou o comprimento de instalação requerido não corresponderem às dimensões e conexões deste modelo. A ficha não informa modelos alternativos; consulte o catálogo IFM para identificar a configuração adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor para sensores de temperatura	Acessório mecânico para aplicação com sensores de temperatura.
Marca	IFM	Fabricante indicado no anúncio.
Código / SKU / part number	E37511	Identificador do produto.
GTIN	4021179283717	Código de identificação comercial informado.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Dados mecânicos e conexões
Material	1.4404 (aço inoxidável 316L)	Material indicado para o tubo protetor.
Comprimento de instalação EL	68 mm	Dimensão de instalação informada nos dados prioritários do anúncio.
Conexão de processo	G 1/2 rosca externa com cone de vedação	Conexão mecânica para montagem no processo.
Conexão do sensor	G 1/2 com cone de vedação Ø 6 mm	Conexão mecânica indicada para o sensor.
Resistência à pressão	16 bar (1,6 MPa)	Limite de pressão informado; não extrapolar esse valor.
Rugosidade da superfície	Ra < 0,6 μm	Característica superficial indicada na ficha.
Tamanho do furo	137 mm	Valor listado nos atributos do produto; confirme sua interpretação no datasheet antes de usar como dimensão de montagem.
Peso	184,3 g	Peso informado no dataset do produto.
Descrição do catálogo	THERMOWELL, D6/ G1/2 conical/L=100	Descrição presente no catálogo; os dados prioritários do anúncio indicam comprimento de instalação de 68 mm.

Conformidades e documentação
Certificações e conformidades informadas	EC 1935/2004, FCM, FCM JP, FDA, Hygienic Cleanable	Conformidades listadas nos dados do catálogo; consulte o datasheet para condições e escopo de aplicação.
Datasheet	https://media.ifm.com/dam/b410f2a4-e178-4cf2-83df-b7a83fa855e1/Original/E37511-00_PT-BR.pdf	Documento técnico do fabricante associado ao produto.
Desenho em escala	https://media.ifm.com/dam/d221904d-bdc8-49f6-97e1-f83b40144a75/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_Z_0965.png	Referência visual dimensional fornecida na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica ao tubo protetor: a ficha não informa conexão elétrica ou protocolo de comunicação. Verifique separadamente a compatibilidade elétrica do sensor utilizado.

Processo G 1/2 externa com cone de vedação. Conexão do sensor: G 1/2 com cone de vedação Ø 6 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de processo com conexão G 1/2 externa e cone de vedação correspondente	✓	A conexão de processo informada para o E37511 é G 1/2 externa com cone de vedação; confirme a correspondência mecânica com o equipamento instalado.
Sensor com conexão G 1/2 e cone de vedação Ø 6 mm correspondente	✓	Essa é a conexão do sensor indicada na ficha do produto.
Processo com pressão acima de 16 bar	✗	A resistência à pressão informada é 16 bar (1,6 MPa); a ficha não confirma operação acima desse limite.
Seleção baseada em compatibilidade elétrica ou protocolo	✗	O E37511 é um acessório mecânico e a ficha não informa interface elétrica nem protocolo. A compatibilidade elétrica deve ser avaliada para o sensor separadamente.

INSTALAÇÃO

Como instalar o Tubo protetor para sensor de temperatura IFM E37511, aço inoxidável 316L, comprimento de instalação de 68 mm, G 1/2

Confirme no datasheet e no equipamento instalado que a conexão do processo é compatível com G 1/2 externa com cone de vedação.
Verifique se a conexão do sensor corresponde a G 1/2 com cone de vedação Ø 6 mm.
Confira no desenho dimensional o espaço disponível e a geometria de montagem antes de instalar.
Inspecione as superfícies de vedação e as roscas; não instale componentes com danos visíveis.
Monte o tubo protetor conforme as instruções do fabricante do conjunto e os procedimentos aplicáveis à instalação.
Após a montagem, verifique a vedação e confirme que a pressão de operação não excede 16 bar.

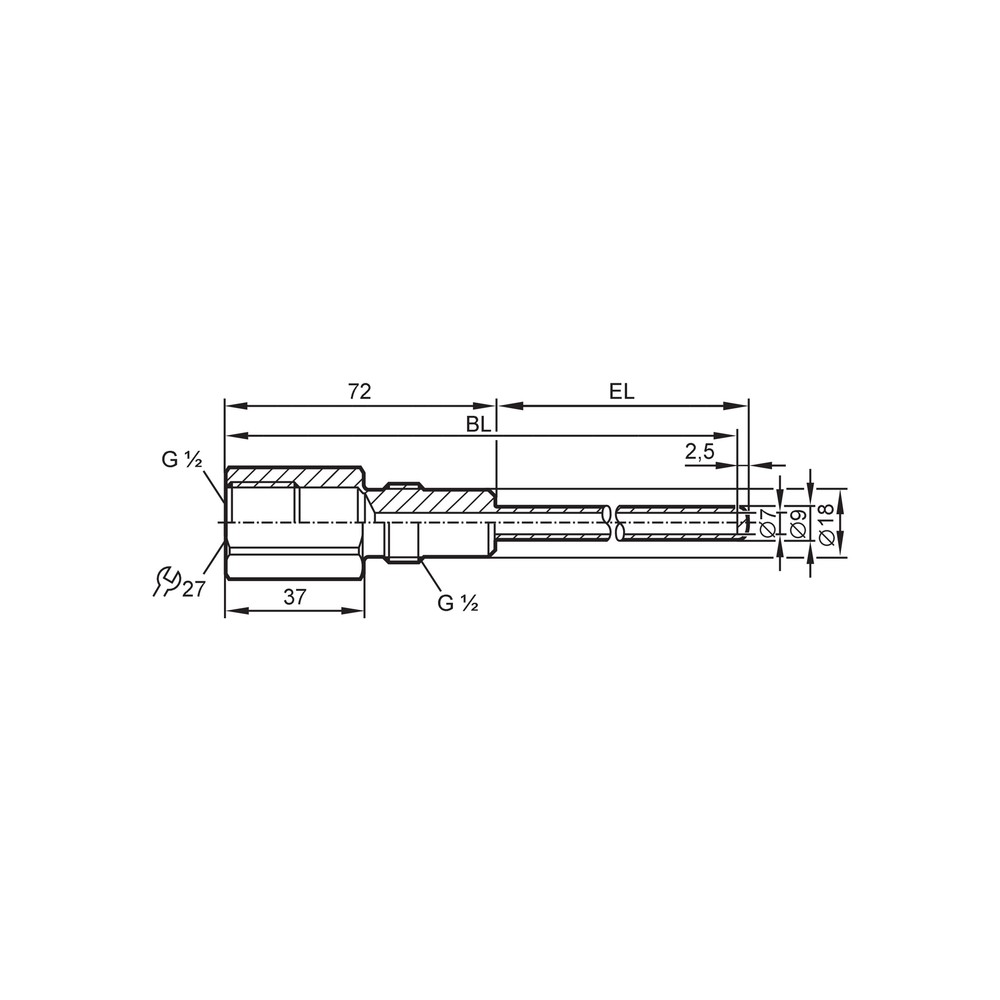

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado no ponto de montagem.	Possível incompatibilidade entre a conexão de processo, o cone de vedação ou a superfície de assentamento.	Confira se a conexão do processo corresponde a G 1/2 externa com cone de vedação e inspecione as superfícies de vedação.
Sensor não assenta ou não se conecta ao tubo protetor.	A conexão do sensor ou a geometria do cone pode diferir da especificação do E37511.	Verifique se a conexão do sensor é G 1/2 com cone de vedação Ø 6 mm e compare com o datasheet.
Deformação ou falha após exposição à pressão do processo.	A pressão aplicada pode exceder o limite informado de 16 bar ou as condições reais podem não corresponder às especificações do conjunto.	Meça ou confirme a pressão do processo e compare com o limite especificado; consulte o fabricante para as demais condições operacionais.
Sensor ou tubo protetor interfere com a montagem prevista.	Comprimento de instalação ou espaço disponível incompatível com a instalação.	Compare o espaço disponível com o desenho dimensional e confirme o comprimento de instalação de 68 mm indicado nos dados prioritários.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E37511 (PT-BR) (Datasheet) Desenho em escala IFM E37511 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37511 e o que acompanha?

É um tubo protetor para sensores de temperatura. A ficha informa embalagem com 1 peça e não relaciona outros acessórios inclusos.

Com quais conexões mecânicas ele pode ser usado?

A conexão de processo é G 1/2 externa com cone de vedação; a conexão do sensor é G 1/2 com cone de vedação Ø 6 mm. Confirme a correspondência física com os componentes da instalação.

Posso usar esse tubo protetor em pressão acima de 16 bar?

A ficha informa resistência à pressão de 16 bar (1,6 MPa), portanto não confirma uso acima desse valor. Verifique também as condições do processo no datasheet.

Ele é compatível com qualquer sensor de temperatura?

Não é possível afirmar compatibilidade universal. A ficha especifica uma conexão de sensor G 1/2 com cone de vedação Ø 6 mm; confira a conexão do sensor antes da compra.

O que verificar se houver vazamento depois da montagem?

Confira a correspondência da conexão G 1/2 e do cone de vedação, além do estado das superfícies de assentamento. Verifique também se a pressão está dentro do limite informado.

O que fazer se o sensor não encaixar no tubo protetor?

Verifique se a conexão do sensor corresponde a G 1/2 com cone de vedação Ø 6 mm. Se a geometria for diferente, confirme no datasheet qual configuração é necessária antes de substituir peças.

É melhor comprar este tubo ou escolher outra versão?

Escolha o E37511 quando as conexões e o comprimento de instalação de 68 mm corresponderem ao projeto. Se forem necessárias outras dimensões ou conexões, consulte o catálogo IFM; a ficha não especifica um modelo alternativo.

O produto vem em kit ou é vendido como peça avulsa?

A ficha indica 1 peça por embalagem. Não há informação de kit ou de componentes adicionais inclusos.

Que cuidados devo tomar na instalação?

Confira conexões e dimensões no datasheet, inspecione roscas e superfícies de vedação e respeite o limite de pressão informado. A ficha não especifica ferramenta ou torque de aperto.

Há conexão elétrica ou pinagem para instalar?

Não: o E37511 é um tubo protetor mecânico e a ficha não apresenta pinagem ou diagrama elétrico. A ligação elétrica deve ser verificada para o sensor utilizado.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico que aloja e protege o sensor de temperatura na instalação do processo.

G 1/2

Especificação da rosca indicada para as conexões de processo e do sensor; confirme também o tipo de vedação correspondente.

Cone de vedação

Geometria de assentamento da conexão indicada para estabelecer a vedação mecânica.

Parâmetro de rugosidade média aritmética da superfície, expresso na ficha como limite máximo informado.

316L

Designação usual associada ao aço inoxidável 1.4404 informado para o produto.
