Tubo Protetor de Soldagem IFM E37431

Pré-visualizar: E37431 IFM - Tubo Protetor de Soldagem IFM para Sensores de Temperatura Aço Inox 316L 149mm 300bar

E37431 IFM - Tubo Protetor de Soldagem IFM para Sensores de Temperatura Aço Inox 316L 149mm 300bar

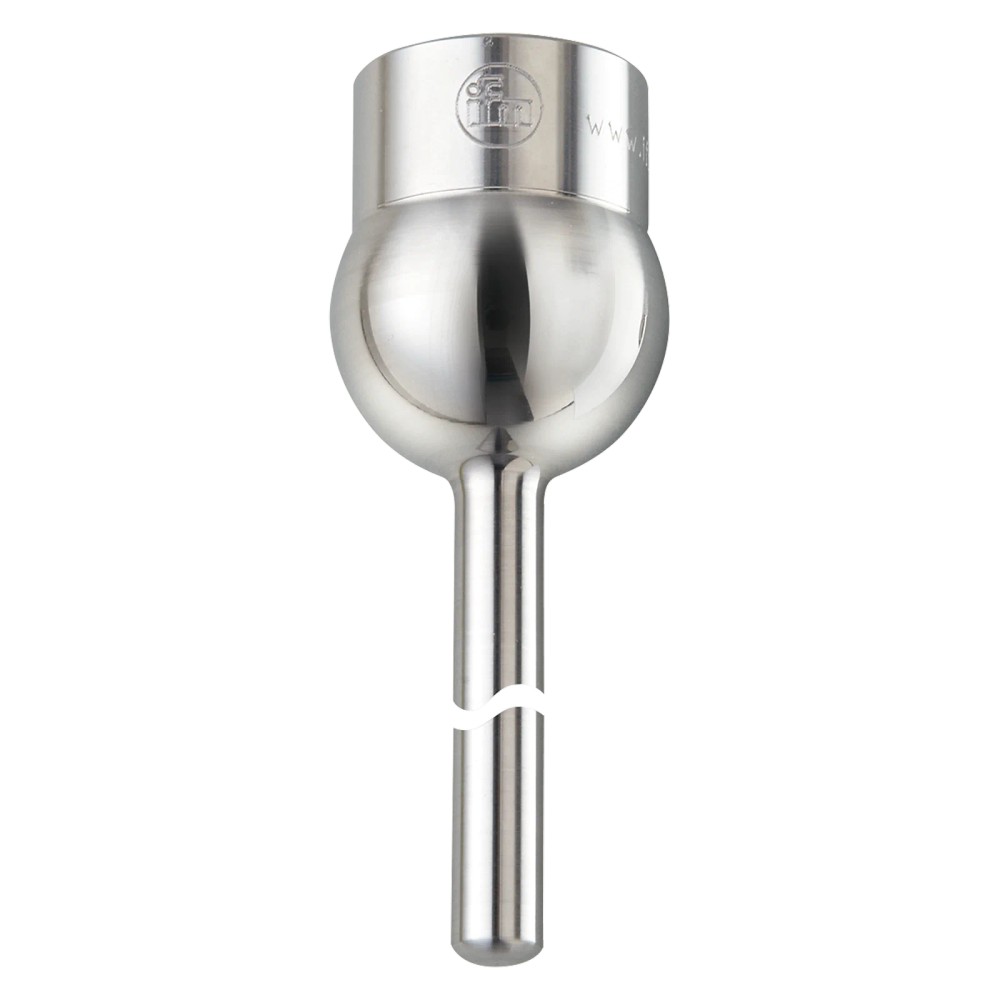

Imagem meramente ilustrativa

R$ 971,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37431
EAN: 4021179284325
NCM do produto: 90259090

Destaques do Produto Aplicação Sensores de...mais

Fechar menu

Saiba mais sobre: "E37431 IFM - Tubo Protetor de Soldagem IFM para Sensores de Temperatura Aço Inox 316L 149mm 300bar"

Destaques do Produto

Aplicação

Sensores de temperatura

Conexão do sensor

G 1/2 com cone de vedação para Ø 6 mm

Montagem no processo

Adaptador para soldagem Ø 34 mm

Comprimento de instalação

149 mm

Pressão especificada

Até 300 bar / 30 MPa

Material

Aço inoxidável 316L (1.4404)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E37431 IFM — Tubo protetor de soldagem para sensores de temperatura, aço inoxidável 316L, comprimento de instalação de 149 mm, resistência à pressão de 300 bar

O IFM E37431 é um tubo protetor de soldagem (thermowell) para instalação de sensores de temperatura em processos. Possui adaptador para soldagem de Ø 34 mm e conexão de sensor G 1/2 com cone de vedação para sensor de Ø 6 mm. É fabricado em aço inoxidável 316L e tem resistência à pressão especificada de 300 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor de soldagem para sensores de temperatura
Modelo	E37431
Material	Aço inoxidável 316L (1.4404)
Comprimento de instalação EL	149 mm
Conexão do sensor	G 1/2, cone de vedação, Ø 6 mm
Conexão de processo	Adaptador para soldagem, Ø 34 mm
Resistência à pressão	300 bar / 30 MPa
Rugosidade das superfícies em contato com substâncias	Ra < 0,6 µm
Certificações e normas declaradas	3-A, EC 1935/2004, EHEDG Certified, FCM, FCM JP, FDA
Peso	184,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores de temperatura de Ø 6 mm e conexão G 1/2 com cone de vedação, desde que a geometria de montagem seja compatível.
Instalação no processo por adaptador para soldagem de Ø 34 mm.
Processos cuja pressão de operação esteja dentro do limite especificado de 300 bar e cujos requisitos de material e superfície sejam compatíveis com aço inoxidável 316L e Ra < 0,6 µm.

⚠ Considere outro se precisa de:

Não selecionar para sensores cuja conexão não corresponda a G 1/2 com cone de vedação e Ø 6 mm sem confirmar a compatibilidade com o fabricante.
Não selecionar para montagem de processo que não aceite adaptador para soldagem Ø 34 mm.
Não usar em pressão superior a 300 bar, limite declarado para o produto.

APLICAÇÕES E USO

Uso declarado: montagem de sensores de temperatura por meio de tubo protetor com adaptador para soldagem.
Possibilidade de aplicação em processos que exijam as declarações de conformidade listadas na ficha; confirme no datasheet o escopo aplicável ao processo e às substâncias.
A ficha especifica pressão de até 300 bar, material 316L e rugosidade Ra < 0,6 µm nas superfícies em contato com substâncias. A adequação final depende das condições reais de processo e dos requisitos da instalação.

COMO ESCOLHER

Antes de comprar o E37431 IFM — Tubo protetor de soldagem para sensores de temperatura, aço inoxidável 316L, comprimento de instalação de 149 mm, resistência à pressão de 300 bar, verifique estes pontos:

Escolha o E37431 quando

O sensor de temperatura tiver Ø 6 mm e conexão G 1/2 com cone de vedação, e o processo permitir instalação por adaptador para soldagem Ø 34 mm. Confirme também o comprimento de instalação de 149 mm e a pressão de operação, limitada a 300 bar.

Busque outra configuração quando

A conexão do sensor, o diâmetro do adaptador de soldagem ou o comprimento necessário forem diferentes dos dados do E37431. A ficha não especifica adaptadores para outras geometrias; confirme com o fabricante a configuração adequada antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor de soldagem para sensores de temperatura (thermowell)	Componente mecânico destinado à instalação de sensores de temperatura.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part number	E37431	Código de identificação do produto.
GTIN	4021179284325	Identificador comercial informado na ficha.
Categoria	Acessórios	Classificação do produto no anúncio.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

Conexões e dimensões
Conexão do sensor	G 1/2, cone de vedação, Ø 6 mm	Interface mecânica especificada para o sensor de temperatura.
Conexão de processo	Adaptador para soldagem Ø 34 mm	Geometria especificada para instalação no processo.
Comprimento de instalação EL	149 mm	Comprimento de instalação informado na ficha técnica.
Tamanho do furo	187 mm	Valor apresentado nos dados do produto; confirmar no desenho técnico a referência dimensional correspondente antes de projetar a montagem.

Dados mecânicos e materiais
Material	1.4404 (aço inoxidável 316L)	Material declarado para o tubo protetor.
Rugosidade da superfície	Ra < 0,6 µm	Aplicável às superfícies que entram em contato com as substâncias.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão declarado para o produto.
Peso	184,7 g	Massa informada na ficha.

Certificações e conformidade declaradas
Certificações / normas	3-A, EC 1935/2004, EHEDG Certified, FCM, FCM JP, FDA	Declarações de conformidade e certificações listadas na ficha do produto; verificar escopo e condições aplicáveis na documentação oficial.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E37431 é um tubo protetor mecânico para sensor de temperatura, não um dispositivo elétrico ou de comunicação.

Processo Adaptador para soldagem Ø 34 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de temperatura com haste de Ø 6 mm e conexão G 1/2 com cone de vedação	✓	As dimensões e a conexão correspondem às especificações declaradas para a conexão do sensor.
Montagem de processo por adaptador para soldagem Ø 34 mm	✓	Essa é a conexão de processo especificada para o E37431.
Processo com pressão de operação de até 300 bar	✓	A resistência à pressão declarada é 300 bar / 30 MPa; devem ser considerados também os requisitos da instalação completa.
Pressão de processo superior a 300 bar	✗	A pressão excederia o limite especificado para o produto.
Sensor com diâmetro ou conexão diferentes dos especificados	✗	A ficha declara conexão G 1/2 com cone de vedação para sensor Ø 6 mm; não confirma compatibilidade com outras dimensões.
Ligação elétrica, protocolo ou comunicação direta pelo E37431	✗	O produto é um componente mecânico de proteção e montagem, sem interface elétrica ou de comunicação especificada.

INSTALAÇÃO

Como instalar o E37431 IFM — Tubo protetor de soldagem para sensores de temperatura, aço inoxidável 316L, comprimento de instalação de 149 mm, resistência à pressão de 300 bar

Confirme que o sensor possui haste de Ø 6 mm e conexão G 1/2 com cone de vedação.
Verifique no desenho dimensional se o comprimento de instalação de 149 mm e as demais dimensões atendem ao projeto.
Confirme que o ponto de instalação aceita adaptador para soldagem Ø 34 mm.
Verifique se a pressão de operação não excede 300 bar e se material e acabamento são adequados ao processo.
Instale e solde o adaptador conforme o procedimento de montagem aprovado para a instalação; a ficha do produto não especifica parâmetros de soldagem.
Monte o sensor na conexão prevista e confira a vedação e a integridade da instalação conforme as instruções do fabricante do sensor e do processo.

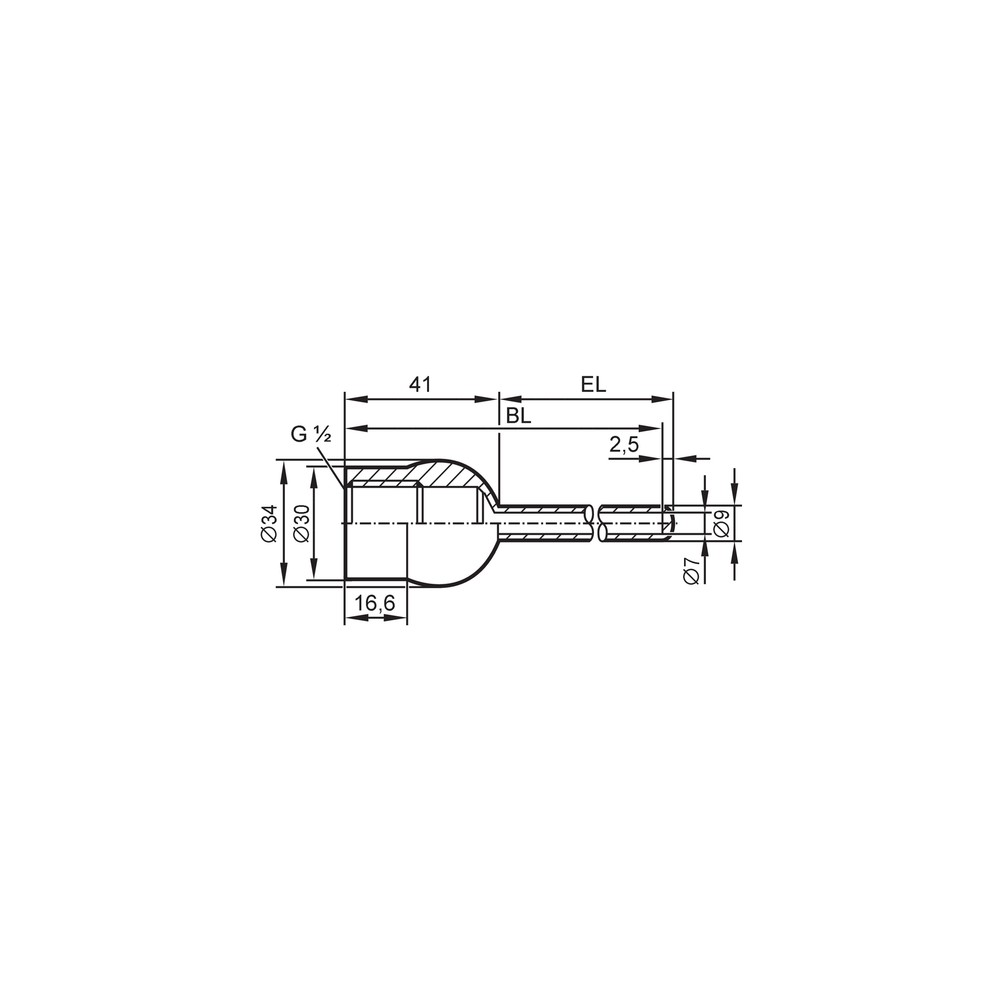

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não encaixa ou não assenta na conexão do tubo protetor.	Diâmetro da haste ou conexão do sensor diferente de Ø 6 mm e G 1/2 com cone de vedação.	Compare a conexão e o diâmetro do sensor com os dados da ficha antes da montagem; não force o encaixe.
O adaptador não se ajusta ao ponto de instalação previsto.	A instalação não foi projetada para adaptador para soldagem Ø 34 mm.	Confira o desenho dimensional e meça a abertura e a geometria de montagem previstas.
Vazamento ou perda de contenção após a instalação.	Falha de montagem, vedação inadequada ou incompatibilidade entre as condições do processo e a instalação.	Inspecione a conexão do sensor, a vedação e a junta soldada; compare a pressão de operação com o limite de 300 bar e siga os procedimentos da instalação.
Dano ou deformação do conjunto em operação pressurizada.	Pressão de processo acima do limite especificado ou condição de instalação não contemplada na ficha.	Verifique a pressão real do processo e confirme que não excede 300 bar; avalie o conjunto instalado conforme documentação técnica aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E37431 (Datasheet) Desenho em escala IFM E37431 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37431 e para que serve?

É um tubo protetor de soldagem (thermowell) para sensores de temperatura. A ficha o especifica para sensor de Ø 6 mm com conexão G 1/2 de cone de vedação.

O que acompanha o produto?

A ficha informa embalagem com 1 peça. Não há acessórios adicionais listados como incluídos.

O E37431 pode ser usado com qualquer sensor de temperatura?

Não há compatibilidade universal declarada: a conexão especificada é G 1/2 com cone de vedação para sensor de Ø 6 mm. Para outras dimensões ou conexões, confirme a compatibilidade com a IFM.

Posso instalar este tubo protetor em processo com pressão acima de 300 bar?

Não: a resistência à pressão declarada é 300 bar / 30 MPa. A ficha não autoriza operação acima desse limite.

Serve para sensores com haste de diâmetro diferente de 6 mm?

A ficha especifica conexão para sensor de Ø 6 mm e não confirma outros diâmetros. Não presuma compatibilidade sem validação do fabricante.

Serve para montagem sem soldagem ou com adaptador de outro diâmetro?

A conexão de processo informada é um adaptador para soldagem Ø 34 mm. A ficha não confirma instalação sem soldagem nem adaptadores de outros diâmetros.

O que verificar se o sensor não encaixa no tubo protetor?

Confira se a haste do sensor é Ø 6 mm e se a conexão é G 1/2 com cone de vedação. Não force a montagem se as interfaces não corresponderem.

O que verificar se houver vazamento depois da instalação?

Inspecione a conexão e a vedação do sensor, além da junta soldada. Verifique também se a pressão de processo está dentro do limite declarado de 300 bar.

É melhor comprar este tubo protetor ou um sensor de temperatura junto?

O E37431 é identificado como tubo protetor; a ficha não informa que um sensor esteja incluído. Se precisar do sensor, selecione-o separadamente e valide a conexão G 1/2 com cone de vedação e Ø 6 mm.

Como confirmar se o comprimento atende à instalação?

Compare o comprimento de instalação EL de 149 mm e o desenho dimensional com a geometria do ponto de montagem. A ficha não fornece instruções específicas de soldagem; consulte a documentação aplicável à instalação.
