Tubo Protetor de Soldagem IFM E37421

Pré-visualizar: E37421 IFM - Tubo Protetor de Soldagem Sensores de Temperatura Inox 316L 99mm 300bar

E37421 IFM - Tubo Protetor de Soldagem Sensores de Temperatura Inox 316L 99mm 300bar

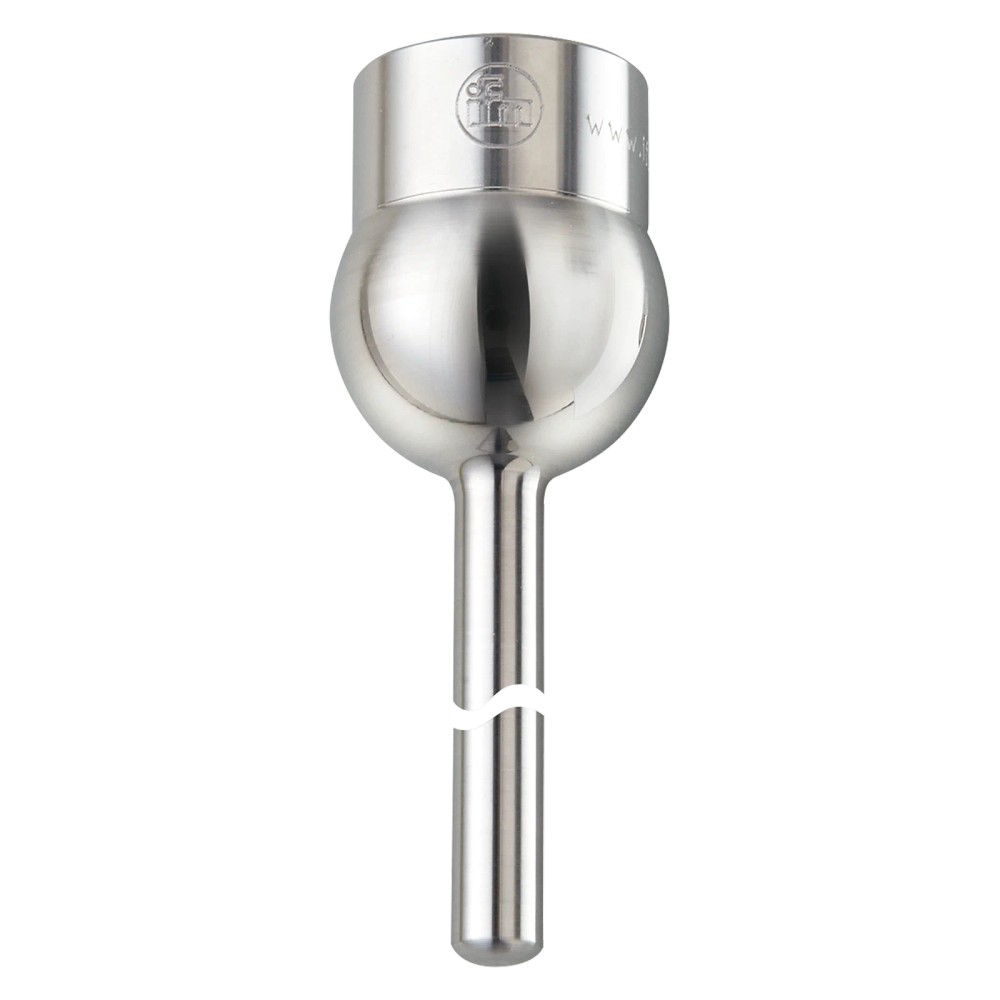

Imagem meramente ilustrativa

R$ 930,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37421
EAN: 4021179284301
NCM do produto: 90259090

Destaques do Produto Material Aço Inox...mais

Fechar menu

Saiba mais sobre: "E37421 IFM - Tubo Protetor de Soldagem Sensores de Temperatura Inox 316L 99mm 300bar"

Destaques do Produto

Material

Aço Inox 316L

Pressão Máx.

300 bar

Comprimento

99 mm

Conexão Sensor

G 1/2

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo Protetor de Soldagem IFM E37421 para Sensores de Temperatura 99mm Inox 316L

O E37421 é um tubo protetor (thermowell) projetado para a instalação higiênica de sensores de temperatura em processos industriais. Fabricado em aço inoxidável 1.4404 (316L), garante resistência e conformidade com normas sanitárias 3A e EHEDG. Suporta pressões de até 300 bar e é compatível com sensores de 6mm utilizando conexão G 1/2.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E37421
Material	Aço inox 316L (1.4404)
Pressão Nominal	300 bar
Comp. Instalação	99 mm
Conexão Processo	Soldável (34 mm)
Conexão Sensor	G 1/2
Acabamento (Ra)	< 0,6 µm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações na indústria alimentícia e farmacêutica (certificação 3A/EHEDG).
Processos de monitoramento de temperatura onde é necessária a proteção da haste do sensor.
Sistemas com necessidade de vedação cônica G 1/2.
Tanques ou tubulações com espessura compatível com adaptador de 34 mm.

⚠ Considere outro se precisa de:

Processos com pressão operacional superior a 300 bar.
Conexão com sensores de diâmetro diferente de 6 mm.
Meios químicos que causam corrosão no aço inox 1.4404 (316L).
Instalações que exijam conexão roscada em vez de soldada.

APLICAÇÕES E USO

Monitoramento de temperatura em linhas de produção de alimentos.
Processos industriais que exigem conformidade sanitária rigorosa.
Aplicações com fluidos corrosivos onde o aço 316L é exigido.
Sistemas de alta pressão (até 300 bar) requerendo proteção da haste do sensor.

COMO ESCOLHER

Antes de comprar o Tubo Protetor de Soldagem IFM E37421 para Sensores de Temperatura 99mm Inox 316L, verifique estes pontos:

Quando escolher este produto

Utilize quando o seu projeto requer um poço termométrico fixo por soldagem, compatível com a norma higiênica 3A/EHEDG e para sensores de diâmetro 6mm com rosca G 1/2.

Quando buscar outra opção

Se a sua aplicação exigir um poço roscado (não soldado), uma profundidade de imersão diferente de 99mm, ou se o sensor utilizado possuir rosca ou diâmetro de haste fora do padrão especificado.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Aço inoxidável 1.4404 (316L)	Material padrão para alta resistência a corrosão e compatibilidade sanitária.
Rugosidade da superfície	Ra < 0,6 µm	Indica acabamento superficial controlado para evitar acúmulo de contaminantes.
Peso	171,5 g	Massa do componente para cálculos de carga mecânica no local da solda.

Dados de Processo
Resistência à pressão	300 bar	Limite máximo de pressão operacional tolerado pelo conjunto.
Comprimento de instalação	99 mm	Profundidade de inserção do poço dentro do processo.
Conexão de processo	Adaptador soldável Ø 34 mm	Interface mecânica para fixação no recipiente ou tubulação.
Conexão do sensor	G 1/2 cone de vedação	Interface padrão para inserção e vedação do sensor de temperatura.

Normas e Certificações
Certificações	3A, EC 1935/2004, EHEDG, FCM, FDA	Conformidades para uso em ambientes com exigência sanitária.

COMPATIBILIDADE

Comunicação

• N/A (Componente mecânico)

Conexões

Elétrica N/A

Processo Adaptador para soldagem Ø 34 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos sanitários (Alimentos/Farmacêutica)	✓	Possui certificações 3A, EHEDG e FDA, essenciais para conformidade sanitária.
Ambientes corrosivos agressivos	✓	O aço inox 1.4404 (316L) oferece alta resistência química para a maioria das aplicações.
Processos com pressão > 300 bar	✗	A pressão nominal máxima especificada é de 300 bar; exceder este valor compromete a integridade do tubo.
Sensores de temperatura padrão 6mm	✓	O poço é projetado especificamente para acomodar sensores com haste de diâmetro 6mm.

INSTALAÇÃO

Como instalar o Tubo Protetor de Soldagem IFM E37421 para Sensores de Temperatura 99mm Inox 316L

Limpe a área da tubulação ou tanque onde o tubo será soldado para remover impurezas.
Posicione o adaptador de soldagem de 34 mm no local desejado.
Realize a soldagem TIG conforme procedimentos de solda para aço inoxidável.
Aguarde o resfriamento completo da peça para evitar danos térmicos nas vedações internas.
Insira o sensor de temperatura de 6 mm no poço.
Rosqueie o sensor de temperatura na conexão G 1/2 e aplique o torque necessário conforme o manual do sensor.

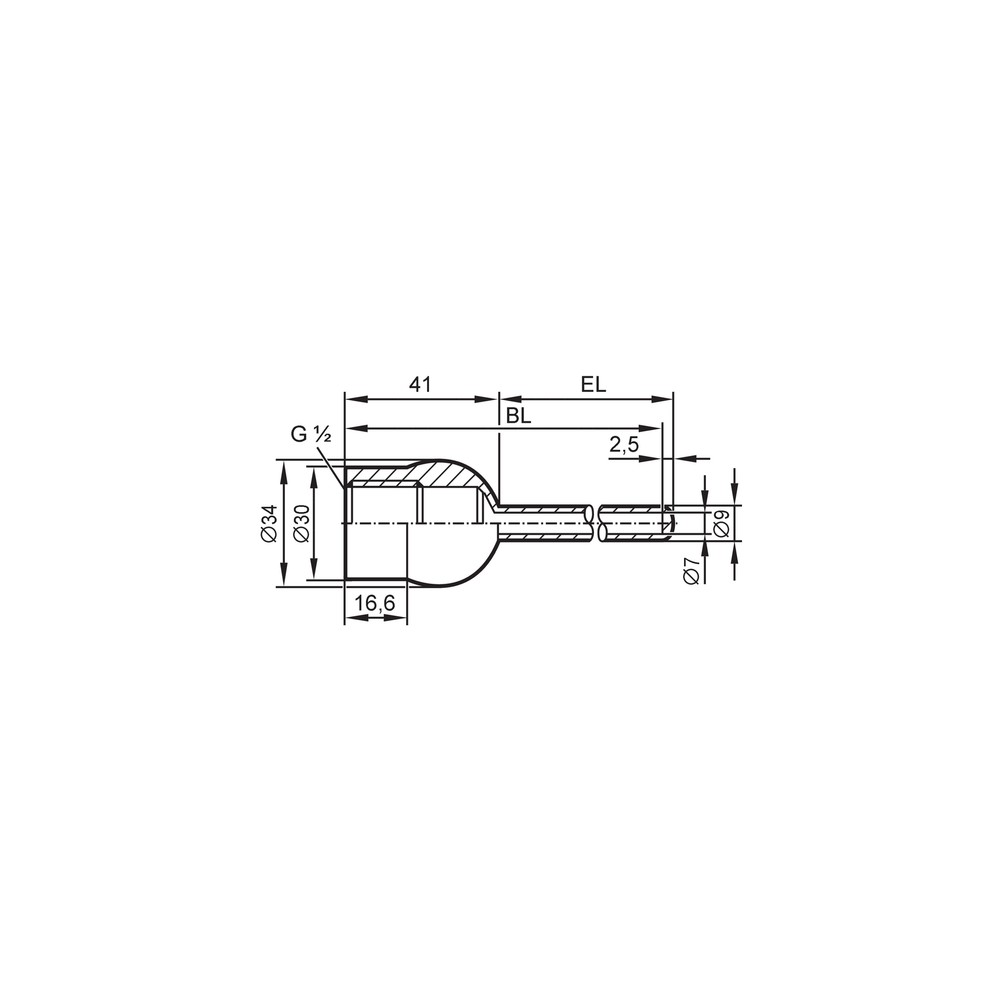

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na base do tubo.	Qualidade inadequada da solda no adaptador de 34 mm.	Realizar teste de pressão e inspeção visual da solda (líquido penetrante ou raio-x).
Tempo de resposta do sensor elevado ou impreciso.	Incompatibilidade de diâmetro ou inserção incorreta do sensor.	Verificar se o sensor de 6mm está totalmente assentado na base do poço.
Corrosão localizada ou pitting no corpo do tubo.	Exposição a substâncias químicas agressivas incompatíveis.	Verificar a carta de compatibilidade química do aço 316L com o meio do processo.
Deformação mecânica ou falha estrutural do tubo.	Pressão do sistema excedendo 300 bar.	Monitorar a pressão máxima do sistema e comparar com a especificação nominal.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial E37421 (Datasheet) Desenho em Escala do Tubo (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o tubo de soldagem E37421 e qual sua função?

Este é um tubo protetor de soldagem (thermowell) em aço inoxidável 316L, projetado para isolar sensores de temperatura de 6mm em processos industriais com pressão até 300 bar.

O que acompanha o produto na embalagem?

Ele acompanha apenas o corpo do tubo protetor; sensores de temperatura e selos adicionais devem ser adquiridos separadamente conforme sua necessidade de medição.

Este tubo é compatível com sensores de conexão roscada padrão NPT?

Não, este modelo é compatível exclusivamente com sensores de temperatura que utilizam conexão G 1/2 com cone de vedação e haste de 6mm de diâmetro.

Quais são as restrições de aplicação deste componente?

Não deve ser utilizado em aplicações que excedam 300 bar de pressão nominal ou em meios corrosivos agressivos incompatíveis com aço inox 1.4404 (316L).

Como diagnosticar vazamentos na conexão do processo?

Se notar falha na vedação, verifique a qualidade da solda no adaptador e a integridade do cone de vedação G 1/2 do sensor.

Por que o tempo de resposta do sensor aumentou após a instalação?

Aumento excessivo do tempo de resposta indica que o sensor pode não estar assentado corretamente no fundo do poço, impedindo a transferência térmica eficiente.

Devo escolher este modelo soldado ou um adaptador roscado?

Este produto é um componente mecânico fixo; a escolha entre ele e um modelo roscado depende exclusivamente da necessidade de higiene (EHEDG/3A) e robustez de soldagem no seu processo.

Por que optar pela versão de soldagem em vez de roscada?

A versão soldada é a escolha ideal para processos que exigem certificações sanitárias (3A, EHEDG, FDA) para evitar zonas mortas onde bactérias possam se acumular.

Quais cuidados tomar na instalação?

Certifique-se de que a superfície do tanque ou tubulação esteja limpa antes da soldagem TIG para garantir a conformidade sanitária e evitar porosidade.

Qual a procedência e garantia de conformidade deste componente?

Este é um produto original IFM Electronic, projetado para garantir a integridade da medição sob condições rigorosas, conforme especificado na folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

Thermowell

Componente tubular que protege o sensor de temperatura do contato direto com o fluido do processo. (Ref.: Tubo protetor de soldagem)

Aço 316L (1.4404)

Aço inoxidável de baixo teor de carbono com alta resistência à corrosão, amplamente usado em aplicações sanitárias. (Ref.: Material)

Rugosidade Ra

Parâmetro que mede a irregularidade da superfície. Valor < 0,6 µm indica alta qualidade para evitar contaminação. (Ref.: Característica da superfície)

3A / EHEDG

Certificações internacionais para equipamentos que garantem padrões de higiene em processos alimentícios. (Ref.: Certificações)

Conexão G 1/2

Padrão de rosca BSP para vedação em equipamentos hidráulicos e de instrumentação. (Ref.: Conexão do sensor)
