Tubo Protetor de Soldagem IFM E37411

Pré-visualizar: E37411 IFM - Tubo Protetor de Soldagem IFM Para Sensores de Temperatura Aço Inox 300 bar 49mm

E37411 IFM - Tubo Protetor de Soldagem IFM Para Sensores de Temperatura Aço Inox 300 bar 49mm

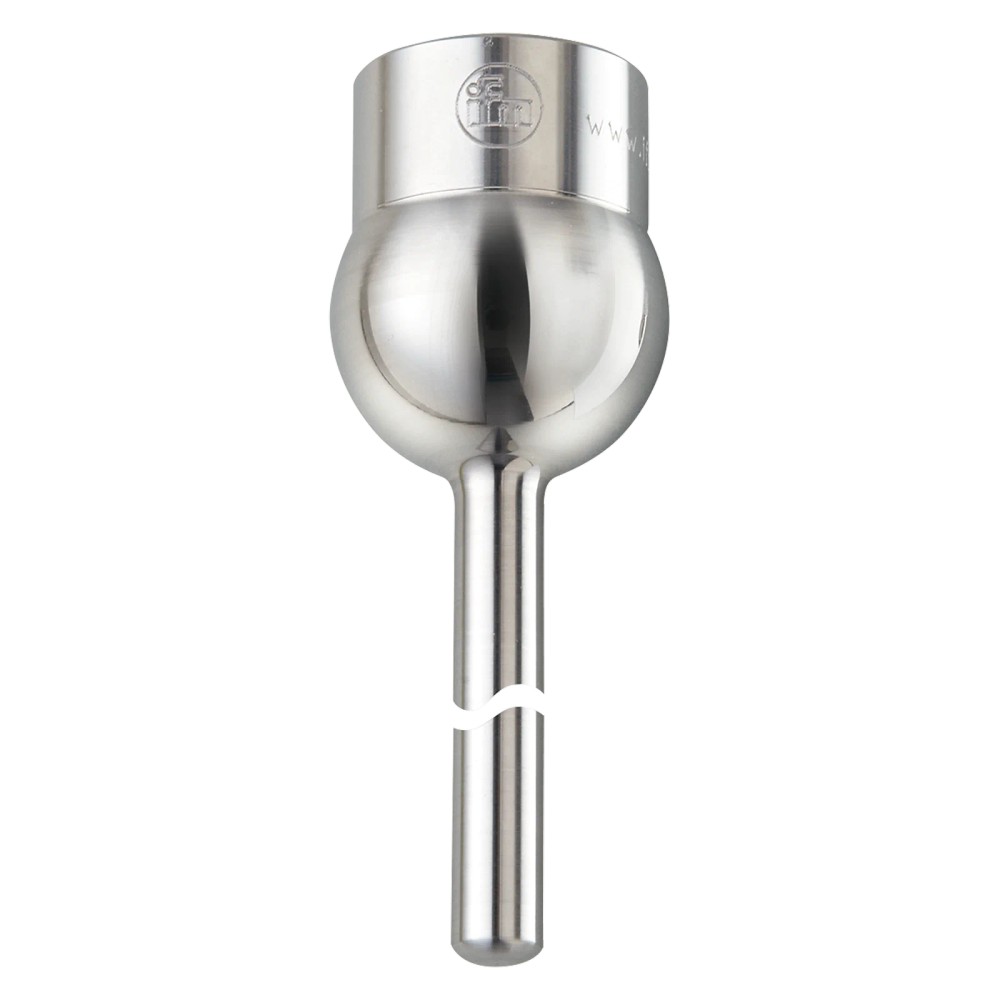

Imagem meramente ilustrativa

R$ 892,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37411
EAN: 4021179282017
NCM do produto: 90259090

Destaques do Produto Material Aço Inox...mais

Fechar menu

Saiba mais sobre: "E37411 IFM - Tubo Protetor de Soldagem IFM Para Sensores de Temperatura Aço Inox 300 bar 49mm"

Destaques do Produto

Material

Aço Inox 316L (1.4404)

Pressão Máx.

300 bar

Comprimento Instalação

49 mm

Conexão Sensor

G 1/2

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo Protetor de Soldagem IFM para Sensores de Temperatura E37411 Aço Inox 300 bar

O E37411 é um tubo protetor de soldagem fabricado em aço inoxidável 316L, projetado para proteger sensores de temperatura em aplicações sanitárias e de alta pressão. Comprimento de instalação de 49 mm e resistência a pressões de até 300 bar, permite a manutenção ou substituição rápida de sensores sem interromper o fluxo do processo. Sua construção certificada (3-A, EHEDG) atende aos requisitos de higiene em indústrias alimentícias e farmacêuticas.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E37411
Marca	IFM
Material	Aço Inox 316L
Resistência Pressão	300 bar
Comprimento	49 mm
Conexão Sensor	G 1/2
Rugosidade	Ra < 0,6 µm
Certificações	3-A, EHEDG, FDA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de processamento de alimentos e bebidas (EHEDG/3-A)
Ambientes industriais que exigem alta resistência à pressão (até 300 bar)
Aplicações que necessitam de substituição rápida de sensores sem parada de linha

⚠ Considere outro se precisa de:

Processos com fluidos quimicamente incompatíveis com aço inox 316L (1.4404)
Instalação em conexões de rosca sem o adaptador de soldagem correspondente
Aplicações com vibração extrema que excedam a rigidez mecânica de um componente soldado de 49mm

APLICAÇÕES E USO

Monitoramento de temperatura em tubulações sanitárias (Alimentos/Bebidas)
Sistemas de envase e processamento com exigência de conformidade FDA
Processos industriais que operam sob alta pressão estática

COMO ESCOLHER

Antes de comprar o Tubo Protetor de Soldagem IFM para Sensores de Temperatura E37411 Aço Inox 300 bar, verifique estes pontos:

Quando utilizar o E37411

Escolha este modelo quando seu processo exigir montagem soldada, resistência a altas pressões (até 300 bar) e atendimento às normas sanitárias EHEDG/3-A para sensores com conexão G 1/2.

Quando buscar alternativas

Considere outras opções se o seu processo utilizar conexões roscadas (sem solda), se o diâmetro da sonda do seu sensor for diferente de 6 mm, ou se o material de inox 316L não for quimicamente compatível com o fluido.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	1.4404 (aço inoxidável / 316L)	Material padrão para alta resistência à corrosão.
Rugosidade da superfície	Ra < 0,6 µm	Indicador de acabamento sanitário para evitar biofilmes.

Condições de Operação
Resistência à pressão	300 bar	Limite de operação em condições estáticas.

Conexões
Conexão de processo	Adaptador para soldagem Ø 34 mm	Interface de montagem permanente no duto.
Conexão do sensor	G 1/2 cone de vedação	Interface para rosca de sensores de temperatura.

Certificações
Certificações	3-A, EC 1935/2004, EHEDG, FDA	Padrões de conformidade para indústrias alimentícias e farmacêuticas.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico passivo)

Processo Adaptador para soldagem de 34 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos sanitários (Alimentos/Bebidas)	✓	Atende às normas 3-A e EHEDG com material certificado.
Ambientes de altíssima corrosão	✗	O aço 1.4404 tem limites de resistência química, não indicado para ácidos muito fortes.
Montagem rosqueada sem solda	✗	Exige obrigatoriamente a soldagem do adaptador de 34 mm.

INSTALAÇÃO

Como instalar o Tubo Protetor de Soldagem IFM para Sensores de Temperatura E37411 Aço Inox 300 bar

Preparar a abertura na tubulação conforme o diâmetro do adaptador de 34 mm.
Posicionar o adaptador de soldagem no ponto de instalação.
Realizar a soldagem TIG ou MIG conforme normas de segurança para aço inox.
Limpar internamente a área soldada para garantir a higiene do processo.
Inserir o sensor de temperatura com conexão G 1/2 até o batente.
Apertar o sensor garantindo a compressão correta do cone de vedação.

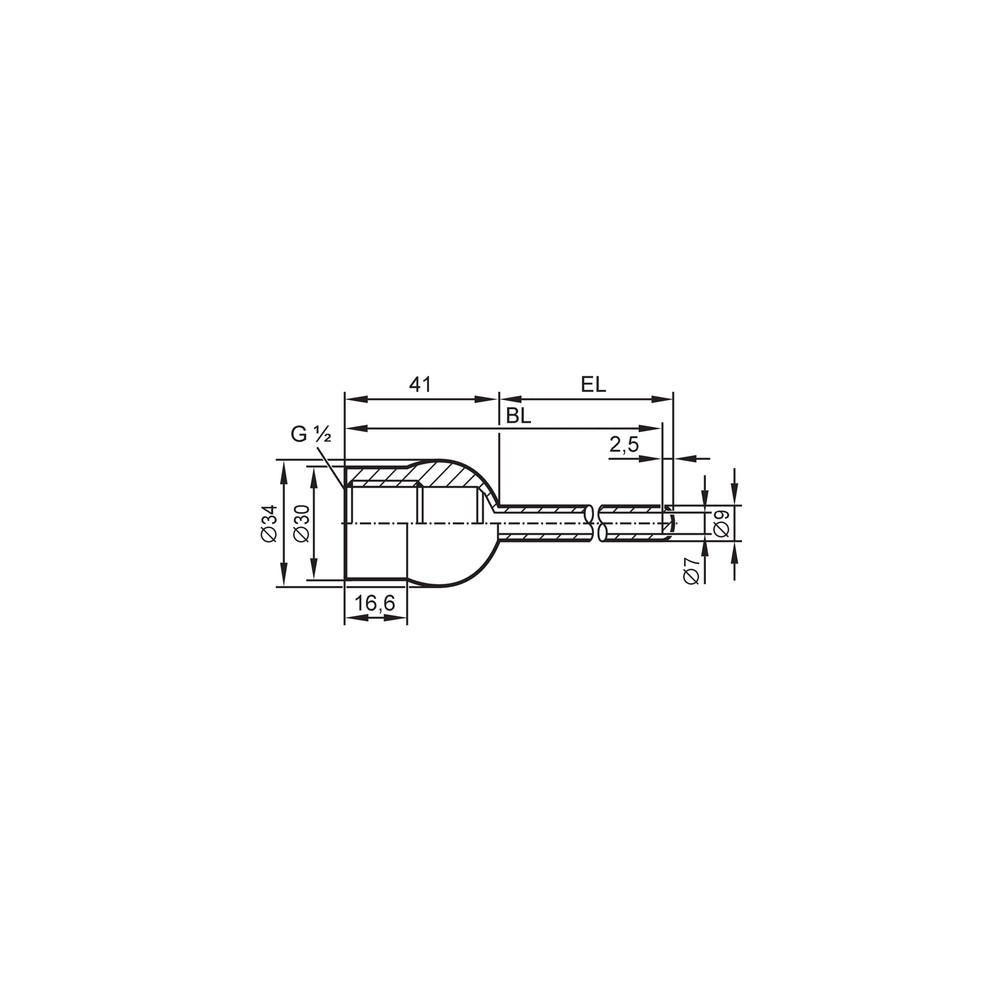

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface sensor-tubo	Vedação insuficiente ou desgaste na rosca do sensor	Inspecionar a vedação do cone G 1/2 e verificar o torque de aperto
Dificuldade de limpeza ou contaminação no processo	Acúmulo de resíduos ou danos mecânicos na solda	Realizar verificação visual da integridade da solda e superfície interna
Dificuldade em inserir ou remover o sensor	Instalação incorreta ou desalinhamento	Verificar se o diâmetro da sonda (6 mm) é compatível com o tubo interno
Vazamento na base do adaptador	Falha no processo de soldagem	Realizar teste de estanqueidade conforme normas de soldagem vigentes

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnicos (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o tubo protetor E37411 e qual sua função?

Este é um tubo protetor (thermowell) projetado para isolar sensores de temperatura do processo industrial, garantindo a integridade do sensor e permitindo sua substituição sem romper a vedação do sistema.

Quais sensores de temperatura podem ser utilizados com este tubo?

O componente é compatível com sensores de temperatura que possuam conexão de processo G 1/2 com cone de vedação e diâmetro de sonda de 6 mm.

Este tubo pode ser instalado sem soldagem no processo?

Este produto não deve ser utilizado em conexões rosqueadas padrão (ex: NPT ou BSP sem solda), pois seu design exige a integração através de um adaptador para soldagem de 34 mm.

O tubo pode ser aplicado em qualquer tipo de fluido?

Embora o material de aço inoxidável 316L ofereça resistência, este componente não é indicado para fluidos altamente abrasivos ou corrosivos que excedam as especificações químicas do aço 1.4404.

O que fazer se ocorrer vazamento na interface entre o sensor e o tubo?

Se houver vazamento na conexão, verifique o aperto do sensor no cone de vedação e inspecione a superfície de contato para garantir que não haja partículas ou deformações.

Sinto que a leitura de temperatura está lenta, o que pode ser?

A causa provável é a má condução térmica entre a sonda do sensor e a parede interna do tubo, verifique se o sensor está totalmente assentado na base.

Por que escolher este modelo em vez de um tubo de proteção comum?

Este modelo é preferível por atender normas sanitárias rigorosas (EHEDG, 3-A) e garantir resistência a pressões de até 300 bar, o que tubos genéricos muitas vezes não certificam.

O tubo protetor acompanha o sensor de temperatura?

Este item é fornecido como uma unidade avulsa para acessórios; o sensor de temperatura deve ser adquirido separadamente de acordo com sua necessidade de faixa de medição.

Quais cuidados devo ter durante a instalação?

A instalação exige processo de soldagem qualificado para garantir a estanqueidade e a conformidade sanitária, além do uso de ferramentas adequadas para o aperto do sensor.

Qual a procedência deste produto?

Este produto é comercializado e entregue pela IFM ELECTRONIC LTDA, assegurando procedência direta do fabricante com faturamento oficial.

GLOSSÁRIO TÉCNICO

Aço Inoxidável 1.4404 (316L)

Aço de baixo teor de carbono com excelente resistência à corrosão, amplamente utilizado em aplicações sanitárias. (Ref.: Material)

EHEDG

Grupo Europeu de Engenharia e Design Higiênico que certifica equipamentos para uso em indústrias alimentícias. (Ref.: Certificações)

Thermowell

Tubo de proteção que isola o elemento sensor do fluido do processo, permitindo a medição sem exposição direta. (Ref.: Produto)

Ra < 0,6 µm

Medida de rugosidade superficial que garante uma superfície lisa, essencial para evitar acúmulo de contaminantes em processos sanitários. (Ref.: Rugosidade)

3-A

Padrão sanitário americano que garante o design higiênico de equipamentos para evitar contaminação. (Ref.: Certificações)
