Tubo Protetor IFM E37220 - 125mm 1/2 NPT 400bar

Pré-visualizar: E37220 IFM - Tubo Protetor para Sensores de Temperatura Proteção de Sensores 125mm 1/2 NPT 400bar

E37220 IFM - Tubo Protetor para Sensores de Temperatura Proteção de Sensores 125mm 1/2 NPT 400bar

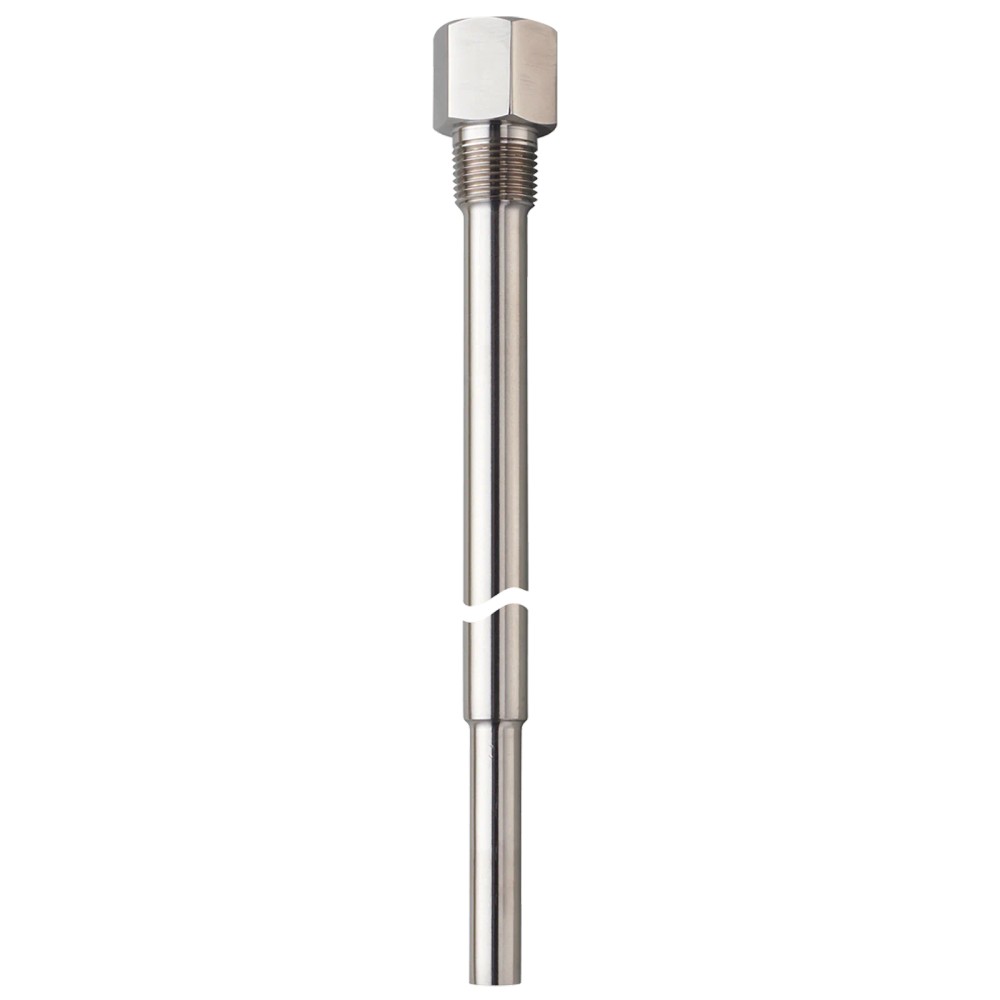

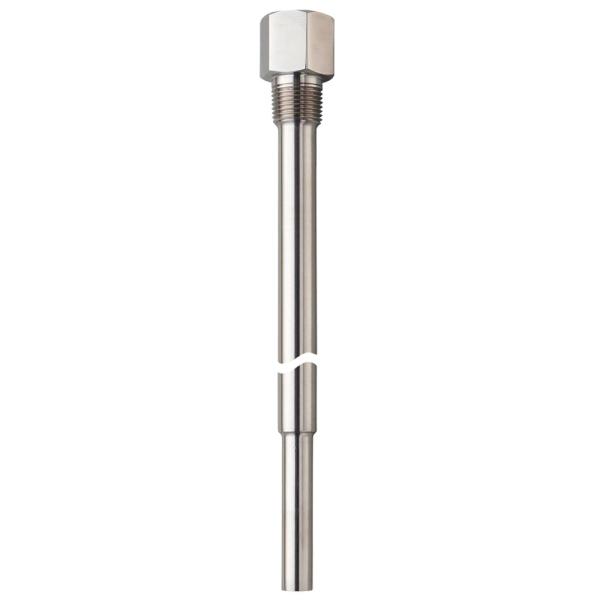

Imagem meramente ilustrativa

R$ 632,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37220
EAN: 4021179283700
NCM do produto: 90259090

Destaques do Produto Aplicação Sensores de...mais

Fechar menu

Saiba mais sobre: "E37220 IFM - Tubo Protetor para Sensores de Temperatura Proteção de Sensores 125mm 1/2 NPT 400bar"

Destaques do Produto

Aplicação

Sensores de temperatura

Conexão de processo

1/2" NPT

Comprimento de instalação

125 mm

Resistência à pressão

400 bar / 40 MPa

Material

Aço inoxidável 316L (1.4404)

Fluxo máximo permitido

25 m/s

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E37220 — Tubo protetor para sensores de temperatura, comprimento de instalação de 125 mm, conexão 1/2" NPT, resistência à pressão de 400 bar

O IFM E37220 é um tubo protetor destinado à instalação de sensores de temperatura. A ficha informa comprimento de instalação de 125 mm, conexão de processo de 1/2" NPT e resistência à pressão de 400 bar. O componente é fabricado em aço inoxidável 316L (1.4404).

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor para sensores de temperatura
Marca e modelo	IFM E37220
Comprimento de instalação	125 mm
Conexão de processo	1/2" NPT
Resistência à pressão	400 bar / 40 MPa
Material	Aço inoxidável 316L (1.4404)
Conexão do sensor	1/2" NPS, Ø 6 mm; adequada para G 1/2 e 1/2" NPT
Velocidade de fluxo máxima permitida	25 m/s
Peso informado	247,5 g
Unidades por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de sensores de temperatura em que seja necessário um tubo protetor com conexão de processo 1/2" NPT.
Aplicações cujos requisitos de pressão e velocidade de fluxo não excedam, respectivamente, 400 bar e 25 m/s.
Montagens compatíveis com a conexão do sensor indicada na ficha: 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo exigida não for 1/2" NPT.
Não usar em condições que excedam os limites informados de 400 bar ou 25 m/s.
A ficha não informa faixa de temperatura, compatibilidade química nem outros limites operacionais; confirme esses requisitos no datasheet antes de especificar.

APLICAÇÕES E USO

Uso como tubo protetor em instalações de sensores de temperatura; esta é a aplicação indicada na ficha do produto.
Possibilidade de uso em processos com pressão de até 400 bar e velocidade de fluxo de até 25 m/s, desde que a montagem e as demais condições sejam compatíveis. A ficha não especifica faixa de temperatura nem compatibilidade química; valide esses requisitos no datasheet antes da aplicação.

COMO ESCOLHER

Antes de comprar o IFM E37220 — Tubo protetor para sensores de temperatura, comprimento de instalação de 125 mm, conexão 1/2" NPT, resistência à pressão de 400 bar, verifique estes pontos:

Escolha o E37220 quando

A aplicação for para sensor de temperatura e a instalação exigir conexão de processo 1/2" NPT, comprimento de instalação de 125 mm e operação dentro dos limites especificados de pressão e velocidade de fluxo.

Considere outra configuração quando

A conexão de processo ou o comprimento de instalação requerido diferir dos dados do E37220. A ficha disponível não permite indicar um modelo alternativo; compare as dimensões e os limites operacionais no catálogo ou datasheet IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor para sensores de temperatura	Classificação do componente conforme a ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / part number	E37220	Identificador do produto.
GTIN	4021179283700	Código global de identificação informado no anúncio.
Categoria	Acessórios	Categoria informada nos dados do anúncio.

Dados mecânicos e de processo
Comprimento de instalação EL	125 mm	Comprimento de instalação declarado na fonte primária do anúncio.
Descrição dimensional no catálogo	THERMOWELL, D6/1/2"NPT/L=150	Texto descritivo do conjunto de dados de catálogo; difere da medida de instalação de 125 mm do anúncio. Confirme desenho e datasheet para interpretar a dimensão L.
Conexão de processo	1/2" NPT	Rosca de processo indicada para instalação.
Conexão do sensor	1/2" NPS, Ø 6 mm; adequada para G 1/2 e 1/2" NPT	Compatibilidade mecânica de conexão informada nos dados do catálogo; confirme o sensor específico.
Resistência à pressão	400 bar / 40 MPa	Limite declarado na ficha; não exceder.
Velocidade de fluxo máxima permitida	25 m/s	Limite máximo declarado; verificar as condições reais do processo.
Tamanho do furo	152,4 mm	Valor transcrito dos atributos do catálogo; verificar desenho técnico para confirmar a referência dimensional.
Material	Aço inoxidável 316L (1.4404)	Material informado para o componente.
Peso	247,5 g	Peso informado nos atributos do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados comerciais e documentação
NCM	9025.90.90	Classificação fiscal presente nos dados do catálogo.
Datasheet	https://media.ifm.com/dam/fc824a8d-07c1-40e9-b2ca-3d264e49780e/Original/E37220-00_PT-BR.pdf	Documento técnico do produto; consultar para confirmação das dimensões e condições de aplicação.
Desenho em escala	https://media.ifm.com/dam/dae5d2b5-7ffa-4694-8763-28a0dd0871a5/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_Z_0961.png	Referência visual dimensional disponibilizada para o produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E37220 é um tubo protetor mecânico, não um dispositivo elétrico ou de comunicação. A ficha informa conexão do sensor de 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT; confirme o encaixe com o sensor específico.

Processo 1/2" NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação em processo com rosca 1/2" NPT e sensor compatível com a conexão indicada na ficha.	✓	As conexões de processo e do sensor informadas são 1/2" NPT e 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT.
Aplicação com pressão de processo de até 400 bar e velocidade de fluxo de até 25 m/s.	✓	Esses são os limites máximos informados para resistência à pressão e velocidade de fluxo.
Instalação que exija uma conexão de processo diferente de 1/2" NPT.	✗	A ficha identifica 1/2" NPT como conexão de processo; não informa adaptadores nem outras roscas.
Aplicação que exceda 400 bar ou 25 m/s.	✗	As condições ultrapassam os limites máximos declarados na ficha.

INSTALAÇÃO

Como instalar o IFM E37220 — Tubo protetor para sensores de temperatura, comprimento de instalação de 125 mm, conexão 1/2" NPT, resistência à pressão de 400 bar

Confirme no desenho dimensional e no datasheet as dimensões e a orientação de montagem requeridas para a instalação.
Verifique se a conexão do processo disponível corresponde à rosca 1/2" NPT do tubo protetor.
Confirme que o sensor de temperatura é compatível com a conexão indicada: 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT.
Confira se a pressão e a velocidade de fluxo previstas permanecem dentro dos limites declarados para o produto.
Instale o tubo protetor na conexão de processo utilizando procedimentos e ferramentas adequados à rosca e aos requisitos da instalação; a ficha não especifica torque ou ferramenta.
Após a montagem, verifique o assentamento mecânico e a ausência de vazamentos conforme o procedimento da instalação, e consulte o fabricante para requisitos não cobertos pela ficha.

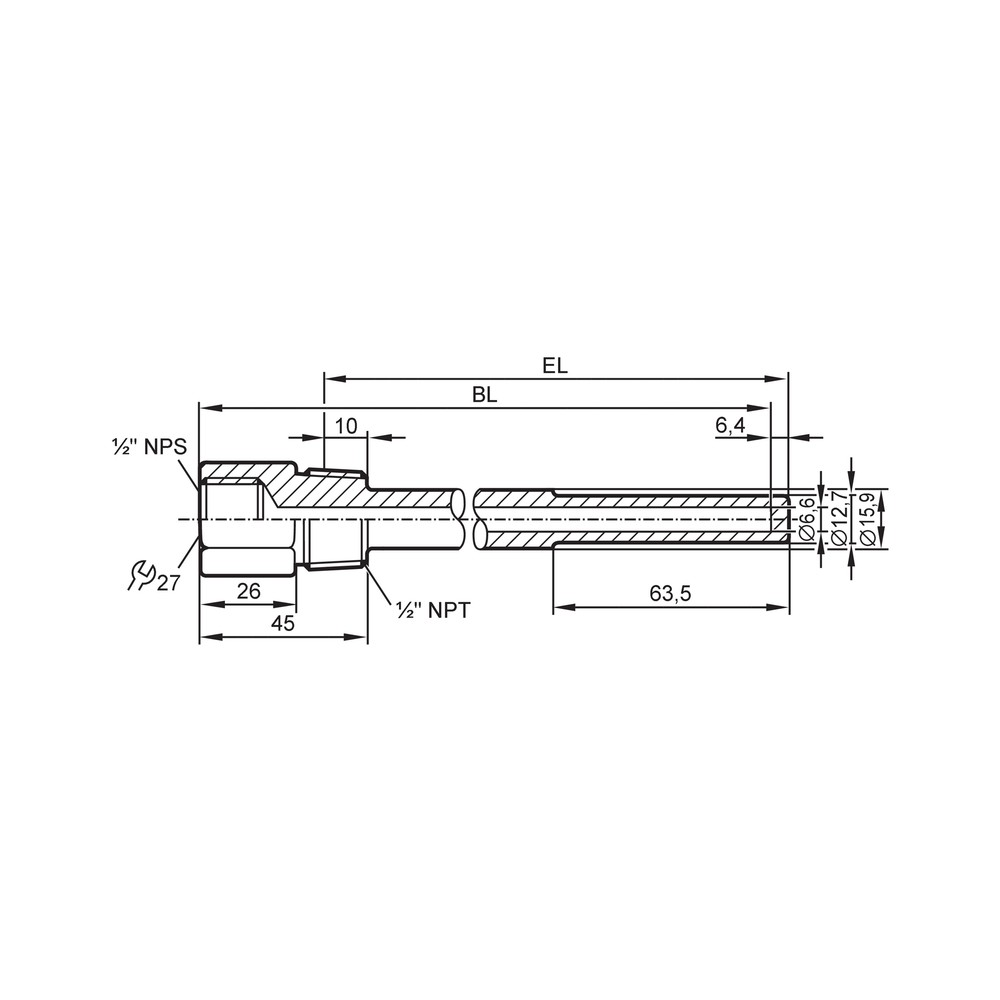

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O tubo não rosqueia ou não assenta na conexão do processo.	A conexão disponível pode não corresponder à rosca 1/2" NPT do produto, ou pode haver incompatibilidade ou dano nas roscas.	Compare a especificação da conexão de processo com o desenho e inspecione as roscas antes de aplicar força.
O sensor não encaixa ou não se fixa corretamente no tubo protetor.	A conexão do sensor ou o diâmetro do sensor pode não corresponder à configuração indicada na ficha.	Confira se o sensor corresponde à conexão 1/2" NPS, Ø 6 mm, e às compatibilidades declaradas para G 1/2 e 1/2" NPT.
Há vazamento após a montagem no processo.	Possível incompatibilidade de rosca, assentamento incorreto ou procedimento de vedação inadequado; a ficha não especifica método de vedação.	Despressurize de forma segura e verifique a correspondência da rosca, o estado das superfícies e o procedimento de instalação aplicável.
O tubo apresenta deformação ou falha durante a operação.	As condições podem exceder os limites declarados de pressão ou velocidade de fluxo, ou envolver condições não especificadas na ficha.	Compare os dados reais do processo com os limites de 400 bar e 25 m/s e consulte o datasheet para os demais parâmetros operacionais.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E37220 (PT-BR) (Datasheet) Desenho em escala IFM E37220 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37220 e para que tipo de sensor serve?

É um tubo protetor destinado a sensores de temperatura. A ficha não identifica modelos específicos de sensor; confira a conexão do sensor no datasheet antes de comprar.

Qual conexão de processo e qual conexão de sensor ele usa?

A conexão de processo é 1/2" NPT. Para o sensor, a ficha informa 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT.

O que vem na embalagem?

A ficha informa uma peça por embalagem. Não há acessórios inclusos especificados.

Este produto serve para uma conexão de processo que não seja 1/2" NPT?

A ficha só informa conexão de processo 1/2" NPT, então não é possível confirmar compatibilidade com outra rosca. Verifique o desenho e a especificação da instalação.

Posso usar o E37220 se a velocidade do fluxo passar de 25 m/s?

Não: a velocidade de fluxo máxima permitida informada é 25 m/s. Para valores acima desse limite, selecione uma solução com capacidade documentada para a condição.

O tubo não rosqueia na instalação; o que devo verificar antes de substituí-lo?

Verifique se a conexão da instalação é realmente 1/2" NPT e se as roscas estão limpas e sem danos. A ficha não declara outras conexões de processo para este modelo.

O sensor está frouxo ou não encaixa; devo trocar o tubo?

Antes de substituir, confirme se o sensor corresponde à conexão indicada de 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT. A ficha não identifica modelos específicos de sensor compatíveis.

Como decidir entre comprar este tubo ou uma peça avulsa diferente?

O E37220 é a peça indicada quando a aplicação exige um tubo protetor para sensor de temperatura com conexão de processo 1/2" NPT e dimensões compatíveis. A embalagem informada contém uma peça; outras configurações devem ser comparadas pelo datasheet e desenho.

Como verifico se o comprimento de instalação é adequado?

Compare os 125 mm informados para o comprimento de instalação com o espaço e a profundidade requeridos na aplicação. Consulte o desenho dimensional, especialmente porque a descrição de catálogo também apresenta a referência L=150.

É necessário fazer ligação elétrica ou usar pinagem?

Não: o E37220 é um componente mecânico e não possui ligação elétrica ou pinagem informadas. A instalação requer conferir as conexões mecânicas e os limites do processo.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico destinado a receber ou proteger um sensor de temperatura na instalação.

Conexão NPT

Designação da conexão de processo roscada especificada para a montagem do produto.

Comprimento de instalação

Dimensão de instalação indicada para conferir o posicionamento do componente no processo.

Resistência à pressão

Limite de pressão informado para avaliar a adequação do componente às condições do processo.

316L (1.4404)

Designação do aço inoxidável especificado como material do componente.
