Tubo Protetor IFM E37210 - 1/2 NPT, 400 bar, 74mm

Pré-visualizar: E37210 IFM - Tubo Protetor para Sensor de Temperatura IFM 1/2 NPT, 74mm, 400 bar

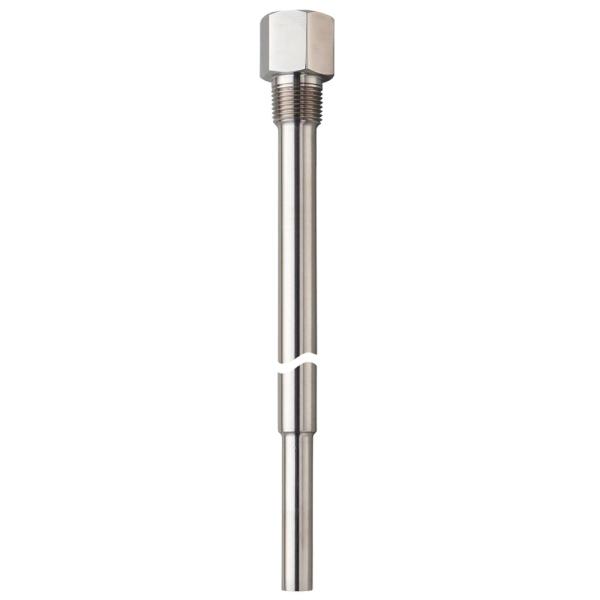

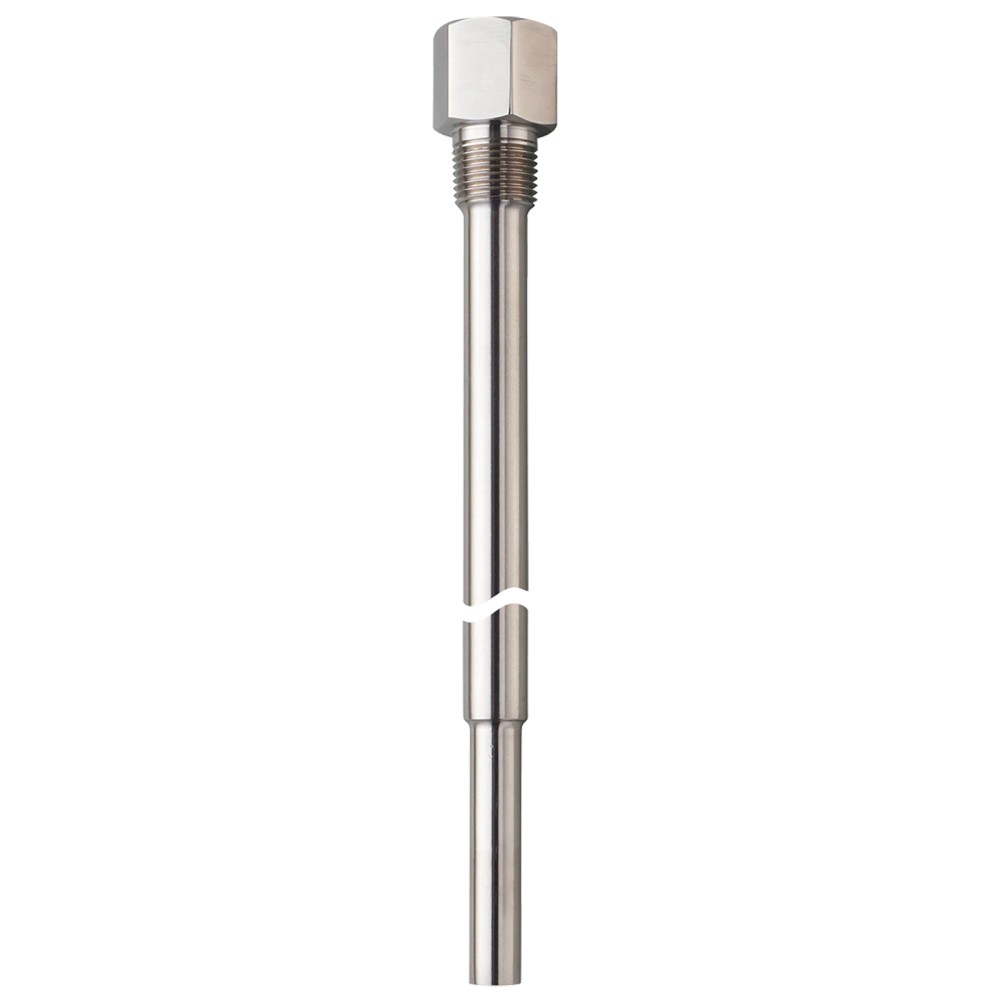

E37210 IFM - Tubo Protetor para Sensor de Temperatura IFM 1/2 NPT, 74mm, 400 bar

Imagem meramente ilustrativa

R$ 595,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E37210
EAN: 4021179283694
NCM do produto: 90259090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E37210 IFM - Tubo Protetor para Sensor de Temperatura IFM 1/2 NPT, 74mm, 400 bar"

Destaques do Produto

Conexão de processo

1/2" NPT

Comprimento de instalação

74 mm

Resistência à pressão

400 bar / 40 MPa

Material

Aço inoxidável 1.4404 (316L)

Conexão do sensor

1/2" NPS, Ø 6 mm; adequado para G 1/2 e 1/2" NPT

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo protetor IFM E37210 para sensor de temperatura, conexão de processo 1/2" NPT, comprimento de instalação 74 mm, resistência à pressão 400 bar

O IFM E37210 é um tubo protetor destinado à instalação de sensores de temperatura em um processo. Possui conexão de processo 1/2" NPT, comprimento de instalação de 74 mm e resistência à pressão especificada de 400 bar. É fabricado em aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Produto	Tubo protetor para sensores de temperatura
Fabricante	IFM
Código do produto	E37210
Conexão de processo	1/2" NPT
Comprimento de instalação	74 mm
Resistência à pressão	400 bar / 40 MPa
Material	Aço inoxidável 1.4404 (316L)
Conexão do sensor	1/2" NPS, Ø 6 mm; adequado para G 1/2 e 1/2" NPT
Velocidade de fluxo máxima permitida	45 m/s
Unidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores de temperatura que possam ser montados na conexão de sensor indicada e em que a conexão de processo requerida seja 1/2" NPT.
Instalações cuja pressão de operação esteja dentro da resistência à pressão especificada de 400 bar, após validação das condições reais do processo.
Aplicações em que o material aço inoxidável 1.4404 (316L) seja compatível com o fluido e as condições do processo, mediante avaliação de engenharia.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo exigida não for 1/2" NPT, salvo se houver adaptação validada para a instalação.
Não utilizar acima da resistência à pressão especificada de 400 bar ou acima da velocidade de fluxo máxima permitida de 45 m/s.
Não presumir compatibilidade química do aço 1.4404 (316L) com qualquer fluido; confirme a compatibilidade do material com o processo.

APLICAÇÕES E USO

Uso como tubo protetor para sensores de temperatura, conforme a aplicação indicada pelo fabricante.
Aplicações com conexão de processo 1/2" NPT, desde que as dimensões de montagem, a pressão, a velocidade de fluxo e a compatibilidade química do material sejam verificadas para o processo específico.
A ficha informa pressão máxima de 400 bar e velocidade de fluxo máxima permitida de 45 m/s; não exceda esses limites. A compatibilidade com fluidos específicos não está detalhada nos dados fornecidos e deve ser confirmada com o fabricante.

COMO ESCOLHER

Antes de comprar o Tubo protetor IFM E37210 para sensor de temperatura, conexão de processo 1/2" NPT, comprimento de instalação 74 mm, resistência à pressão 400 bar, verifique estes pontos:

Escolha o E37210

Quando a instalação exigir um tubo protetor para sensor de temperatura com conexão de processo 1/2" NPT, comprimento de instalação de 74 mm e resistência à pressão especificada de 400 bar.

Verifique as condições do processo

Compare a pressão e a velocidade de fluxo previstas com os limites informados de 400 bar e 45 m/s. Confirme também a compatibilidade do aço inoxidável 1.4404 (316L) com o fluido.

Considere outra configuração

Busque uma opção com conexão ou comprimento de instalação diferentes se os requisitos da instalação não corresponderem aos dados do E37210. A ficha não informa alternativas específicas; confirme a seleção no catálogo ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Tubo protetor para sensores de temperatura	Aplicação indicada nos dados do produto.
Marca	IFM	Fabricante informado na ficha.
Modelo	Para sensores de temperatura; EL = 100 mm	Descrição do modelo no conjunto de dados do catálogo; o comprimento de instalação indicado separadamente é 74 mm.
SKU / Part Number	E37210	Código de identificação do produto.
GTIN	4021179283694	Identificador comercial informado na ficha.

Dados mecânicos e conexões
Conexão de processo	1/2" NPT	Tipo e dimensão da conexão de processo informados pelo fabricante.
Comprimento de instalação EL	74 mm	Dimensão de instalação informada na ficha do anúncio.
Conexão do sensor	1/2" NPS, Ø 6 mm; adequado para G 1/2 e 1/2" NPT	Compatibilidade de conexão do sensor descrita nos dados do catálogo.
Material	1.4404 (aço inoxidável 316L)	Material indicado na ficha; a compatibilidade com o fluido deve ser avaliada para cada aplicação.
Característica da superfície Ra/Rz	0,8 μm	Valor de rugosidade informado no conjunto de dados do produto.
Tamanho do furo	101,6 mm	Valor registrado na ficha do catálogo; confirme sua interpretação dimensional no datasheet antes de usar no projeto.
Peso	180,5 g	Massa indicada nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Limites de operação
Resistência à pressão	400 bar / 40 MPa	Limite informado na ficha; a aplicação deve respeitar as condições especificadas pelo fabricante.
Velocidade de fluxo máxima permitida	45 m/s	Limite máximo de velocidade de fluxo informado no catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: trata-se de um tubo protetor mecânico, sem conexão elétrica especificada.

Processo Conexão de processo 1/2" NPT. A conexão do sensor é informada como 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em processo com conexão 1/2" NPT e sensor compatível com a conexão de sensor indicada	✓	As conexões de processo e do sensor estão especificadas para o produto; confirme as dimensões e a montagem do conjunto na documentação do fabricante.
Processo com pressão de operação dentro do limite especificado	✓	A resistência à pressão informada é 400 bar / 40 MPa; a adequação depende também das condições reais de operação e instalação.
Processo com velocidade de fluxo de até 45 m/s	✓	A ficha informa velocidade de fluxo máxima permitida de 45 m/s; não exceda esse valor.
Instalação que exige conexão de processo diferente de 1/2" NPT	✗	A conexão de processo informada para o E37210 é 1/2" NPT; outra conexão requer uma solução compatível validada.
Processo com velocidade de fluxo superior a 45 m/s ou pressão superior a 400 bar	✗	Essas condições excedem os limites especificados na ficha.

INSTALAÇÃO

Como instalar o Tubo protetor IFM E37210 para sensor de temperatura, conexão de processo 1/2" NPT, comprimento de instalação 74 mm, resistência à pressão 400 bar

Confirme no desenho dimensional que as dimensões e o comprimento de instalação de 74 mm atendem ao projeto.
Verifique se a conexão de processo da instalação é 1/2" NPT.
Confirme que a conexão do sensor corresponde à configuração informada para o E37210 e ao sensor selecionado.
Avalie a compatibilidade do material 1.4404 (316L) com o fluido e as condições do processo.
Instale o tubo protetor conforme as instruções e os requisitos de montagem do fabricante; a ficha fornecida não especifica torque ou ferramenta.
Antes da operação, verifique a montagem e confirme que pressão e velocidade de fluxo não excedem os limites declarados.

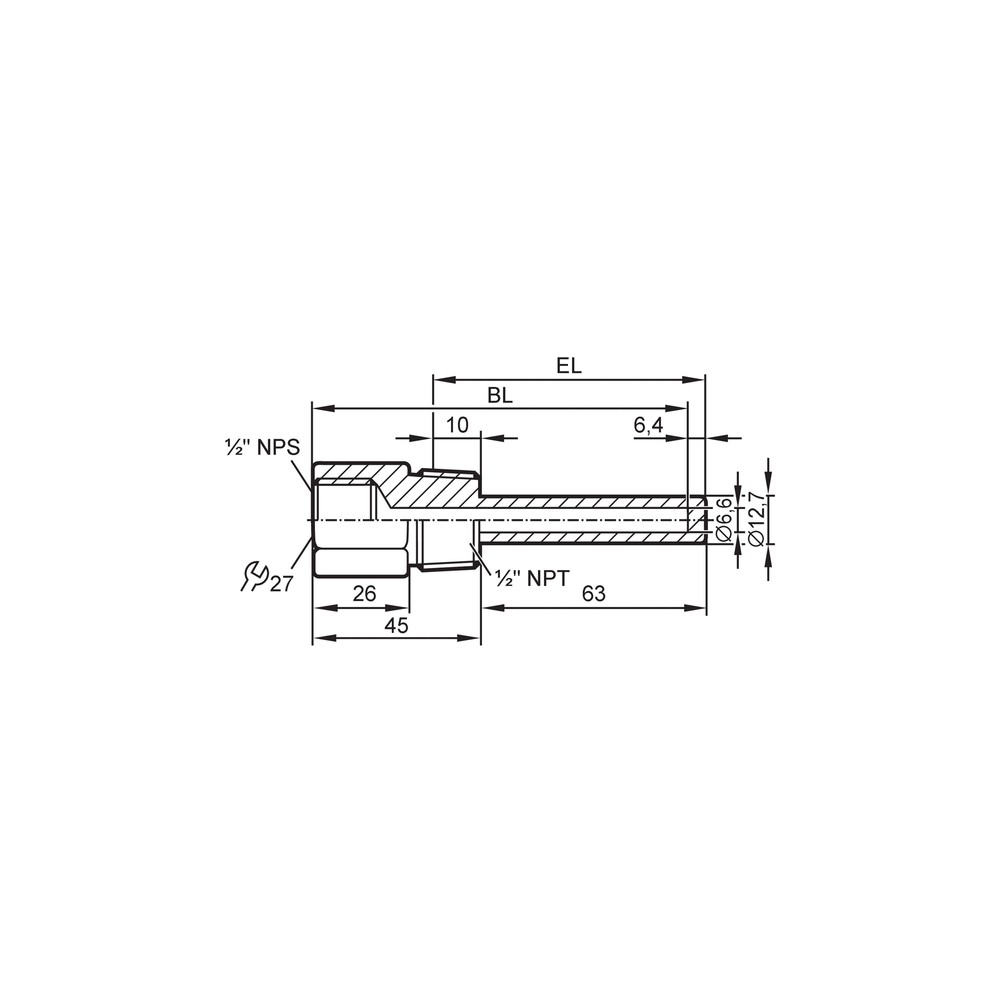

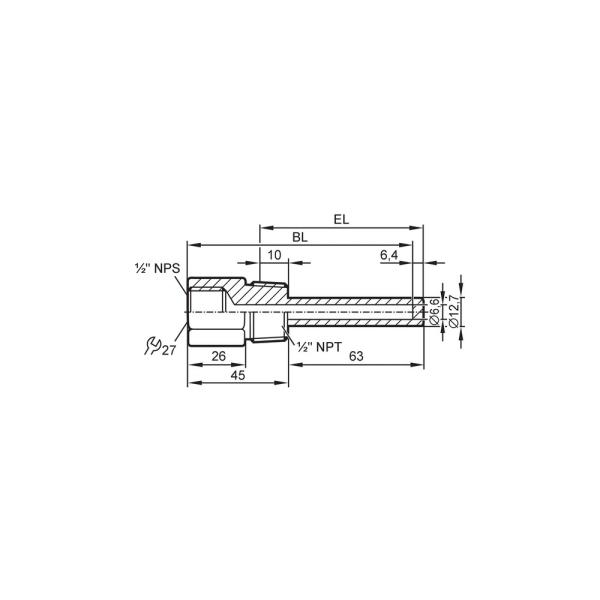

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento ou falha de vedação na conexão de processo.	Conexão incompatível, montagem incorreta ou condição de instalação inadequada.	Confira se a conexão da instalação é 1/2" NPT e examine a montagem conforme o desenho e as instruções do fabricante.
Sensor não encaixa ou não pode ser montado corretamente no tubo protetor.	A conexão do sensor ou as dimensões do sensor não correspondem à configuração informada.	Compare a conexão do sensor com a especificação de 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT; consulte o datasheet.
Deformação ou falha do conjunto durante a operação.	Pressão ou velocidade de fluxo acima dos limites especificados, ou condições de processo não avaliadas.	Meça ou confirme as condições de operação e compare com 400 bar e 45 m/s, além de verificar a instalação.
Deterioração do material em contato com o processo.	Possível incompatibilidade química do aço inoxidável 1.4404 (316L) com o fluido ou as condições do processo.	Identifique o fluido e as condições de exposição e valide a compatibilidade do material com o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E37210 em português (Datasheet) Desenho em escala IFM E37210 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E37210 e para que serve?

É um tubo protetor para sensores de temperatura, destinado à instalação do sensor em um processo. A seleção deve considerar as conexões e os limites operacionais informados na ficha.

Qual é a conexão de processo e qual conexão de sensor ele aceita?

A conexão de processo é 1/2" NPT. A conexão do sensor é indicada como 1/2" NPS, Ø 6 mm, adequada para G 1/2 e 1/2" NPT.

O produto acompanha o sensor de temperatura?

A ficha identifica o E37210 como tubo protetor e informa uma peça por embalagem. Não informa que um sensor esteja incluído.

Este tubo serve para uma instalação com conexão de processo diferente de 1/2" NPT?

A conexão especificada para o E37210 é 1/2" NPT. A ficha não confirma compatibilidade direta com outras conexões; valide qualquer adaptação antes da seleção.

Posso usar o E37210 se a velocidade de fluxo passar de 45 m/s?

Não, a ficha estabelece 45 m/s como velocidade de fluxo máxima permitida. Para condições acima desse limite, consulte o fabricante para selecionar uma solução adequada.

O que verificar se houver vazamento na montagem?

Confira se a conexão instalada é 1/2" NPT e se a montagem foi realizada conforme a documentação do fabricante. A ficha não informa torque de aperto.

O sensor não encaixa: o que devo conferir antes de trocar o tubo?

Compare a conexão do sensor e o diâmetro indicado para o conjunto com a conexão do sensor usado. A ficha descreve 1/2" NPS, Ø 6 mm, adequado para G 1/2 e 1/2" NPT.

Devo comprar o tubo protetor ou um conjunto com sensor?

O E37210 é identificado como tubo protetor e a embalagem é informada como uma peça. A ficha não descreve um conjunto com sensor, portanto confirme separadamente os itens necessários para a aplicação.

Como escolher entre este E37210 e outro tubo protetor?

Compare conexão de processo, comprimento de instalação, conexão do sensor e limites de pressão e fluxo com os requisitos do projeto. A ficha disponível não especifica modelos alternativos.

Há instruções de instalação ou manutenção específicas?

Consulte o datasheet e o desenho dimensional do fabricante para orientar a montagem. Os dados fornecidos não especificam torque, ferramenta ou intervalo de manutenção.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico destinado à instalação de um sensor de temperatura no processo. (Ref.: tipo de produto — tubo protetor para sensores de temperatura)

Conexão NPT

Tipo de conexão de processo indicado para este produto. (Ref.: conexão de processo — 1/2" NPT)

Conexão NPS

Designação da conexão do sensor registrada na ficha do produto. (Ref.: conexão do sensor — 1/2" NPS, Ø 6 mm)

Resistência à pressão

Limite de pressão informado para a aplicação do tubo protetor. (Ref.: 400 bar / 40 MPa)

Velocidade de fluxo máxima permitida

Limite de velocidade do fluxo especificado para o produto. (Ref.: 45 m/s)
