Tubo Protetor para Sensor de Temperatura IFM E35020

Pré-visualizar: E35020 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores G 1/2, 200mm, 16 bar

E35020 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores G 1/2, 200mm, 16 bar

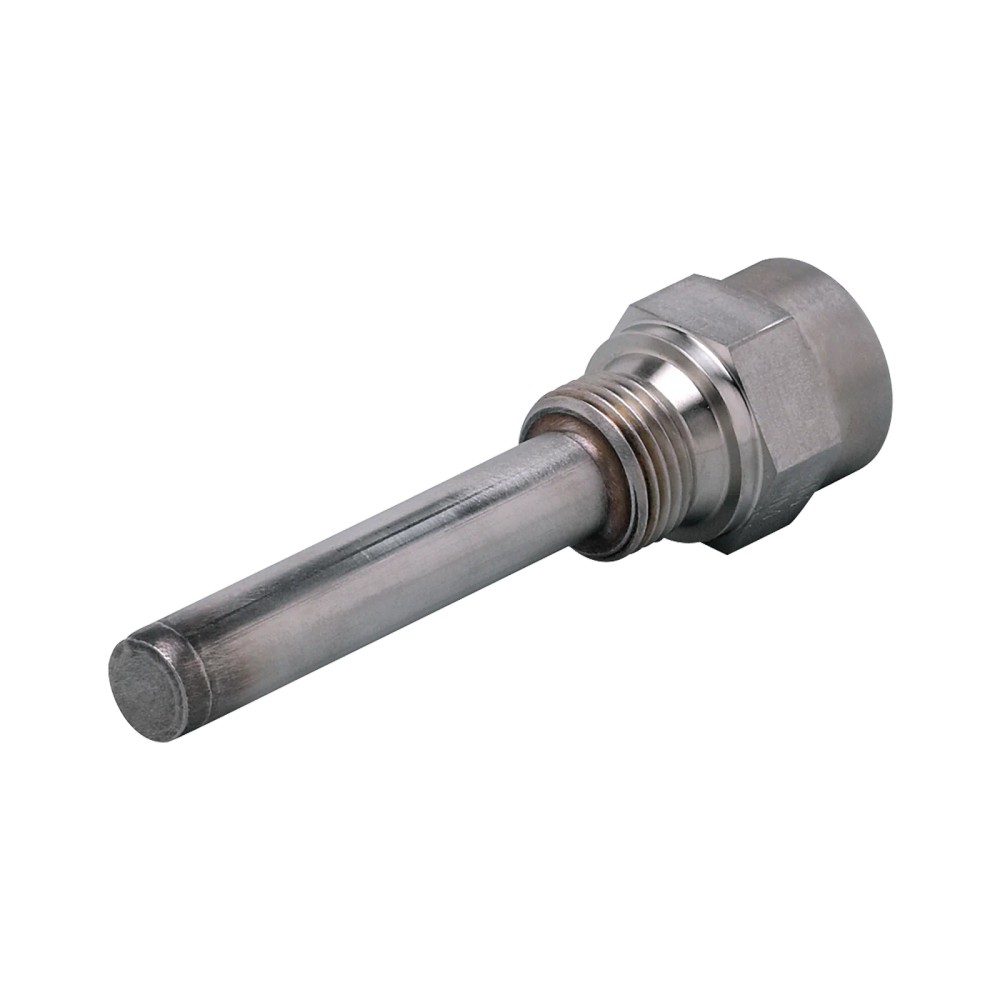

Imagem meramente ilustrativa

R$ 733,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E35020
EAN: 4021179054966
NCM do produto: 90259090

Destaques do Produto Conexão de processo G...mais

Fechar menu

Saiba mais sobre: "E35020 IFM - Tubo Protetor para Sensor de Temperatura Proteção de Sensores G 1/2, 200mm, 16 bar"

Destaques do Produto

Conexão de processo

G 1/2

Conexão do sensor

G 1/2, Ø 10 mm

Comprimento de inserção

200 mm

Pressão nominal

16 bar

Material

1.4404 (aço inoxidável / 316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tubo Protetor para Sensor de Temperatura IFM E35020, G 1/2, 200 mm, 16 bar

O IFM E35020 é um tubo protetor destinado à instalação de sensores de temperatura. Sua conexão de processo é G 1/2, o comprimento de inserção é 200 mm e a pressão nominal informada é 16 bar. É especificado para sensores com conexão G 1/2 e diâmetro de 10 mm. Consulte o datasheet para confirmar a adequação às condições específicas do processo.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Tubo protetor para sensores de temperatura
Modelo	THERMOWELL D10/G1/2/L=200
Código do produto	E35020
Conexão de processo	G 1/2
Conexão do sensor	G 1/2, para sensor com diâmetro de 10 mm
Comprimento de inserção	200 mm
Comprimento da sonda	182 mm
Pressão nominal	16 bar (1,6 MPa)
Material	1.4404 (aço inoxidável / 316L)
Peso	161,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens de sensores de temperatura em que a conexão de processo requerida seja G 1/2 e o comprimento de inserção de 200 mm seja adequado.
Aplicações com sensor de temperatura de conexão G 1/2 e diâmetro de 10 mm, respeitando a pressão nominal de 16 bar e as demais condições especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo necessária não for G 1/2, sem confirmar a existência de adaptação aprovada para a instalação.
Não utilizar acima da pressão nominal informada de 16 bar. A ficha fornecida não informa limites de temperatura, compatibilidade química ou condições adicionais do processo; confirme esses requisitos no datasheet antes da aplicação.

APLICAÇÕES E USO

Aplicação declarada: proteção de sensores de temperatura instalados em processos, usando a conexão de processo G 1/2 e comprimento de inserção de 200 mm. Verifique se essas dimensões atendem ao ponto de medição.
Possibilidade de aplicação: montagem com sensor de conexão G 1/2 e diâmetro de 10 mm, conforme a configuração indicada. A adequação depende também da pressão e das condições do fluido, que devem ser conferidas no datasheet.
Limitação: a pressão nominal informada é 16 bar. A ficha fornecida não especifica faixa de temperatura, compatibilidade química ou outros limites operacionais; confirme esses dados com o fabricante antes de selecionar para uma condição particular.

COMO ESCOLHER

Antes de comprar o Tubo Protetor para Sensor de Temperatura IFM E35020, G 1/2, 200 mm, 16 bar, verifique estes pontos:

Quando escolher o E35020

Escolha este modelo quando o processo exigir tubo protetor com conexão G 1/2, comprimento de inserção de 200 mm e pressão nominal de até 16 bar, e quando o sensor for compatível com conexão G 1/2 e diâmetro de 10 mm.

Quando avaliar outra configuração

Procure outra configuração se a conexão, o comprimento de inserção, o encaixe do sensor ou a pressão requerida não corresponderem aos dados do E35020. Para limites de temperatura, compatibilidade com o fluido e outros requisitos não informados aqui, valide a aplicação no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM (ifm electronic)	Identificação do fabricante nas informações do produto.
Nome	Tubo Protetor para Sensores de Temperatura E35020	Designação do produto.
Código / SKU / Part Number	E35020	Código de identificação do produto.
GTIN	4021179054966	Identificador comercial informado na ficha.
Categoria	Acessórios; sensores de temperatura / acessórios	Classificação informada para o produto.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.
NCM	9025.90.90	Classificação fiscal registrada nos dados do produto.

Aplicação e função
Tipo de produto	Tubo protetor para sensores de temperatura	Finalidade declarada: proteção de sensores de temperatura.
Modelo / designação	THERMOWELL D10/G1/2/L=200	Designação do modelo, indicando a configuração registrada na ficha.

Dados mecânicos e conexões
Conexão de processo	G 1/2	Tipo de conexão informado para instalação no processo.
Conexão do sensor	G 1/2	Conexão indicada para o sensor.
Diâmetro do sensor	10 mm	Diâmetro indicado para o sensor compatível.
Comprimento de inserção	200 mm	Comprimento de inserção informado para o modelo.
Comprimento da sonda	182 mm	Comprimento da sonda conforme os dados do produto.
Material	1.4404 (aço inoxidável / 316L)	Material informado na ficha; a compatibilidade com o fluido deve ser validada para cada processo.
Peso	161,5 g	Peso do produto conforme os dados do catálogo.

Limites de pressão
Pressão nominal	16 bar (1,6 MPa)	Valor nominal informado; não exceder este limite. A ficha fornecida não especifica outras condições de redução de pressão.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E35020 é um tubo protetor mecânico e não possui protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica informada; é um acessório mecânico para proteção de sensores de temperatura.

Processo G 1/2. Conexão do sensor indicada: G 1/2 para sensor com diâmetro de 10 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com conexão G 1/2, pressão de até 16 bar e sensor compatível com G 1/2 e Ø 10 mm	✓	As conexões, dimensões de inserção e pressão nominal correspondem aos dados fornecidos para o E35020; outras condições do processo devem ser verificadas no datasheet.
Processo cuja conexão requerida não seja G 1/2	✗	A conexão de processo informada para este produto é G 1/2; não há informação sobre adaptadores compatíveis.
Aplicação com pressão superior a 16 bar	✗	A pressão nominal informada é 16 bar (1,6 MPa).
Sensor com conexão ou diâmetro diferentes dos indicados	✗	A ficha indica conexão do sensor G 1/2 e diâmetro de 10 mm; não há confirmação de compatibilidade com outras dimensões.

INSTALAÇÃO

Como instalar o Tubo Protetor para Sensor de Temperatura IFM E35020, G 1/2, 200 mm, 16 bar

Confirme no datasheet se a conexão de processo G 1/2, o comprimento de inserção e a pressão nominal atendem à instalação.
Verifique se o sensor a instalar corresponde à conexão G 1/2 e ao diâmetro de 10 mm indicados.
Inspecione as conexões e as superfícies de montagem; a ficha fornecida não especifica método de vedação ou torque.
Instale o tubo protetor na conexão de processo compatível, seguindo as instruções de montagem do fabricante e os procedimentos da instalação.
Instale o sensor compatível no tubo protetor, sem forçar conexões ou componentes.
Após a montagem, verifique a vedação e confirme que as condições de operação não excedem os limites especificados; consulte o datasheet para os critérios aplicáveis.

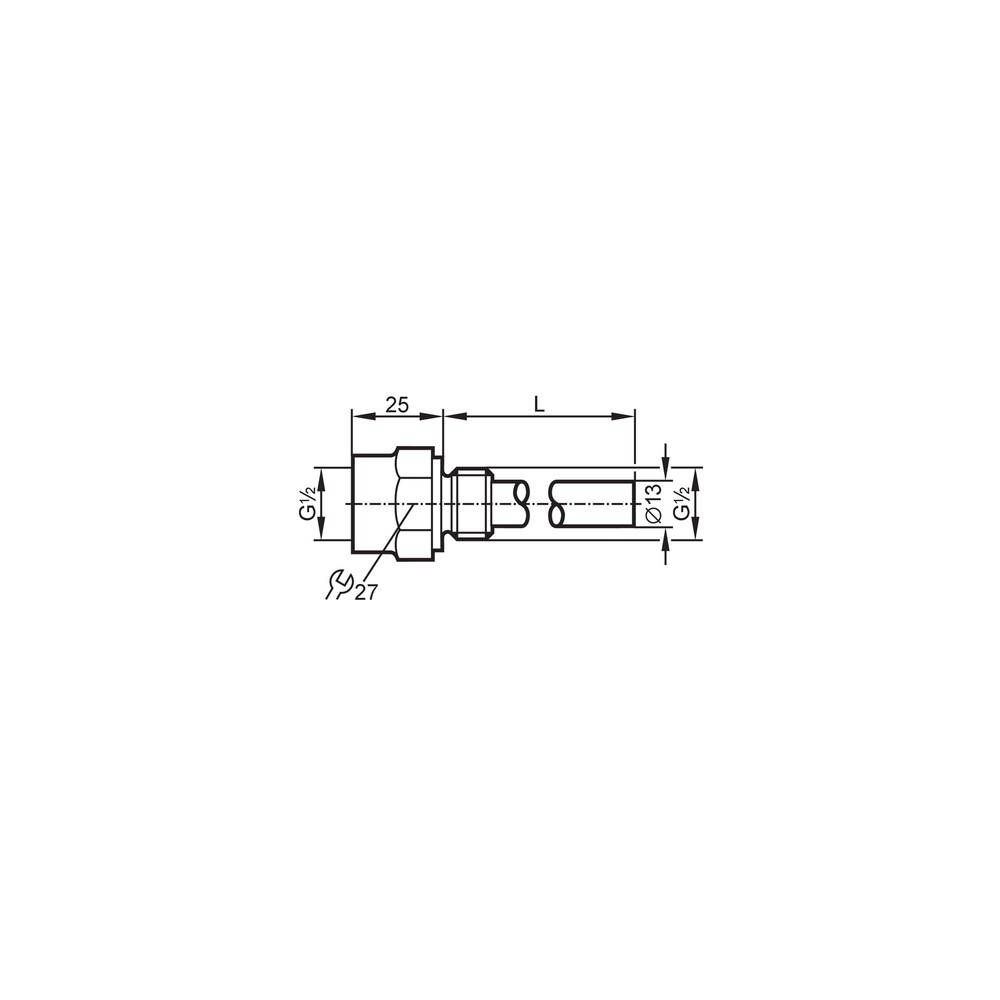

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão com o processo	Conexão incompatível, montagem inadequada ou vedação não apropriada à instalação; a ficha do produto não especifica método de vedação.	Confirme que a conexão da instalação é G 1/2 e inspecione a montagem e a vedação conforme o procedimento aplicável ao processo.
Sensor não encaixa no tubo protetor	Conexão ou diâmetro do sensor divergente dos valores indicados para o E35020.	Compare o sensor com a conexão G 1/2 e o diâmetro de 10 mm informados na ficha.
Deformação ou falha do tubo em serviço	Possível exposição a pressão acima da nominal informada ou a condições de processo não validadas.	Verifique a pressão de operação e compare com o limite nominal de 16 bar; confirme outros limites no datasheet.
Ponto de medição não corresponde à posição prevista	Comprimento de inserção ou posicionamento incompatível com o projeto da instalação.	Confira o comprimento de inserção de 200 mm e compare com o desenho dimensional e os requisitos do ponto de medição.

DOCUMENTAÇÃO TÉCNICA

Datasheet E35020 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E35020 e com que tipo de sensor ele é usado?

É um tubo protetor para sensores de temperatura. A ficha indica sensor com conexão G 1/2 e diâmetro de 10 mm.

Qual é a conexão do processo e qual é o comprimento de inserção?

A conexão de processo é G 1/2 e o comprimento de inserção é 200 mm. Confirme as dimensões da instalação antes da montagem.

O produto já vem com o sensor de temperatura?

A ficha identifica o E35020 como tubo protetor e informa embalagem de uma peça; não indica sensor incluso. Confirme o conteúdo comercial com o fornecedor se precisar validar os itens fornecidos.

Posso usar este modelo em uma conexão de processo diferente de G 1/2?

A conexão informada para o E35020 é G 1/2. A ficha não confirma adaptadores ou compatibilidade com outras conexões.

Este tubo é indicado para pressão acima de 16 bar?

Não conforme a pressão nominal informada: 16 bar (1,6 MPa). Não exceda esse valor e consulte o fabricante para condições adicionais de operação.

O sensor não encaixa; o que devo conferir antes de trocar o tubo?

Confira se o sensor tem conexão G 1/2 e diâmetro de 10 mm, conforme indicado para o E35020. Verifique também se a montagem está alinhada e sem forçar as conexões.

Há vazamento depois da instalação; o que pode estar acontecendo?

Uma causa possível é incompatibilidade da conexão ou montagem/vedação inadequada. Confirme a conexão G 1/2 e revise a instalação conforme o procedimento aplicável; a ficha não informa um método específico de vedação.

Devo escolher o E35020 ou um tubo protetor com outro comprimento?

Escolha o E35020 quando o comprimento de inserção de 200 mm atender ao ponto de medição. Se o projeto exigir outro comprimento, selecione uma configuração cujas dimensões estejam confirmadas pelo fabricante.

Quais cuidados devo ter na instalação?

Confirme a compatibilidade das conexões e dimensões e respeite a pressão nominal de 16 bar. Para torque, vedação e procedimentos específicos, siga o datasheet e as instruções da instalação.

O E35020 é um sensor elétrico ou precisa de ligação elétrica?

Não: é um tubo protetor mecânico e não possui conexão elétrica ou protocolo de comunicação informado. A conexão elétrica do sensor, se houver, deve ser verificada na documentação do próprio sensor.

GLOSSÁRIO TÉCNICO

Tubo protetor

Componente mecânico destinado à proteção de sensores de temperatura no processo. (Ref.: finalidade — proteção de sensores de temperatura)

Conexão de processo

Interface mecânica usada para instalar o tubo na conexão do processo. (Ref.: G 1/2)

Conexão do sensor

Interface prevista para receber o sensor compatível. (Ref.: G 1/2; Ø 10 mm)

Comprimento de inserção

Dimensão de inserção do tubo no processo indicada para a configuração. (Ref.: 200 mm)

Pressão nominal

Valor nominal de pressão informado para o produto; deve ser respeitado na seleção e operação. (Ref.: 16 bar / 1,6 MPa)
