Adaptador de Processo IFM E33732

Pré-visualizar: E33732 IFM - Adaptador de Processo IFM Para união roscada SMS DN50 2" Aço Inox 25bar

E33732 IFM - Adaptador de Processo IFM Para união roscada SMS DN50 2" Aço Inox 25bar

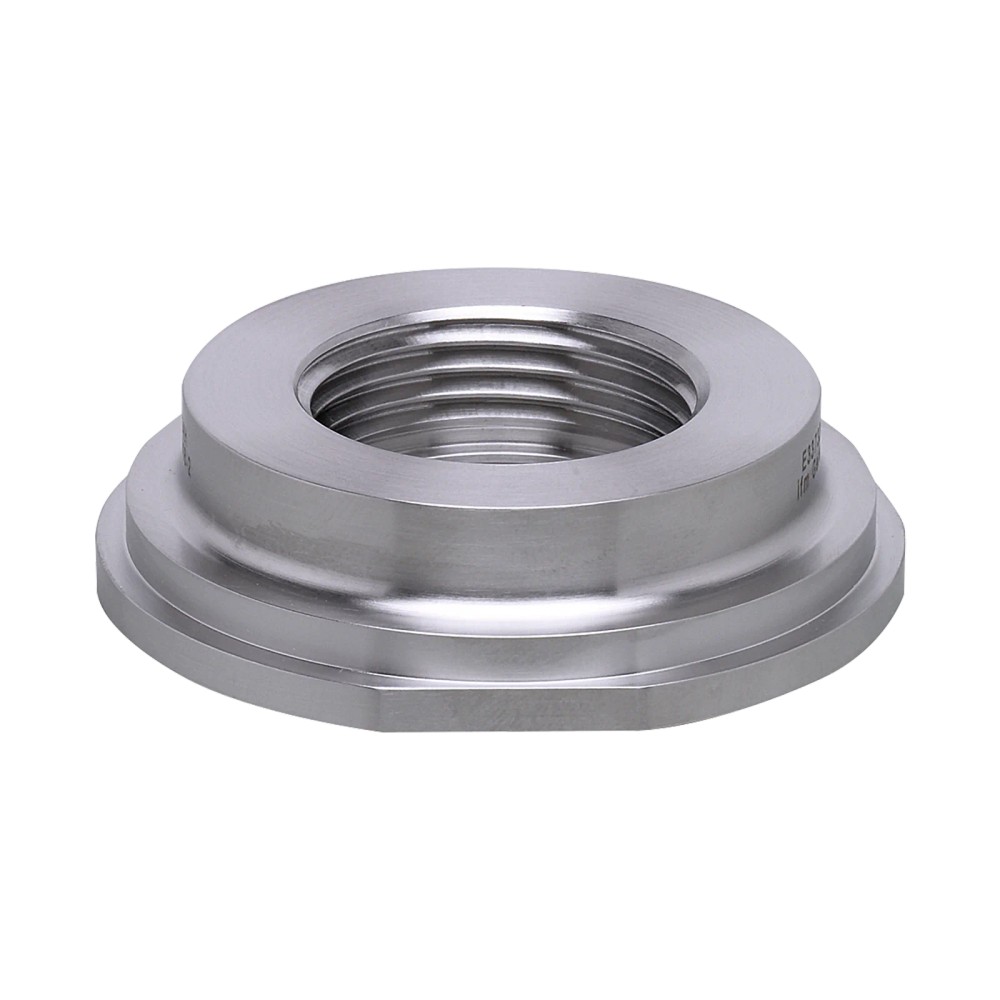

Imagem meramente ilustrativa

R$ 688,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33732
EAN: 4021179242776
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E33732 IFM - Adaptador de Processo IFM Para união roscada SMS DN50 2" Aço Inox 25bar"

Destaques do Produto

Conexão de processo

União roscada SMS DN50 (2"), Ø 65 mm

Conexão do sensor

G 1 rosca interna Aseptoflex Vario

Pressão especificada

Até 25 bar / 2,5 MPa

Material de contato com o fluido

Aço inoxidável 1.4435 / 316L

Vedação

Metal em metal

Classe de higiene

H4 conforme DIN 11866

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo IFM E33732 para união roscada SMS DN50 (2"), aço inoxidável

O IFM E33732 é um adaptador de processo para conectar dispositivos com conexão de sensor G 1 rosca interna Aseptoflex Vario a uma união roscada SMS DN50 (2"). É especificado para resistência à pressão de até 25 bar. As partes em contato com o fluido são de aço inoxidável 1.4435 (316L), com superfície Ra < 0,4 μm, e o produto possui aprovações indicadas para contato com alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo / SKU	E33732
Aplicação	Adaptador de processo para união roscada SMS
Conexão do sensor	G 1 rosca interna Aseptoflex Vario
Conexão de processo	União roscada SMS DN50 (2"), Ø 65 mm
Resistência à pressão	25 bar / 2,5 MPa
Material em contato com o fluido	1.4435, aço inoxidável / 316L
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Vedação / peso	Metal em metal / 267 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens que exijam a transição entre uma conexão de sensor G 1 rosca interna Aseptoflex Vario e uma conexão de processo SMS DN50 (2").
Aplicações cujo projeto aceite resistência à pressão de até 25 bar e as características de material, superfície e higiene especificadas para o adaptador.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo necessária não for união roscada SMS DN50 (2").
Não selecionar quando o dispositivo a conectar não possuir interface compatível com G 1 rosca interna Aseptoflex Vario.
Não utilizar acima da resistência à pressão especificada de 25 bar.

APLICAÇÕES E USO

Aplicação especificada: adaptação entre a conexão G 1 rosca interna Aseptoflex Vario do dispositivo e uma união roscada SMS DN50 (2"), Ø 65 mm.
Possibilidade de uso em processo com pressão de até 25 bar, desde que a configuração e as condições do sistema respeitem os limites e requisitos da instalação.
A ficha informa material 1.4435/316L, acabamento Ra < 0,4 μm e classe H4 conforme DIN 11866. A adequação a um fluido ou procedimento de limpeza específico não pode ser determinada apenas com esses dados e deve ser confirmada para o processo.

COMO ESCOLHER

Antes de comprar o Adaptador de processo IFM E33732 para união roscada SMS DN50 (2"), aço inoxidável, verifique estes pontos:

Escolha o E33732

Quando a instalação exigir conexão de processo SMS DN50 (2"), Ø 65 mm, para dispositivo com conexão G 1 rosca interna Aseptoflex Vario, e as condições de pressão não excederem 25 bar.

Considere outra configuração de conexão

Quando a conexão de processo ou a interface do dispositivo diferir das especificadas. Confirme a geometria e a compatibilidade mecânica no desenho dimensional e na documentação do dispositivo antes da montagem.

Verifique os requisitos do processo

Compare os limites de pressão e os requisitos de material, acabamento superficial e higiene do processo com os dados do adaptador; a ficha não informa limites de temperatura nem compatibilidade química específica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante informada na ficha do produto.
Modelo / SKU	E33732	Código do produto para identificação e seleção.
GTIN	4021179242776	Identificador comercial informado para o produto.
Tipo de produto	Adaptador de processo para união roscada SMS	Função declarada do componente.
Aplicação	Adaptador de processo	Categoria de uso indicada nos dados do produto.

Conexões e vedação
Conexão do sensor	G 1 rosca interna Aseptoflex Vario	Interface indicada para conexão do dispositivo.
Conexão de processo	União roscada SMS DN50 (2"), Ø 65 mm	Interface de processo e diâmetro informados para o modelo.
Vedação	Metal em metal	Tipo de vedação declarado; verificar condições de montagem na documentação do fabricante.

Limites de processo
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão especificado para o produto; a ficha não fornece condição de temperatura associada.

Materiais e higiene
Material em contato com o fluido	1.4435, aço inoxidável / 316L	Material declarado para as partes em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície informadas para o produto.
Classe de higiene	H4 conforme DIN 11866	Classificação de higiene declarada na ficha.
Aprovações	EC 1935/2004, FDA, FCM CN, FCM JP, ADI-FREE	Aprovações e declarações listadas para o produto; verificar a documentação oficial para o escopo aplicável.

Dados mecânicos e fornecimento
Peso	267 g	Peso informado para a peça.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33732 é um adaptador de processo mecânico e não possui conexão elétrica especificada.

Processo Lado do dispositivo: G 1 rosca interna Aseptoflex Vario. Lado do processo: união roscada SMS DN50 (2"), Ø 65 mm. Vedação metal em metal.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com dispositivo de conexão G 1 rosca interna Aseptoflex Vario e conexão de processo SMS DN50 (2").	✓	As interfaces correspondem às conexões especificadas para o adaptador.
Processo com pressão de operação de até 25 bar, respeitados os demais requisitos da instalação.	✓	A resistência à pressão declarada para o produto é 25 bar / 2,5 MPa.
Instalação que exige conexão de processo diferente de SMS DN50 (2").	✗	A conexão de processo especificada para este modelo é SMS DN50 (2"), Ø 65 mm.
Instalação que exige interface de sensor diferente de G 1 rosca interna Aseptoflex Vario.	✗	A conexão do sensor especificada para este modelo é G 1 rosca interna Aseptoflex Vario.
Aplicação com pressão superior a 25 bar.	✗	A condição excede a resistência à pressão especificada para o adaptador.

INSTALAÇÃO

Como instalar o Adaptador de processo IFM E33732 para união roscada SMS DN50 (2"), aço inoxidável

Confirme no projeto que a conexão do dispositivo é G 1 rosca interna Aseptoflex Vario e que a conexão de processo requerida é SMS DN50 (2"), Ø 65 mm.
Verifique no datasheet e no desenho dimensional as dimensões e a orientação necessárias para a montagem.
Confirme que a pressão prevista não excede 25 bar e que materiais, acabamento e requisitos de higiene atendem ao processo.
Inspecione as superfícies de conexão e de vedação antes da instalação; não monte peças com danos ou contaminação visível.
Monte o adaptador alinhado às conexões correspondentes, sem forçar o engate ou aplicar esforços laterais.
Após a montagem, verifique a vedação e a estanqueidade conforme o procedimento aprovado da instalação e as instruções do fabricante.

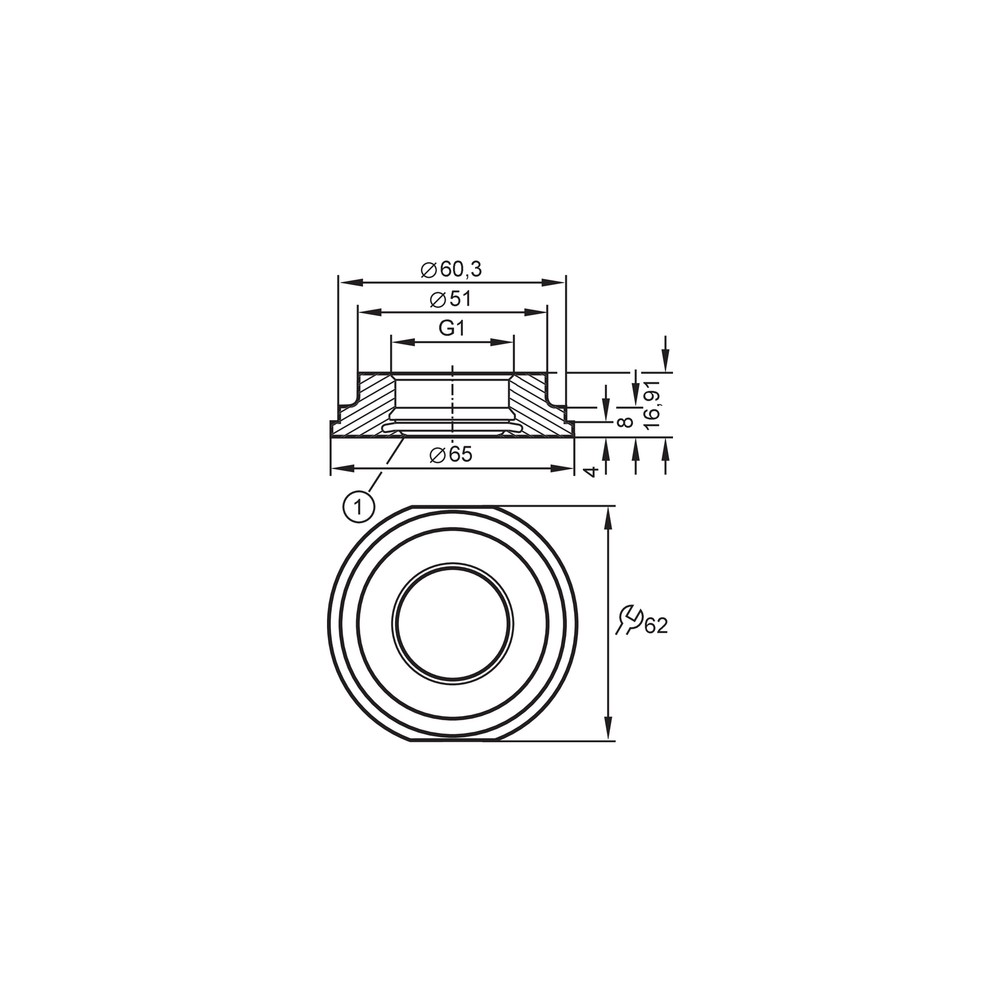

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não acopla à conexão do dispositivo.	A interface do dispositivo pode não corresponder a G 1 rosca interna Aseptoflex Vario.	Confira a identificação e as dimensões da conexão do dispositivo e compare com o datasheet e o desenho dimensional do E33732.
O adaptador não se conecta à linha de processo.	A linha pode utilizar padrão ou dimensão diferente de união roscada SMS DN50 (2"), Ø 65 mm.	Confirme o padrão e as dimensões da conexão instalada; compare com os dados do produto antes de tentar a montagem.
Há vazamento após a montagem.	Possível desalinhamento, superfície de vedação danificada ou montagem inadequada da vedação metal em metal.	Despressurize a instalação conforme o procedimento local, inspecione alinhamento e superfícies de vedação e revise a montagem segundo a documentação do fabricante.
O adaptador apresenta deformação ou falha durante a operação.	A pressão de operação pode exceder 25 bar, ou a montagem pode impor esforços não previstos.	Verifique a pressão real do processo e a condição mecânica da montagem; compare os valores com o limite declarado de 25 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33732 (PT-BR) (Datasheet) Desenho em escala IFM E33732 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33732 e que conexões ele adapta?

É um adaptador de processo que conecta uma interface G 1 rosca interna Aseptoflex Vario a uma união roscada SMS DN50 (2").

O que vem na embalagem?

A ficha indica 1 peça por embalagem. Não há acessórios inclusos especificados.

Este adaptador pode operar acima de 25 bar?

Não; a resistência à pressão especificada é 25 bar / 2,5 MPa. A ficha não informa condições adicionais de temperatura para esse limite.

Posso usar o E33732 com uma conexão de processo diferente de SMS DN50?

A ficha especifica união roscada SMS DN50 (2"), Ø 65 mm. Para outro padrão ou dimensão, confirme a compatibilidade na documentação antes da compra; não é possível afirmar compatibilidade com outras conexões.

O adaptador inclui sensor ou componentes elétricos?

Não há sensor, componente elétrico ou acessório listado para o produto; a ficha o identifica como adaptador de processo.

Como decidir entre este adaptador e outro modelo?

Selecione o E33732 quando as conexões exigidas forem G 1 rosca interna Aseptoflex Vario e SMS DN50 (2"). Se qualquer interface diferir, compare a conexão e as dimensões de outro modelo com o desenho da instalação.

A vedação é substituível ou o produto é fornecido como kit?

A ficha descreve vedação metal em metal e fornecimento de 1 peça, mas não informa kit, itens substituíveis ou peças avulsas. Consulte o fabricante para confirmar a configuração de reposição.

Que cuidados devo ter na montagem?

Confira as interfaces e o desenho dimensional, mantenha as superfícies de conexão limpas e alinhe as peças sem forçar o acoplamento. Verifique a montagem e a estanqueidade conforme o procedimento da instalação.

O produto serve para qualquer fluido alimentar ou procedimento de limpeza?

Não é possível concluir isso apenas pelas aprovações listadas. Confirme com o fabricante a compatibilidade do fluido e do procedimento de limpeza específico.

Como verificar uma conexão que não acopla corretamente?

Compare a conexão do dispositivo com G 1 rosca interna Aseptoflex Vario e a da linha com SMS DN50 (2"), Ø 65 mm. Consulte o desenho dimensional para verificar dimensões e orientação antes de forçar a montagem.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de interface de processo indicado para a conexão do dispositivo neste adaptador. (Ref.: conexão do sensor G 1 rosca interna Aseptoflex Vario)

SMS DN50

Padrão e dimensão da conexão de processo especificados para o adaptador. (Ref.: união roscada SMS DN50 (2"), Ø 65 mm)

316L

Designação indicada para o aço inoxidável 1.4435 usado nas partes em contato com o fluido. (Ref.: material em contato com o fluido 1.4435 / 316L)

Parâmetro de rugosidade média da superfície. (Ref.: Ra < 0,4 μm)

DIN 11866 H4

Classificação de higiene declarada para o produto conforme a norma indicada. (Ref.: classe de higiene H4 conforme DIN 11866)
