Adaptador de Processo IFM E33712

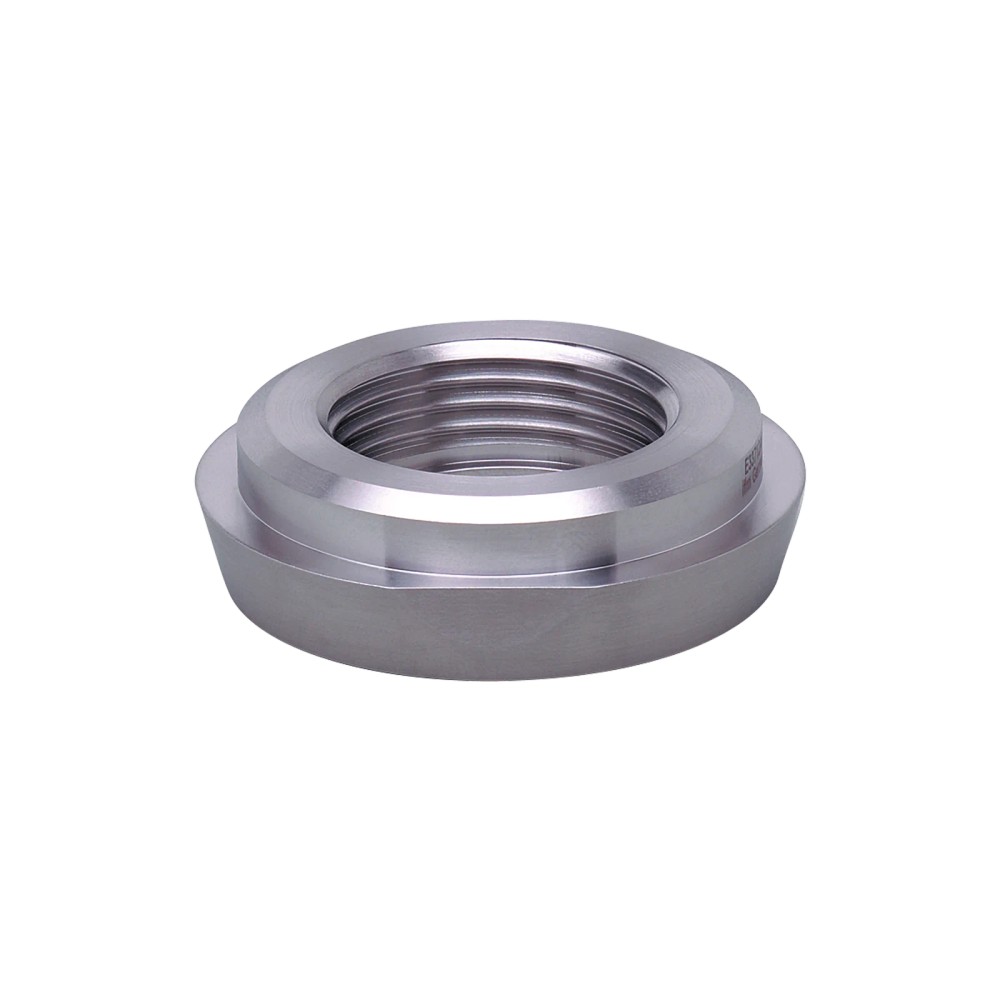

Pré-visualizar: E33712 IFM - Adaptador de Processo IFM União Sanitária DN40 Aço Inox 316L 40 bar

E33712 IFM - Adaptador de Processo IFM União Sanitária DN40 Aço Inox 316L 40 bar

Imagem meramente ilustrativa

R$ 595,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33712
EAN: 4021179241564
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33712 IFM - Adaptador de Processo IFM União Sanitária DN40 Aço Inox 316L 40 bar"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

União sanitária roscada DN40 (1,5"), Ø 56 mm, DIN 11851

Pressão especificada

40 bar (4 MPa)

Material

Aço inoxidável 1.4435 (316L)

Vedação

Metal em metal

Acabamento superficial

Ra < 0,4 µm / Rz = 4 µm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo IFM E33712 para união sanitária roscada DN40 (1,5"), aço inoxidável 316L

O IFM E33712 é um adaptador de processo para conectar sensores com conexão G 1, rosca interna Aseptoflex Vario, a uma união sanitária roscada DN40. Possui conexão de processo DIN 11851 com diâmetro de 56 mm e vedação metal em metal. É fabricado em aço inoxidável 1.4435 (316L) e tem resistência à pressão especificada em 40 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de processo para união sanitária roscada
Modelo	ADAPT IFM-DIN11851 DN40/1.5 pol
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	União sanitária roscada DN40 (1,5"), Ø 56 mm, DIN 11851
Material	1.4435, aço inoxidável 316L
Resistência à pressão	40 bar (4 MPa)
Vedação	Metal em metal
Classe de higiene	H4 (DIN 11866)
Acabamento superficial	Ra < 0,4 µm / Rz = 4 µm
Aprovações	EC 1935/2004; FDA; FCM CN; FCM JP; ADI-FREE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor tenha conexão G 1, rosca interna Aseptoflex Vario e o processo utilize união sanitária DN40 (1,5"), Ø 56 mm, DIN 11851.
Aplicações que exijam os dados declarados de aço inoxidável 1.4435 (316L), vedação metal em metal e resistência à pressão de até 40 bar, respeitadas as condições do fabricante.

⚠ Considere outro se precisa de:

Não selecione quando a conexão do sensor necessária for diferente de G 1, rosca interna Aseptoflex Vario.
Não selecione para uma conexão de processo diferente de união sanitária DN40 (1,5"), Ø 56 mm, DIN 11851, sem confirmar a compatibilidade por meio da documentação do fabricante.
Não use acima da resistência à pressão especificada de 40 bar.

APLICAÇÕES E USO

Uso como interface mecânica entre sensor com conexão G 1, rosca interna Aseptoflex Vario e conexão sanitária DN40 DIN 11851. Essa configuração é indicada pelas conexões declaradas na ficha; a aplicação final deve ser confirmada no projeto.
Possibilidade de uso em instalações que demandem o material, acabamento superficial, classe de higiene e aprovações listados. A adequação ao produto de processo, ao procedimento de limpeza e às condições específicas não está detalhada na ficha e deve ser validada com o fabricante.
A pressão de operação não deve exceder a resistência especificada de 40 bar; a ficha não informa outras condições de temperatura ou limites de processo.

COMO ESCOLHER

Antes de comprar o Adaptador de processo IFM E33712 para união sanitária roscada DN40 (1,5"), aço inoxidável 316L, verifique estes pontos:

Escolha o E33712 quando

O conjunto exigir conexão de sensor G 1, rosca interna Aseptoflex Vario, união sanitária DN40 DIN 11851 e as condições de operação estiverem dentro do limite de pressão declarado de 40 bar.

Considere outra configuração quando

A rosca do sensor, o padrão ou tamanho da conexão de processo não corresponderem aos indicados para este adaptador. Verifique no datasheet do fabricante a configuração compatível; a ficha não informa modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Fabricante informado para o produto.
SKU / part number	E33712	Código de identificação do adaptador.
GTIN	4021179241564	Identificador comercial informado na ficha.
Tipo de produto	Adaptador de processo para união sanitária roscada	Função mecânica declarada.
Designação do modelo	ADAPT IFM-DIN11851 DN40/1.5 pol	Designação associada à conexão de processo.
Quantidade por embalagem	1 peça	Quantidade declarada para a embalagem.
Peso	199 g	Massa informada no cadastro técnico.

Conexões e montagem mecânica
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica especificada para o lado do sensor.
Conexão de processo	União sanitária roscada DN40 (1,5"), Ø 56 mm, DIN 11851	Padrão, tamanho e diâmetro declarados para o lado do processo.
Vedação	Metal em metal	Tipo de vedação informado para a união.

Materiais, higiene e acabamento
Material	1.4435, aço inoxidável 316L	Material indicado na ficha do produto.
Classe de higiene	H4 (DIN 11866)	Classificação de higiene declarada; consulte o fabricante para condições e escopo de aplicação.
Acabamento superficial	Ra < 0,4 µm / Rz = 4 µm	Valores de rugosidade superficial informados na ficha.
Aprovações	EC 1935/2004; FDA; FCM CN; FCM JP; ADI-FREE	Aprovações e declarações listadas no cadastro técnico.

Limites de operação
Resistência à pressão	40 bar (4 MPa)	Limite nominal informado; confirme no datasheet as condições de operação aplicáveis à instalação.

COMPATIBILIDADE

Comunicação

• Não aplicável: é um adaptador de processo mecânico, sem protocolo de comunicação informado.

Conexões

Elétrica Não possui conexão elétrica especificada; a ficha descreve um componente mecânico de conexão de processo.

Processo Conexão para sensor: G 1, rosca interna Aseptoflex Vario. Conexão ao processo: união sanitária roscada DN40 (1,5"), Ø 56 mm, DIN 11851. Vedação metal em metal.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1, rosca interna Aseptoflex Vario, em processo com união sanitária DN40 DIN 11851	✓	As conexões do sensor e do processo correspondem às especificações informadas para o E33712.
Processo com pressão de até 40 bar	✓	A ficha especifica resistência à pressão de 40 bar (4 MPa); confirme as condições de operação e montagem no datasheet.
Sensor com conexão diferente de G 1, rosca interna Aseptoflex Vario	✗	A conexão do sensor informada para este adaptador não corresponde à conexão proposta.
Processo com conexão diferente de união sanitária DN40 (1,5"), Ø 56 mm, DIN 11851	✗	A conexão de processo informada não corresponde à especificação do E33712.
Integração baseada em protocolo ou ligação elétrica	✗	O produto é um adaptador mecânico e não há interface elétrica ou protocolo de comunicação especificado.

INSTALAÇÃO

Como instalar o Adaptador de processo IFM E33712 para união sanitária roscada DN40 (1,5"), aço inoxidável 316L

Confirme que a conexão do sensor é G 1, rosca interna Aseptoflex Vario e que a conexão de processo é DN40 DIN 11851, Ø 56 mm.
Verifique no datasheet do fabricante as condições de operação e a adequação do conjunto à pressão prevista, sem exceder 40 bar.
Inspecione as superfícies e as interfaces de vedação antes da montagem; não instale componentes com danos ou contaminação visível.
Alinhe as conexões antes de iniciar o aperto para evitar montagem forçada ou desalinhamento.
Monte a união conforme as instruções aplicáveis do fabricante do sensor e do sistema; a ficha não especifica ferramenta nem torque de aperto.
Após a montagem, verifique a integridade da conexão e a ausência de vazamento nas condições de operação previstas.

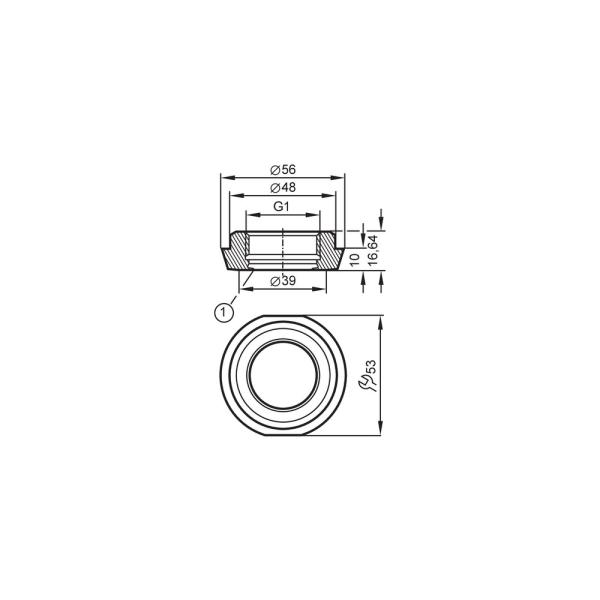

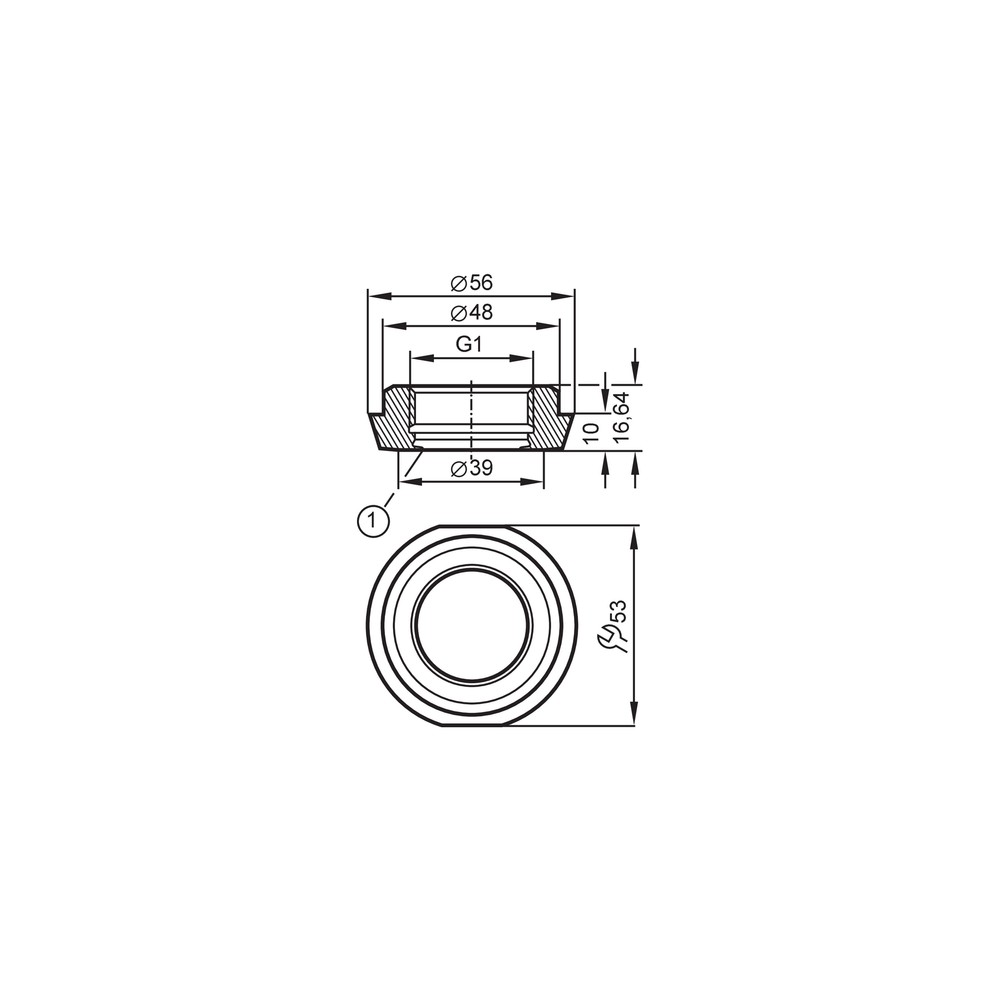

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não encaixa na conexão do adaptador.	A conexão do sensor necessária não corresponde a G 1, rosca interna Aseptoflex Vario.	Confira a identificação e o tipo de rosca do sensor e compare com a especificação do E33712 no datasheet.
A união de processo não fecha ou apresenta desalinhamento.	O conjunto pode usar tamanho ou padrão de conexão diferente de DN40 DIN 11851, Ø 56 mm.	Verifique o padrão, o tamanho nominal e o diâmetro da união de processo antes de reapertar.
Há vazamento após a montagem.	Possível desalinhamento, superfície de vedação contaminada ou incompatibilidade entre as interfaces montadas.	Despressurize o sistema conforme o procedimento da instalação e inspecione alinhamento, condição e correspondência das conexões.
A conexão apresenta falha durante a operação pressurizada.	A pressão de operação pode exceder o limite declarado de 40 bar ou as condições de aplicação podem não corresponder às especificadas.	Compare a pressão real do sistema com o limite informado e consulte o datasheet para as condições aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33712 (Datasheet) Desenho em escala IFM E33712 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33712 e como ele conecta o sensor ao processo?

É um adaptador de processo que conecta uma interface G 1, rosca interna Aseptoflex Vario, a uma união sanitária roscada DN40 DIN 11851. A vedação especificada é metal em metal.

O que vem na embalagem e qual é o material do adaptador?

A ficha informa uma peça por embalagem. O material declarado é aço inoxidável 1.4435 (316L).

Este adaptador serve para processo com conexão DN diferente de DN40?

A conexão de processo especificada é DN40 (1,5"), Ø 56 mm, DIN 11851. Para outro tamanho ou padrão, confirme uma configuração compatível com o fabricante.

Posso usar o E33712 com uma conexão de sensor diferente de G 1 Aseptoflex Vario?

A ficha especifica apenas G 1, rosca interna Aseptoflex Vario para a conexão do sensor. Não presuma compatibilidade com outra rosca ou interface.

O que verificar se o sensor não rosqueia no adaptador?

Confira se o sensor possui a conexão G 1, rosca interna Aseptoflex Vario indicada para o E33712. Compare a identificação da conexão com o datasheet antes de tentar montar.

O que pode causar vazamento depois da instalação?

Desalinhamento, contaminação na área de vedação ou conexões incompatíveis são causas possíveis. Verifique as interfaces e o alinhamento com o sistema despressurizado e siga o procedimento de segurança da instalação.

Devo comprar este adaptador ou um conjunto com sensor?

O E33712 está descrito como adaptador de processo, e a ficha informa embalagem com uma peça. Ela não declara que um sensor acompanhe o produto nem especifica kits; confirme os componentes necessários para sua montagem.

Quando devo escolher outro adaptador em vez do E33712?

Escolha outra configuração se a conexão do sensor não for G 1 Aseptoflex Vario, se a união não for DN40 DIN 11851 ou se a pressão prevista exceder 40 bar. A ficha não identifica modelos alternativos.

Que cuidado tomar durante a instalação?

Alinhe as interfaces antes do aperto e confira as conexões e superfícies de vedação. A ficha não especifica ferramenta ou torque, portanto consulte o datasheet e as instruções dos componentes do conjunto.

O E33712 tem conexão elétrica ou protocolo de comunicação?

Não. O E33712 é um adaptador mecânico de processo; a ficha não informa conexão elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

DIN 11851

Padrão de união sanitária indicado para a conexão de processo DN40 do adaptador. (Ref.: conexão de processo DN40 DIN 11851)

Aseptoflex Vario

Designação da interface de conexão do sensor informada para o adaptador. (Ref.: G 1, rosca interna Aseptoflex Vario)

Vedação metal em metal

Tipo de vedação declarado em que as superfícies metálicas correspondentes formam a interface de vedação. (Ref.: vedação metal em metal)

Parâmetro de rugosidade superficial informado para o acabamento do componente. (Ref.: Ra < 0,4 µm)

DIN 11866 H4

Classe de higiene declarada para o adaptador, associada à referência DIN 11866. (Ref.: classe de higiene H4, DIN 11866)
