Adaptador Acoplamento Rápido IFM E33710

Pré-visualizar: E33710 IFM - Adaptador Acoplamento Rápido Sensores Ponto de Orvalho G 1/2, 16 bar, Inox

E33710 IFM - Adaptador Acoplamento Rápido Sensores Ponto de Orvalho G 1/2, 16 bar, Inox

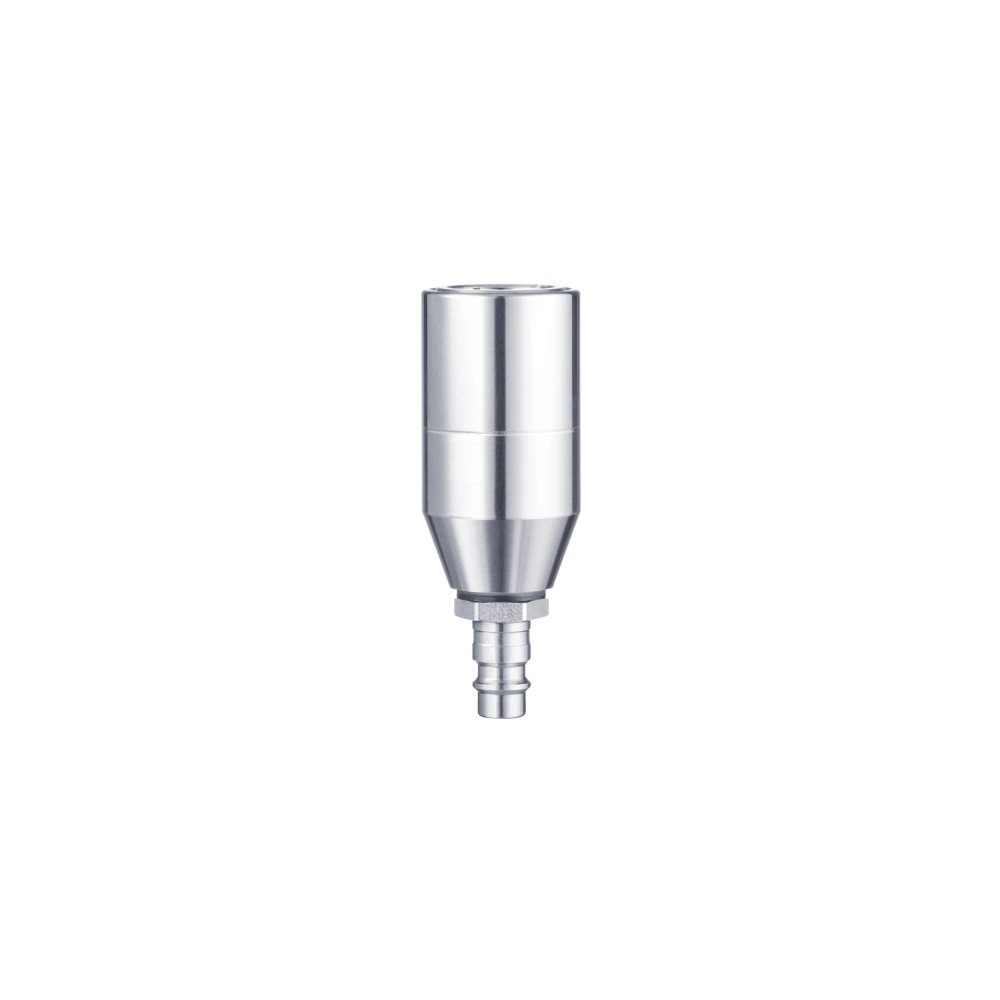

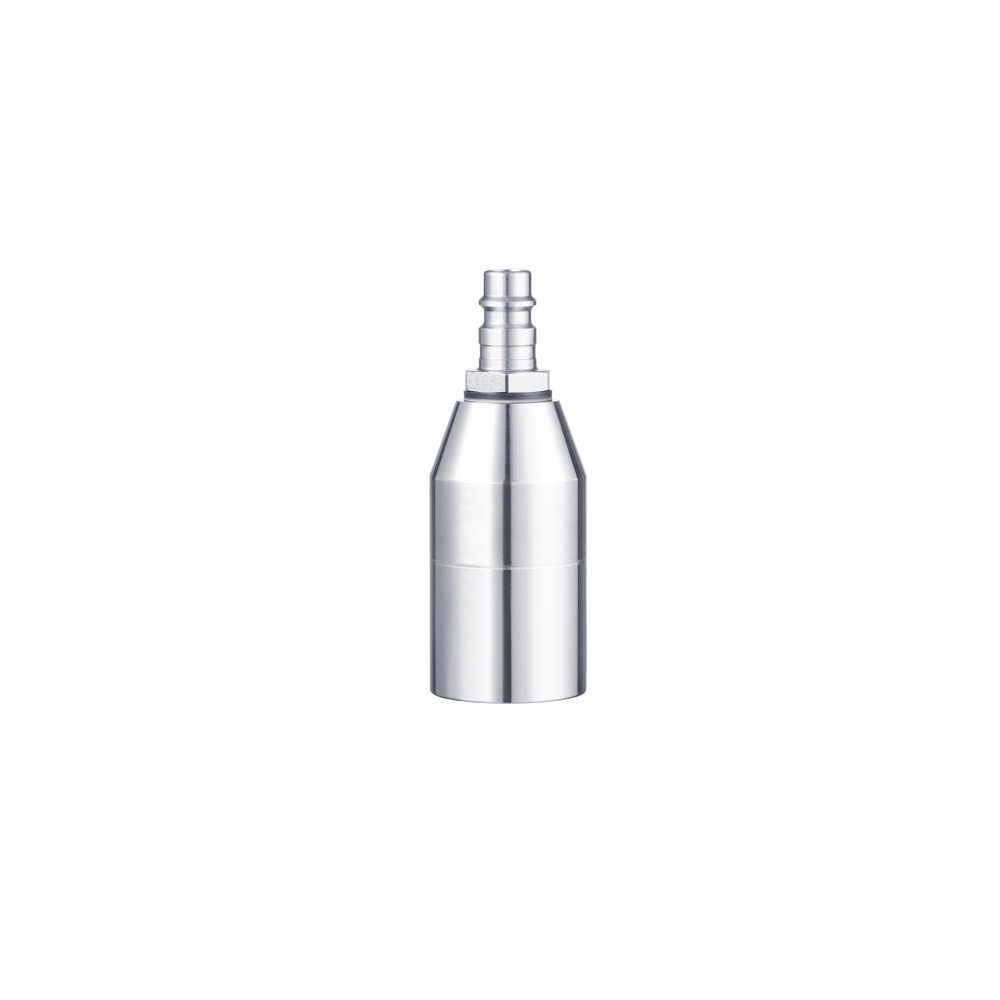

Imagem meramente ilustrativa

R$ 1.968,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33710
EAN: 4021179361705
NCM do produto: 84812090

Destaques do Produto Pressão Máx. 16 bar...mais

Fechar menu

Saiba mais sobre: "E33710 IFM - Adaptador Acoplamento Rápido Sensores Ponto de Orvalho G 1/2, 16 bar, Inox"

Destaques do Produto

Pressão Máx.

16 bar

Conexão Processo

Bocal 7,2 mm

Conexão Sensor

G 1/2 Interna

Material

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E33710 IFM - Adaptador Acoplamento Rápido Sensores Ponto de Orvalho G 1/2, 16 bar, Inox

O E33710 é um adaptador de acoplamento rápido em aço inoxidável, desenvolvido para integrar sensores de ponto de orvalho a sistemas pressurizados. Ele permite a instalação e substituição ágil de sensores, garantindo vedação eficiente com resistência até 16 bar. É a solução técnica para monitoramento contínuo em processos que exigem manutenção simplificada.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E33710
Material	Aço Inoxidável 316L/303
Vedação	PVC
Pressão Nominal	16 bar
Conexão Sensor	G 1/2 Rosca Interna
Conexão Processo	Bocal Roscado 7,2 mm
Temperatura	-20 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de ponto de orvalho da linha IFM
Sistemas de ar comprimido industrial
Ambientes que necessitam de trocas rápidas de sensores para calibração

⚠ Considere outro se precisa de:

Sistemas pneumáticos com pressão nominal superior a 16 bar
Aplicações em contato com fluidos corrosivos incompatíveis com PVC ou aço inox
Ambientes com vibração mecânica extrema que possa comprometer o acoplamento rápido

APLICAÇÕES E USO

Instalação de sensores de ponto de orvalho em redes de ar comprimido
Monitoramento de umidade em processos industriais pressurizados
Substituição ágil de sensores em linhas de produção contínua

COMO ESCOLHER

Antes de comprar o E33710 IFM - Adaptador Acoplamento Rápido Sensores Ponto de Orvalho G 1/2, 16 bar, Inox, verifique estes pontos:

Quando escolher este adaptador

Selecione o E33710 para montagens que requerem troca rápida de sensores em linhas pressurizadas até 16 bar, onde a resistência à corrosão do aço inox 316L é necessária.

Quando evitar

Não utilize se o sistema de processo exceder 16 bar ou se houver agentes químicos que reajam adversamente com a vedação em PVC, comprometendo a estanqueidade.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos e Materiais
Material do invólucro	1.4404 (Aço inoxidável / 316L)	Material base para alta resistência química e mecânica
Material da vedação	PVC	Elemento de vedação para estanqueidade pneumática
Material do bocal	Latão	Componente interno do bocal para acoplamento

Parâmetros de Operação
Resistência à pressão	16 bar	Limite máximo de operação para segurança do sistema
Conexão de processo	Bocal roscado 7,2 mm	Interface mecânica para linha de processo
Conexão do sensor	G 1/2 rosca interna	Interface para rosca do sensor de ponto de orvalho

Condições Ambientais
Temperatura do fluido	-20 a 60 °C	Faixa de temperatura operacional permitida
Saída de gás	1,75 ± 0,25 l/min a 6 bar	Fluxo nominal de referência sob pressão

COMPATIBILIDADE

Comunicação

• N/A - Componente mecânico

Conexões

Elétrica Não aplicável

Processo Bocal roscado 7,2 dimensão nominal

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ar comprimido 16 bar	✓	Dentro da especificação de pressão nominal.
Ambientes corrosivos	✓	Material em aço inox 316L oferece alta resistência.
Pressões acima de 16 bar	✗	Risco de falha mecânica e vedação.

INSTALAÇÃO

Como instalar o E33710 IFM - Adaptador Acoplamento Rápido Sensores Ponto de Orvalho G 1/2, 16 bar, Inox

Verifique se a rede está despressurizada antes de iniciar.
Inspecione a rosca de conexão G 1/2 no adaptador e no sensor.
Verifique a integridade da vedação interna do adaptador.
Rosqueie manualmente o sensor de ponto de orvalho no adaptador.
Utilize ferramenta adequada para finalizar o aperto conforme normas de torque.
Pressurize o sistema gradualmente e verifique quanto a vazamentos.

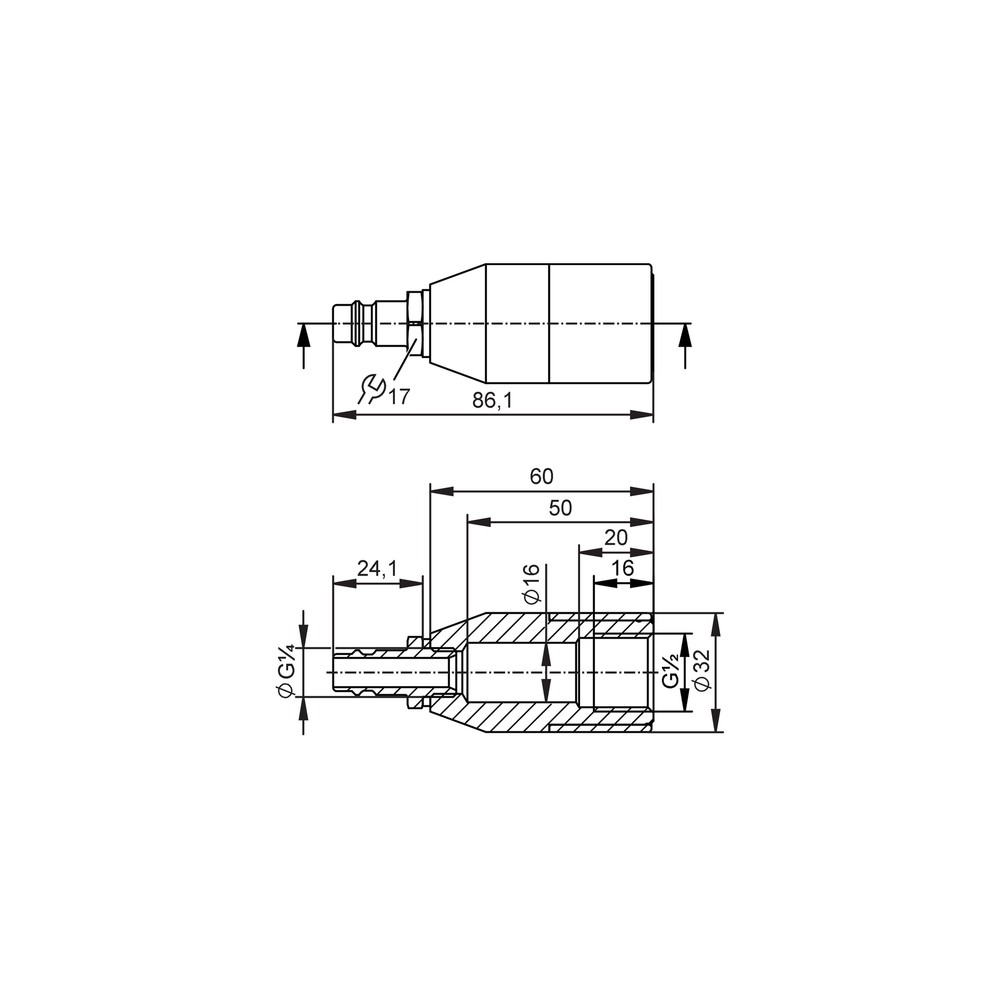

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de ar na base do sensor	Torque de aperto excedido ou vedação danificada	Inspecionar O-ring de PVC e conferir torque de instalação
Deformação do adaptador ou falha de vedação	Pressão de operação acima de 16 bar	Verificar manômetro da linha contra especificação técnica
Degradação da vedação interna	Incompatibilidade química do fluido com o PVC	Verificar manual de compatibilidade química da IFM
Dificuldade de acoplamento ou travamento	Rosca do sensor desalinhada	Verificar se as roscas G 1/2 estão livres de detritos

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos E33710 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador E33710 e qual sua finalidade?

O E33710 é um adaptador de acoplamento rápido projetado especificamente para a montagem de sensores de ponto de orvalho em sistemas pneumáticos ou de ar comprimido.

Quais são as limitações técnicas de pressão e conexão deste modelo?

Ele suporta uma pressão operacional máxima de 16 bar e possui rosca de conexão G 1/2 para o sensor.

Em quais situações o adaptador não deve ser utilizado?

Não utilize este produto em sistemas com pressão superior a 16 bar ou em ambientes com fluidos agressivos que degradem o material de vedação em PVC.

Existe alguma incompatibilidade de material de vedação que devo considerar?

Este adaptador é incompatível com aplicações que exigem vedações resistentes a solventes químicos específicos, caso estes sejam incompatíveis com o PVC utilizado no componente.

O que pode causar vazamentos na conexão após a instalação?

Se houver vazamento na conexão, verifique se a vedação interna (PVC) foi danificada durante a instalação ou se o torque de aperto foi excessivo.

Como diagnosticar falhas na vedação do adaptador?

Sintomas de vedação comprometida incluem escape de ar perceptível ou queda na precisão de leitura do sensor devido à entrada de ar externo; verifique a integridade da vedação.

Por que escolher este adaptador em vez de conexões rosqueadas fixas padrão?

O adaptador de acoplamento rápido facilita a manutenção preventiva, permitindo a substituição ágil do sensor sem necessidade de desmontagem complexa da tubulação.

Devo comprar este adaptador como uma peça única ou existe versão em kit?

Este produto é um componente único. Para sistemas multicanais, a aquisição deve ser realizada considerando o número de pontos de medição individuais necessários.

Quais cuidados são essenciais na instalação?

Durante a instalação, assegure-se de que a linha esteja totalmente despressurizada e utilize a ferramenta adequada para o aperto, evitando danos à rosca G 1/2.

Como funciona o fluxo de fornecimento deste adaptador?

A logística, despacho e entrega deste produto são gerenciados diretamente pela IFM, garantindo a rastreabilidade e a procedência do componente.

GLOSSÁRIO TÉCNICO

Ponto de Orvalho

Temperatura na qual o vapor de água no ar condensa. (Ref.: Monitoramento de ar comprimido)

G 1/2

Padrão de rosca cilíndrica para tubos (BSPP). (Ref.: ISO 228-1)

Aço Inoxidável 316L

Aço de baixo carbono com alta resistência à corrosão. (Ref.: AISI 316L)

Acoplamento Rápido

Mecanismo que permite a conexão e desconexão ágil de componentes sem uso de ferramentas pesadas. (Ref.: Facilitação de MRO)

Bar

Unidade de pressão, onde 1 bar equivale a 100 kPa. (Ref.: Unidade de medida de pressão industrial)
