Kit de Instalação IFM E33706 para Sensores LW2xxx

Pré-visualizar: E33706 IFM - Kit de Instalação IFM para Sensores LW2xxx Aço Inox G1

E33706 IFM - Kit de Instalação IFM para Sensores LW2xxx Aço Inox G1

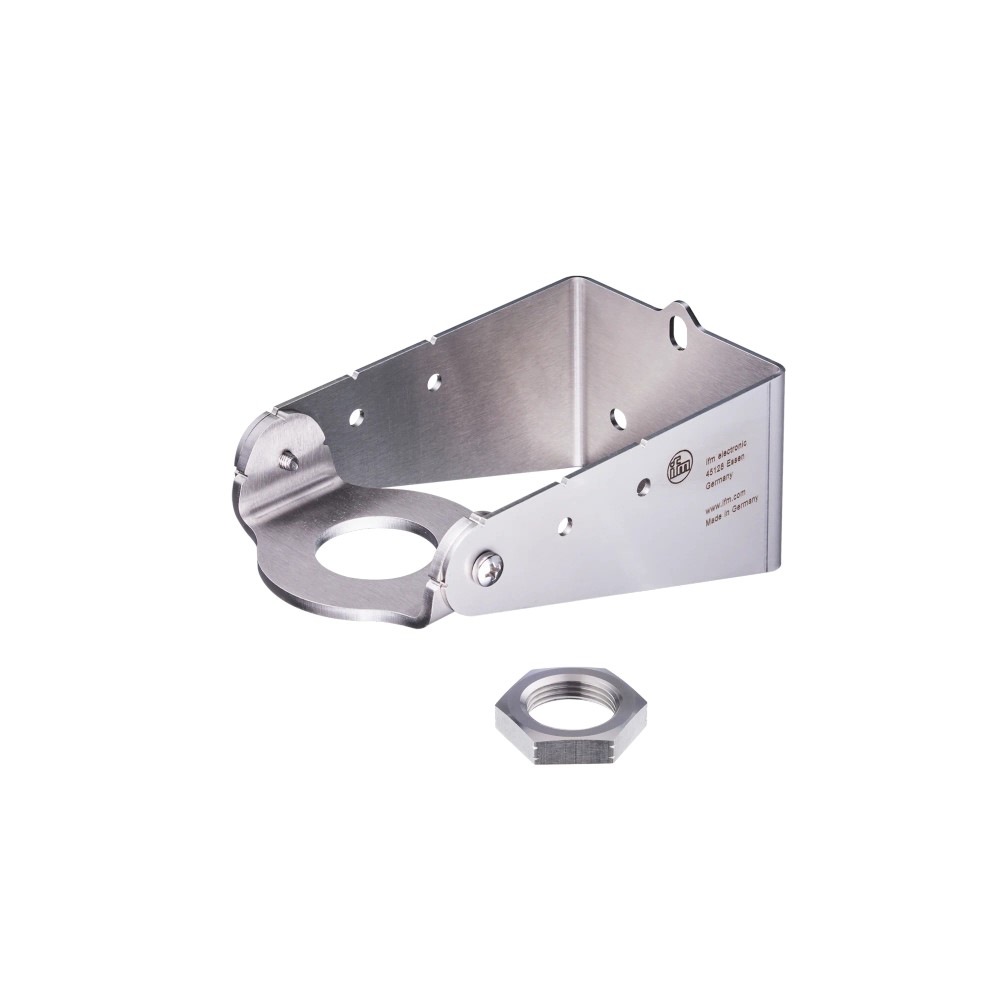

Imagem meramente ilustrativa

R$ 952,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33706
EAN: 4021179340151
NCM do produto: 73269090

Destaques do Produto Sensor compatível...mais

Fechar menu

Saiba mais sobre: "E33706 IFM - Kit de Instalação IFM para Sensores LW2xxx Aço Inox G1"

Destaques do Produto

Sensor compatível

Linha LW2xxx

Conexão do sensor

G 1

Material

Aço inoxidável 1.4404 / 316L

Tipo de produto

Kit de instalação

Conteúdo

Suporte para parede e teto, porca, placa roscada e 2 parafusos M5 x 10

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Kit de Instalação IFM E33706 para Sensores LW2xxx, conexão G 1, aço inoxidável 316L

O IFM E33706 é um kit de instalação destinado a sensores da linha LW2xxx. É utilizado para montar esses sensores e inclui suporte para parede e teto, porca de fixação, placa roscada e dois parafusos M5 x 10. Sua conexão é G 1, e os componentes são de aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MOUNTING SET/LW/G1
Código do produto	E33706
Compatibilidade informada	Sensores da linha LW2xxx
Conexão	G 1
Material	1.4404 (aço inoxidável / 316L)
Componentes incluídos	Suporte de parede e teto, porca de fixação, placa roscada e 2 parafusos M5 x 10
Dimensões	71 x 87,9 x 153 mm
Peso	562,9 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalação de sensores da linha IFM LW2xxx, conforme compatibilidade declarada para o kit.
Montagem em configuração de parede ou teto usando o suporte fornecido.
Aplicações em que a conexão G 1 e os componentes em aço inoxidável 1.4404 / 316L atendam aos requisitos do conjunto.

⚠ Considere outro se precisa de:

Não selecionar para sensores fora da linha LW2xxx sem confirmação de compatibilidade do fabricante.
Não tratar G 1 como conexão elétrica: é a conexão indicada para o conjunto de instalação.
Não presumir compatibilidade com outras roscas, dimensões ou configurações de montagem não especificadas na ficha.

APLICAÇÕES E USO

Montagem de sensores IFM da linha LW2xxx em parede ou teto, usando os componentes incluídos. A compatibilidade com outras linhas não está informada; confirme com a documentação do fabricante antes de usar fora da aplicação declarada.
Adequado quando a instalação requer os componentes em aço inoxidável 1.4404 / 316L e a conexão especificada G 1. A ficha não informa classificação ambiental, pressão ou condições de processo do conjunto.

COMO ESCOLHER

Antes de comprar o Kit de Instalação IFM E33706 para Sensores LW2xxx, conexão G 1, aço inoxidável 316L, verifique estes pontos:

Escolha o E33706 quando

O sensor a instalar pertence à linha LW2xxx e a montagem requer o kit com conexão G 1 e os componentes fornecidos para fixação em parede ou teto.

Verifique antes de escolher outra configuração

Se o sensor não for da linha LW2xxx ou a instalação exigir uma conexão diferente de G 1, confirme a compatibilidade mecânica com a documentação IFM antes de selecionar outro acessório.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Kit de instalação para sensores da linha LW2xxx	Tipo de produto e aplicação declarados na ficha.
Designação do modelo	MOUNTING SET/LW/G1	Designação do conjunto.
Compatibilidade	Sensores da linha LW2xxx	Linha indicada pelo fabricante para uso do kit.
Conexão do sensor	G 1	Conexão indicada para o conjunto de instalação.

Dados mecânicos
Material	1.4404 (aço inoxidável / 316L)	Material declarado para o produto.
Dimensões	71 x 87,9 x 153 mm	Dimensões informadas na ficha.
Peso	562,9 g	Massa do produto indicada nos dados do catálogo.
Componentes incluídos	Suporte de parede e teto, porca de fixação, placa roscada e 2 parafusos M5 x 10	Conteúdo declarado para o kit.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E33706 é um kit mecânico de instalação; não há conexão elétrica especificada.

Processo G 1.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de um sensor da linha LW2xxx usando conexão G 1	✓	A ficha declara compatibilidade com sensores LW2xxx e conexão G 1.
Montagem de sensor de outra linha ou modelo sem confirmação do fabricante	✗	A compatibilidade informada é especificamente com a linha LW2xxx; a ficha não confirma outros modelos.
Conexão a protocolo de comunicação ou circuito elétrico	✗	O produto é um kit mecânico; a ficha não especifica interfaces elétricas ou protocolos.

INSTALAÇÃO

Como instalar o Kit de Instalação IFM E33706 para Sensores LW2xxx, conexão G 1, aço inoxidável 316L

Confirme na identificação do sensor que ele pertence à linha LW2xxx e verifique a conexão G 1.
Confira se os componentes do kit estão presentes: suporte, porca de fixação, placa roscada e dois parafusos M5 x 10.
Defina a posição de montagem em parede ou teto conforme o arranjo mecânico da instalação.
Posicione o suporte e a placa roscada conforme o desenho dimensional do fabricante.
Use a porca e os parafusos fornecidos para montar o conjunto, sem substituir componentes por itens de especificação não confirmada.
Verifique a fixação e o alinhamento mecânico do sensor antes de colocá-lo em operação.

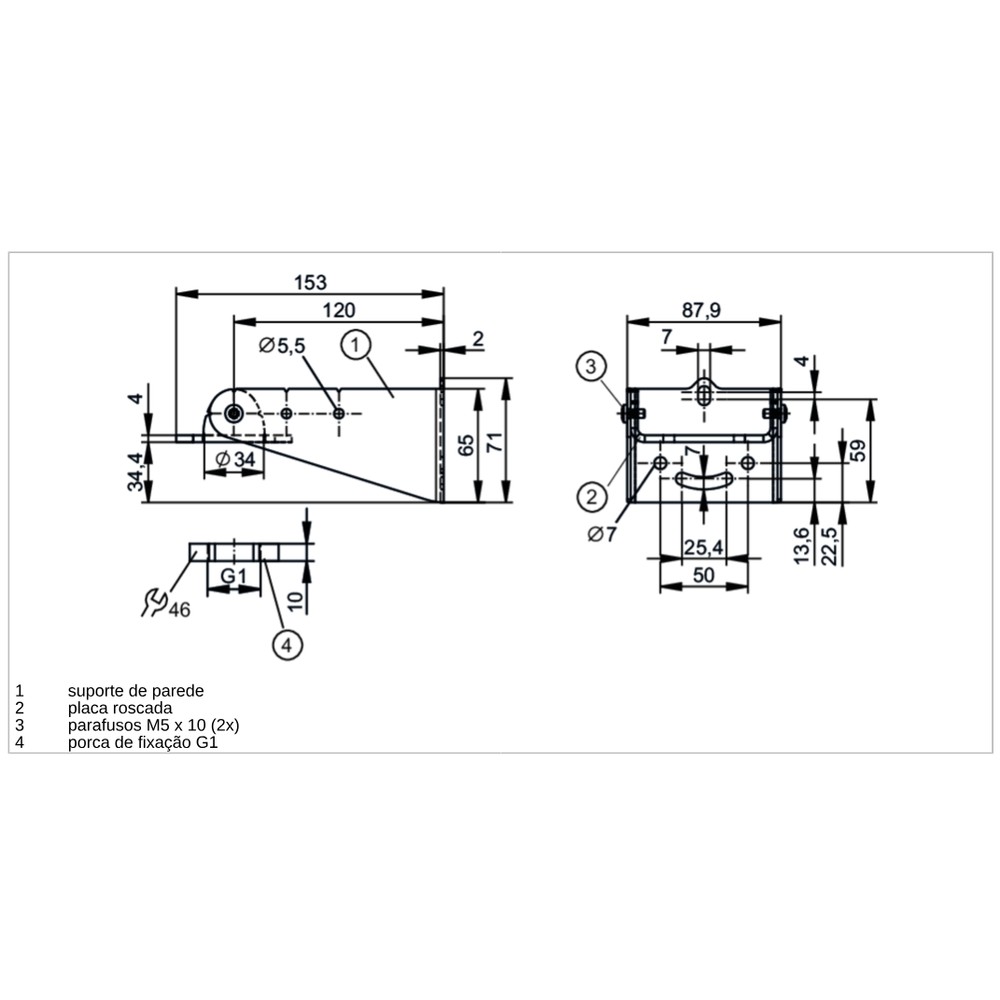

Desenho Dimensional

ACESSÓRIOS

Suporte de parede e teto
Porca de fixação
Placa roscada
2 parafusos M5 x 10

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não se ajusta ao conjunto durante a montagem.	O sensor pode não pertencer à linha LW2xxx ou a conexão pode não corresponder à configuração G 1 indicada.	Confira o modelo do sensor e a conexão na documentação do fabricante antes de forçar o encaixe.
O conjunto apresenta folga após a fixação.	Pode haver montagem incorreta ou componentes do kit ausentes ou mal posicionados.	Confira a presença e a posição do suporte, da placa roscada, da porca e dos dois parafusos M5 x 10.
O suporte não se posiciona conforme o espaço disponível.	As dimensões do kit podem não corresponder ao espaço ou arranjo previsto na instalação.	Compare o espaço disponível com o desenho dimensional e as dimensões informadas para o E33706.
A instalação exige ligação elétrica, mas o kit não oferece terminais ou cabos.	O E33706 é um acessório mecânico de instalação, não um componente de conexão elétrica.	Identifique separadamente as conexões elétricas do sensor no respectivo datasheet; elas não são especificadas para este kit.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33706 (Datasheet) Desenho em escala IFM E33706 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33706 e para qual sensor ele serve?

É um kit de instalação para sensores da linha IFM LW2xxx. A ficha indica conexão G 1.

O que vem na embalagem do E33706?

O kit inclui suporte de parede e teto, porca de fixação, placa roscada e dois parafusos M5 x 10. A quantidade por embalagem é uma peça.

Posso usar esse kit em um sensor que não seja da linha LW2xxx?

A ficha confirma compatibilidade apenas com sensores LW2xxx. Para outras linhas, confirme a compatibilidade mecânica com a IFM antes da instalação.

O E33706 serve para uma conexão diferente de G 1?

A conexão indicada para o kit é G 1. A ficha não confirma compatibilidade com outras conexões.

O sensor fica solto depois de montar o kit; o que devo verificar?

Verifique se suporte, placa roscada, porca e os dois parafusos M5 x 10 estão presentes e corretamente posicionados. Confirme também a montagem conforme o desenho dimensional.

O conjunto não encaixa no meu sensor; devo substituir o kit?

Antes de substituir, confira se o sensor é da linha LW2xxx e se a conexão corresponde a G 1. A compatibilidade com outros modelos não está declarada na ficha.

É melhor comprar o kit completo ou procurar as peças separadas?

O E33706 é fornecido como kit com os componentes listados na ficha. A ficha não informa disponibilidade ou especificação de peças avulsas; confirme essa opção com o fabricante.

Qual alternativa devo escolher se meu sensor não for LW2xxx?

A ficha não indica um modelo alternativo. Consulte a documentação do sensor ou a IFM para identificar um acessório compatível com o modelo e a conexão da sua instalação.

Como instalo o conjunto sem danificar os componentes?

Use os componentes fornecidos e consulte o desenho dimensional para posicionar o suporte e a placa roscada. A ficha não especifica torque de aperto; não aplique um valor não confirmado pelo fabricante.

O E33706 precisa de ligação elétrica ou tem pinagem?

Não: trata-se de um kit mecânico de instalação, e a ficha não especifica pinagem, ligação elétrica ou protocolo. Consulte o datasheet do sensor para as conexões elétricas.

GLOSSÁRIO TÉCNICO

G 1

Designação da conexão indicada para o kit de instalação. (Ref.: Conexão do sensor)

LW2xxx

Linha de sensores declarada como compatível com o E33706. (Ref.: Compatibilidade)

1.4404 / 316L

Designação do material em aço inoxidável informada para o kit. (Ref.: Material)

MOUNTING SET/LW/G1

Designação de modelo do conjunto de instalação. (Ref.: Designação do modelo)

M5 x 10

Medida dos dois parafusos incluídos no kit. (Ref.: Componentes incluídos)
