Adaptador Tri-Clamp IFM E33702

Pré-visualizar: E33702 IFM - Adaptador Tri-Clamp P/ sensores Aseptoflex DN50 2" Inox 316L 16bar

E33702 IFM - Adaptador Tri-Clamp P/ sensores Aseptoflex DN50 2" Inox 316L 16bar

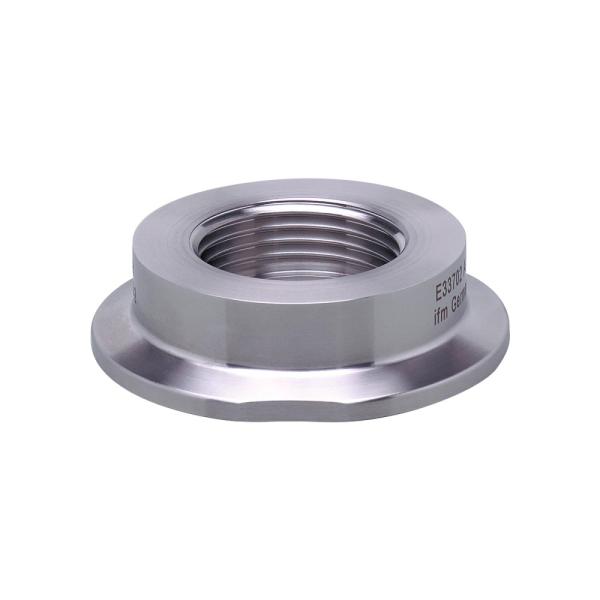

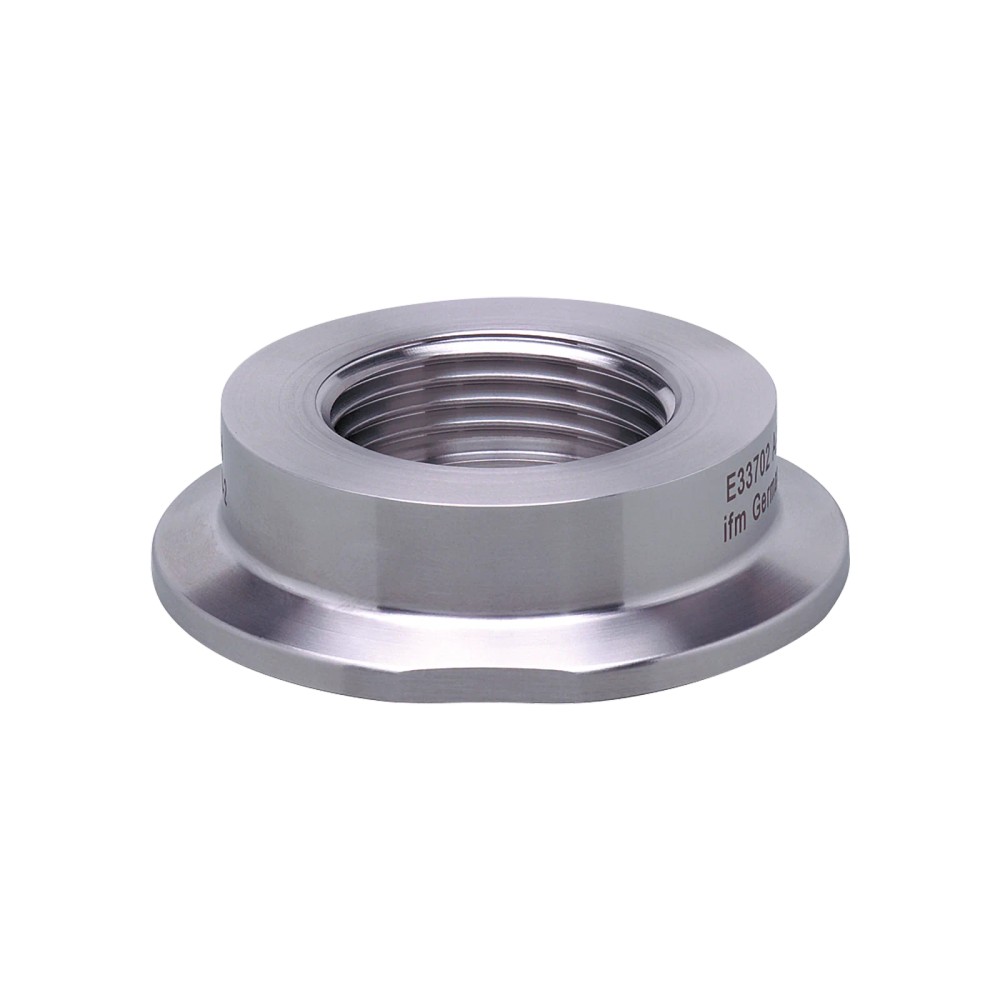

Imagem meramente ilustrativa

R$ 675,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33702
EAN: 4021179241557
NCM do produto: 90269090

Destaques do Produto Interface do sensor G...mais

Fechar menu

Saiba mais sobre: "E33702 IFM - Adaptador Tri-Clamp P/ sensores Aseptoflex DN50 2" Inox 316L 16bar"

Destaques do Produto

Interface do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

Clamp DN50 (2″), Ø 64 mm

Pressão máxima informada

16 bar

Material em contato com o fluido

Aço inoxidável 316L

Vedação

Metal com metal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo Tri-Clamp IFM E33702 para sensores Aseptoflex Vario, DN50 (2″), aço inoxidável 316L

O IFM E33702 é um adaptador de processo que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão sanitária Tri-Clamp. Possui conexão de processo Clamp DN50 (2″), Ø 64 mm, e resistência à pressão de até 16 bar. As superfícies em contato com o fluido são de aço inoxidável 316L, com rugosidade Ra < 0,4 μm. A ficha informa vedação metal com metal e aprovações para contato com alimentos e aplicações relacionadas.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de processo Tri-Clamp
Modelo / SKU	E33702
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Clamp DN50 (2″), Ø 64 mm
Resistência à pressão	16 bar / 1,6 MPa
Material em contato com o fluido	Aço inoxidável 1.4435 / 316L
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Vedação	Metal com metal
Classe de higiene	H4, conforme DIN 11866
Aprovações informadas	EC 1935/2004, FDA, FCM CN, CRN, FCM JP, ADI-FREE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações em que o sensor possui conexão G 1 interna Aseptoflex Vario e a linha utiliza conexão Tri-Clamp DN50 (2″), Ø 64 mm.
Aplicações cuja pressão de operação não exceda 16 bar e cujas exigências de material e higiene sejam compatíveis com os dados informados para o adaptador.

⚠ Considere outro se precisa de:

Não selecione quando a conexão do sensor não corresponder a G 1 interna Aseptoflex Vario ou quando a conexão de processo requerida não for compatível com os padrões e dimensões listados na ficha.
Não utilize acima de 16 bar; confirme também os requisitos de processo e as condições de instalação no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pelas especificações: montagem de sensor com conexão G 1 interna Aseptoflex Vario em processo com conexão Tri-Clamp correspondente aos tamanhos e padrões declarados na ficha.
Para linhas em que o produto entre em contato com o fluido, a ficha especifica aço inoxidável 316L, rugosidade Ra < 0,4 μm e classe de higiene H4. Confirme que esses dados e as aprovações listadas atendem aos requisitos do processo.
A operação está limitada à resistência à pressão informada de 16 bar; a ficha não informa faixa de temperatura nem compatibilidade química específica. Consulte o fabricante para essas condições.

COMO ESCOLHER

Antes de comprar o Adaptador de processo Tri-Clamp IFM E33702 para sensores Aseptoflex Vario, DN50 (2″), aço inoxidável 316L, verifique estes pontos:

Quando escolher o E33702

Escolha este adaptador para fazer a interface entre um sensor com conexão G 1 interna Aseptoflex Vario e uma conexão Tri-Clamp DN50 (2″), Ø 64 mm, respeitando o limite de pressão informado de 16 bar.

Quando avaliar outra configuração

Considere outro adaptador se a conexão do sensor, o tamanho ou padrão do clamp não corresponder às interfaces indicadas, ou se a pressão de operação ultrapassar 16 bar. Verifique a conexão requerida e as condições completas de processo no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca informada na ficha do produto.
Tipo de produto	Adaptador de processo Tri-Clamp	Componente mecânico para conexão de processo.
Modelo / SKU	E33702	Identificação do produto no anúncio.
Part number	E33702; referência do catálogo: E33702-00	A ficha do anúncio e o catálogo apresentam essas identificações.
GTIN	4021179241557	Código de identificação comercial informado.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
Peso	231 g	Peso indicado no catálogo do produto.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Conexões mecânicas
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface destinada ao sensor; confirme o tipo de rosca do equipamento a conectar.
Conexão de processo	Clamp DN50 (2″), Ø 64 mm	Dimensões indicadas para a interface Tri-Clamp.
Normas e tamanhos de processo listados	DIN 32676 série A (DIN): clamp DN50; DIN 32676 série B (ISO): clamp DN42,4 e DN48,3; DIN 32676 série C (ASME BPE): clamp 2″; ISO 2852: clamp DN40 e DN51	Adequação indicada na ficha; confira a norma e a geometria da conexão existente.
Tipo de vedação	Metal com metal	Tipo de vedação informado no catálogo.

Materiais e higiene
Material em contato com o fluido	1.4435, aço inoxidável 316L	Material especificado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície informadas para as áreas em contato com o fluido.
Classe de higiene	H4, conforme DIN 11866	Classe indicada na ficha do produto.
Aprovações	EC 1935/2004; FDA; FCM CN; CRN; FCM JP; ADI-FREE	Aprovações e declarações listadas no cadastro; confirme os requisitos específicos da aplicação.

Condições de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o produto.
MAWP em aplicações segundo CRN	16 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: é um adaptador de processo mecânico, sem conexão elétrica especificada.

Processo Lado do sensor: G 1, rosca interna Aseptoflex Vario. Lado do processo: Clamp DN50 (2″), Ø 64 mm. A ficha também lista adequação a DIN 32676 série A (DIN) clamp DN50; série B (ISO) clamp DN42,4 e DN48,3; série C (ASME BPE) clamp 2″; e ISO 2852 clamp DN40 e DN51. Confirme a geometria correspondente à instalação antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 interna Aseptoflex Vario e linha com conexão Tri-Clamp correspondente às dimensões e normas listadas	✓	As interfaces do sensor e do processo correspondem às conexões especificadas para o adaptador.
Sensor com conexão diferente de G 1 interna Aseptoflex Vario	✗	A conexão do sensor indicada para este adaptador é G 1 interna Aseptoflex Vario.
Linha com conexão de processo não compatível com os tamanhos ou padrões Tri-Clamp listados	✗	A compatibilidade mecânica de processo depende da correspondência do padrão e das dimensões da conexão.
Operação com pressão superior a 16 bar	✗	A resistência à pressão informada para o produto é 16 bar.
Verificação de protocolo, alimentação ou sinal elétrico do sensor	✗	O produto é um adaptador mecânico e não especifica protocolo ou interface elétrica.

INSTALAÇÃO

Como instalar o Adaptador de processo Tri-Clamp IFM E33702 para sensores Aseptoflex Vario, DN50 (2″), aço inoxidável 316L

Confirme que o sensor utiliza conexão G 1 interna Aseptoflex Vario e que o clamp da linha corresponde ao padrão e às dimensões requeridas.
Verifique no datasheet a pressão de operação e os requisitos de processo antes da montagem; não exceda 16 bar.
Inspecione as superfícies de conexão e confirme que o conjunto corresponde à vedação metal com metal especificada.
Posicione o adaptador alinhado às conexões do sensor e do processo, evitando forçar as roscas ou o clamp.
Complete a montagem do conjunto conforme as instruções aplicáveis do sensor e do sistema Tri-Clamp; a ficha fornecida não especifica torque ou ferramenta.
Após a montagem, verifique o assentamento das conexões e a ausência de vazamento durante a colocação em operação, respeitando os procedimentos da instalação.

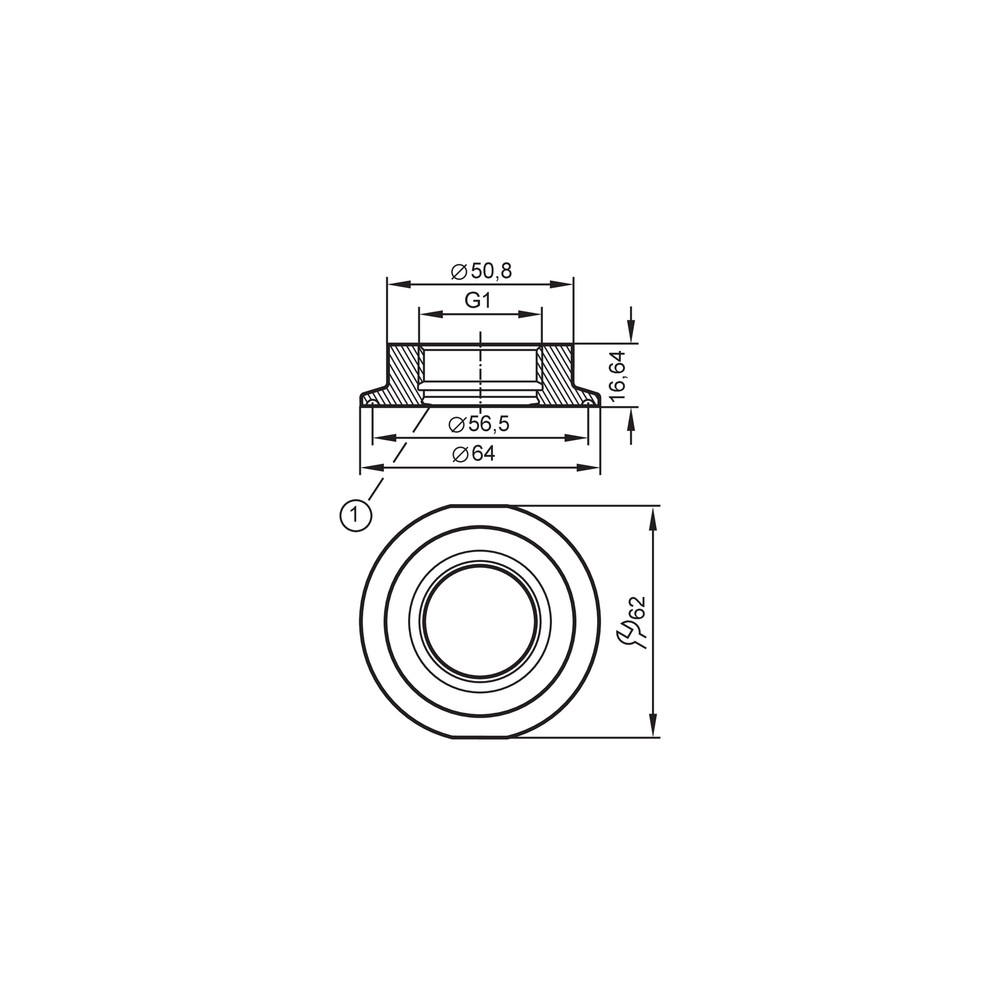

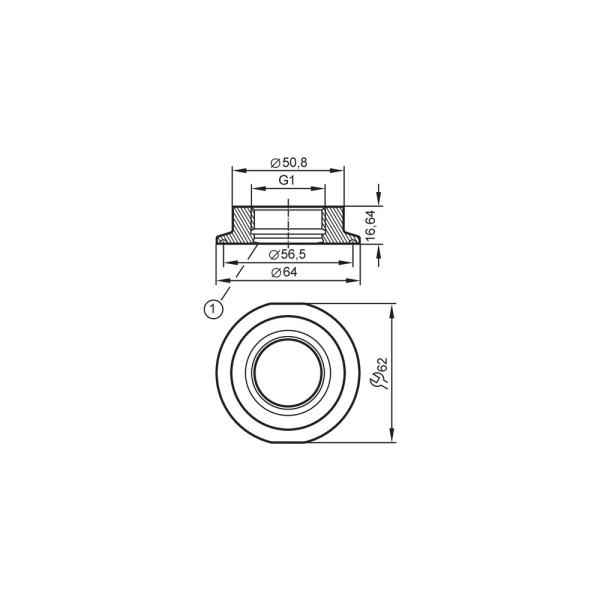

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O adaptador não rosqueia corretamente no sensor.	A conexão do sensor pode não ser G 1 interna Aseptoflex Vario ou pode estar desalinhada.	Confirme a conexão especificada do sensor e inspecione o alinhamento; não force a montagem.
O clamp não fecha ou não assenta na conexão da linha.	O padrão ou o tamanho da conexão existente pode não corresponder às dimensões e normas compatíveis listadas para o adaptador.	Identifique o padrão e as dimensões da conexão da linha e compare com os dados do datasheet.
Há vazamento após a montagem.	A conexão pode não estar corretamente assentada ou a geometria das interfaces pode não corresponder; a ficha especifica vedação metal com metal.	Despressurize conforme o procedimento da instalação, inspecione as superfícies e confirme a compatibilidade das conexões antes de remontar.
O conjunto apresenta falha ou deformação durante a operação pressurizada.	A pressão de operação pode exceder o limite informado de 16 bar ou as condições de serviço podem não estar verificadas.	Confira a pressão real do sistema e compare com o limite do produto; consulte o fabricante para condições não informadas, como temperatura.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33702-00 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33702 e para que serve?

É um adaptador de processo Tri-Clamp que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão de processo clamp compatível.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há outros acessórios inclusos especificados.

Este adaptador serve para qualquer sensor com rosca G 1?

Não é possível afirmar compatibilidade com qualquer rosca G 1: a conexão indicada é G 1 interna Aseptoflex Vario. Confirme a interface exata do sensor antes da compra.

Posso usar o E33702 em uma conexão de processo diferente das listadas?

A ficha lista conexões de acordo com DIN 32676 séries A, B e C e ISO 2852 nos tamanhos especificados. Para outros padrões ou dimensões, a compatibilidade não está confirmada; consulte o datasheet ou o fabricante.

O que pode causar vazamento depois da instalação?

Uma causa provável é o assentamento inadequado ou a incompatibilidade geométrica das interfaces. Verifique a conexão do sensor, o padrão do clamp e a montagem da vedação metal com metal.

O clamp não encaixa na minha linha; o adaptador pode estar com defeito?

Antes de concluir que há defeito, confira se o padrão e o tamanho da linha correspondem às opções indicadas na ficha. Uma diferença de norma ou dimensão pode impedir o encaixe.

É melhor comprar este adaptador ou procurar uma peça avulsa de outra conexão?

O E33702 atende à interface G 1 interna Aseptoflex Vario para as conexões de processo listadas. Se uma das interfaces não corresponder à instalação, selecione um adaptador cuja conexão e dimensões sejam confirmadas para o conjunto.

Este adaptador pode ser usado acima de 16 bar?

Não: a resistência à pressão informada é 16 bar. Para operação acima desse limite, é necessário selecionar um componente com especificação adequada.

Que cuidado devo tomar na instalação?

Alinhe as interfaces e não force a rosca ou o clamp. A ficha não informa torque nem ferramenta de montagem, portanto consulte as instruções do sensor e do sistema de conexão.

O adaptador precisa de ligação elétrica ou configuração de protocolo?

Não; trata-se de um componente mecânico de processo, sem ligação elétrica ou protocolo especificado.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Tipo de conexão de processo por clamp; neste produto, a ficha informa DN50 (2″), Ø 64 mm.

Aseptoflex Vario

Interface de conexão do sensor indicada para o adaptador, com rosca interna G 1.

316L

Designação do aço inoxidável 1.4435 especificado para as superfícies em contato com o fluido.

Parâmetro de rugosidade média aritmética da superfície; a ficha informa Ra < 0,4 μm.

DIN 11866 H4

Classe de higiene indicada para o produto segundo a norma DIN 11866.
