Adaptador Tri-Clamp IFM E33702

Pré-visualizar: E33702 IFM - Adaptador de Processo Tri-Clamp Conexão de sensores Aseptoflex DN50 2" Aço Inox 316L

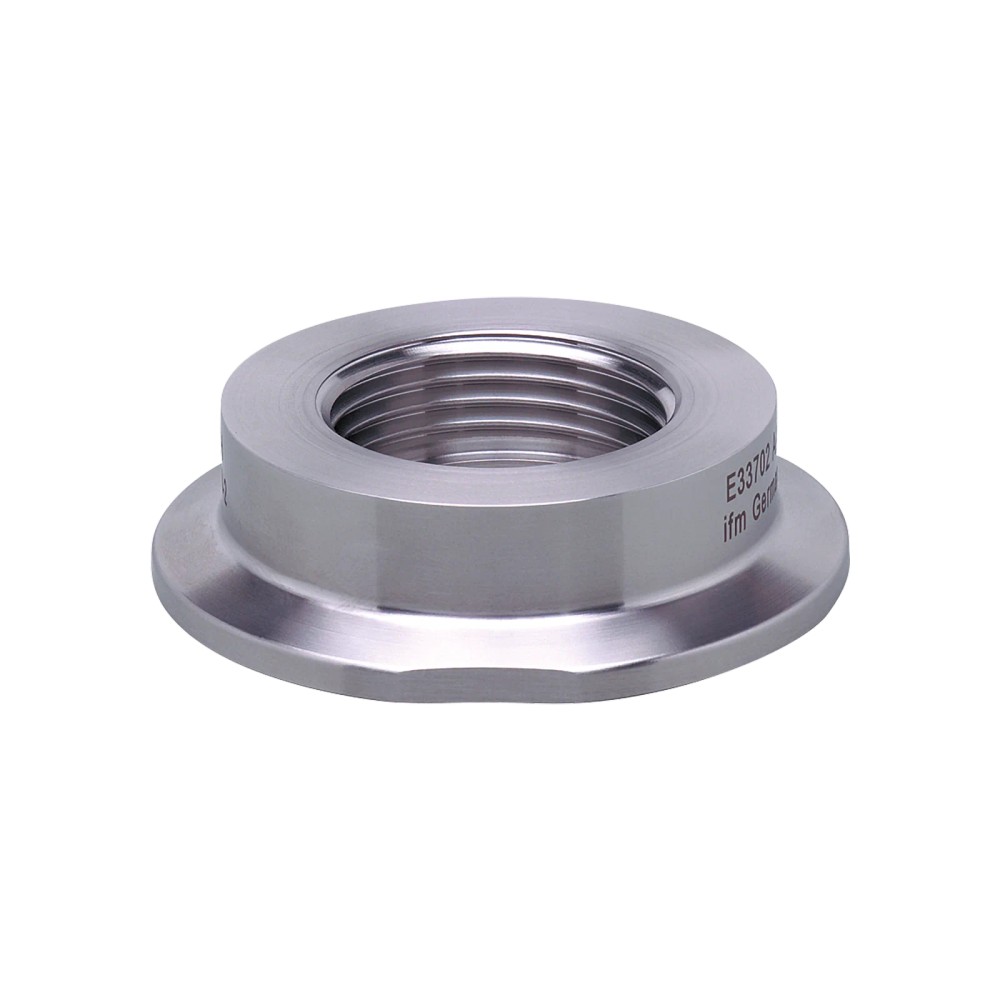

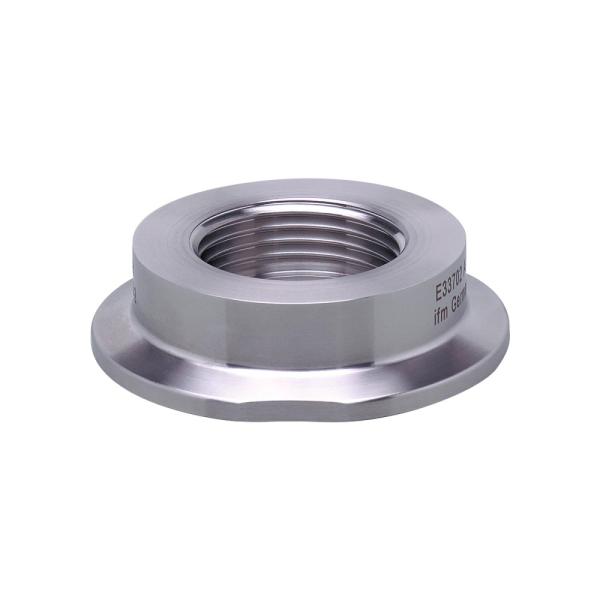

E33702 IFM - Adaptador de Processo Tri-Clamp Conexão de sensores Aseptoflex DN50 2" Aço Inox 316L

Imagem meramente ilustrativa

R$ 675,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33702
EAN: 4021179241557
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33702 IFM - Adaptador de Processo Tri-Clamp Conexão de sensores Aseptoflex DN50 2" Aço Inox 316L"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

Clamp DN50 (2"), Ø 64 mm

Pressão máxima informada

16 bar

Material em contato com o fluido

Aço inoxidável 316L (1.4435)

Vedação

Metal em metal

Classe de higiene

H4, DIN 11866

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Tri-Clamp IFM E33702, conexão de sensor G 1 com rosca interna Aseptoflex Vario, Clamp DN50 (2") Ø 64 mm, aço inoxidável 316L

O IFM E33702 é um adaptador de processo que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão de processo Tri-Clamp. Possui conexão Clamp DN50 (2") com Ø 64 mm e componentes em contato com o fluido em aço inoxidável 316L. A resistência à pressão informada é de 16 bar, e a superfície em contato com o fluido tem rugosidade Ra < 0,4 μm.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E33702
Tipo	Adaptador de processo Tri-Clamp
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Clamp DN50 (2"), Ø 64 mm
Material em contato com o fluido	1.4435 (aço inoxidável 316L)
Resistência à pressão	16 bar / 1,6 MPa
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Vedação	Metal em metal
Certificações e aprovações informadas	EC 1935/2004, FDA, FCM CN, CRN, FCM JP, ADI-FREE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor possui conexão G 1 com rosca interna Aseptoflex Vario e o processo requer uma conexão Clamp DN50 (2") Ø 64 mm.
Aplicações compatíveis com os limites informados de 16 bar e com os materiais e características de superfície especificados para contato com o fluido.
Instalações que utilizam conexões de processo conforme DIN 32676 série A Clamp DN50, série B Clamp DN42,4 ou DN48,3, série C (ASME BPE) Clamp 2", ou ISO 2852 Clamp DN40 ou DN51; confirmar dimensões e montagem no ponto de instalação.

⚠ Considere outro se precisa de:

Não selecionar para sensores sem conexão G 1 rosca interna Aseptoflex Vario, a menos que a compatibilidade seja confirmada por documentação do fabricante.
Não selecionar para conexão de processo que não corresponda às dimensões e normas informadas sem validar a compatibilidade mecânica.
Não exceder a resistência à pressão especificada de 16 bar; verificar também as condições aplicáveis à instalação e ao processo no datasheet.

APLICAÇÕES E USO

Uso como interface mecânica entre um sensor com conexão G 1 rosca interna Aseptoflex Vario e um processo com conexão Clamp compatível. A ficha não identifica modelos específicos de sensores.
Aplicações de processo que atendam à resistência à pressão de 16 bar e aos requisitos de material, superfície, vedação e higiene especificados. A adequação a um fluido ou processo específico deve ser confirmada com base nas condições reais e nas aprovações aplicáveis.
Montagens com conexões listadas conforme DIN 32676 ou ISO 2852, verificando a série, o diâmetro e a correspondência física antes da instalação.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Tri-Clamp IFM E33702, conexão de sensor G 1 com rosca interna Aseptoflex Vario, Clamp DN50 (2") Ø 64 mm, aço inoxidável 316L, verifique estes pontos:

Escolha o E33702 quando

O sensor exigir conexão G 1 com rosca interna Aseptoflex Vario e o ponto de processo utilizar uma conexão Clamp compatível com as dimensões e normas listadas para o produto.

Verifique os limites do processo

Confirme que a pressão não ultrapassa 16 bar e que o material 1.4435 (316L), a vedação metal em metal e os parâmetros de superfície atendem aos requisitos do fluido e da instalação.

Busque outra configuração quando

A conexão do sensor necessária não for G 1 Aseptoflex Vario, ou quando a conexão de processo exigida não corresponder às configurações Clamp indicadas. A ficha não especifica adaptadores ou acessórios para converter outras interfaces.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca informada para o produto.
Tipo de produto	Adaptador de processo Tri-Clamp	Componente mecânico para conexão de processo.
Modelo / SKU	E33702	Código do produto no anúncio.
Part number	E33702-00	Referência identificada no catálogo de dados.
GTIN	4021179241557	Identificador comercial informado.
Quantidade por embalagem	1 peça	Quantidade informada por unidade de embalagem.
Peso	231 g	Peso registrado no catálogo de dados.
NCM	9026.90.90	Classificação fiscal apresentada nos dados do produto.

Conexões mecânicas
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface especificada para o lado do sensor.
Conexão de processo	Clamp DN50 (2") Ø 64 mm, DIN 32676 (ISO 2852)	Dimensão e referência indicadas para a conexão de processo.
Conexões de processo adequadas	DIN 32676 série A: Clamp DN50; DIN 32676 série B: Clamp DN42,4 e DN48,3; DIN 32676 série C (ASME BPE): Clamp 2"; ISO 2852: Clamp DN40 e DN51	Configurações listadas na ficha; conferir a correspondência dimensional na montagem.
Tipo de vedação	Metal em metal	Tipo de vedação registrado para o produto.

Materiais e higiene
Material em contato com o fluido	1.4435 (aço inoxidável 316L)	Material especificado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície informadas para contato com o fluido.
Classe de higiene	H4, conforme DIN 11866	Classificação de higiene especificada na ficha.
Certificações e aprovações	EC 1935/2004; FDA; FCM CN; CRN; FCM JP; ADI-FREE	Aprovações e certificações listadas para o produto; verificar escopo aplicável à instalação.

Condições de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado para o adaptador.
MAWP em aplicações segundo CRN	16 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33702 é um adaptador de processo mecânico, sem conexão elétrica especificada.

Processo Lado do sensor: G 1, rosca interna Aseptoflex Vario. Lado do processo: Clamp DN50 (2") Ø 64 mm. A ficha também lista adequação a DIN 32676 série A Clamp DN50, série B Clamp DN42,4 e DN48,3, série C (ASME BPE) Clamp 2", e ISO 2852 Clamp DN40 e DN51. Confirmar a interface efetiva e as dimensões da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 rosca interna Aseptoflex Vario e processo com Clamp DN50 (2") Ø 64 mm.	✓	As conexões correspondem às interfaces especificadas para o adaptador.
Processo com conexão conforme DIN 32676 série B, Clamp DN42,4 ou DN48,3.	✓	Essas dimensões estão listadas entre as conexões de processo adequadas.
Processo com conexão conforme DIN 32676 série C (ASME BPE), Clamp 2".	✓	Essa configuração está indicada entre as conexões de processo adequadas.
Processo com conexão ISO 2852 Clamp DN40 ou DN51.	✓	Essas dimensões estão listadas na ficha como conexões de processo adequadas; validar a configuração física da montagem.
Pressão de processo superior a 16 bar.	✗	A resistência à pressão informada para o produto é 16 bar.
Sensor que não tenha conexão G 1 rosca interna Aseptoflex Vario.	✗	A conexão especificada no lado do sensor é G 1 rosca interna Aseptoflex Vario; outra interface não está confirmada.

INSTALAÇÃO

Como instalar o Adaptador de Processo Tri-Clamp IFM E33702, conexão de sensor G 1 com rosca interna Aseptoflex Vario, Clamp DN50 (2") Ø 64 mm, aço inoxidável 316L

Confirme que a conexão do sensor é G 1 com rosca interna Aseptoflex Vario.
Verifique se a conexão de processo e suas dimensões correspondem à configuração Clamp prevista na instalação.
Confira no datasheet a resistência à pressão e avalie a compatibilidade dos materiais e aprovações com as condições do processo.
Inspecione as superfícies de conexão e a região de vedação antes da montagem; não utilize o componente se houver dano visível.
Instale o adaptador alinhado às conexões correspondentes, sem forçar roscas ou componentes Clamp.
Após a montagem, verifique a vedação e a ausência de vazamentos conforme o procedimento aplicável à instalação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento observado na conexão do processo.	Conexão Clamp, alinhamento ou montagem da vedação incompatíveis com a interface instalada.	Compare a conexão e as dimensões instaladas com a configuração prevista; inspecione o alinhamento e a região de vedação.
O sensor não rosqueia ou não assenta corretamente.	A conexão do sensor pode não ser G 1 rosca interna Aseptoflex Vario, ou pode haver dano ou incompatibilidade na interface.	Confira a identificação e a especificação da conexão do sensor e inspecione as roscas antes de tentar nova montagem.
Vazamento ou falha após aumento da pressão do processo.	Pressão de operação acima do limite informado de 16 bar ou condição de montagem inadequada.	Meça ou confirme a pressão do processo e compare com o limite especificado; inspecione a montagem e a vedação.
A conexão Clamp não encaixa apesar de apresentar identificação nominal semelhante.	Diferença entre dimensões ou séries de conexão, como as configurações DIN 32676 e ISO 2852 listadas.	Verifique a norma, a série e as dimensões da conexão instalada contra as configurações especificadas para o adaptador.

DOCUMENTAÇÃO TÉCNICA

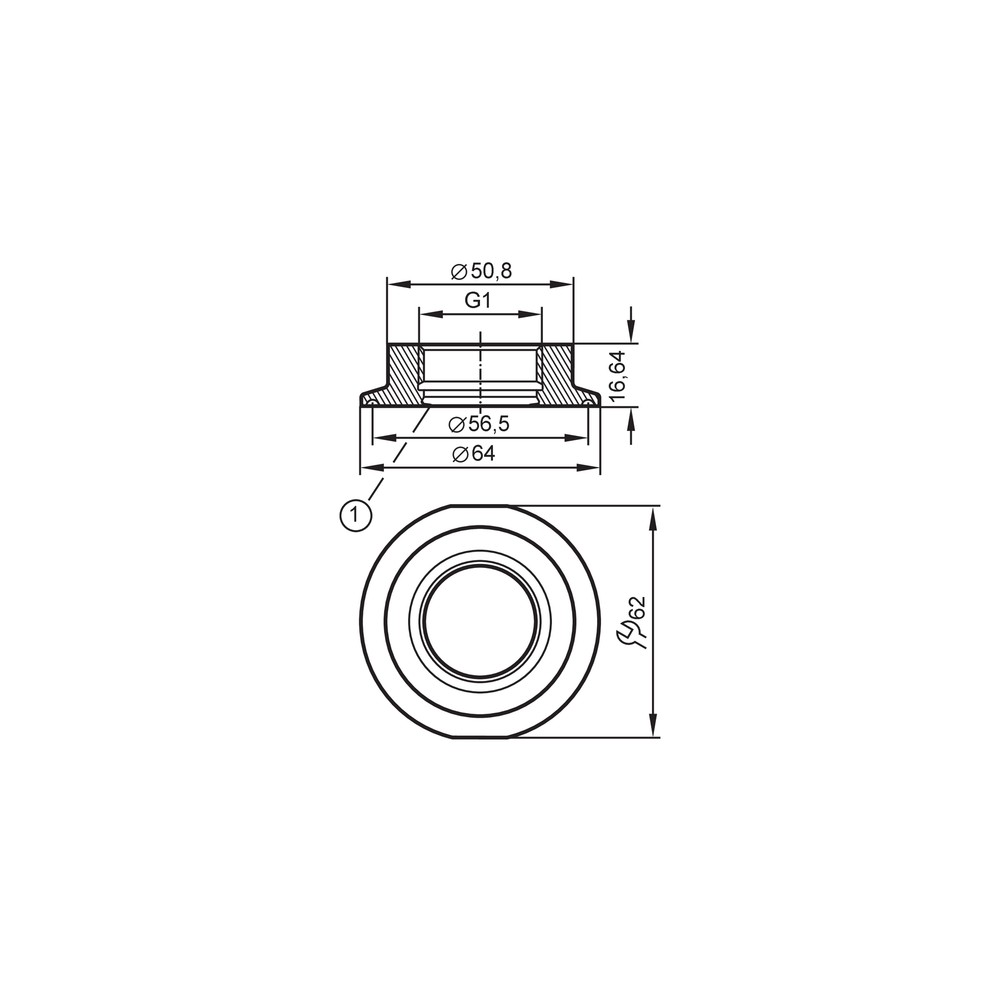

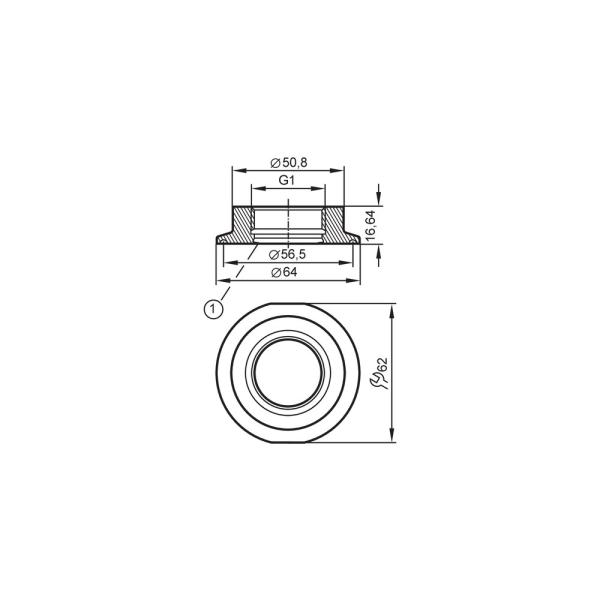

Folha de dados IFM E33702-00 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33702 e para que serve?

É um adaptador de processo Tri-Clamp que conecta um sensor com rosca interna G 1 Aseptoflex Vario a uma conexão de processo Clamp compatível.

Quais conexões de processo são compatíveis com este adaptador?

A ficha lista DIN 32676 série A Clamp DN50, série B Clamp DN42,4 e DN48,3, série C (ASME BPE) Clamp 2", além de ISO 2852 Clamp DN40 e DN51. Confirme as dimensões da conexão específica antes da montagem.

O produto acompanha sensor ou conjunto de vedação?

A ficha informa embalagem com uma peça e não lista sensor nem acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

Serve para um sensor com outra rosca ou outro sistema de conexão?

A conexão especificada no lado do sensor é G 1 rosca interna Aseptoflex Vario. A compatibilidade com outras interfaces não está informada e deve ser confirmada antes da compra.

Posso usar o E33702 em uma instalação com pressão acima de 16 bar?

Não, a resistência à pressão informada é 16 bar. Não exceda esse limite.

Este adaptador serve para qualquer conexão Tri-Clamp de 2 polegadas?

A ficha especifica Clamp DN50 (2") Ø 64 mm e lista configurações associadas a normas determinadas. Não é possível confirmar a compatibilidade com toda conexão identificada genericamente como 2 polegadas sem comparar norma e dimensões.

O que verificar se o adaptador vazar depois de instalado?

Confira a correspondência dimensional e o alinhamento das conexões, a montagem da vedação e a pressão do processo em relação ao limite informado. Inspecione também a região de contato quanto a danos.

O que fazer se o sensor não rosquear no adaptador?

Verifique se o sensor utiliza G 1 rosca interna Aseptoflex Vario, conforme especificado para o E33702. Não force a montagem; confira a interface e as roscas.

Como decidir entre este adaptador e outro modelo?

Escolha o E33702 quando as interfaces do sensor e do processo coincidirem com as especificadas e os limites de operação forem atendidos. Se a conexão do sensor, a dimensão Clamp ou a pressão requerida diferirem, procure um modelo cuja ficha cubra essas condições.

Quais cuidados devo tomar durante a instalação?

Confirme as conexões e dimensões, verifique a condição das superfícies e monte sem forçar as interfaces. Após a montagem, verifique a vedação conforme o procedimento da instalação.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Conexão de processo do tipo Clamp usada para unir componentes por uma interface de fixação compatível. (Ref.: conexão de processo Clamp DN50 (2") Ø 64 mm.)

Aseptoflex Vario

Sistema de conexão do sensor indicado para a interface roscada do adaptador. (Ref.: conexão do sensor G 1, rosca interna Aseptoflex Vario.)

Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,4 μm.)

DIN 11866 H4

Classificação de higiene informada para o componente conforme a norma DIN 11866. (Ref.: classe de higiene H4.)

316L / 1.4435

Identificação do aço inoxidável especificado para as superfícies em contato com o fluido. (Ref.: material em contato com o fluido 1.4435, aço inoxidável 316L.)
