Adaptador Tri-Clamp IFM E33701

Pré-visualizar: E33701 IFM - Adaptador Tri-Clamp Sensores Aseptoflex Vario DN25-40 16bar Inox 316L

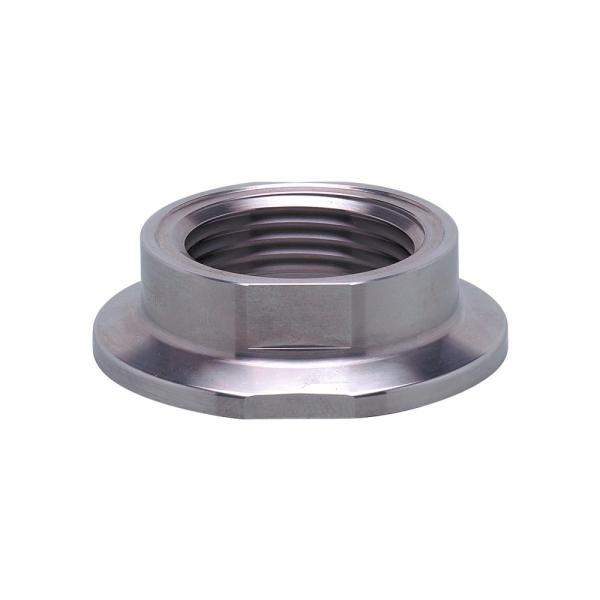

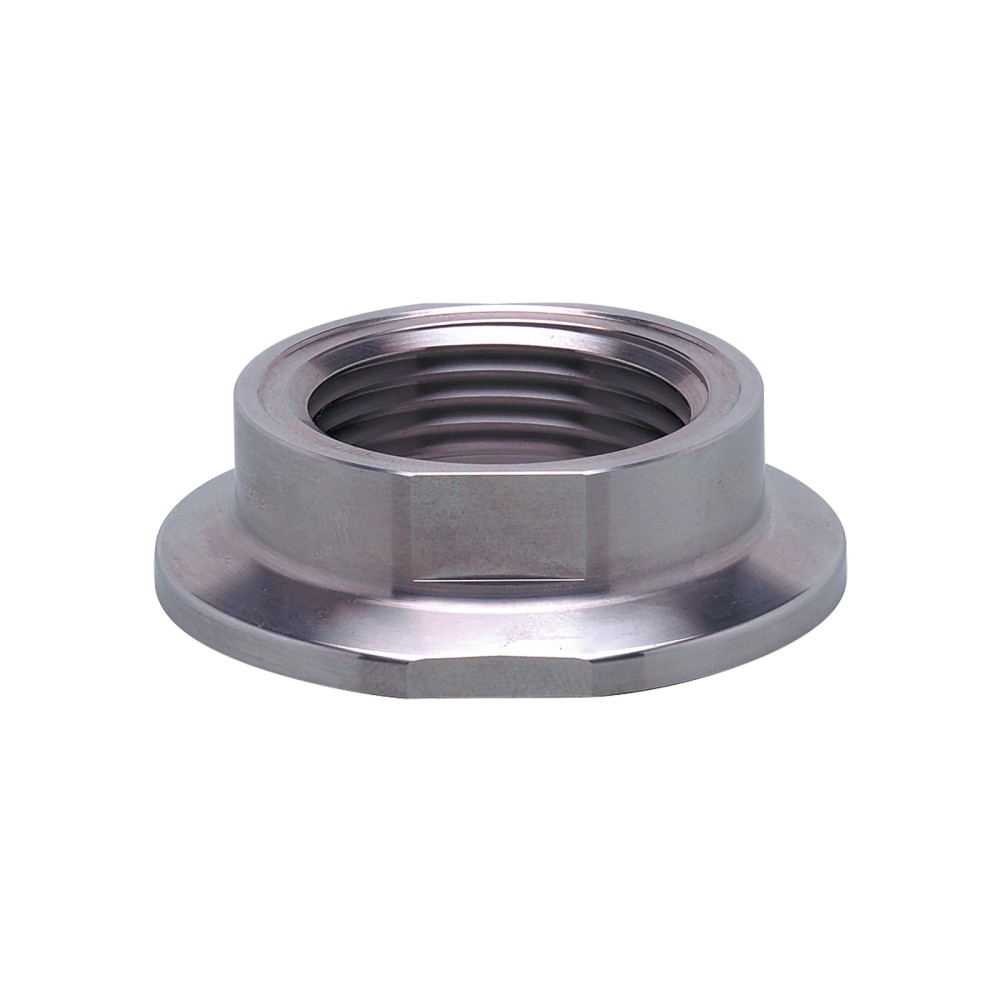

E33701 IFM - Adaptador Tri-Clamp Sensores Aseptoflex Vario DN25-40 16bar Inox 316L

Imagem meramente ilustrativa

R$ 564,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33701
EAN: 4021179241540
NCM do produto: 90269090

Destaques do Produto Tipo de Conexão de Processo...mais

Fechar menu

Saiba mais sobre: "E33701 IFM - Adaptador Tri-Clamp Sensores Aseptoflex Vario DN25-40 16bar Inox 316L"

Destaques do Produto

Tipo de Conexão de Processo

Clamp DN25...DN40 (1...1,5")

Conexão do Sensor

G 1 Aseptoflex Vario

Resistência à Pressão

16 bar

Material de Contato

Inox 316L (1.4435)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador Tri-Clamp E33701 IFM para Sensores Aseptoflex Vario DN25-40 16bar Inox 316L

O Adaptador de processo Tri-Clamp E33701 da IFM é um componente de alta precisão projetado para integrar sensores Aseptoflex Vario em tubulações sanitárias. Com construção em aço inoxidável 316L e rugosidade superficial inferior a 0,4 μm, é ideal para ambientes que exigem conformidade com normas higiênicas severas. Suporta pressões de até 16 bar e é compatível com conexões Tri-Clamp DN25 a DN40.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E33701
Material	Aço Inoxidável 1.4435 (316L)
Rugosidade	Ra < 0,4 μm
Resistência à Pressão	16 bar
Conexão Processo	Clamp DN25...DN40
Conexão Sensor	G 1 Aseptoflex Vario
Norma	DIN 32676 / ISO 2852
Classe de Higiene	H4

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores com conexão Aseptoflex Vario
Tubulações sanitárias padrão Tri-Clamp DN25, DN32, DN40
Ambientes com requisitos de higiene DIN 11866 (Classe H4)

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 16 bar
Conexões de processo que não seguem os padrões DIN 32676 ou ISO 2852
Uso com sensores de conexão diferente de G 1 Aseptoflex Vario

APLICAÇÕES E USO

Indústria alimentícia e de bebidas (processos que exigem alta higiene)
Indústria farmacêutica (onde a contaminação cruzada deve ser evitada)
Instalação de sensores em sistemas de tubulação com padrão ISO 2852 ou DIN 32676

COMO ESCOLHER

Antes de comprar o Adaptador Tri-Clamp E33701 IFM para Sensores Aseptoflex Vario DN25-40 16bar Inox 316L, verifique estes pontos:

Escolha este produto se:

Você utiliza sensores da linha Aseptoflex Vario e precisa instalá-los em linhas sanitárias padrão Tri-Clamp (DN25 a DN40), buscando manter padrões de higiene (classe H4) e resistência a pressões até 16 bar.

Evite este produto se:

Seu sensor não possui conexão Aseptoflex Vario ou se a conexão de processo da sua tubulação não segue o padrão Tri-Clamp. Para pressões superiores a 16 bar, este componente não é recomendado.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos e Materiais
Material em contato com o fluido	1.4435 (aço inoxidável / 316L)	Material conforme norma DIN para compatibilidade química.
Rugosidade da superfície	Ra < 0,4 μm	Valor de rugosidade para aplicações higiênicas.
Resistência à pressão	16 bar	Limite de pressão operacional do componente.

Conexões e Padrões
Conexão do sensor	G 1 Rosca interna Aseptoflex Vario	Compatível apenas com sensores da linha Aseptoflex Vario.
Conexão de processo	Clamp DN25...DN40 (1...1,5") Ø 50,5 mm	Dimensões da conexão de acordo com DIN 32676 / ISO 2852.
Classe de higiene	H4 (DIN 11866)	Padrão de limpeza aplicável ao design do adaptador.

Aprovações e Certificações
Aprovações	EC1935/2004, FDA, FCM CN, CRN, FCM JP, ADI-FREE	Certificações de conformidade para contato com alimentos.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Clamp DN25...DN40 (1...1,5") Ø 50,5 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores Aseptoflex Vario	✓	O adaptador foi projetado especificamente para a rosca interna G 1 Aseptoflex Vario.
Tubulações padrão DIN 32676 / ISO 2852	✓	Dimensões compatíveis com clamp DN25 a DN40.
Sistemas acima de 16 bar	✗	A pressão nominal máxima do componente é limitada a 16 bar.

INSTALAÇÃO

Como instalar o Adaptador Tri-Clamp E33701 IFM para Sensores Aseptoflex Vario DN25-40 16bar Inox 316L

Verifique a compatibilidade da conexão Tri-Clamp da tubulação (DN25-40).
Limpe as superfícies de vedação do adaptador e do sensor.
Insira o sensor Aseptoflex Vario na rosca interna do adaptador.
Realize o aperto manual seguindo as orientações de torque do manual técnico.
Posicione o adaptador na linha Tri-Clamp utilizando uma abraçadeira sanitária adequada.
Garanta a vedação metal em metal e verifique a ausência de vazamentos após pressurizar o sistema.

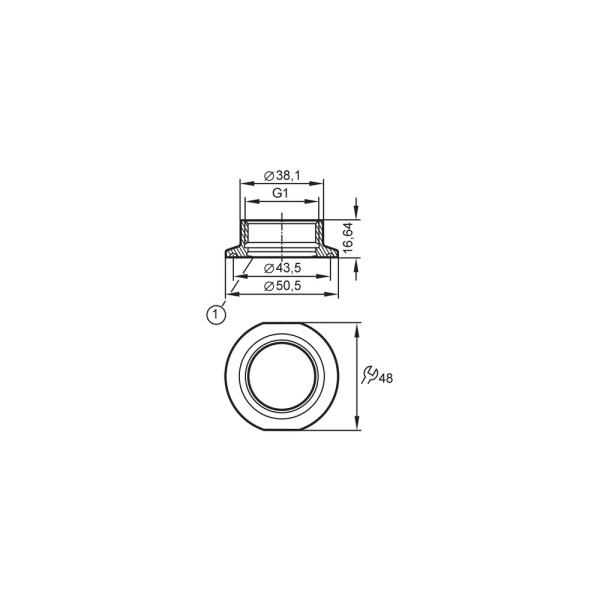

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface sensor-adaptador	Torque inadequado ou desalinhamento do sensor	Verificar se as faces de contato metal em metal estão limpas e o aperto está conforme manual.
Corrosão acelerada ou manchas no adaptador	Uso de fluido incompatível com 316L	Verificar compatibilidade química do material 1.4435 com o fluido do processo.
Acúmulo de produto na vedação	Falha na vedação por resíduos	Realizar limpeza conforme protocolos higiênicos (CIP/SIP) e inspecionar visualmente.
Deformação do adaptador ou vazamentos recorrentes	Pressão de operação acima do limite	Verificar se a pressão máxima da linha supera os 16 bar nominais.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Adaptador E33701 (Datasheet) Desenho em Escala do Adaptador (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o adaptador E33701?

Este adaptador é um componente de conexão de processo projetado para integrar sensores Aseptoflex Vario a sistemas de tubulação com conexão Tri-Clamp (DIN 32676 / ISO 2852), garantindo vedação adequada para ambientes higiênicos.

O que vem na caixa ao comprar este adaptador?

O adaptador acompanha apenas a unidade do adaptador de processo. Não inclui o sensor de medição, vedações extras ou ferramentas de montagem adicionais.

Existem restrições de uso para este adaptador?

Este adaptador não deve ser utilizado em conexões de processo que excedam a pressão nominal de 16 bar. Também não é compatível com conexões que não sigam os padrões DIN 32676 ou ISO 2852 especificados.

Posso usar este adaptador em qualquer sistema de tubulação?

Sim, ele não é compatível com roscas ou conexões de processo que fujam do padrão Tri-Clamp (DN25 a DN40) ou sistemas que exijam materiais de contato diferentes do aço inoxidável 316L (1.4435) especificado.

Como diagnosticar um vazamento na conexão do adaptador?

Se houver vazamento na conexão de processo, verifique se a vedação metal em metal está limpa e livre de deformações. Certifique-se também de que a braçadeira (clamp) esteja torqueada conforme as normas da norma DIN/ISO utilizada.

Por que meu sensor apresenta leituras instáveis após a instalação?

Um erro de leitura ou mau funcionamento no sensor conectado pode ser causado por acúmulo de resíduos na face de contato ou desvio dimensional. Verifique a rugosidade da superfície (Ra < 0,4 μm) e se o sensor está assentado corretamente na rosca G 1.

Este modelo é melhor que um adaptador universal genérico?

Este adaptador é específico para sensores com conexão Aseptoflex Vario. Diferente de adaptadores universais, ele garante a estanqueidade e a higiene exigidas pela classe H4 (DIN 11866) em aplicações alimentícias e farmacêuticas.

Este adaptador é a única opção para conectar sensores Aseptoflex em Tri-Clamp?

Sim, ele é a escolha indicada se você já utiliza sensores IFM Aseptoflex e precisa conectá-los a tubulações padrão Tri-Clamp sem a necessidade de múltiplos adaptadores intermediários.

Quais os cuidados na instalação do adaptador?

A montagem requer o alinhamento da rosca G 1 do sensor com a rosca interna do adaptador. Utilize as ferramentas adequadas para garantir o aperto sem danificar a vedação metal em metal, seguindo os procedimentos de higiene padrão da indústria.

Qual a garantia de qualidade e procedência deste material?

A peça é fabricada em aço inoxidável 1.4435 (316L), ideal para ambientes que exigem alta resistência à corrosão. A procedência é garantida pelo fabricante IFM, seguindo rigorosos padrões de qualidade industrial.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Tipo de conexão sanitária de acoplamento rápido utilizada para garantir selagem hermética em sistemas de tubulação. (Ref.: DIN 32676)

Aseptoflex Vario

Sistema de conexão roscada da IFM para sensores, otimizado para aplicações higiênicas. (Ref.: Conexão G 1)

Rugosidade (Ra)

Medida da textura da superfície do material que entra em contato com o fluido, essencial para evitar contaminação. (Ref.: 0,4 μm)

Aço 316L (1.4435)

Aço inoxidável de baixo teor de carbono com alta resistência à corrosão, padrão para indústrias químicas e alimentícias.

Vedação Metal em Metal

Sistema de vedação que utiliza a compressão direta entre superfícies metálicas usinadas, sem necessidade de vedações elastoméricas. (Ref.: Tipo de vedação)
