Adaptador Tri-Clamp IFM E33701

Pré-visualizar: E33701 IFM - Adaptador Tri-Clamp IFM Conexão Aseptoflex Vario DN25-40 16bar Inox 316L

E33701 IFM - Adaptador Tri-Clamp IFM Conexão Aseptoflex Vario DN25-40 16bar Inox 316L

Imagem meramente ilustrativa

R$ 564,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33701
EAN: 4021179241540
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33701 IFM - Adaptador Tri-Clamp IFM Conexão Aseptoflex Vario DN25-40 16bar Inox 316L"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

Clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm

Pressão máxima informada

16 bar

Material molhado

Aço inoxidável 1.4435/316L

Normas da conexão

DIN 32676 e ISO 2852

Vedação

Metal com metal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador Tri-Clamp IFM E33701, conexão do sensor G 1 Aseptoflex Vario, DN25–DN40, 16 bar, aço inoxidável 316L

O IFM E33701 é um adaptador de processo que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão Tri-Clamp. É especificado para Clamp DN25–DN40 (1–1,5 pol.), com dimensão Ø 50,5 mm, conforme normas indicadas para a conexão de processo. Suporta pressão de até 16 bar e tem superfícies em contato com o fluido em aço inoxidável 1.4435/316L.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e código	IFM E33701
Tipo de produto	Adaptador de processo Tri-Clamp
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm
Normas de conexão de processo	DIN 32676; ISO 2852
Resistência à pressão	16 bar / 1,6 MPa
Material em contato com o fluido	1.4435, aço inoxidável 316L
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Vedação e conteúdo da embalagem	Metal com metal; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores com conexão G 1 interna Aseptoflex Vario em processo com interface Clamp compatível com DN25–DN40 e dimensão Ø 50,5 mm, respeitando as normas e séries indicadas na ficha.
Aplicações cujo limite de pressão de operação não ultrapasse 16 bar e para as quais sejam pertinentes as características de material e superfície informadas.

⚠ Considere outro se precisa de:

Não selecionar para sensores que não tenham conexão G 1 interna Aseptoflex Vario, sem confirmação de adaptabilidade mecânica pelo fabricante.
Não aplicar acima de 16 bar; esse é o limite de pressão informado para o adaptador.
Não presumir compatibilidade com qualquer Clamp DN25–DN40 apenas pelo diâmetro nominal: conferir norma, série e dimensões do conjunto de processo.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: adaptação mecânica entre um sensor com conexão G 1 interna Aseptoflex Vario e uma conexão de processo Clamp nas dimensões e normas relacionadas.
Possibilidade de uso em processos que exijam os materiais, acabamento superficial e classe de higiene declarados; a adequação ao fluido e ao processo deve ser confirmada conforme os requisitos da instalação.
Limites operacionais declarados: pressão até 16 bar. A ficha não especifica faixa de temperatura nem compatibilidade química com fluidos específicos; valide esses parâmetros na documentação IFM.

COMO ESCOLHER

Antes de comprar o Adaptador Tri-Clamp IFM E33701, conexão do sensor G 1 Aseptoflex Vario, DN25–DN40, 16 bar, aço inoxidável 316L, verifique estes pontos:

Escolha o E33701 quando

O sensor tiver conexão G 1 interna Aseptoflex Vario e o processo aceitar a interface Clamp DN25–DN40, Ø 50,5 mm, conforme as normas e séries especificadas. Confirme também que a pressão de operação não exceda 16 bar.

Verifique outra configuração quando

A conexão do sensor for diferente de G 1 interna Aseptoflex Vario, a interface de processo não corresponder às dimensões ou normas aplicáveis, ou a pressão requerida superar 16 bar. A ficha não identifica um modelo alternativo; consulte a documentação IFM para selecionar outra configuração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação do fabricante na ficha do produto.
Código do fabricante / SKU / part number	E33701	Código de identificação do adaptador.
GTIN	4021179241540	Identificador comercial informado no anúncio.
Tipo de produto	Adaptador de processo Tri-Clamp	Categoria funcional informada para o item.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	101 g	Peso informado no conjunto de dados do produto.

Conexões mecânicas
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica do lado do sensor.
Conexão de processo	Clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm	Dimensão e faixa nominal declaradas para o lado do processo.
Normas de conexão de processo	DIN 32676 séries A, B e C; ISO 2852	Normas e séries referenciadas na ficha; verificar a correspondência dimensional da instalação.
Compatibilidades por norma e dimensão	DIN 32676 série A (DIN): Clamp DN32 e DN40; série B (ISO): Clamp DN33,7; série C (ASME BPE): Clamp 1,5 pol.; ISO 2852: Clamp DN33,7 e DN38	Relações dimensionais explicitamente informadas para conexões de processo.
Tipo de vedação	Metal com metal	Tipo de vedação indicado para a junção; a ficha não informa material ou fornecimento de junta adicional.

Limites de operação
Resistência à pressão	16 bar / 1,6 MPa	Limite informado para o adaptador; não exceder esse valor.
MAWP em aplicações segundo CRN	16 bar	Pressão máxima de trabalho admissível declarada para aplicações segundo CRN.

Materiais e higiene
Material em contato com o fluido	1.4435, aço inoxidável 316L	Material molhado informado na ficha.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície declaradas para as áreas em contato com o fluido.
Classe de higiene	H4, conforme DIN 11866	Classificação de higiene indicada na ficha.
Aprovações e certificações	EC 1935/2004, FDA, FCM CN, CRN, FCM JP, ADI-FREE	Relação de aprovações e certificações fornecida para o produto; consultar documentação para escopo e condições aplicáveis.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33701 é um adaptador mecânico de processo e não possui conexão elétrica especificada.

Processo Lado do sensor: rosca interna G 1 Aseptoflex Vario. Lado do processo: Clamp DN25–DN40 (1–1,5 pol.), Ø 50,5 mm, com referências a DIN 32676 e ISO 2852. A ficha relaciona compatibilidades por série: DIN 32676 série A (DIN), Clamp DN32 e DN40; série B (ISO), Clamp DN33,7; série C (ASME BPE), Clamp 1,5 pol.; ISO 2852, Clamp DN33,7 e DN38.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 interna Aseptoflex Vario e processo Clamp dentro das dimensões, normas e séries relacionadas	✓	Corresponde às conexões de sensor e processo declaradas para o adaptador; confirme a série e a dimensão reais do conjunto.
Sensor com conexão diferente de G 1 interna Aseptoflex Vario	✗	A conexão do sensor informada para este adaptador é G 1 rosca interna Aseptoflex Vario.
Processo operando até 16 bar	✓	A resistência à pressão informada é 16 bar; condições adicionais da aplicação devem ser verificadas na documentação do fabricante.
Processo com pressão superior a 16 bar	✗	A pressão excede o limite informado para o adaptador.
Necessidade de comunicação ou ligação elétrica pelo adaptador	✗	O produto é um adaptador mecânico; não há protocolo nem ligação elétrica especificados.

INSTALAÇÃO

Como instalar o Adaptador Tri-Clamp IFM E33701, conexão do sensor G 1 Aseptoflex Vario, DN25–DN40, 16 bar, aço inoxidável 316L

Confirme que a conexão do sensor é G 1 interna Aseptoflex Vario antes da montagem.
Identifique a norma, a série e a dimensão da conexão Clamp instalada; não se baseie somente no DN nominal.
Verifique se a pressão de operação prevista não excede 16 bar e consulte a documentação IFM para condições adicionais do processo.
Inspecione as superfícies de conexão e confirme que não há danos ou contaminação antes da montagem.
Alinhe as conexões mecanicamente e monte o conjunto conforme os procedimentos aplicáveis ao sensor e ao sistema Clamp; a ficha não especifica torque ou ferramenta.
Após a instalação, verifique a montagem e a vedação conforme o procedimento de comissionamento da instalação, sem exceder os limites declarados.

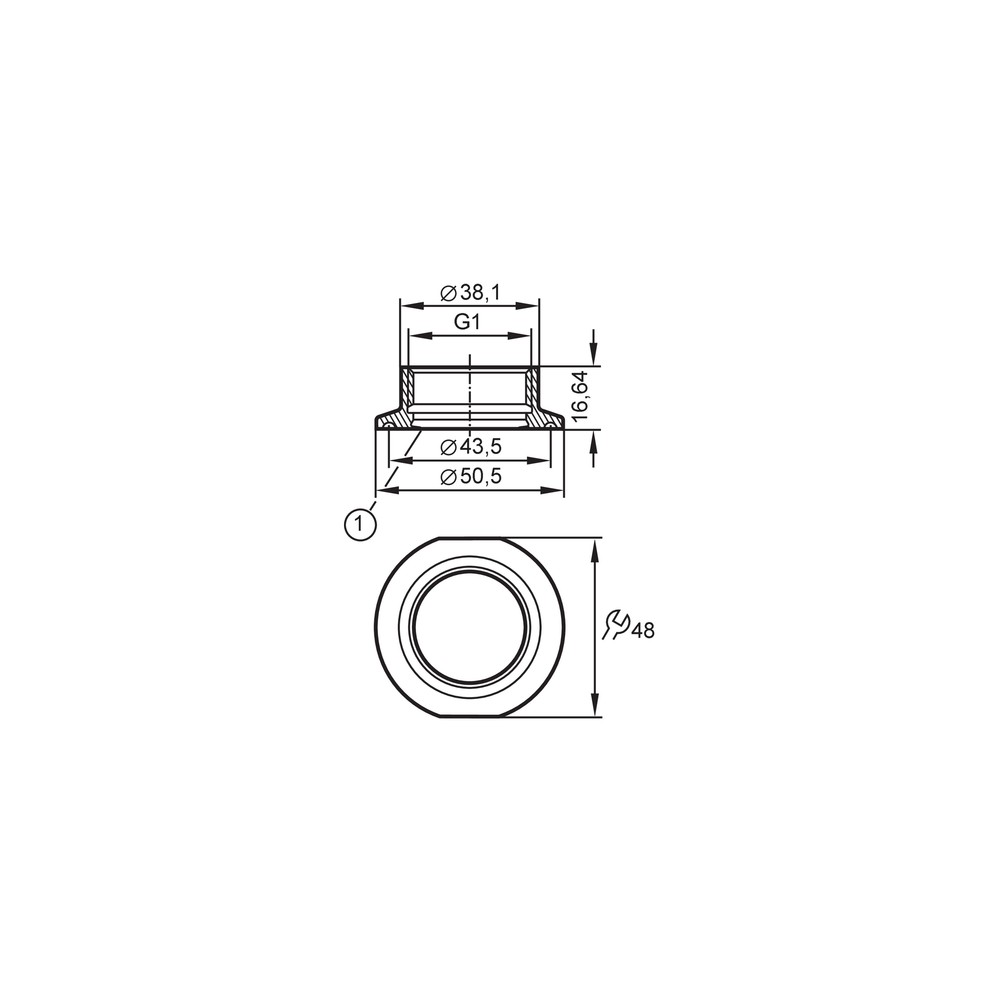

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não inicia a montagem na rosca do adaptador.	A conexão do sensor pode não corresponder a G 1 interna Aseptoflex Vario ou pode haver dano ou contaminação nas superfícies.	Confira a especificação da conexão do sensor e inspecione visualmente a rosca e as superfícies antes de tentar novamente.
O adaptador não se encaixa na conexão Clamp instalada.	A série ou dimensão do Clamp pode não corresponder às opções relacionadas para o produto.	Verifique norma, série e dimensão reais da conexão e compare com as compatibilidades declaradas na ficha.
Há vazamento na interface montada.	A montagem pode estar desalinhada, a interface pode não corresponder ou as superfícies podem estar danificadas; a ficha indica vedação metal com metal.	Desmonte conforme o procedimento da instalação, confira alinhamento, compatibilidade e estado das superfícies e consulte a documentação do fabricante.
O conjunto é submetido a pressão acima da especificação.	A pressão de operação excede o limite informado de 16 bar.	Compare a pressão real do processo com o limite do adaptador e não opere acima do valor especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33701 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33701 e para que serve?

É um adaptador de processo Tri-Clamp que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão Clamp compatível. A ficha informa pressão de até 16 bar e material em contato com o fluido em aço inoxidável 316L.

Quais conexões de processo são compatíveis com este adaptador?

A ficha indica Clamp DN25–DN40, Ø 50,5 mm, e lista combinações específicas segundo DIN 32676 e ISO 2852. Confira a série e a dimensão da conexão instalada antes da compra.

O que acompanha a embalagem?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados como inclusos.

Este adaptador serve para um sensor com outra rosca que não seja G 1 Aseptoflex Vario?

A conexão declarada para o lado do sensor é G 1 rosca interna Aseptoflex Vario. Para outra interface, não presuma compatibilidade sem confirmação do fabricante.

Posso usar o E33701 em uma linha com pressão acima de 16 bar?

Não: a resistência à pressão informada é 16 bar, também indicada como 1,6 MPa. Para uma pressão superior, selecione uma configuração com limite adequado e confirme os dados com o fabricante.

O sensor não rosqueia no adaptador; o que devo verificar antes de trocar a peça?

Confirme se o sensor tem rosca G 1 interna Aseptoflex Vario e verifique se as superfícies estão limpas e sem danos. A ficha não declara compatibilidade com outras conexões de sensor.

O Clamp não encaixa ou apresenta vazamento; qual é a causa provável?

Verifique primeiro se a norma, a série e a dimensão do Clamp correspondem às opções listadas e se as superfícies estão alinhadas e sem danos. O E33701 utiliza vedação metal com metal.

Devo comprar este adaptador ou procurar uma peça avulsa diferente?

O E33701 é informado como uma peça por embalagem, sem acessórios listados. Escolha-o quando as conexões do sensor e do processo corresponderem à ficha; se uma delas for diferente, confirme outra configuração com a IFM.

Que cuidados devo ter durante a instalação?

Confirme as conexões e a pressão de operação antes da montagem, alinhe as interfaces e inspecione as superfícies. A ficha não especifica torque nem ferramenta de montagem; consulte a documentação IFM e os procedimentos da instalação.

Este adaptador precisa de ligação elétrica ou protocolo de comunicação?

Não. Trata-se de um adaptador mecânico de processo; não há conexão elétrica ou protocolo de comunicação especificados.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de conexão de sensor declarado para o lado roscado do adaptador. (Ref.: conexão do sensor G 1, rosca interna Aseptoflex Vario)

Tri-Clamp

Interface de processo do tipo Clamp indicada para conexão mecânica ao processo. (Ref.: conexão de processo Clamp DN25–DN40, Ø 50,5 mm)

DIN 32676 / ISO 2852

Normas referenciadas para as conexões de processo; a ficha também relaciona séries e dimensões específicas. (Ref.: normas de conexão de processo)

316L / 1.4435

Designação do aço inoxidável informado para as superfícies em contato com o fluido. (Ref.: material em contato com o fluido 1.4435/316L)

Parâmetro de rugosidade superficial indicado para a área em contato com o fluido. (Ref.: Ra < 0,4 μm)
