Adaptador Varivent IFM E33622 - Inox 316L DN40-150

Pré-visualizar: E33622 IFM - Adaptador Varivent Conexão sensores DN40-150, Inox 316L, 25bar

E33622 IFM - Adaptador Varivent Conexão sensores DN40-150, Inox 316L, 25bar

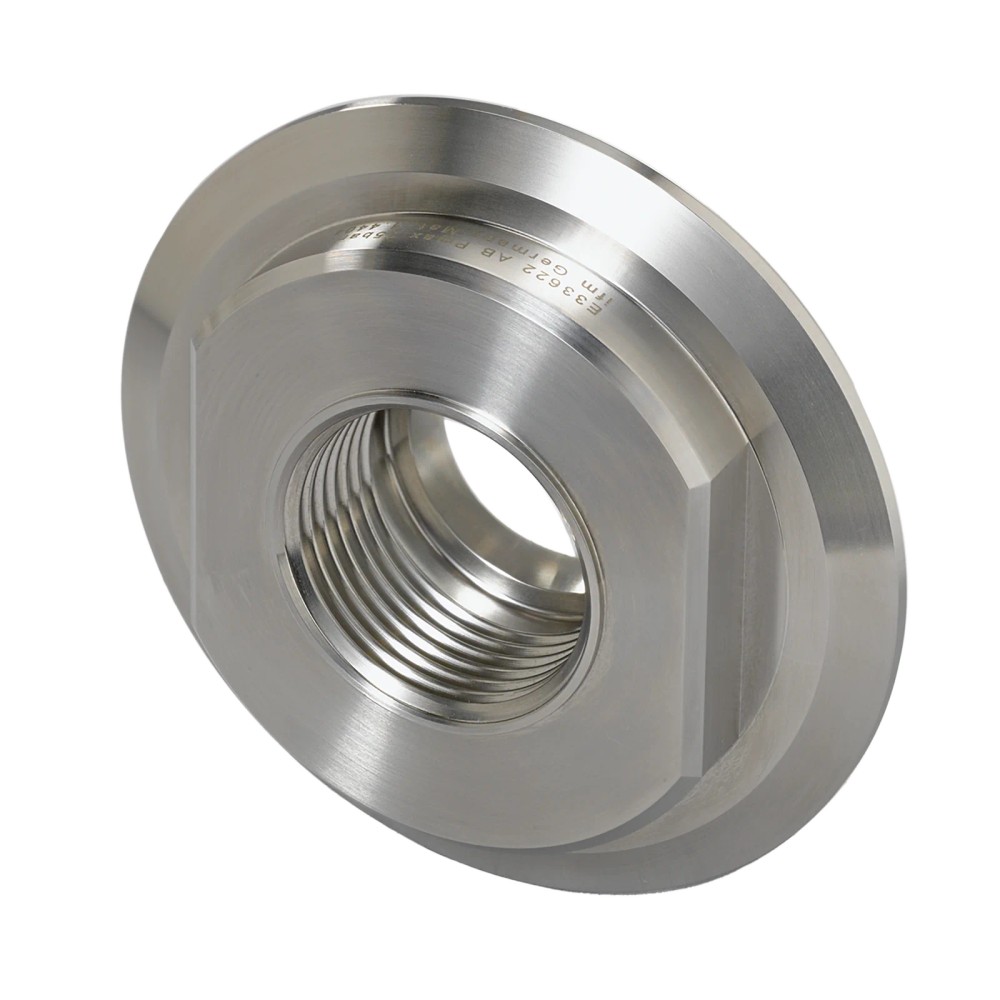

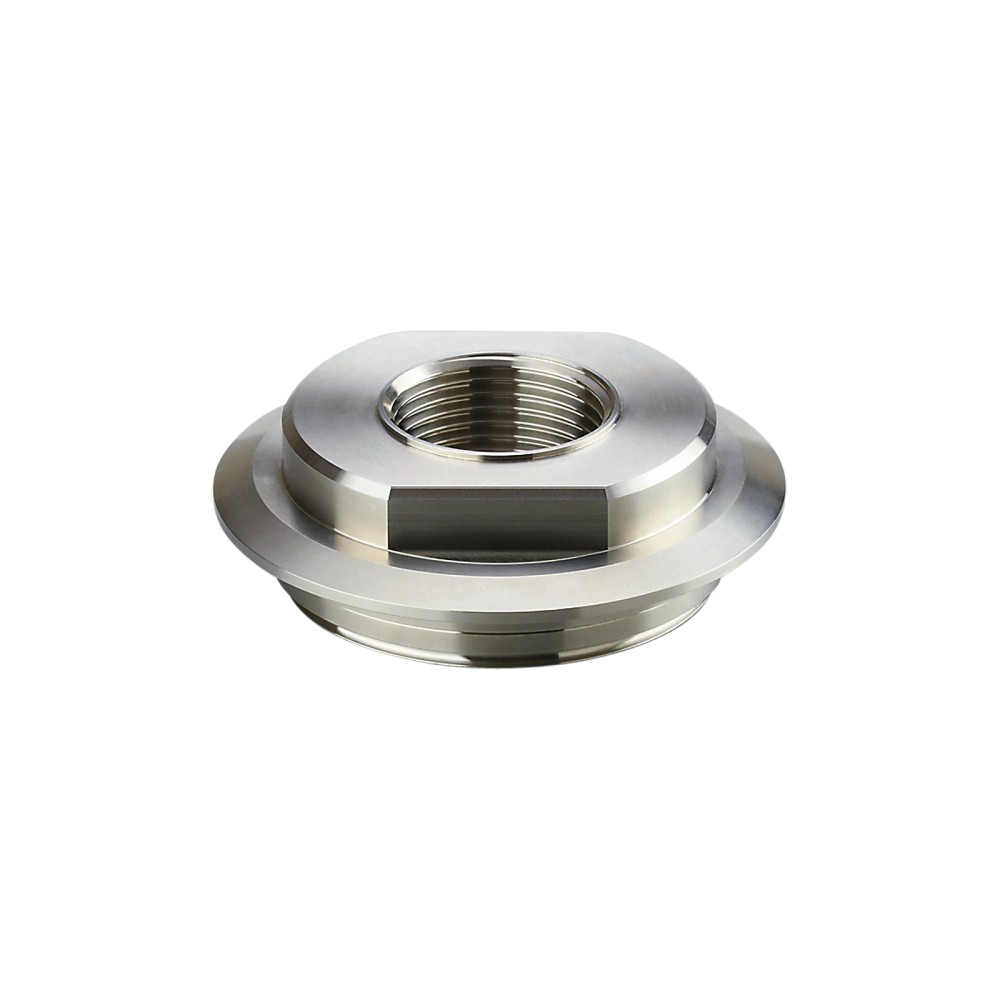

Imagem meramente ilustrativa

R$ 939,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33622
EAN: 4021179054850
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E33622 IFM - Adaptador Varivent Conexão sensores DN40-150, Inox 316L, 25bar"

Destaques do Produto

Conexão de processo

Varivent Form N

Faixa de diâmetro nominal

DN40 a DN150

Conexão do sensor

G 1 com cone de vedação de 27 mm

Pressão máxima especificada

25 bar

Material em contato com o fluido

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo Varivent IFM E33622, DN40 a DN150, conexão G 1, aço inoxidável 316L, 25 bar

O IFM E33622 é um adaptador de processo Varivent para conectar sensores com rosca G 1 a uma conexão de processo Varivent Form N. Atende conexões DN40 a DN150, com diâmetro de 68 mm. As partes em contato com o fluido são de aço inoxidável 316L, e a resistência à pressão especificada é de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de processo Varivent
Modelo	E33622
Conexão do sensor	G 1, cone de vedação de 27 mm
Conexão de processo	Varivent Form N, DN40 a DN150 (1,5 a 6 pol.), Ø 68 mm
Resistência à pressão	25 bar / 2,5 MPa
Material em contato com o fluido	1.4404 (aço inoxidável 316L)
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Certificações e características declaradas	ADI-FREE, EC 1935/2004, FCM CN, FCM JP, FDA, Hygienic Cleanable
Peso	649 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens que exijam conexão de processo Varivent Form N, DN40 a DN150, Ø 68 mm, e conexão de sensor G 1 com cone de vedação de 27 mm.
Aplicações cujo limite de pressão de operação não exceda 25 bar e cujos requisitos de material e higiene sejam compatíveis com as características declaradas do adaptador.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo requerida não for Varivent Form N ou quando a conexão do sensor não corresponder a G 1 com cone de vedação de 27 mm.
Não operar acima da resistência à pressão especificada de 25 bar. A compatibilidade do fluido com os materiais deve ser verificada para cada aplicação.

APLICAÇÕES E USO

Aplicação declarada: adaptação mecânica entre uma conexão de processo Varivent Form N, DN40 a DN150, Ø 68 mm, e um sensor com conexão G 1 e cone de vedação de 27 mm.
Possibilidade de uso em processos com requisitos de higiene deve ser validada conforme as necessidades da instalação; a ficha declara classe H4 segundo DIN 11866 e características/certificações relacionadas a aplicações higiênicas.
A operação deve respeitar o limite de 25 bar e a compatibilidade do fluido com os materiais do produto deve ser verificada. A ficha não especifica faixa de temperatura, fluidos compatíveis ou procedimentos de limpeza.

COMO ESCOLHER

Antes de comprar o Adaptador de processo Varivent IFM E33622, DN40 a DN150, conexão G 1, aço inoxidável 316L, 25 bar, verifique estes pontos:

Escolha o E33622

Quando a instalação exigir interface Varivent Form N, Ø 68 mm, para DN40 a DN150, e conexão de sensor G 1 com cone de vedação de 27 mm. Confirme também que a pressão de operação não exceda 25 bar e que o material seja compatível com o fluido.

Procure outra configuração de conexão

Quando a interface de processo ou a rosca do sensor exigida pela instalação diferir das conexões informadas para este modelo. A ficha não especifica adaptadores alternativos; compare as conexões necessárias com o datasheet do fabricante.

Valide os requisitos do processo

A compatibilidade entre o fluido e as substâncias do produto deve ser verificada em todas as aplicações. A possível classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e deve ser avaliada pelo usuário ou operador.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm / IFM	Identificação conforme os dados do anúncio e do produto.
Tipo de produto	Adaptador de processo Varivent	Classificação do componente.
Modelo	E33622	Código do modelo indicado pelo fabricante.
SKU	E33622	Código do produto no anúncio.
Part number	E33622	Número de peça informado.
GTIN	4021179054850	Identificador comercial informado.
Categoria	Acessório / adaptador de processo	Classificação do item.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	9026.90.90	Classificação fiscal informada no cadastro.

Conexões de processo e sensor
Conexão de processo	Varivent Form N, DN40 a DN150 (1,5 a 6 pol.), Ø 68 mm	Interface mecânica de processo declarada para o produto.
Conexão do sensor	G 1, cone de vedação de 27 mm	Interface mecânica para conexão do sensor.

Limites de pressão
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão especificado; a operação deve respeitá-lo.
Diretiva de Equipamentos sob Pressão	A possível classificação conforme a diretiva depende da aplicação e deve ser realizada pelo usuário ou operador.	A classificação não é definida apenas pelo adaptador; deve ser avaliada para a aplicação específica.

Materiais e superfície
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material declarado para as partes em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície declaradas pelo fabricante.
Compatibilidade química	Verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.	Instrução de segurança do fabricante; a ficha não fornece uma lista de fluidos compatíveis.

Higiene e conformidade
Classe de higiene	H4 conforme DIN 11866	Classe declarada de acordo com a norma indicada.
Certificações e características declaradas	ADI-FREE, EC 1935/2004, FCM CN, FCM JP, FDA, Hygienic Cleanable	Declarações e referências informadas na ficha do produto; verificar os requisitos específicos da aplicação.

Dados mecânicos e identificação física
Peso	649 g	Peso indicado no conjunto de dados do produto.
Desenho em escala	https://media.ifm.com/dam/d57d65b3-2dd5-4412-b704-18cc1ae9f224/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_Z_0230.png	Referência visual dimensional disponibilizada no anúncio; consultar o desenho para a geometria.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica como conexão elétrica: o E33622 é um adaptador de processo mecânico. A conexão indicada para o sensor é G 1 com cone de vedação de 27 mm.

Processo Lado do processo: Varivent Form N, DN40 a DN150 (1,5 a 6 pol.), Ø 68 mm. Lado do sensor: G 1 com cone de vedação de 27 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com processo Varivent Form N, Ø 68 mm, DN40 a DN150, e sensor com conexão G 1, cone de vedação de 27 mm	✓	As conexões correspondem às especificações declaradas para o E33622.
Processo com pressão de operação de até 25 bar	✓	A resistência à pressão especificada é 25 bar; a aplicação deve respeitar esse limite.
Instalação que exige conexão de processo diferente de Varivent Form N ou conexão de sensor diferente de G 1	✗	As interfaces especificadas para este modelo não correspondem às conexões requeridas no cenário.
Aplicação em que a compatibilidade do fluido com os materiais não foi verificada	✗	A instrução de segurança do fabricante exige verificar a compatibilidade entre o fluido e as substâncias do produto em todas as aplicações.

INSTALAÇÃO

Como instalar o Adaptador de processo Varivent IFM E33622, DN40 a DN150, conexão G 1, aço inoxidável 316L, 25 bar

Confirme que a interface de processo requerida é Varivent Form N, DN40 a DN150, Ø 68 mm.
Verifique que o sensor utiliza conexão G 1 com cone de vedação de 27 mm.
Confira no datasheet e no desenho do fabricante a geometria e as condições da montagem antes da instalação.
Verifique a compatibilidade do fluido com os materiais em contato com o produto.
Instale o adaptador alinhado às interfaces mecânicas correspondentes, seguindo os procedimentos aplicáveis à instalação e ao equipamento conectado.
Antes de colocar o conjunto em operação, confirme que a pressão prevista não excede 25 bar e que a classificação aplicável à Diretiva de Equipamentos sob Pressão foi avaliada pelo usuário ou operador.

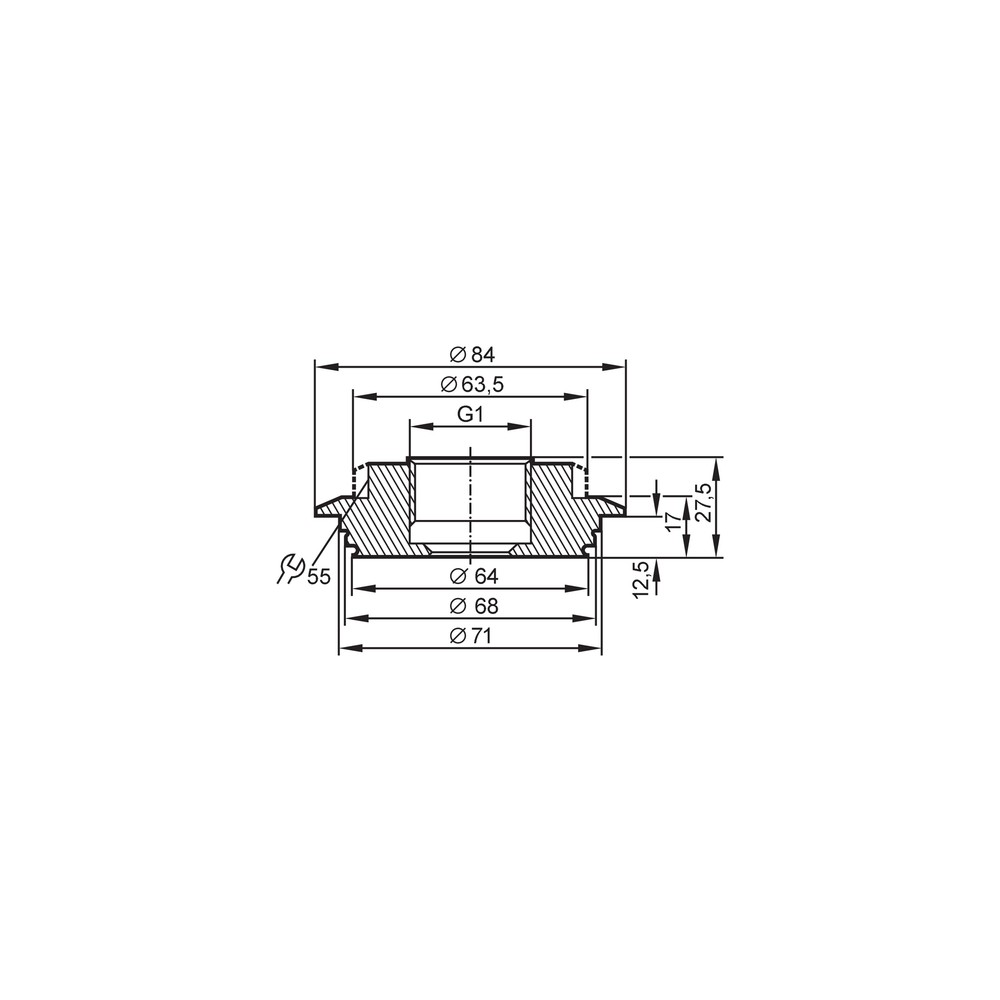

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não acopla à conexão de processo existente.	A interface instalada pode não ser Varivent Form N, Ø 68 mm, ou pode estar fora da faixa DN40 a DN150 especificada.	Compare o tipo de interface, o diâmetro e o DN do ponto de processo com o datasheet e o desenho dimensional do E33622.
O sensor não se conecta corretamente ao adaptador.	A conexão do sensor pode não corresponder a G 1 com cone de vedação de 27 mm.	Confira a especificação da conexão do sensor e compare a rosca e o cone de vedação com os dados do produto.
Há suspeita de vazamento na montagem.	Pode haver incompatibilidade entre as interfaces ou montagem inadequada; a ficha não define torque ou procedimento de vedação.	Confirme as conexões Varivent e G 1 correspondentes e consulte as instruções do fabricante do sensor e do processo para o procedimento de montagem.
O adaptador ou o conjunto é questionado para a pressão de operação prevista.	A pressão do processo pode exceder a resistência especificada de 25 bar ou a classificação aplicável pode não ter sido avaliada para a aplicação.	Verifique a pressão prevista e compare-a com o limite de 25 bar; avalie a classificação conforme a Diretiva de Equipamentos sob Pressão para a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33622-00, português (Datasheet) Desenho em escala do E33622 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33622 e para que serve?

É um adaptador de processo Varivent que conecta uma interface Varivent Form N a um sensor com conexão G 1 e cone de vedação de 27 mm.

Com quais conexões de processo e sensor ele é compatível?

A conexão de processo é Varivent Form N, DN40 a DN150, Ø 68 mm; a conexão do sensor é G 1 com cone de vedação de 27 mm.

O produto acompanha sensor ou outros acessórios?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. O E33622 é o adaptador de processo; não há sensor listado como parte do produto.

Posso usar este adaptador com uma conexão de processo que não seja Varivent Form N?

A ficha especifica Varivent Form N, Ø 68 mm, DN40 a DN150. Para outra interface de processo, confirme a compatibilidade com o fabricante antes da seleção.

Este adaptador serve para sensor com conexão diferente de G 1?

A conexão do sensor especificada é G 1 com cone de vedação de 27 mm. A ficha não confirma compatibilidade com outras conexões.

O que verificar se o adaptador não acopla à tubulação?

Confira se a conexão é Varivent Form N, Ø 68 mm, e se o DN está entre DN40 e DN150. Compare também a geometria com o desenho dimensional.

O que verificar se o sensor não encaixa no adaptador?

Confirme se o sensor possui conexão G 1 com cone de vedação de 27 mm. Se a conexão não corresponder, consulte a documentação do sensor e do adaptador antes de montar.

Quando devo escolher este adaptador em vez de outra configuração?

Escolha o E33622 quando as interfaces exigidas forem Varivent Form N, DN40 a DN150, Ø 68 mm, e G 1 com cone de vedação de 27 mm. Se uma dessas conexões diferir, procure uma configuração cuja ficha confirme a interface necessária.

Como devo preparar a instalação do E33622?

Confira as duas interfaces mecânicas, consulte o desenho dimensional e valide a compatibilidade do fluido com os materiais. Respeite o limite de 25 bar e siga as instruções aplicáveis ao equipamento conectado.

O que considerar sobre limpeza e manutenção?

A ficha declara Hygienic Cleanable e classe H4 segundo DIN 11866, mas não informa procedimento ou intervalo de limpeza. Consulte o datasheet e as instruções do fabricante para o processo específico.

GLOSSÁRIO TÉCNICO

Varivent Form N

Tipo de conexão de processo especificado para o lado da instalação do adaptador (Ref.: conexão de processo Varivent Form N, DN40 a DN150, Ø 68 mm).

G 1

Conexão do lado do sensor indicada para o E33622 (Ref.: conexão do sensor G 1).

Cone de vedação

Geometria de vedação indicada para a conexão do sensor (Ref.: cone de vedação de 27 mm).

Parâmetro de rugosidade média da superfície informado para as partes em contato com o fluido (Ref.: Ra < 0,4 μm).

DIN 11866 H4

Classe de higiene declarada para o produto segundo a norma indicada (Ref.: classe H4 conforme DIN 11866).
