- Referência do fabricante: E33431
- EAN: 4021179248624
- NCM do produto: 90269090
Destaques do Produto
Diâmetro do tubo
6 mm...mais
Saiba mais sobre: "E33431 IFM - Adaptador de Anel Progressivo IFM Conexão de processo e medição D6/G1/4 Aço Inox 50bar"
Destaques do Produto
Diâmetro do tubo
6 mm
Rosca de Processo
G 1/4
Material
Aço Inox 316Ti
Pressão Máxima
50 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

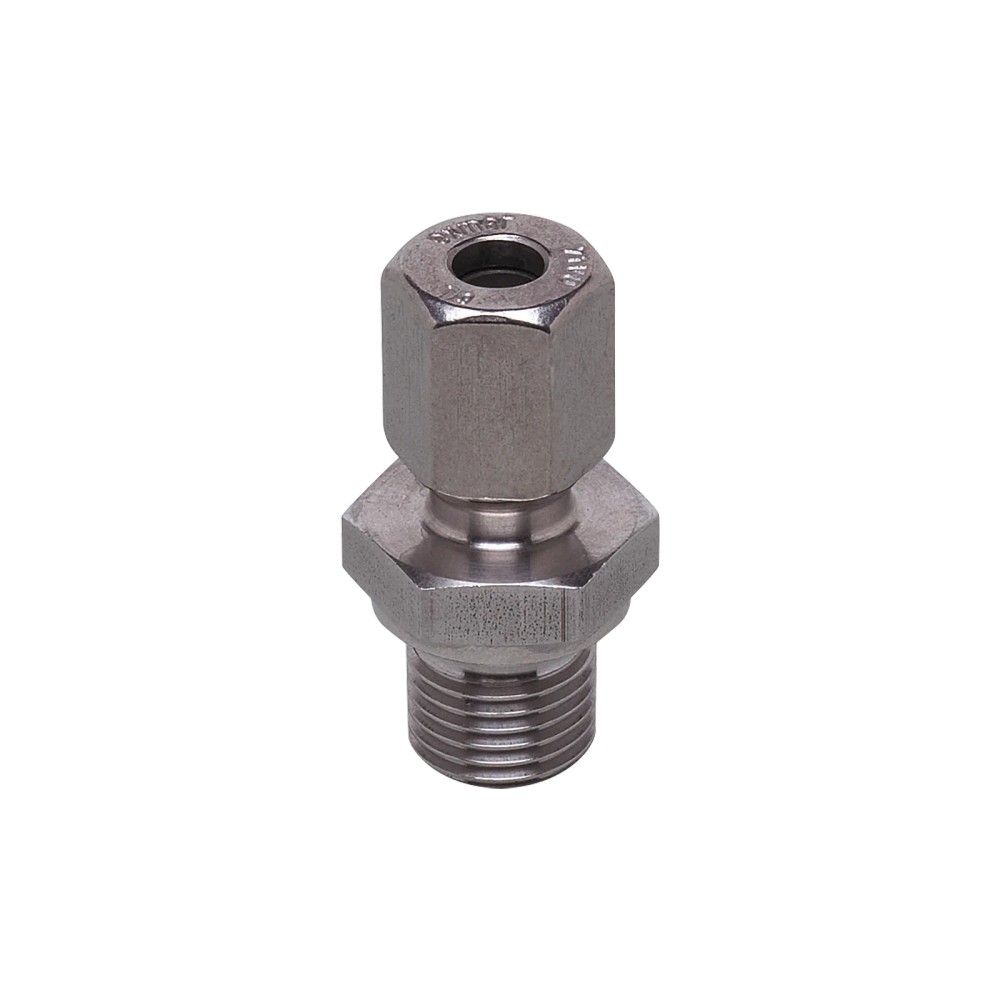

Sobre o Adaptador de Anel Progressivo IFM E33431 (Ø 6 mm / G 1/4, Aço Inox)
O adaptador de anel progressivo E33431 da IFM é um acessório de montagem projetado para integrar tubulações de 6 mm em processos com rosca G 1/4. Fabricado em aço inoxidável 1.4571 (316Ti), oferece alta resistência à corrosão. Suporta pressões de operação de até 50 bar, sendo ideal para instrumentação robusta.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | E33431 |
| Material | 1.4571 (Aço Inox) |
| Pressão Máx | 50 bar |
| Conexão Tubo | 6 mm |
| Rosca Processo | G 1/4 |
| Peso | 38,85 g |
| NCM | 9026.90.90 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de instrumentação que utilizam tubulação de Ø 6 mm.
- Pontos de conexão que necessitam de interface para rosca fêmea/macho G 1/4.
- Ambientes industriais que exigem alta resistência à corrosão (Aço 316Ti).
⚠ Considere outro se precisa de:
- Sistemas operando acima de 50 bar de pressão nominal.
- Aplicações com fluidos incompatíveis com aço inoxidável 1.4571.
- Uso com tubos de diâmetro diferente de 6 mm.
- Instalações em roscas de processo que não sejam padrão G 1/4.
APLICAÇÕES E USO
- Conexão de sensores de pressão ou temperatura em tubulações rígidas de 6mm.
- Montagem de instrumentação em manifolds ou blocos com rosca G 1/4.
- Adaptação de linhas de medição em ambientes corrosivos ou industriais.
COMO ESCOLHER
Antes de comprar o Adaptador de Anel Progressivo IFM E33431 (Ø 6 mm / G 1/4, Aço Inox), verifique estes pontos:
Escolha este modelo quando
Necessitar conectar um tubo rígido de 6mm a uma rosca de processo G 1/4 com alta resistência à corrosão.
Busque outra opção quando
A pressão de operação exceder 50 bar ou se o material do tubo for incompatível com o aço inoxidável 316Ti.
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material | 1.4571 (Aço inoxidável / 316Ti) | Material padrão para alta resistência à corrosão em ambientes industriais. |
| Resistência à pressão | 50 bar (5 MPa) | Limite máximo de operação sob pressão estática. |
| Interfaces de Conexão | ||
|---|---|---|
| Conexão do sensor | Ø 6 mm | Diâmetro externo compatível para fixação do anel progressivo. |
| Conexão de processo | G 1/4 | Rosca padrão para interface com blocos ou manifold. |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não aplicável (Componente mecânico passivo)
Processo
G 1/4
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistemas de instrumentação 6mm | ✓ | Especificação compatível com o design do adaptador. |
| Aplicações de alta pressão (> 50 bar) | ✗ | O limite de resistência do componente é 50 bar. |
| Conexão em rosca NPT | ✗ | O adaptador possui rosca G 1/4 (BSP), não compatível com NPT. |
INSTALAÇÃO
Como instalar o Adaptador de Anel Progressivo IFM E33431 (Ø 6 mm / G 1/4, Aço Inox)
- Corte o tubo de 6 mm exatamente no esquadro.
- Remova todas as rebarbas da extremidade do tubo.
- Insira o tubo através da porca e do anel de vedação.
- Insira o tubo no corpo do adaptador até o encosto.
- Aperte a porca manualmente até sentir resistência.
- Finalize o aperto com chave adequada para garantir a vedação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento persistente na conexão após o aperto. | Corte de tubo fora de esquadro ou presença de rebarbas. | Remova o adaptador e verifique a integridade da extremidade do tubo. |
| Movimentação do tubo ou deformação excessiva da rosca. | Aperto insuficiente ou excessivo do anel. | Verifique o torque de instalação conforme boas práticas de montagem de anéis progressivos. |
| Corrosão acelerada ou oxidação visível. | Incompatibilidade química do fluido com o material 1.4571. | Compare a resistência do aço 316Ti com o guia de compatibilidade química do fluido utilizado. |
| Deformação do corpo do adaptador ou expulsão do tubo. | Pressão de operação excedendo 50 bar. | Confira o manômetro de linha e a especificação da pressão do sistema. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este adaptador de anel progressivo E33431?
O adaptador de anel progressivo E33431 é um componente de montagem e conexão desenvolvido para aplicações industriais que exigem a adaptação precisa de sensores com conexão Ø 6 mm para roscas de processo G 1/4.
O que acompanha o produto na embalagem?
Este produto acompanha uma peça única conforme especificado em sua embalagem original da IFM.
Existe alguma restrição de pressão para este adaptador?
Não utilize este componente em sistemas que excedam a pressão nominal máxima de 50 bar ou 5 MPa, pois pode haver falha na vedação ou integridade estrutural.
O adaptador pode ser usado com qualquer tipo de fluido?
Este adaptador não é adequado para fluidos quimicamente agressivos que não sejam compatíveis com o aço inoxidável 1.4571 (316Ti).
O que pode causar vazamento após a instalação?
Sintomas de vazamento na conexão podem indicar falha na vedação do anel ou aperto incorreto, exigindo a verificação do torque aplicado e da integridade do anel progressivo.
Como diagnosticar dificuldades no encaixe do sensor?
Se houver dificuldade na inserção do sensor de 6mm, verifique se não há rebarbas ou deformações na ponta do sensor e se a rosca G 1/4 está limpa e desobstruída.
Este adaptador é melhor do que conexões convencionais de rosca simples?
A escolha entre este adaptador e outras conexões depende da compatibilidade mecânica; este modelo específico é otimizado para a transição entre padrão métrico de 6mm e rosca G 1/4.
Ele substitui a necessidade de um sensor com rosca direta?
Este componente é um adaptador mecânico passivo; ele não substitui sensores integrados ou tecnologias de medição de pressão que já possuam roscas compatíveis sem adaptadores.
Quais cuidados devo ter ao instalar o anel progressivo?
A instalação exige garantir que a tubulação de 6mm esteja cortada perfeitamente no esquadro, sem rebarbas, para permitir que o anel progressivo morda corretamente o tubo durante o aperto.
Quem é responsável pelo fornecimento deste produto?
O faturamento e a responsabilidade técnica sobre a originalidade do produto são realizados diretamente pela IFM ELECTRONIC LTDA.
GLOSSÁRIO TÉCNICO
Anel Progressivo
Elemento de vedação mecânica que realiza a fixação e selagem através da deformação controlada no tubo (Ref.: Montagem de Tubos).
G 1/4
Designação de rosca paralela de padrão britânico (BSP) comum em instrumentação de processo.
Aço Inoxidável 1.4571
Aço de alta qualidade contendo titânio, oferecendo excelente resistência à corrosão, conhecido também como 316Ti.
50 bar
Limite de pressão de operação suportado pelo componente (Ref.: Pressure Rating).
DESP
Diretiva de Equipamentos sob Pressão, referente à norma europeia para componentes pressurizados.
