- Referência do fabricante: E33402
- EAN: 4021179246729
- NCM do produto: 90269090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

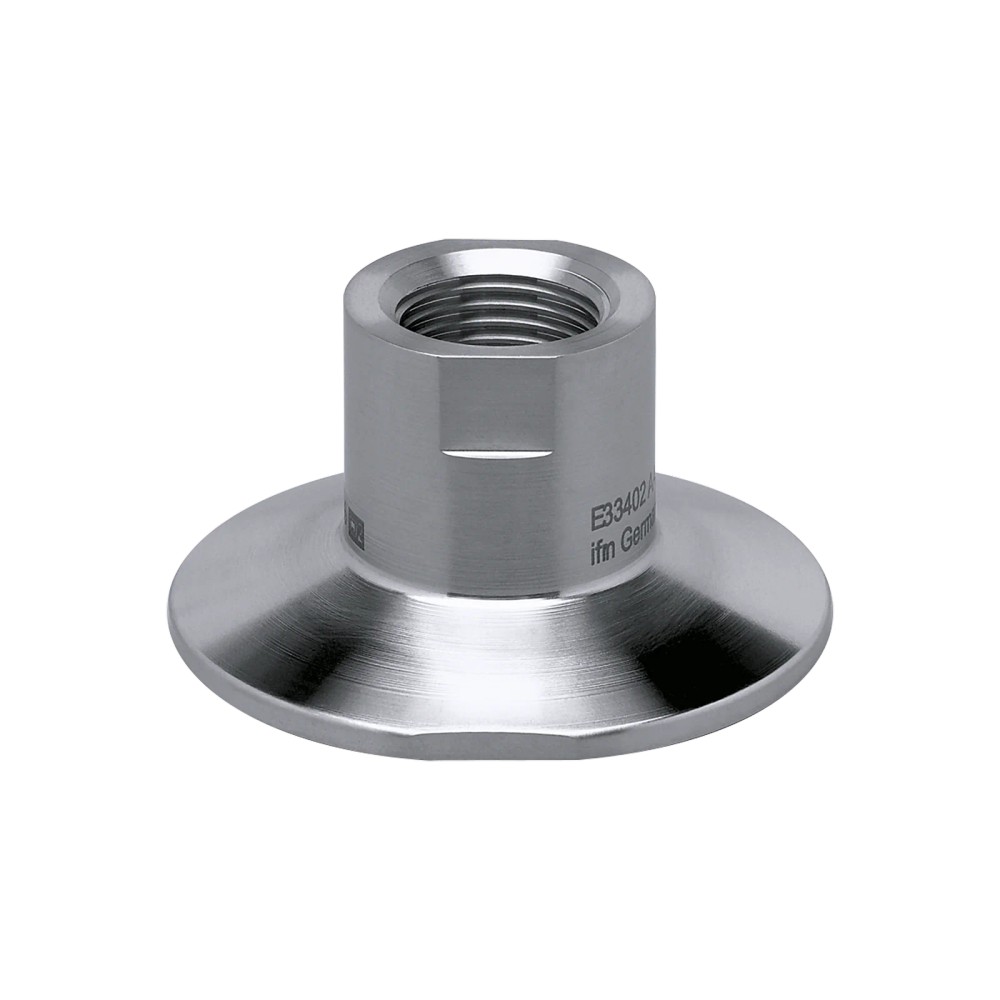

Sobre o Adaptador de Processo Tri-Clamp IFM E33402, conexão de sensor G 1/2 com cone de vedação para Clamp DN50 (2"), em aço inoxidável 316L
O IFM E33402 é um adaptador de processo para conectar sensores com rosca G 1/2 e cone de vedação a uma conexão Clamp DN50 (2"). É fabricado em aço inoxidável 1.4435 (316L) e suporta pressão de até 16 bar. A conexão de processo atende a padrões indicados na ficha, incluindo DIN 32676 e ISO 2852. A compatibilidade do fluido com o material deve ser verificada para cada aplicação.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Adaptador de processo Tri-Clamp |
| Código do produto | E33402 |
| Conexão do sensor | G 1/2, cone de vedação |
| Conexão de processo | Clamp DN50 (2") |
| Material | 1.4435, aço inoxidável 316L |
| Resistência à pressão | 16 bar / 1,6 MPa |
| Rugosidade da superfície | Ra < 0,4 µm / Rz = 4 µm |
| Peso | 269 g |
| Quantidade por embalagem | 1 peça |
| Certificações e aprovações informadas | EC 1935/2004, FDA, FCM CN, CRN, FCM JP; Hygienic Cleanable |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Instalações em que o sensor possua conexão G 1/2 com cone de vedação e o ponto de processo aceite a conexão Clamp DN50 (2").
- Aplicações em que os limites de pressão, material e compatibilidade do fluido sejam confirmados para as condições de operação.
- Conexões de processo correspondentes às dimensões indicadas para DIN 32676 séries A, B ou C, ou ISO 2852.
⚠ Considere outro se precisa de:
- Não selecione quando a conexão do sensor não for G 1/2 com cone de vedação ou quando o processo não aceitar a conexão Clamp indicada; a ficha não informa adaptadores para outras interfaces.
- Não utilize acima de 16 bar. Verifique também se o fluido é compatível com o material do produto antes da aplicação.
APLICAÇÕES E USO
- Uso como interface mecânica entre um sensor com conexão G 1/2 e uma linha de processo com conexão Clamp correspondente às dimensões indicadas. A adequação depende da confirmação das dimensões da contraparte.
- Possível uso em instalações que requerem os materiais e designações de conformidade listados na ficha; valide os requisitos regulatórios e de limpeza aplicáveis ao processo.
- Em qualquer aplicação, respeite a pressão máxima informada e verifique a compatibilidade do fluido com o material. A classificação conforme a Diretiva de Equipamentos sob Pressão depende da aplicação e cabe ao usuário ou operador.
COMO ESCOLHER
Antes de comprar o Adaptador de Processo Tri-Clamp IFM E33402, conexão de sensor G 1/2 com cone de vedação para Clamp DN50 (2"), em aço inoxidável 316L, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e fornecimento | ||
|---|---|---|
| Marca | ifm / IFM ELECTRONIC | Identificação do fabricante conforme os dados do anúncio. |
| Modelo e SKU | E33402 | Código do produto. |
| Part number | E33402 | Número de peça informado. |
| GTIN | 4021179246729 | Código de identificação comercial informado. |
| Tipo de produto | Adaptador de processo Tri-Clamp para conexão de sensores | Função declarada do componente. |
| Quantidade por embalagem | 1 peça | Quantidade informada por embalagem. |
| Peso | 269 g | Peso informado no conjunto de dados do produto. |
| NCM | 9026.90.90 | Classificação informada nos dados do produto. |
| Conexões mecânicas | ||
|---|---|---|
| Conexão do sensor | G 1/2 com cone de vedação | Interface mecânica do lado do sensor. |
| Conexão de processo | Clamp DN50 (2") DIN 32676 (ISO 2852) | Interface mecânica do lado do processo, conforme ficha. |
| DIN 32676 série A | Clamp DN50 | Dimensão de conexão relacionada pelo fabricante. |
| DIN 32676 série B | Clamp DN42,4 e DN48,3 | Dimensões de conexão relacionadas pelo fabricante. |
| DIN 32676 série C | Clamp 2" | Dimensão de conexão relacionada pelo fabricante. |
| ISO 2852 | Clamp DN40 e DN51 | Dimensões de conexão relacionadas pelo fabricante. |
| Materiais e superfície | ||
|---|---|---|
| Material | 1.4435, aço inoxidável 316L | Material informado para o adaptador; confirme compatibilidade com o fluido da aplicação. |
| Rugosidade da superfície | Ra < 0,4 µm / Rz = 4 µm | Característica superficial declarada na ficha. |
| Hygienic Cleanable | Indicado como Hygienic Cleanable nos dados de aprovações e certificações | Designação informada pelo fabricante; não substitui a validação do procedimento de limpeza da instalação. |
| Limites de operação | ||
|---|---|---|
| Resistência à pressão | 16 bar / 1,6 MPa | Limite de pressão informado para o produto. |
| MAWP nas aplicações segundo CRN | 16 bar | Pressão máxima de trabalho admissível informada para aplicações segundo CRN. |
| Compatibilidade do fluido | Deve ser verificada em todas as aplicações | Instrução de segurança expressa na ficha. |
| Diretiva de equipamentos sob pressão | Uma possível classificação conforme DESP depende da aplicação e deve ser realizada pelo usuário ou operador | A ficha não determina uma classificação universal para todas as instalações. |
| Aprovações e certificações | ||
|---|---|---|
| Certificações e aprovações informadas | EC 1935/2004; FDA; FCM CN; CRN; Hygienic Cleanable; FCM JP | Relação reproduzida conforme os dados do anúncio e do fabricante; valide os requisitos específicos da aplicação. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sensor com conexão G 1/2 com cone de vedação e processo Clamp DN50 (2"), respeitando os limites e dimensões da aplicação. | ✓ | As duas interfaces correspondem às conexões declaradas para o adaptador. |
| Conexão de processo que corresponda às outras dimensões normativas listadas na ficha. | ✓ | A ficha relaciona tamanhos específicos das séries DIN 32676 A, B e C e ISO 2852; confirme a dimensão real da contraparte. |
| Sensor com conexão diferente de G 1/2 com cone de vedação. | ✗ | A conexão de sensor informada para o produto é G 1/2 com cone de vedação. |
| Operação com pressão superior a 16 bar. | ✗ | A resistência à pressão informada é 16 bar / 1,6 MPa. |
| Aplicação com fluido cuja compatibilidade com o material não foi verificada. | ✗ | As instruções do fabricante exigem verificar a compatibilidade entre o fluido e a substância do produto em todas as aplicações. |
INSTALAÇÃO
Como instalar o Adaptador de Processo Tri-Clamp IFM E33402, conexão de sensor G 1/2 com cone de vedação para Clamp DN50 (2"), em aço inoxidável 316L
- Confirme que a conexão do sensor é G 1/2 com cone de vedação e que a conexão de processo corresponde à dimensão Clamp requerida.
- Verifique a compatibilidade do fluido com o material e confirme que a pressão de operação não excede 16 bar.

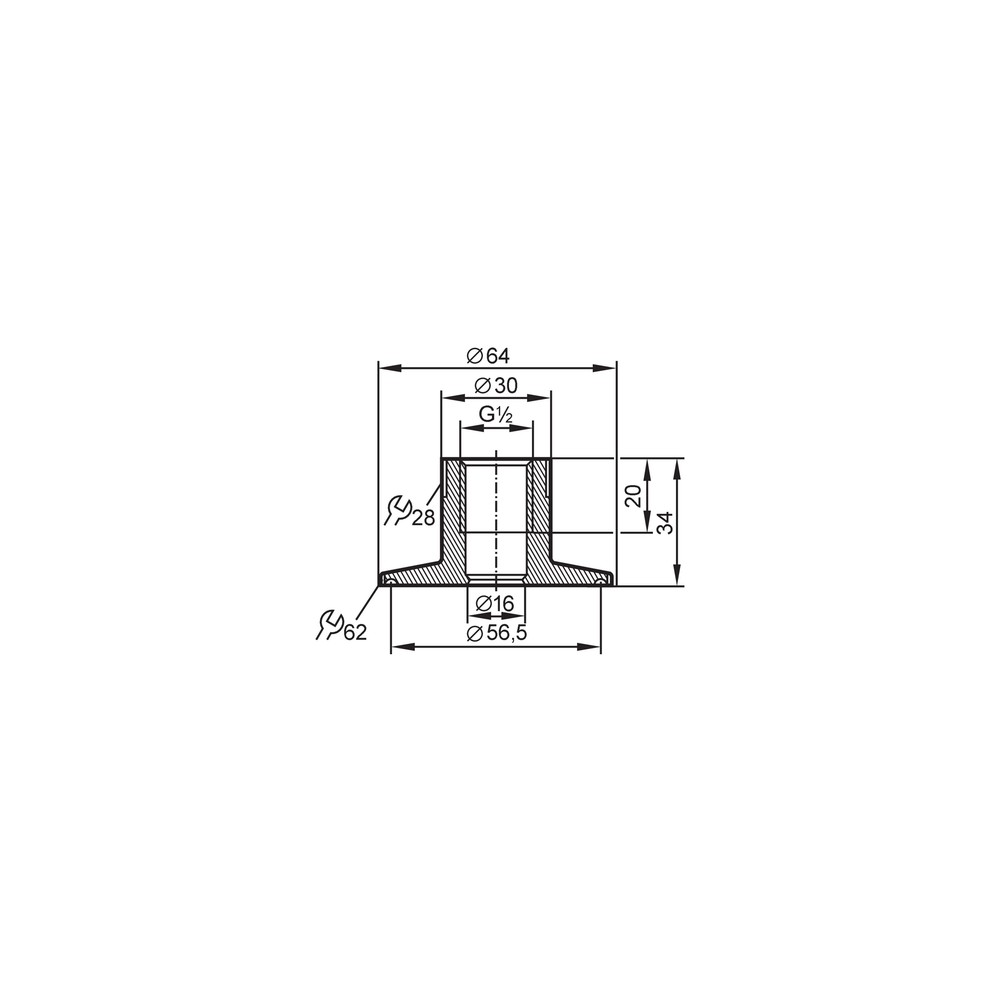

- Consulte o desenho dimensional e a ficha técnica para conferir as interfaces e a configuração antes da montagem.
- Inspecione as superfícies e os componentes de conexão; não instale peças que apresentem danos ou contaminação visível.
- Monte o adaptador e as conexões correspondentes conforme as instruções do fabricante do sensor e do sistema Clamp; a ficha fornecida não especifica torque de aperto.
- Após a montagem, verifique a vedação e a ausência de vazamentos conforme o procedimento de comissionamento da instalação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não se acopla ao adaptador. | A conexão do sensor pode não ser G 1/2 com cone de vedação, ou a interface pode estar desalinhada. | Confira a identificação e o tipo de conexão do sensor e compare com a ficha técnica; não force o acoplamento. |
| A conexão Clamp não fecha ou não se alinha à tubulação. | A contraparte pode ter dimensão ou série diferente da necessária para o conjunto. | Meça e identifique a conexão de processo; compare-a com os tamanhos relacionados para DIN 32676 e ISO 2852 na ficha. |
| Há vazamento após a montagem. | Pode haver incompatibilidade dimensional, desalinhamento ou problema na montagem/vedação do conjunto. | Despressurize a instalação de acordo com o procedimento local e confira a dimensão das conexões, o alinhamento e o estado das superfícies e elementos de vedação. |
| O conjunto apresenta condição de operação incompatível com o processo. | A pressão pode exceder o limite informado, ou a compatibilidade entre o fluido e o material pode não ter sido validada. | Compare a pressão de operação com o limite de 16 bar e confirme a compatibilidade do fluido com o material antes de voltar a operar. |
