Adaptador Tri-Clamp IFM E33401

Pré-visualizar: E33401 IFM - Adaptador Tri-Clamp IFM Conexão de processo G 1/2 para Clamp DN25-DN40

E33401 IFM - Adaptador Tri-Clamp IFM Conexão de processo G 1/2 para Clamp DN25-DN40

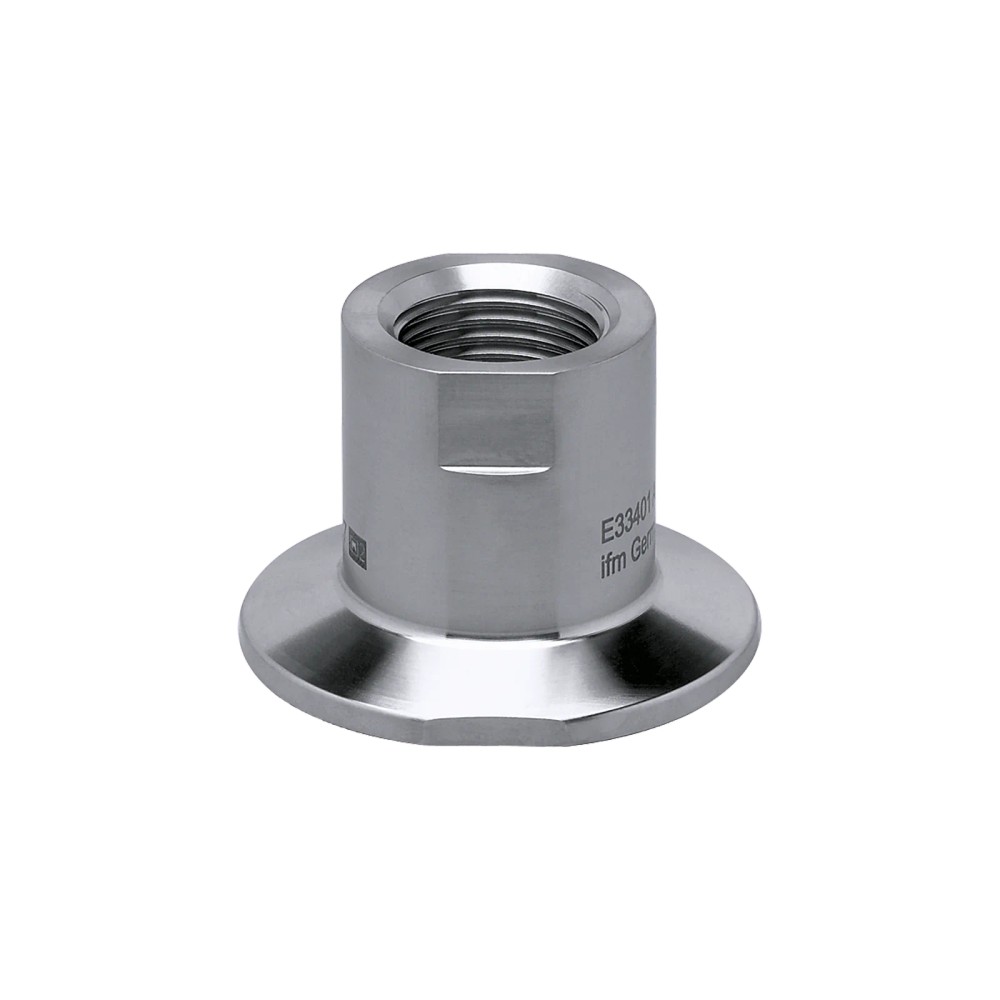

Imagem meramente ilustrativa

R$ 597,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33401
EAN: 4021179246712
NCM do produto: 90269090

Destaques do Produto Material Aço...mais

Fechar menu

Saiba mais sobre: "E33401 IFM - Adaptador Tri-Clamp IFM Conexão de processo G 1/2 para Clamp DN25-DN40"

Destaques do Produto

Material

Aço Inoxidável 316L

Conexão de Processo

Clamp DN25-DN40

Conexão de Sensor

G 1/2

Pressão Máxima

25 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Tri-Clamp IFM E33401 (G 1/2 para Clamp DN25-DN40)

O E33401 é um adaptador de processo robusto, fabricado em aço inoxidável 316L, projetado para integrar sensores com rosca G 1/2 a sistemas de tubulação Tri-Clamp. Ele garante compatibilidade com padrões sanitários DN25 a DN40 e suporta pressões de até 25 bar. É ideal para aplicações higiênicas que exigem fácil montagem e desmontagem.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E33401
Marca	IFM
Material	1.4435 (316L)
Conexão de Processo	Clamp DN25...DN40
Conexão do Sensor	G 1/2
Pressão	25 bar
Rugosidade	Ra < 0,4 µm
Peso	204.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de processo alimentícias e farmacêuticas
Conexões em conformidade com DIN 32676 e ISO 2852
Sistemas que requerem substituição rápida de sensores G 1/2

⚠ Considere outro se precisa de:

Processos com pressão nominal superior a 25 bar
Fluidos quimicamente incompatíveis com aço inoxidável 1.4435 (316L)
Conexões de processo que não seguem os padrões Tri-Clamp DN25-DN40

APLICAÇÕES E USO

Indústria alimentícia: Integração de sensores em tanques e tubulações.
Indústria de bebidas: Processamento de líquidos onde a higiene é crítica.
Indústria farmacêutica: Sistemas que exigem conformidade sanitária e materiais resistentes.
Processos CIP/SIP: Compatível com ciclos de limpeza e esterilização.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Tri-Clamp IFM E33401 (G 1/2 para Clamp DN25-DN40), verifique estes pontos:

Quando escolher este adaptador

Selecione este modelo se você precisa adaptar um sensor com conexão G 1/2 em uma linha de processo que utiliza conexão Clamp DN25 a DN40, e se o material 316L atende à sua compatibilidade química.

Quando buscar outra opção

Busque outra solução se o seu processo exceder 25 bar, se a conexão do processo for diferente de Tri-Clamp (ex: flangeada ou solda direta padrão) ou se o ambiente exigir ligas metálicas mais resistentes que o aço 316L.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	1.4435 (aço inoxidável / 316L)	Material padrão para aplicações higiênicas conforme requisitos de resistência à corrosão.
Rugosidade	Ra < 0,4 µm / Rz = 4 µm	Parâmetro crítico para a limpeza sanitária da superfície interna.

Dados de Processo
Conexão de Processo	Clamp DN25...DN40 (1...1,5")	Compatibilidade dimensional com padrões DIN 32676 e ISO 2852.
Conexão do Sensor	G 1/2 cone de vedação	Rosca padrão para acoplamento do dispositivo de medição.
Resistência à Pressão	25 bar	Limite máximo de operação sob pressão estática.

Normas e Aprovações
Certificações	EC1935/2004, FDA, FCM CN, CRN, Hygienic Cleanable	Certificados que validam o uso em contato com alimentos e bebidas.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo DN25 a DN40	✓	Totalmente compatível com normas DIN 32676 e ISO 2852.
Sensor com rosca G 1/2	✓	Projetado especificamente para este padrão de rosca.
Pressão acima de 25 bar	✗	Excede a capacidade de resistência mecânica do adaptador.

INSTALAÇÃO

Como instalar o Adaptador de Processo Tri-Clamp IFM E33401 (G 1/2 para Clamp DN25-DN40)

Verifique a compatibilidade da rosca do sensor com a entrada G 1/2.
Aplique o vedante apropriado na rosca do sensor, se necessário.
Rosqueie o sensor no adaptador manualmente e aplique o torque especificado.
Posicione a gaxeta de vedação no Clamp do processo.
Encaixe o adaptador na tubulação.
Fixe a abraçadeira Tri-Clamp, garantindo o alinhamento correto.

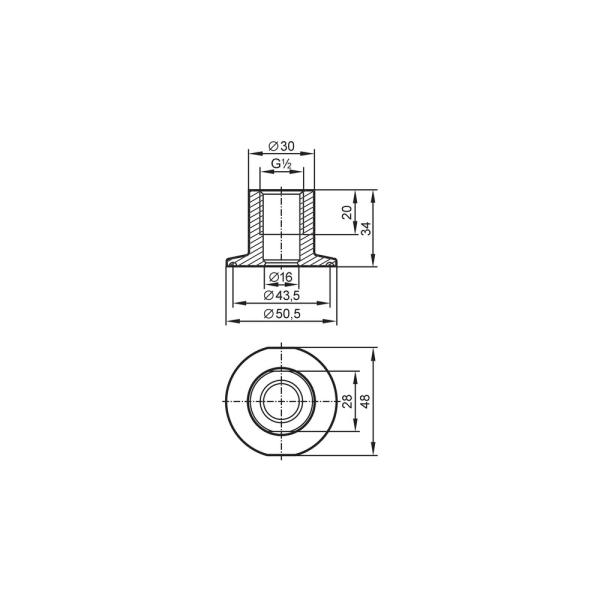

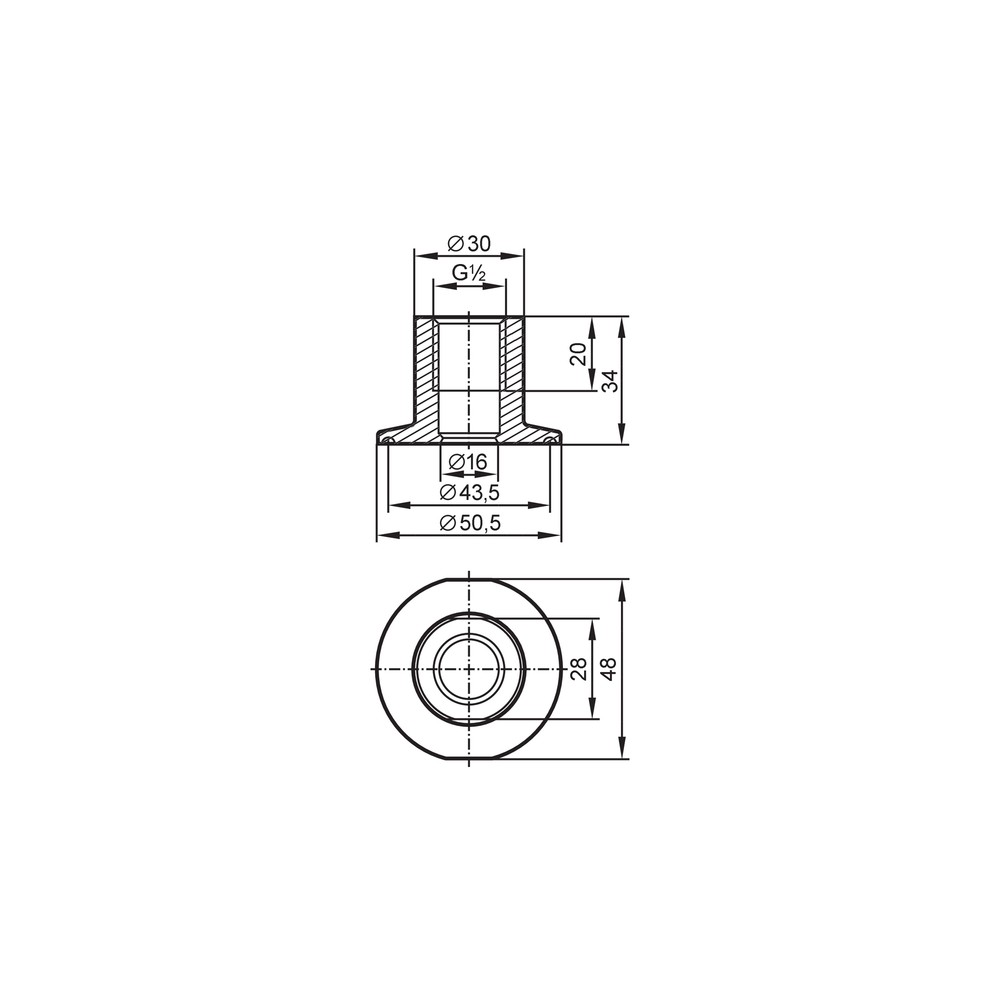

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface do Clamp.	Vedação degradada ou torque insuficiente na abraçadeira.	Inspecionar a gaxeta e verificar o aperto do Clamp conforme manual.
Corrosão acelerada ou manchas no adaptador.	Incompatibilidade química do fluido com o aço 316L.	Consultar a ficha técnica de compatibilidade química do material.
Dificuldade na vedação do sensor G 1/2.	Sensor roscado incorretamente.	Remover o sensor e verificar se a rosca não foi danificada.
Deformação mecânica ou falha estrutural.	Uso em sistemas acima de 25 bar.	Confirmar se a pressão de operação do processo está dentro do limite nominal.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este adaptador de processo e qual sua função principal?

Este adaptador é um componente mecânico utilizado para integrar sensores com rosca G 1/2 em processos que utilizam o padrão de conexão Tri-Clamp, garantindo compatibilidade higiênica.

O que acompanha o produto na embalagem?

O pacote inclui apenas o adaptador de processo E33401. Sensores, abraçadeiras (clamps) ou vedações adicionais devem ser adquiridos separadamente.

Posso utilizar este adaptador em sistemas com pressão elevada?

Não, este produto não é adequado para aplicações com pressões superiores a 25 bar, pois excedem o limite estrutural do componente.

Ele serve em qualquer tipo de conexão industrial?

Não é compatível com conexões roscadas padrão ou flanges que não sigam as normas DIN 32676 ou ISO 2852 mencionadas na especificação.

O que fazer se houver vazamento na conexão?

Se houver vazamento na conexão de processo, verifique a integridade da vedação (gaxeta) e se o aperto da abraçadeira Tri-Clamp está conforme a norma.

O que pode causar corrosão no adaptador?

A corrosão prematura geralmente é causada por incompatibilidade química entre o fluido do processo e o aço inoxidável 1.4435 (316L). Verifique a tabela de compatibilidade química do material.

Quando optar por este adaptador em vez de uma conexão soldada?

Este adaptador é ideal para padronizar sensores G 1/2 em linhas sanitárias flexíveis, enquanto sistemas de solda direta são recomendados para instalações permanentes sem necessidade de manutenção frequente.

Este adaptador é melhor que versões em aço comum?

Escolha este modelo de aço inox 316L (1.4435) para ambientes com requisitos de higiene rigorosos, conforme normas FDA e EC1935/2004.

Quais cuidados tomar na instalação?

A instalação exige o aperto correto da conexão roscada do sensor G 1/2 e a fixação firme da abraçadeira Tri-Clamp para garantir a estanqueidade sanitária.

Qual a procedência e qualidade deste material?

O produto possui origem IFM, fabricante especializado em automação e sensores industriais, atendendo aos rigorosos padrões de qualidade exigidos para aplicações higiênicas.

GLOSSÁRIO TÉCNICO

Tri-Clamp

Conexão sanitária rápida amplamente utilizada em indústrias alimentícias e farmacêuticas para garantir facilidade de limpeza e evitar contaminação. (Ref.: Norma DIN 32676)

Aço Inoxidável 316L

Liga metálica (1.4435) de alta resistência à corrosão, ideal para ambientes que exigem higiene e limpeza frequente (CIP/SIP). (Ref.: Material)

Rugosidade (Ra)

Medida da textura da superfície em contato com o fluido, essencial para prevenir o acúmulo de resíduos e facilitar a esterilização. (Ref.: Ra < 0,4 µm)

DIN 32676

Norma técnica que define as dimensões e requisitos para conexões Clamp em tubulações industriais. (Ref.: Norma de Conexão)

CIP/SIP

Processos de Clean-in-Place e Sterilization-in-Place para higienização automatizada do equipamento. (Ref.: Hygienic cleanable)
