Adaptador de Processo IFM E33340

Pré-visualizar: E33340 IFM - Adaptador de Processo IFM Conexão de sensores Rd 52 Aseptoflex Vario 16 bar

E33340 IFM - Adaptador de Processo IFM Conexão de sensores Rd 52 Aseptoflex Vario 16 bar

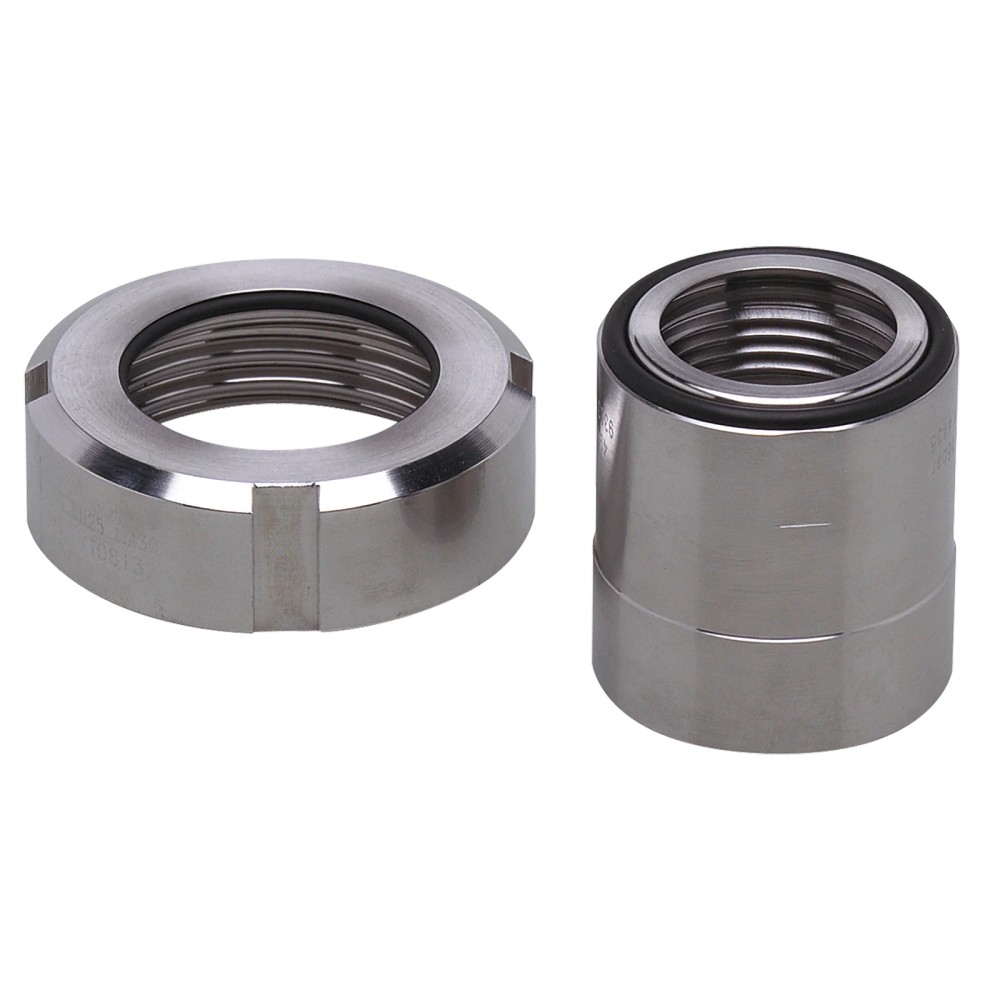

Imagem meramente ilustrativa

R$ 1.641,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33340
EAN: 4021179248617
NCM do produto: 90269090

Destaques do Produto Conexão para sensor G...mais

Fechar menu

Saiba mais sobre: "E33340 IFM - Adaptador de Processo IFM Conexão de sensores Rd 52 Aseptoflex Vario 16 bar"

Destaques do Produto

Conexão para sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

Rd 52

Limite de pressão informado

16 bar / 1,6 MPa

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Classe de higiene

H4 conforme DIN 11866

Identificação

E33340

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E33340 IFM – Adaptador de Processo IFM Conexão de sensores Rd 52 Aseptoflex Vario 16 bar

O E33340 é um adaptador de processo universal que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma conexão de processo Rd 52. É especificado para resistência à pressão de até 16 bar. As superfícies em contato com o fluido são de aço inoxidável 1.4435 (316L), com rugosidade Ra < 0,4 µm, e o produto possui aprovações EC 1935/2004, FDA, FCM JP e FCM.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Adaptador de processo universal
SKU / Part number	E33340
Marca	IFM
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Rd 52
Resistência à pressão	16 bar / 1,6 MPa
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Rugosidade da superfície	Ra < 0,4 µm / Rz = 4 µm
Classe de higiene	H4, conforme DIN 11866
Vedação incluída	Anéis O-ring; detalhes na seção de acessórios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor tenha conexão G 1 com rosca interna Aseptoflex Vario e a interface de processo seja Rd 52.
Aplicações cujo limite de pressão de operação não exceda 16 bar e cujos requisitos de material e higiene sejam compatíveis com os dados especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão do sensor exigida não for G 1 rosca interna Aseptoflex Vario ou quando a conexão de processo não for Rd 52.
Não utilizar acima do limite de pressão informado de 16 bar. Verifique no datasheet as condições completas de operação antes da instalação.

APLICAÇÕES E USO

Uso como interface mecânica entre sensor com conexão G 1 rosca interna Aseptoflex Vario e processo com conexão Rd 52; essas interfaces são especificadas na ficha do produto.
Pode ser considerado em instalações com requisitos de material em contato com o fluido de aço inoxidável 1.4435 (316L), rugosidade Ra < 0,4 µm e classe de higiene H4, desde que os requisitos do processo correspondam aos dados declarados.
A ficha informa resistência à pressão de 16 bar / 1,6 MPa; não extrapole esse limite e verifique as condições completas de operação no datasheet.
A adequação a um fluido específico não pode ser determinada apenas pelas informações disponíveis; valide a compatibilidade química das vedações e do material com o processo.

COMO ESCOLHER

Antes de comprar o E33340 IFM – Adaptador de Processo IFM Conexão de sensores Rd 52 Aseptoflex Vario 16 bar, verifique estes pontos:

Escolha o E33340 quando

A montagem exigir a transição entre conexão de sensor G 1 rosca interna Aseptoflex Vario e conexão de processo Rd 52, respeitando o limite informado de 16 bar.

Busque outro adaptador quando

A conexão do sensor ou a conexão de processo do seu conjunto for diferente de G 1 Aseptoflex Vario ou Rd 52. Confirme as interfaces requeridas no equipamento e no datasheet do fabricante.

Verifique antes de especificar

Compare os requisitos de pressão, material em contato com o fluido, rugosidade e classe de higiene da instalação com os valores declarados para este adaptador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Adaptador de processo universal	Classificação do produto na ficha do anúncio.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	E33340	Código de identificação do produto.
GTIN	4021179248617	Identificador comercial informado na ficha.
Característica	Universal	Descrição da característica cadastrada para o adaptador.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
Peso	364,5 g	Valor declarado nos atributos do catálogo.
NCM	9026.90.90	Classificação fiscal informada no catálogo.

Conexões e instalação de processo
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface especificada para o lado do sensor.
Conexão de processo	Rd 52	Interface especificada para o lado do processo.
Vedação	Anel de vedação	Tipo de vedação indicado na ficha.
Anéis de vedação incluídos	1 × (24 × 2 mm), EPDM, E30054; 1 × (38 × 2 mm), FKM; 1 × (36 × 3 mm), EPDM	Itens listados como material incluído; confirme a aplicação e o posicionamento no datasheet.
Acessórios opcionais de vedação	O-ring 1 × (24 × 2 mm), FKM, E30123; O-ring 1 × (24 × 2 mm), EPDM, FCM China, E30163; anel de vedação 1 peça, PEEK, E30124	Componentes identificados como opcionais no catálogo, não listados como incluídos.

Limites e características de pressão
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão declarado na ficha do produto.

Materiais e características da superfície
Material em contato com o fluido	1.4435, aço inoxidável / 316L	Material declarado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 µm / Rz = 4 µm	Características superficiais informadas para as superfícies em contato com o fluido.

Higiene, aprovações e conformidade
Classe de higiene	H4 conforme DIN 11866	Classe de higiene declarada segundo a norma indicada.
Aprovações e conformidades	EC 1935/2004, FDA, FCM JP, FCM, DESP	Lista de aprovações e conformidades cadastrada para o produto; consulte o datasheet para o escopo aplicável.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o produto é um adaptador mecânico de processo e não possui conexão elétrica especificada.

Processo Conexão do sensor: G 1, rosca interna Aseptoflex Vario. Conexão de processo: Rd 52.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 rosca interna Aseptoflex Vario e processo Rd 52	✓	As duas interfaces correspondem às conexões informadas para o E33340.
Conjunto com pressão de operação de até 16 bar	✓	A resistência à pressão especificada é 16 bar / 1,6 MPa; confirme as condições completas no datasheet.
Sensor com outro tipo ou dimensão de conexão	✗	A ficha identifica a conexão do sensor como G 1 rosca interna Aseptoflex Vario; outra interface não está especificada como compatível.
Processo com conexão diferente de Rd 52	✗	A conexão de processo especificada para este modelo é Rd 52.
Aplicação que exige pressão superior a 16 bar	✗	A pressão excederia o limite informado para o produto.

INSTALAÇÃO

Como instalar o E33340 IFM – Adaptador de Processo IFM Conexão de sensores Rd 52 Aseptoflex Vario 16 bar

Confirme que a conexão do sensor é G 1 rosca interna Aseptoflex Vario e que o processo utiliza conexão Rd 52.
Verifique no datasheet se pressão, materiais, higiene e condições de processo são compatíveis com a instalação.
Inspecione o adaptador e identifique os anéis de vedação incluídos necessários conforme a montagem indicada pelo fabricante.
Confira o estado e o posicionamento das superfícies de vedação antes de montar; não utilize anéis danificados.
Monte as conexões alinhadas, sem forçar ou cruzar as roscas, seguindo as instruções do fabricante para o conjunto.
Após a montagem, inspecione a vedação e verifique a instalação conforme os procedimentos de segurança e operação da planta.

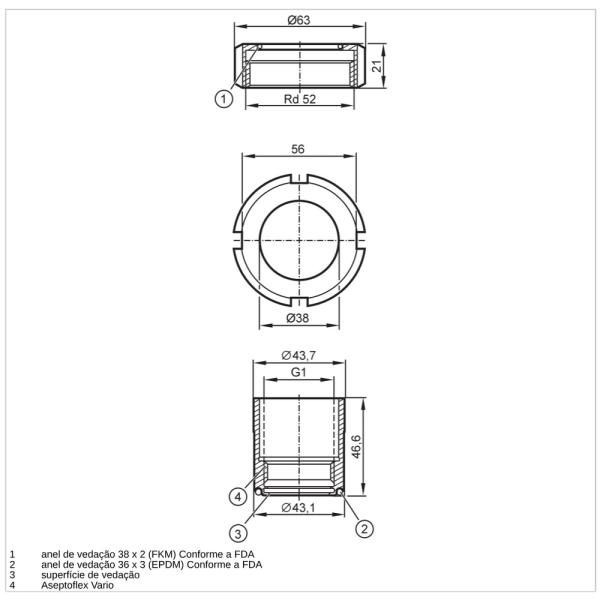

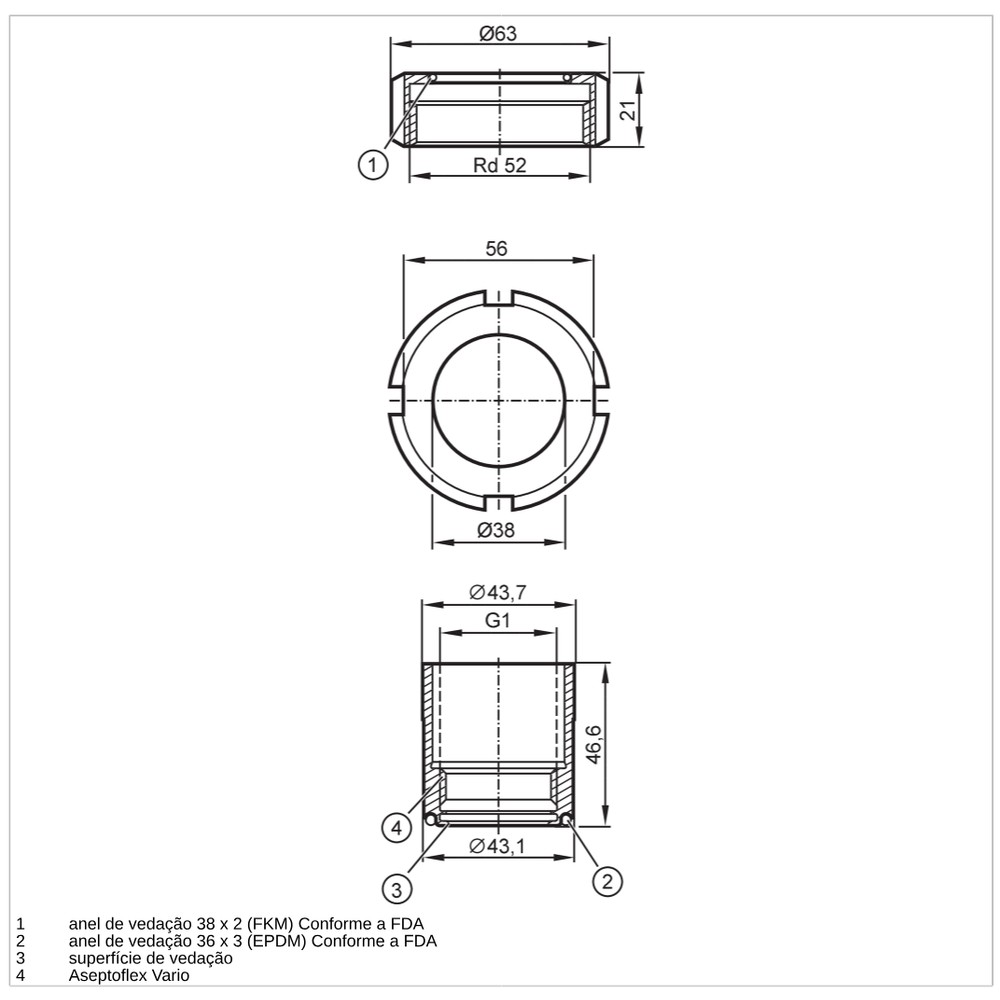

Desenho Dimensional

ACESSÓRIOS

Incluído: O-ring 1 × (24 × 2 mm), EPDM, E30054.
Incluído: O-ring 1 × (38 × 2 mm), FKM.
Incluído: O-ring 1 × (36 × 3 mm), EPDM.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na interface montada.	Anel de vedação ausente, danificado, inadequado para a montagem ou mal posicionado.	Despressurize o conjunto com segurança e confira a presença, condição e posição do anel conforme o datasheet.
O adaptador não acopla ao sensor.	A conexão do sensor do conjunto não corresponde a G 1 rosca interna Aseptoflex Vario.	Confirme a designação da conexão do sensor e compare com a especificação do E33340 antes de reapertar.
O adaptador não acopla à tubulação ou ao equipamento de processo.	A interface do processo não corresponde a Rd 52.	Verifique a identificação da conexão do processo na instalação e compare com o desenho dimensional do produto.
Deformação, vazamento ou falha após aumento de pressão.	A pressão de operação pode ter excedido a resistência declarada de 16 bar.	Confira a pressão real do sistema e os registros de operação; não exceda o limite especificado e consulte o datasheet para as condições aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E33340 (PT-BR) (Datasheet) Desenho em escala E33340 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33340 e quais conexões ele une?

É um adaptador de processo universal que une a conexão do sensor G 1 rosca interna Aseptoflex Vario à conexão de processo Rd 52.

O que acompanha o adaptador?

A ficha lista três O-rings incluídos: 24 × 2 mm em EPDM, 38 × 2 mm em FKM e 36 × 3 mm em EPDM. Consulte o datasheet para identificar a vedação adequada à montagem.

Este modelo serve para sensor com conexão diferente de G 1 Aseptoflex Vario?

A conexão especificada para o lado do sensor é G 1 rosca interna Aseptoflex Vario. A ficha não confirma compatibilidade com outras conexões.

Posso usar o E33340 em processo com conexão diferente de Rd 52?

A conexão de processo indicada é Rd 52. Para outra interface, confirme a especificação do adaptador necessário antes da compra.

O que verificar se houver vazamento depois da montagem?

Com o sistema despressurizado, confira se o O-ring correto está presente, íntegro e posicionado conforme a montagem do fabricante. Verifique também o alinhamento das conexões.

O que pode causar dificuldade para rosquear o adaptador no sensor?

Uma causa provável é a incompatibilidade entre a conexão do sensor e G 1 rosca interna Aseptoflex Vario. Confirme a conexão antes de reaplicar força.

É melhor comprar o adaptador com as vedações incluídas ou escolher O-rings avulsos?

O E33340 é listado com três O-rings incluídos; o catálogo também identifica opções de vedação avulsas. Selecione a vedação conforme a montagem e a compatibilidade exigida pelo processo, consultando o datasheet.

Quando devo escolher outro adaptador em vez do E33340?

Escolha outra opção se o conjunto exigir conexão de sensor diferente de G 1 rosca interna Aseptoflex Vario ou conexão de processo diferente de Rd 52. Também não exceda a resistência à pressão especificada de 16 bar.

Que cuidado devo ter durante a instalação?

Confirme as duas interfaces, inspecione e posicione as vedações conforme o fabricante e monte sem cruzar ou forçar as roscas. Consulte o desenho dimensional e o datasheet antes da instalação.

O E33340 precisa de ligação elétrica ou comunicação com o sensor?

Não. O E33340 é um adaptador mecânico de processo; a ficha não especifica conexão elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Sistema de conexão identificado na ficha para o lado do sensor; neste modelo, especificado como G 1 com rosca interna (Ref.: Conexão do sensor).

Rd 52

Designação da conexão de processo especificada para este adaptador (Ref.: Conexão de processo).

Parâmetro de rugosidade média aritmética da superfície; informado como Ra < 0,4 µm (Ref.: Rugosidade da superfície).

DIN 11866 H4

Classificação de higiene indicada para o produto segundo a norma DIN 11866 (Ref.: Classe de higiene H4).

1.4435 / 316L

Designação do aço inoxidável informado para as superfícies em contato com o fluido (Ref.: Materiais em contato com o fluido).
