Adaptador de Processo Clamp DIN 11864 DN50 IFM E33309

Pré-visualizar: E33309 IFM - Adaptador de Processo Clamp Conexão de Sensor Aseptoflex DIN 11864 DN50 25bar

E33309 IFM - Adaptador de Processo Clamp Conexão de Sensor Aseptoflex DIN 11864 DN50 25bar

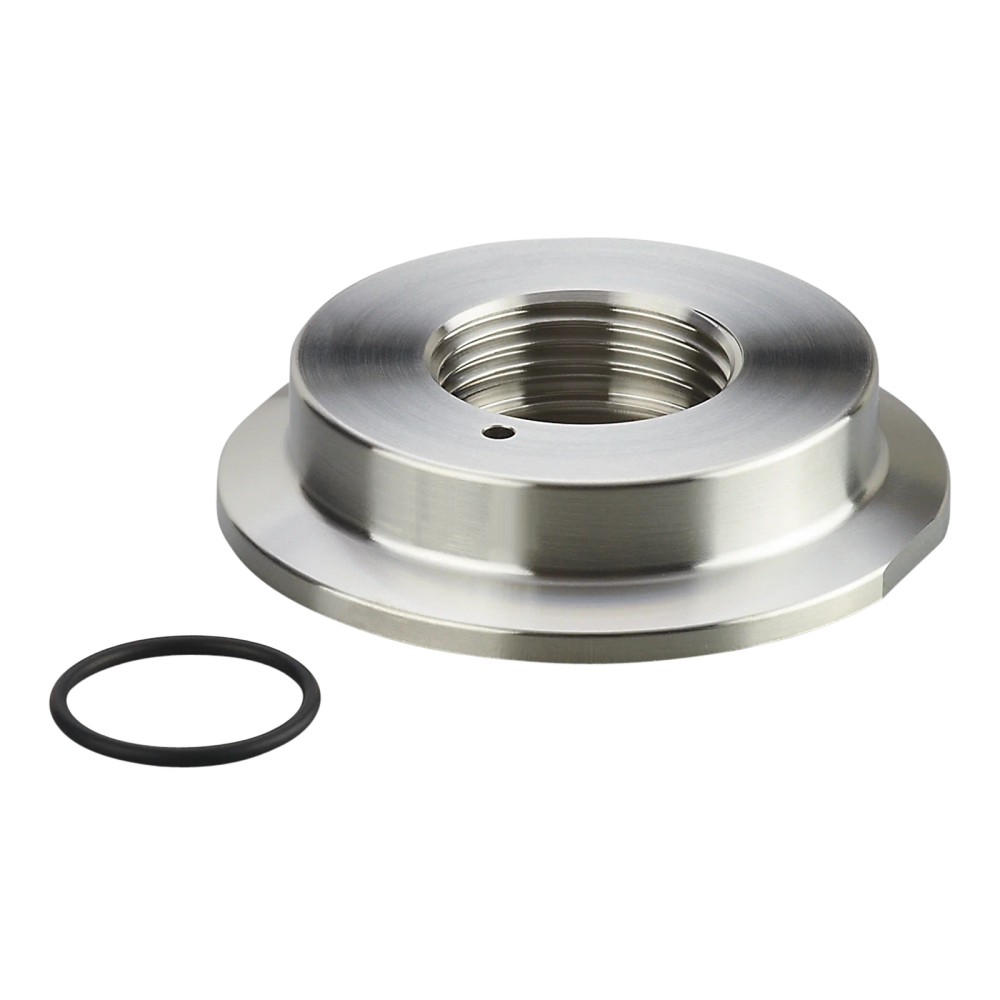

Imagem meramente ilustrativa

R$ 1.510,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33309
EAN: 4021179305891
NCM do produto: 90269090

Destaques do Produto Tipo de conexão Clamp...mais

Fechar menu

Saiba mais sobre: "E33309 IFM - Adaptador de Processo Clamp Conexão de Sensor Aseptoflex DIN 11864 DN50 25bar"

Destaques do Produto

Tipo de conexão

Clamp DN50

Norma técnica

DIN 11864

Pressão máxima

25 bar

Material

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E33309 IFM - Adaptador de Processo Clamp Conexão de Sensor Aseptoflex DIN 11864 DN50 25bar

O E33309 é um adaptador de processo fabricado em aço inoxidável 316L, desenvolvido para integrar sensores IFM com conexão Aseptoflex a sistemas Clamp DN50. Ele atende rigorosas normas sanitárias, como EHEDG e 3-A, sendo ideal para aplicações onde a higiene é crítica. Suporta pressões de até 25 bar, garantindo robustez e confiabilidade na medição de processos.

PRINCIPAIS ESPECIFICAÇÕES

Código do Produto	E33309
Conexão de Processo	Clamp DN50 (77,5 mm)
Conexão de Sensor	G 1 Aseptoflex Vario
Material	Aço inox 316L (1.4435)
Pressão Máxima	25 bar
Certificações	EHEDG, 3-A, FDA
Rugosidade Ra	< 0,4 µm
Peso	380,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores com conexão G 1 Aseptoflex Vario.
Processos industriais que exigem normas de higiene EHEDG e 3-A.
Ambientes com requisitos de rugosidade de superfície Ra < 0,4 µm.

⚠ Considere outro se precisa de:

Instalação em tubulações com pressões superiores a 25 bar.
Uso em sistemas que não utilizam a interface Clamp DIN 11864 DN50.
Montagem sem o O-ring EPDM fornecido ou com vedações incompatíveis com o produto químico do processo.

APLICAÇÕES E USO

Indústria alimentícia para conexão de sensores em tubulações sanitárias.
Processos que utilizam padrões de limpeza SIP/CIP (Cleaning-in-Place).
Ambientes laboratoriais que requerem certificação FDA e conformidade de materiais.

COMO ESCOLHER

Antes de comprar o E33309 IFM - Adaptador de Processo Clamp Conexão de Sensor Aseptoflex DIN 11864 DN50 25bar, verifique estes pontos:

Quando escolher este modelo

Escolha o E33309 quando precisar de um adaptador higiênico para integrar sensores G 1 Aseptoflex Vario em tubulações Clamp DIN 11864 DN50, garantindo conformidade com normas sanitárias.

Quando buscar outra opção

Busque alternativas se o seu processo utilizar um padrão de conexão diferente de Clamp DN50 (ex: roscas BSP ou flanges ANSI) ou se a pressão de operação for superior a 25 bar.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do corpo	1.4435 (aço inoxidável 316L)	Material de alta resistência à corrosão, padrão para indústria de alimentos.
Rugosidade da superfície	Ra < 0,4 µm / Rz = 4 µm	Define o acabamento higiênico para evitar contaminação.

Performance e Conexões
Conexão de processo	Clamp DN50 Ø 77,5 mm	Interface de conexão ao processo, norma DIN 11864.
Conexão do sensor	G 1 Rosca interna Aseptoflex Vario	Interface de acoplamento para a linha de sensores IFM.
Resistência à pressão	25 bar	Limite máximo de pressão de operação admissível.

Aprovações
Certificações	EC1935/2004, FDA, EHEDG, 3-A	Aprovações para contato direto com alimentos e processos sanitários.

COMPATIBILIDADE

Comunicação

• Não aplicável (componente mecânico passivo)

Conexões

Elétrica Não aplicável (mecânico)

Processo Clamp DN50 (DIN 11864)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com necessidade de higienização EHEDG	✓	O produto possui design aprovado para ambientes higiênicos.
Pressão operacional de 30 bar	✗	Excede o limite de 25 bar do adaptador.
Conexão em tubulação DN50 Clamp DIN 11864	✓	Especificação compatível com a norma técnica do produto.

INSTALAÇÃO

Como instalar o E33309 IFM - Adaptador de Processo Clamp Conexão de Sensor Aseptoflex DIN 11864 DN50 25bar

Limpe a área de instalação e a rosca do sensor.
Instale o O-ring EPDM (E30054) na ranhura adequada do sensor.
Insira o sensor na conexão G 1 interna do adaptador.
Rosqueie o sensor manualmente até sentir o fim do curso.
Posicione o adaptador na tubulação Clamp DN50.
Fixe o conjunto usando a braçadeira Clamp padrão com a vedação adequada.

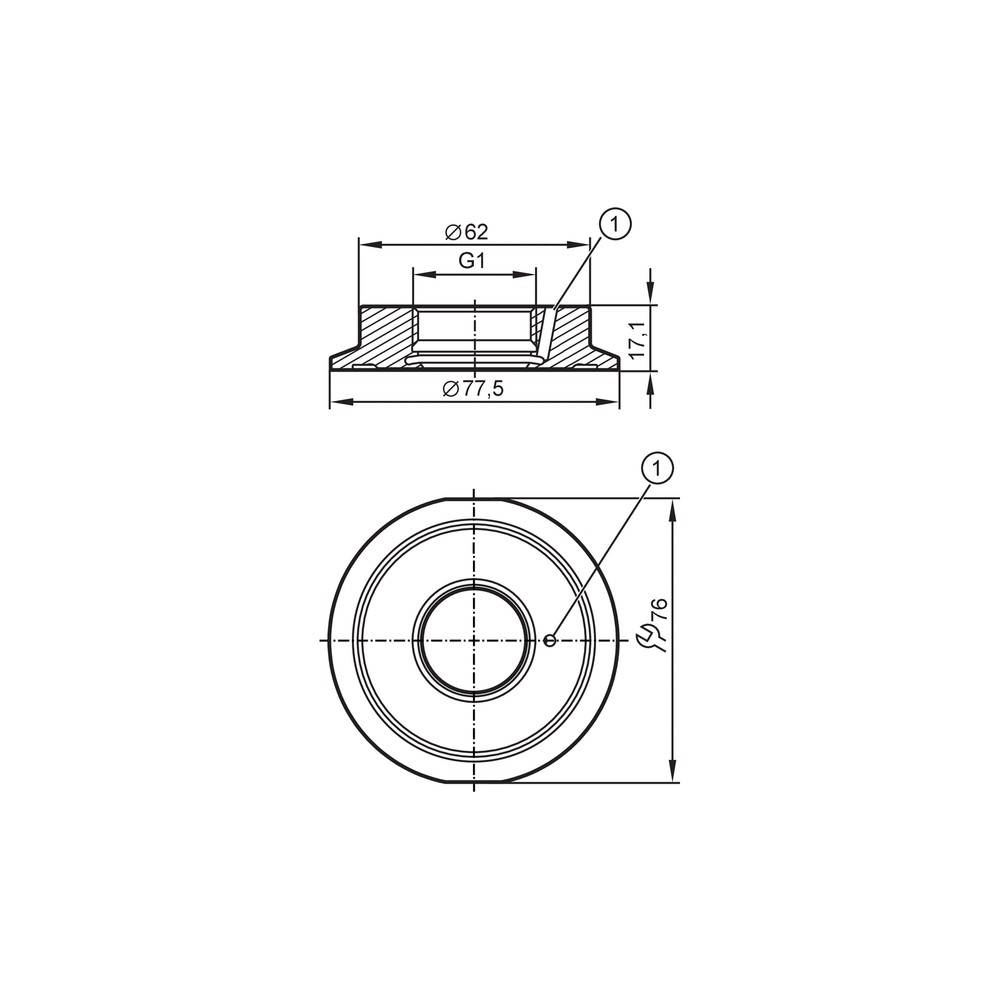

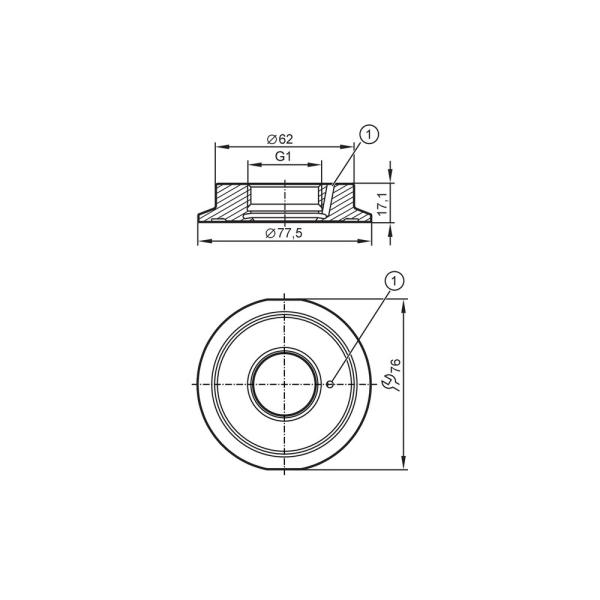

Desenho Dimensional

ACESSÓRIOS

O-ring: 1 x (24 x 2 mm), EPDM, E30054 (Incluso)
O-ring: 1 x (24 x 2 mm), FKM, E30123 (Opcional)
O-ring: 1 x (24 x 2 mm), EPDM, FCM China, E30163 (Opcional)
Dichtungsring: 1, PEEK, E30124 (Opcional)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no ponto de conexão entre sensor e adaptador.	Uso de O-ring incorreto ou ressecado.	Inspecione a integridade do O-ring E30054 e a presença de sujidade na rosca.
Dificuldade na montagem ou vedação ineficaz.	Aperto excessivo ou desalinhamento na instalação.	Verifique se a rosca Aseptoflex está limpa e o alinhamento da conexão Clamp.
Deformação do corpo do adaptador ou falha de vedação.	Pressão do sistema excedendo o limite nominal.	Confirme se a pressão operacional do processo está abaixo de 25 bar.
Degradação do O-ring após curto período de uso.	Incompatibilidade química do material de vedação.	Verifique a compatibilidade química do EPDM com os produtos químicos do processo.

DOCUMENTAÇÃO TÉCNICA

Datasheet E33309 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve este adaptador de processo?

O adaptador de processo E33309 é um componente mecânico projetado para integrar sensores com conexão G 1 Aseptoflex Vario a sistemas de tubulação com conexão Clamp DIN 11864 DN50.

O que vem na caixa ao comprar este adaptador?

O produto acompanha um O-ring de EPDM (24x2mm), código E30054, para garantir a vedação estanque entre o sensor e o adaptador.

Posso utilizar este adaptador em tubulações Clamp diferentes de DN50?

Não, este modelo é específico para conexões Clamp DIN 11864 DN50. Não deve ser instalado em conexões de rosca padrão ou outros diâmetros de clamp (como DN25 ou DN40), pois não haverá vedação adequada.

Existe alguma limitação de pressão para este adaptador?

Não é adequado para aplicações com pressões superiores a 25 bar, pois o limite de resistência mecânica do conjunto pode ser comprometido.

Por que está vazando fluido na conexão entre o sensor e o adaptador?

Verifique se o sensor está com a rosca Aseptoflex Vario limpa e se o O-ring não apresenta cortes ou deformações, o que causaria vazamentos no processo.

Quais sinais indicam que o adaptador foi instalado incorretamente?

O sintoma geralmente envolve oscilação na leitura do sensor ou falta de estanqueidade; a causa provável é a montagem inadequada do O-ring ou a utilização de um selante não compatível com o material do processo.

Devo optar por este adaptador original ou por um genérico?

Este adaptador é uma solução dedicada para sensores Aseptoflex Vario da IFM. Alternativas genéricas de mercado muitas vezes não garantem a higiene necessária (EHEDG/3-A) exigida em processos alimentícios.

Qual a vantagem de comprar este adaptador versus um kit completo?

Este adaptador é uma peça única, enquanto kits de adaptação podem incluir vedações sobressalentes ou materiais diferentes; se você já possui o sensor, o E33309 é a solução direta.

Qual o cuidado principal na instalação deste adaptador?

O aperto deve ser manual ou com ferramenta compatível até o limite indicado, garantindo que o O-ring de EPDM esteja perfeitamente assentado na ranhura para evitar danos mecânicos.

Como posso verificar a procedência deste componente?

A IFM garante a conformidade com normas como EHEDG e 3-A para este adaptador, sendo o faturamento e a logística realizados pela própria IFM, assegurando a procedência original do componente.

GLOSSÁRIO TÉCNICO

Clamp DIN 11864

Padrão de conexão sanitária utilizado na indústria alimentícia e farmacêutica para garantir conexões estéreis. (Ref.: Norma DIN 11864)

Aseptoflex Vario

Interface mecânica da IFM projetada para montagem higiênica e flexível de sensores em processos. (Ref.: Conexão do Sensor)

EHEDG

European Hygienic Engineering & Design Group, que certifica equipamentos para operação segura em ambientes higiênicos. (Ref.: Aprovações)

Rugosidade (Ra)

Medida da aspereza da superfície; valor baixo (0,4 µm) indica superfície lisa para evitar acúmulo de resíduos. (Ref.: Acabamento)

3-A

Padrão internacional de design sanitário para equipamentos de processamento de alimentos e laticínios. (Ref.: Certificações)
