Adaptador de Processo SMS DN50 IFM E33298 Aço Inox

Pré-visualizar: E33298 IFM - Adaptador de Processo SMS DN50 Conexão de Sensores Aseptoflex Aço Inox 316L 25 bar

E33298 IFM - Adaptador de Processo SMS DN50 Conexão de Sensores Aseptoflex Aço Inox 316L 25 bar

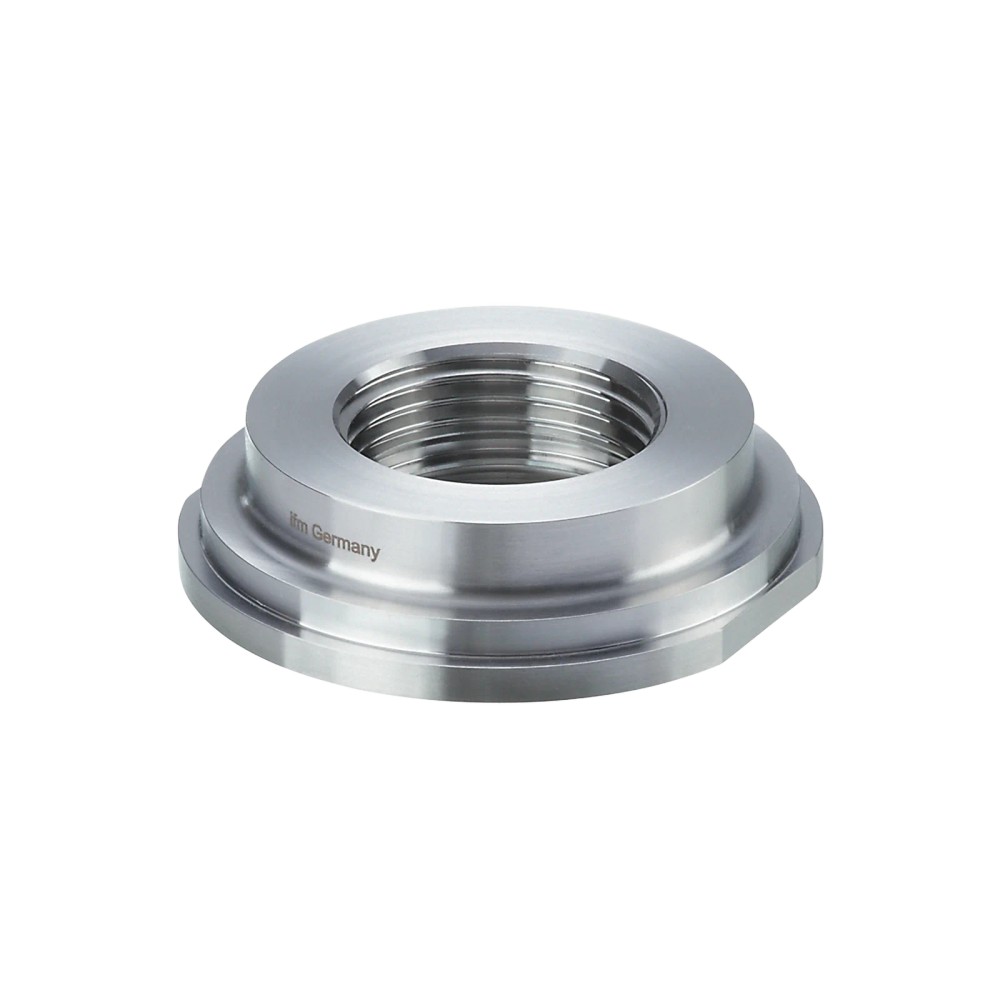

Imagem meramente ilustrativa

R$ 706,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33298
EAN: 4021179365086
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33298 IFM - Adaptador de Processo SMS DN50 Conexão de Sensores Aseptoflex Aço Inox 316L 25 bar"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

União roscada SMS DN50 (2”), Ø 65 mm

Material do corpo

Aço inoxidável 1.4435 (316L)

Pressão informada

25 bar / 4 MPa

Vedação incluída

O-Ring 24 × 2 mm, EPDM

Classe de higiene informada

H4 conforme DIN 11866

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo IFM E33298 para União Roscada SMS DN50 (2”), Conexão de Sensor Aseptoflex Vario, Aço Inoxidável 316L, 25 bar

O IFM E33298 é um adaptador de processo que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma união roscada SMS DN50 (2”). Seu corpo é de aço inoxidável 1.4435 (316L), e a resistência à pressão informada é de 25 bar. O produto acompanha um O-Ring de EPDM, tamanho 24 × 2 mm. A ficha também informa rugosidade Ra < 0,4 µm e classe de higiene H4 conforme DIN 11866.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM E33298
Tipo	Adaptador de processo para união roscada SMS
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	União roscada SMS DN50 (2”), Ø 65 mm
Material	Aço inoxidável 1.4435 (316L)
Resistência à pressão	25 bar / 4 MPa
Vedação incluída	O-Ring 24 × 2 mm, EPDM
Superfície	Ra < 0,4 µm / Rz = 4 µm
Classe de higiene	H4, de acordo com DIN 11866
Aprovações e certificações informadas	EC 1935/2004; FDA; FCM JP; ADI-FREE; FCM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor tenha conexão G 1, rosca interna Aseptoflex Vario, e o processo utilize união roscada SMS DN50 (2”), Ø 65 mm.
Aplicações em que o material 1.4435 (316L), a vedação EPDM fornecida e os limites declarados de pressão, acabamento e classe de higiene atendam aos requisitos do projeto.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão do sensor ou a conexão de processo exigida diferir das interfaces informadas; a ficha não declara adaptadores ou compatibilidade com outras interfaces.
Não utilizar acima da resistência à pressão informada de 25 bar / 4 MPa. Verifique também se a vedação EPDM incluída é adequada às condições específicas do processo; a ficha não informa limites de temperatura ou compatibilidade química.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: adaptação de processo para unir um sensor com rosca interna G 1 Aseptoflex Vario a uma conexão de processo SMS DN50 (2”).
Possibilidade de uso em processo que exija material 1.4435 (316L), acabamento Ra < 0,4 µm / Rz = 4 µm e classe de higiene H4: confirme que os requisitos do equipamento e do processo correspondem aos valores declarados.
Limitação operacional: a resistência à pressão informada é 25 bar / 4 MPa. A ficha disponível não especifica temperatura de operação nem compatibilidade química; verifique esses aspectos na documentação oficial e com base no fluido utilizado.
A ficha lista aprovações e certificações, mas não detalha nesta informação o escopo de cada uma; consulte o datasheet do fabricante para validar a aplicação pretendida.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo IFM E33298 para União Roscada SMS DN50 (2”), Conexão de Sensor Aseptoflex Vario, Aço Inoxidável 316L, 25 bar, verifique estes pontos:

Escolha o E33298 quando

A montagem exigir a interface de sensor G 1 interna Aseptoflex Vario e a conexão de processo SMS DN50 (2”), Ø 65 mm. Confirme que a pressão de operação não ultrapasse 25 bar / 4 MPa e que o O-Ring EPDM fornecido seja compatível com o meio e as condições do processo.

Procure outra configuração quando

O sensor exigir uma conexão diferente de G 1 interna Aseptoflex Vario ou o processo exigir uma conexão diferente de SMS DN50 (2”). A ficha não especifica adaptadores para essas interfaces nem fornece limites de temperatura ou compatibilidade química; valide esses requisitos na documentação do fabricante antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Identificação informada para o produto.
Modelo e SKU	E33298	Código do produto indicado no anúncio e na ficha.
Part number	E33298	Número de peça informado.
GTIN	4021179365086	Identificador comercial informado.
Tipo de produto	Adaptador de processo para união roscada SMS	Função indicada na ficha.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.
Peso	264,6 g	Valor informado no conjunto de atributos do catálogo.

Conexões e dados mecânicos
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica no lado do sensor.
Conexão de processo	União roscada SMS DN50 (2”), Ø 65 mm	Interface mecânica no lado do processo.
Material	1.4435 (aço inoxidável / 316L)	Material informado para o adaptador.
Resistência à pressão	25 bar / 4 MPa	Limite declarado na ficha; não exceder.
Tipo de vedação	Anel de vedação	Tipo de vedação indicado nos atributos do produto.
Vedação incluída	1 O-Ring 24 × 2 mm, EPDM, E30054	Componente incluído conforme ficha.
Característica da superfície	Ra < 0,4 µm / Rz = 4 µm	Valores de acabamento superficial informados.
Classe de higiene	H4, de acordo com DIN 11866	Classificação declarada na ficha.

Aprovações e conformidade informadas
Aprovações e certificações	EC 1935/2004; FDA; FCM JP; ADI-FREE; FCM	Relação de aprovações e certificações apresentada no anúncio; consultar a documentação do fabricante para escopo e condições de aplicação.

Acessórios opcionais identificados
O-Ring opcional	1 × 24 × 2 mm, FKM, E30123	Acessório opcional listado na ficha; não indicado como incluído.
O-Ring opcional	1 × 24 × 2 mm, EPDM, FCM China, E30163	Acessório opcional listado na ficha; não indicado como incluído.
Anel de vedação opcional	1 unidade, PEEK, E30124	Acessório opcional listado na ficha; não indicado como incluído.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: trata-se de um adaptador de processo mecânico, sem conexão elétrica especificada na ficha.

Processo Lado do processo: união roscada SMS DN50 (2”), Ø 65 mm. Lado do sensor: G 1, rosca interna Aseptoflex Vario.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1, rosca interna Aseptoflex Vario, instalado em processo com união roscada SMS DN50 (2”), Ø 65 mm.	✓	As duas interfaces mecânicas correspondem às conexões especificadas para o adaptador.
Processo com pressão de operação dentro do limite informado de até 25 bar / 4 MPa.	✓	A ficha declara resistência à pressão de 25 bar / 4 MPa; os demais requisitos da aplicação também devem ser verificados.
Sensor com conexão diferente de G 1 interna Aseptoflex Vario ou processo com conexão diferente de SMS DN50 DN50 (2”).	✗	As interfaces mecânicas não correspondem às especificadas para este adaptador. A ficha não informa compatibilidade por meio de adaptadores.
Aplicação que exige conexão elétrica, protocolo de comunicação ou pinagem.	✗	O E33298 é um adaptador mecânico; a ficha não especifica componentes elétricos ou protocolos.
Aplicação com pressão superior a 25 bar / 4 MPa.	✗	A pressão excede a resistência à pressão declarada para o produto.

INSTALAÇÃO

Como instalar o Adaptador de Processo IFM E33298 para União Roscada SMS DN50 (2”), Conexão de Sensor Aseptoflex Vario, Aço Inoxidável 316L, 25 bar

Confirme que a conexão do sensor corresponde a G 1, rosca interna Aseptoflex Vario, e que a conexão de processo corresponde a SMS DN50 (2”), Ø 65 mm.
Verifique a pressão prevista para o processo em relação ao limite declarado de 25 bar / 4 MPa.
Confira se a vedação EPDM incluída é adequada ao fluido e às condições de operação; a ficha não fornece limites de temperatura ou compatibilidade química.
Inspecione o adaptador, as interfaces e o O-Ring antes da montagem; não instale componentes danificados ou contaminados.
Monte as conexões de acordo com o procedimento aplicável ao equipamento e à instalação. Consulte o datasheet do fabricante para orientações específicas de montagem e aperto.
Após a montagem, verifique a vedação e a estanqueidade conforme o procedimento de comissionamento da instalação, sem exceder os limites declarados.

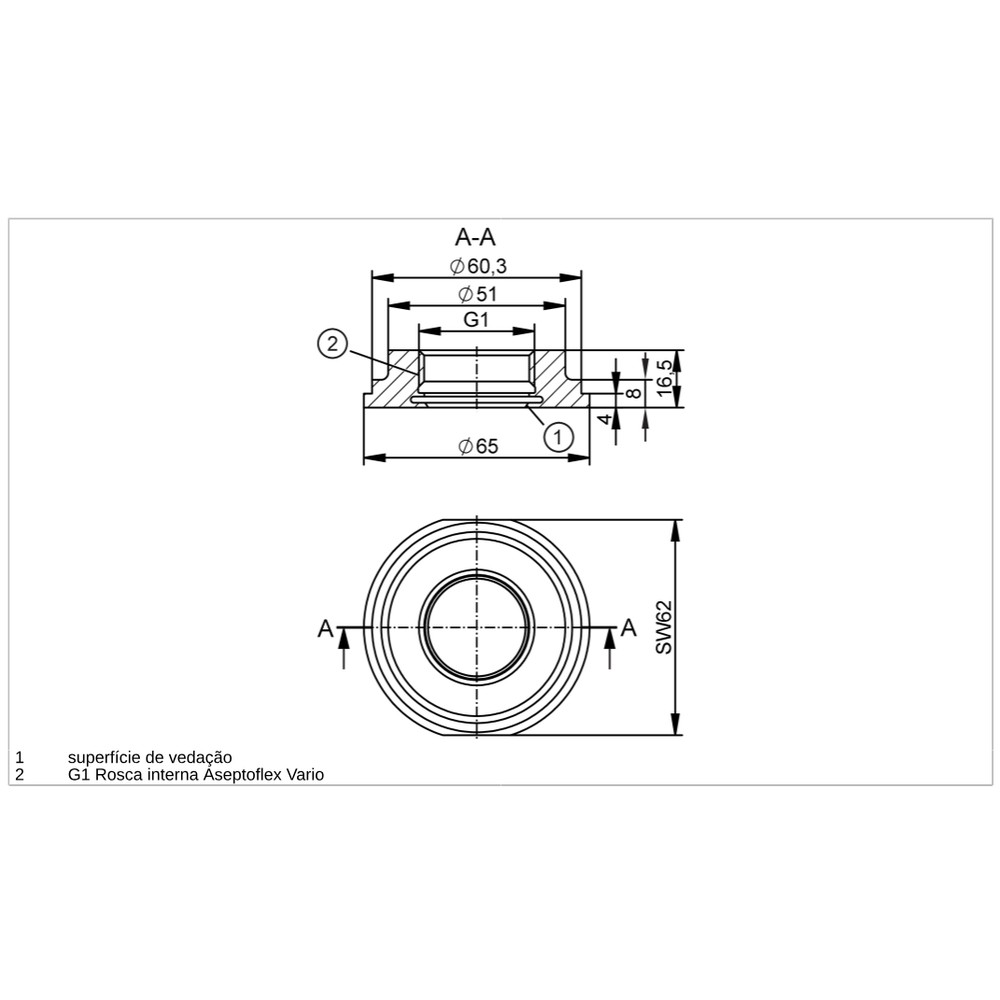

Desenho Dimensional

ACESSÓRIOS

Incluído: 1 O-Ring 24 × 2 mm, EPDM, código E30054.
O-Ring opcional: 24 × 2 mm, FKM, código E30123.
O-Ring opcional: 24 × 2 mm, EPDM, FCM China, código E30163.
Anel de vedação opcional: PEEK, código E30124.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na região da conexão após a montagem.	O-Ring ausente, danificado, inadequado às condições do processo ou incorretamente assentado; a ficha não permite determinar a causa sem inspeção.	Despressurize a instalação conforme o procedimento de segurança, inspecione o assentamento e o estado do O-Ring e confirme se o material é adequado ao fluido e às condições de operação.
O sensor não pode ser montado na interface do adaptador.	Conexão do sensor diferente da rosca interna G 1 Aseptoflex Vario especificada.	Confira a especificação de conexão do sensor e compare-a com a interface indicada na ficha do E33298 antes de aplicar força ou tentar adaptar a rosca.
O adaptador não encaixa na conexão da tubulação.	A conexão de processo da instalação pode não corresponder à união roscada SMS DN50 (2”), Ø 65 mm.	Verifique a designação e as dimensões da conexão de processo instalada e compare-as com os dados do produto.
A aplicação excede o limite de pressão do adaptador.	Pressão do processo superior à resistência à pressão declarada de 25 bar / 4 MPa.	Confira a pressão de operação e os dados de projeto da instalação; não opere acima do limite informado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33298 (PT-BR) (Datasheet) Desenho em escala IFM E33298 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o adaptador IFM E33298?

Ele adapta a conexão de um sensor G 1 interna Aseptoflex Vario a uma conexão de processo SMS DN50 (2”). É um componente mecânico, sem função elétrica especificada.

O que acompanha o E33298?

A ficha informa um O-Ring de 24 × 2 mm em EPDM, código E30054. Os outros anéis listados são acessórios opcionais.

Posso usar esse adaptador com uma conexão de processo diferente de SMS DN50?

A ficha especifica união roscada SMS DN50 (2”), Ø 65 mm. Não informa compatibilidade com outros padrões ou interfaces.

Este adaptador serve para um sensor com conexão diferente de G 1 Aseptoflex Vario?

A conexão do sensor especificada é G 1, rosca interna Aseptoflex Vario. A ficha não declara compatibilidade com outras conexões.

O que verificar se houver vazamento depois da montagem?

Confira o assentamento e o estado do O-Ring e confirme se a vedação é compatível com o fluido e as condições do processo. Faça a inspeção com a instalação despressurizada conforme o procedimento de segurança aplicável.

O que verificar se o sensor não rosquear no adaptador?

Compare a conexão do sensor com a especificação G 1, rosca interna Aseptoflex Vario. Não force a montagem se as interfaces não corresponderem.

Quando devo escolher o E33298 em vez de outro adaptador?

Escolha-o quando as interfaces necessárias forem G 1 interna Aseptoflex Vario no lado do sensor e SMS DN50 (2”), Ø 65 mm no lado do processo. Para outras interfaces, consulte um modelo cuja ficha declare a conexão exigida.

Posso substituir o O-Ring EPDM por um dos anéis opcionais?

A ficha lista opções em FKM, EPDM FCM China e PEEK, mas não informa as condições de processo adequadas para cada material. Verifique compatibilidade química e operacional na documentação do fabricante antes de selecionar uma alternativa.

Há algum cuidado específico durante a instalação?

Confirme as interfaces, o limite de pressão e a adequação da vedação antes da montagem. Consulte o datasheet do fabricante para instruções específicas de montagem e aperto, não detalhadas nas informações disponíveis.

O produto tem conexão elétrica ou exige pinagem?

Não: o E33298 é um adaptador de processo mecânico e a ficha não especifica conexão elétrica, pinagem ou protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de conexão do sensor indicado para a rosca interna G 1 do adaptador. (Ref.: conexão do sensor G 1, rosca interna Aseptoflex Vario.)

SMS DN50

Conexão de processo especificada para o adaptador; DN50 corresponde à designação indicada como 2” na ficha. (Ref.: união roscada SMS DN50 (2”), Ø 65 mm.)

EPDM

Material do O-Ring fornecido com o produto. A compatibilidade com o fluido e as condições de operação deve ser verificada para cada aplicação. (Ref.: O-Ring 24 × 2 mm, EPDM.)

Rugosidade Ra

Parâmetro de acabamento superficial informado para a superfície do adaptador. (Ref.: Ra < 0,4 µm.)

DIN 11866 H4

Classificação de higiene declarada para o adaptador de acordo com DIN 11866. (Ref.: classe de higiene H4.)
