Adaptador de Processo IFM E33297

Pré-visualizar: E33297 IFM - Adaptador de Processo IFM para União Roscada SMS DN40 1.5 pol Aço Inox 316L

E33297 IFM - Adaptador de Processo IFM para União Roscada SMS DN40 1.5 pol Aço Inox 316L

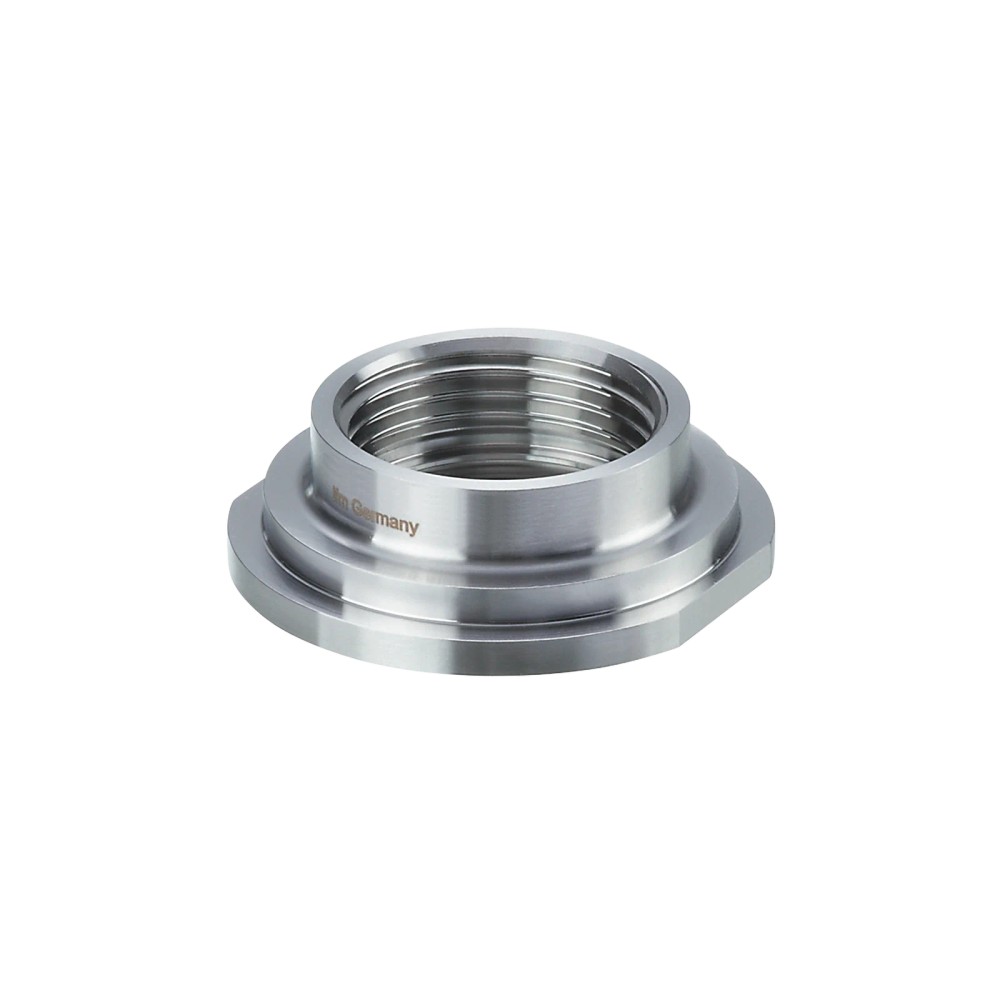

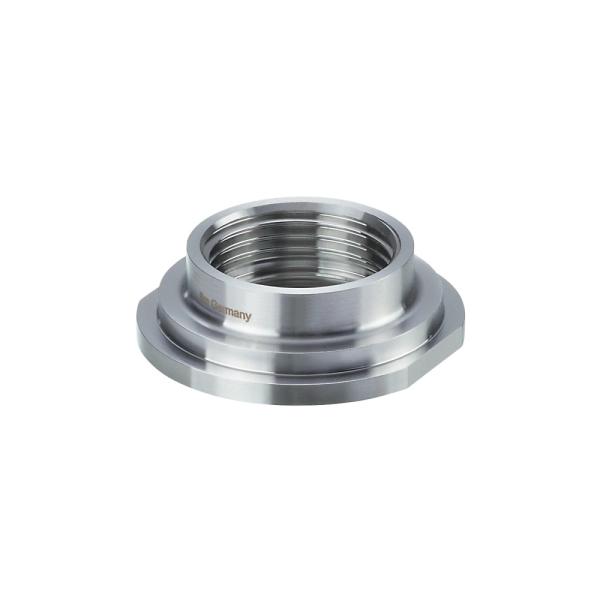

Imagem meramente ilustrativa

R$ 615,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33297
EAN: 4021179365093
NCM do produto: 90269090

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "E33297 IFM - Adaptador de Processo IFM para União Roscada SMS DN40 1.5 pol Aço Inox 316L"

Destaques do Produto

Conexão de processo

SMS DN40 (1,5 pol), Ø 55 mm

Conexão do sensor

G 1 interna Aseptoflex Vario

Material

Aço inoxidável 1.4435 (316L)

Limite de pressão informado

40 bar (4 MPa)

Vedação fornecida

O-ring EPDM, 24 × 2 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo IFM E33297 para União Roscada SMS DN40 (1,5 pol), aço inoxidável 316L

O IFM E33297 é um adaptador de processo para conectar sensores com rosca interna G 1 Aseptoflex Vario a uma união roscada SMS DN40. É fabricado em aço inoxidável 316L e possui resistência à pressão de até 40 bar. O conjunto inclui um O-ring de EPDM de 24 × 2 mm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E33297
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	União roscada SMS DN40 (1,5 pol), Ø 55 mm
Material	Aço inoxidável 1.4435 (316L)
Resistência à pressão	40 bar (4 MPa)
Vedação incluída	O-ring EPDM, 24 × 2 mm
Rugosidade superficial	Ra < 0,4 µm; Rz = 4 µm
Classe de higiene	H4, conforme DIN 11866
Certificações e declarações informadas	EC 1935/2004, FDA, FCM JP, ADI-FREE e FCM
Peso	139,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que exijam a interface entre um sensor com conexão G 1 interna Aseptoflex Vario e uma união roscada SMS DN40 (1,5 pol), Ø 55 mm.
Aplicações em que o material 1.4435 (316L), a vedação EPDM fornecida e os limites de pressão e higiene informados atendam aos requisitos do processo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo necessária não for SMS DN40 (1,5 pol), Ø 55 mm, ou quando a conexão do sensor não for G 1 interna Aseptoflex Vario.
Não utilizar se a pressão de operação exigida ultrapassar 40 bar (4 MPa).
Não especificar a vedação EPDM fornecida sem verificar sua adequação ao fluido e às condições reais do processo; a ficha não informa compatibilidade química ou faixa de temperatura.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: adaptação mecânica de um sensor com rosca interna G 1 Aseptoflex Vario a uma conexão de processo SMS DN40 (1,5 pol), Ø 55 mm.
Possibilidade de uso em processos que demandem componentes em aço inoxidável 316L e as conformidades declaradas; confirmar no datasheet se as condições específicas do processo estão cobertas.
A pressão da instalação deve permanecer dentro do limite informado de 40 bar (4 MPa). A ficha fornecida não especifica temperatura de operação nem compatibilidade química detalhada da vedação EPDM.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo IFM E33297 para União Roscada SMS DN40 (1,5 pol), aço inoxidável 316L, verifique estes pontos:

Escolha o E33297 quando

O conjunto precisar fazer a transição entre conexão de sensor G 1 interna Aseptoflex Vario e união roscada SMS DN40 (1,5 pol), Ø 55 mm, dentro do limite de pressão informado de 40 bar.

Avalie outra configuração quando

A instalação exigir outro padrão ou dimensão de conexão, pressão superior a 40 bar, ou uma vedação diferente da EPDM fornecida. Confirme a compatibilidade do material da vedação com o fluido e as condições do processo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo	ADAPT IFM-SMS DN40/1.5 O-RG	Designação do modelo informada para o adaptador.
SKU / Part number	E33297	Código de identificação do produto.
GTIN	4021179365093	Código comercial informado no anúncio.
Quantidade por embalagem	1 peça	Quantidade declarada para a embalagem.
Categoria	Acessórios; adaptador de processo	Classificação do produto no anúncio.
NCM	9026.90.90	Código fiscal informado nos dados do produto.

Conexões e aplicação de processo
Tipo de conexão de processo	SMS	Padrão de conexão de processo informado.
Aplicação	União roscada	Aplicação declarada para o adaptador.
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica destinada ao sensor compatível.
Conexão de processo	União roscada SMS DN40 (1,5 pol), Ø 55 mm	Interface de processo e dimensão informadas na ficha.

Dados mecânicos e materiais
Material	1.4435 (aço inoxidável 316L)	Material especificado para o adaptador.
Diâmetro externo	55 mm	Dimensão informada para a conexão de processo.
Peso	139,2 g	Massa declarada para o produto.
Tipo de vedação	Anel de vedação	Método de vedação informado.
Vedação incluída	1 O-ring de 24 × 2 mm, EPDM, código E30054	Componente incluído conforme os dados do produto.
Rugosidade superficial	Ra < 0,4 µm; Rz = 4 µm	Valores de acabamento superficial informados na ficha.

Limites de operação
Resistência à pressão	40 bar (4 MPa)	Limite de pressão declarado; não exceder este valor.

Higiene e conformidades declaradas
Classe de higiene	H4, DIN 11866	Classificação de higiene informada para o produto.
Certificações e declarações	EC 1935/2004; FDA; FCM JP; ADI-FREE; FCM	Referências declaradas nos dados do produto; consultar documentação do fabricante para escopo e condições aplicáveis.

Acessórios opcionais informados
O-ring FKM	24 × 2 mm, E30123	Acessório opcional listado no catálogo associado.
O-ring EPDM para FCM China	24 × 2 mm, E30163	Acessório opcional listado no catálogo associado.
Anel de vedação PEEK	E30124	Acessório opcional listado no catálogo associado.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33297 é um adaptador de processo mecânico, sem conexão elétrica especificada.

Processo Conexão para sensor: G 1 interna Aseptoflex Vario. Conexão de processo: união roscada SMS DN40 (1,5 pol), Ø 55 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 interna Aseptoflex Vario instalado em processo com união roscada SMS DN40 (1,5 pol), Ø 55 mm.	✓	As conexões de sensor e de processo correspondem às especificações informadas para o E33297.
Aplicação cuja pressão de operação não ultrapassa 40 bar (4 MPa).	✓	A ficha informa resistência à pressão de 40 bar (4 MPa); demais condições de operação devem ser verificadas no datasheet.
Instalação que exige protocolo de comunicação ou ligação elétrica pelo adaptador.	✗	O E33297 é um adaptador mecânico e não possui interface de comunicação ou conexão elétrica especificada.
Processo que exige conexão diferente de SMS DN40 ou conexão de sensor diferente de G 1 interna Aseptoflex Vario.	✗	As interfaces declaradas para este modelo são específicas; a ficha não confirma compatibilidade com outros padrões.

INSTALAÇÃO

Como instalar o Adaptador de Processo IFM E33297 para União Roscada SMS DN40 (1,5 pol), aço inoxidável 316L

Confirme que a conexão do sensor é G 1 interna Aseptoflex Vario e que a conexão da instalação é SMS DN40 (1,5 pol), Ø 55 mm.
Verifique no datasheet se pressão, fluido, condições de higiene e materiais são adequados ao processo.
Inspecione o adaptador e o O-ring EPDM de 24 × 2 mm incluído; não instale uma vedação danificada.
Posicione o O-ring corretamente na área de vedação antes de montar as conexões.
Monte o adaptador nas interfaces correspondentes, evitando desalinhamento e esforço lateral nas roscas ou na vedação.
Após a montagem, verifique a vedação e a ausência de vazamentos conforme o procedimento aplicável à instalação, sem exceder 40 bar (4 MPa).

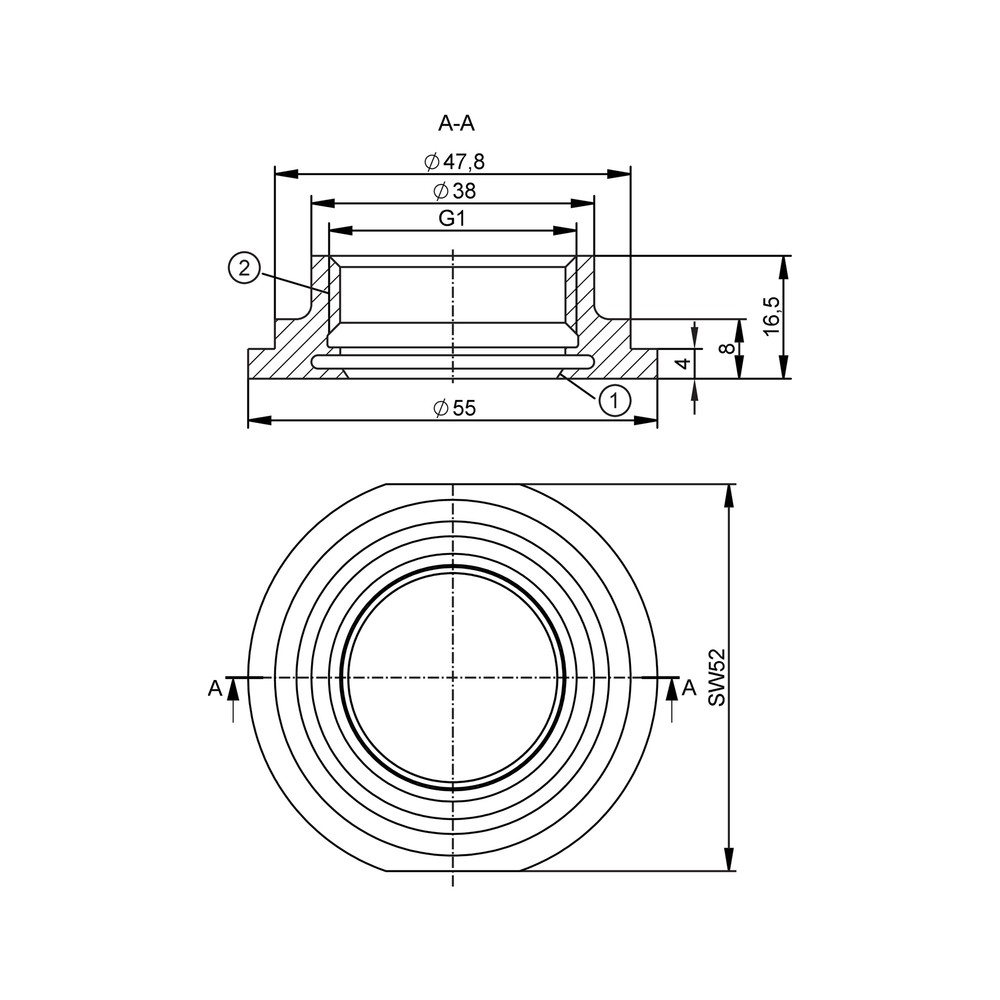

Desenho Dimensional

ACESSÓRIOS

O-ring EPDM 24 × 2 mm, código E30054 (incluído; 1 unidade).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	O-ring ausente, danificado ou mal assentado; ou interfaces incompatíveis/alinhadas incorretamente.	Despressurize a instalação, confira a presença e o estado do O-ring EPDM de 24 × 2 mm e confirme os padrões das duas conexões.
O sensor não acopla ao adaptador.	A conexão do sensor não corresponde a G 1 interna Aseptoflex Vario.	Confira a especificação da conexão do sensor e compare com a interface indicada no datasheet do E33297.
O adaptador não corresponde à conexão da linha.	A conexão de processo da instalação não é SMS DN40 (1,5 pol), Ø 55 mm.	Verifique o padrão e as dimensões da conexão de processo antes de reapertar ou substituir componentes.
Falha de vedação ou dano após operação pressurizada.	Pressão acima do limite especificado ou vedação inadequada às condições do fluido; a compatibilidade química da EPDM não está detalhada na ficha.	Compare a pressão de operação com o limite de 40 bar (4 MPa) e valide com o fabricante a adequação da vedação ao fluido e às condições do processo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E33297 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33297 e com quais conexões ele trabalha?

É um adaptador de processo que conecta sensores com rosca interna G 1 Aseptoflex Vario a uma união roscada SMS DN40 (1,5 pol), Ø 55 mm.

O que acompanha o adaptador?

A embalagem contém uma peça e inclui um O-ring EPDM de 24 × 2 mm, código E30054.

O E33297 serve para uma linha com conexão SMS de outro diâmetro?

A ficha especifica SMS DN40 (1,5 pol), Ø 55 mm. Não há compatibilidade confirmada neste cadastro para outros diâmetros.

Posso usar este adaptador se a conexão do sensor não for G 1 interna Aseptoflex Vario?

A ficha declara essa conexão de sensor para o E33297. Não é possível confirmar compatibilidade com outra interface sem consultar a documentação do fabricante.

O que verificar se houver vazamento na montagem?

Depois de despressurizar, verifique se o O-ring incluído está presente, íntegro e corretamente assentado, e confirme o alinhamento e o padrão das conexões.

O que pode causar vazamento quando a instalação está pressurizada?

Entre as causas a verificar estão vedação danificada ou inadequada ao fluido e operação acima do limite de pressão informado. Confira as condições reais e consulte o datasheet antes de substituir o adaptador.

É melhor comprar o adaptador ou apenas uma vedação avulsa?

O E33297 é necessário quando se precisa da transição mecânica entre as conexões especificadas; a vedação avulsa não substitui o adaptador. O catálogo também lista opções de vedação, mas a escolha depende da compatibilidade com o processo.

Quando devo escolher outro adaptador em vez do E33297?

Escolha outra configuração se o padrão de processo ou a conexão do sensor exigidos forem diferentes, ou se a pressão necessária exceder 40 bar. Confirme as especificações da alternativa com o fabricante.

Que cuidados devo tomar durante a instalação?

Confirme as duas interfaces, inspecione e assente corretamente o O-ring e evite desalinhamento ou esforço lateral. Verifique a montagem conforme o procedimento da instalação antes da operação.

Este produto tem ligação elétrica ou protocolo de comunicação?

Não: o E33297 é um adaptador mecânico de processo, sem ligação elétrica ou protocolo de comunicação especificado.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Interface de conexão do sensor declarada para este adaptador: G 1 interna (Ref.: conexão do sensor).

SMS DN40

Padrão e tamanho da conexão de processo especificados para o adaptador (Ref.: conexão de processo SMS DN40, 1,5 pol, Ø 55 mm).

316L

Designação do aço inoxidável 1.4435 informado como material do adaptador (Ref.: material).

EPDM

Material do O-ring fornecido com o produto (Ref.: vedação incluída, 24 × 2 mm).

Ra e Rz

Parâmetros de rugosidade superficial informados para a superfície do adaptador (Ref.: Ra < 0,4 µm; Rz = 4 µm).
