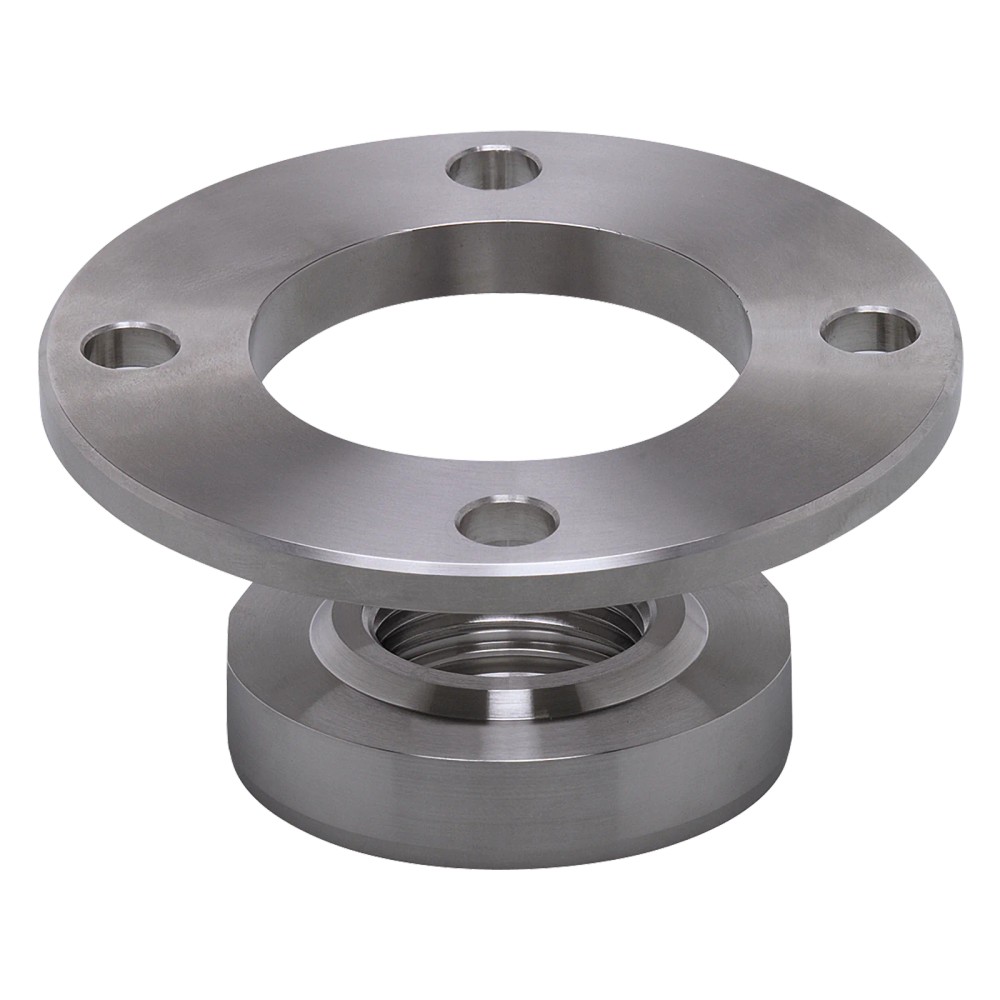

Sobre o Adaptador de processo com placa de flange DRD ifm E33242, conexão G 1 Aseptoflex Vario, aço inoxidável 316L

O ifm E33242 é um adaptador de processo com placa de flange DRD para conectar sensores com rosca interna G 1 Aseptoflex Vario ao processo. Possui conexão de processo DRD com diâmetros indicados de 65 mm e 105 mm, resistência à pressão de 25 bar e superfícies em contato com o fluido em aço inoxidável 316L. A ficha informa aprovações EC 1935/2004, FDA, FCM JP e FCM.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E33242
Tipo	Adaptador de processo com placa de flange DRD
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	DRD-Flansch Ø 65 mm / Ø 105 mm
Resistência à pressão	25 bar / 2,5 MPa
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Rugosidade da superfície	Ra < 0,4 μm / Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Vedação incluída	O-ring 24 × 2 mm em EPDM
Aprovações informadas	EC 1935/2004, FDA, FCM JP e FCM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensores com conexão G 1 rosca interna Aseptoflex Vario em uma conexão de processo com flange DRD correspondente às dimensões informadas.
Aplicações em que os materiais em contato com o fluido precisam ser aço inoxidável 1.4435 (316L), com superfície Ra < 0,4 μm / Rz = 4 μm.
Instalações cujas condições de pressão não excedam 25 bar e que aceitem a vedação EPDM 24 × 2 mm fornecida.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão do sensor exigida não for G 1 rosca interna Aseptoflex Vario, sem confirmar uma interface compatível.
Não utilizar em conexão de processo que não corresponda à flange DRD e às dimensões indicadas na ficha.
Não aplicar em condições acima da resistência à pressão de 25 bar ou quando a vedação EPDM não for compatível com o fluido ou processo; a ficha não especifica compatibilidade química detalhada.

APLICAÇÕES E USO

Aplicação comprovada pelas características: adaptação mecânica entre sensor com conexão G 1 rosca interna Aseptoflex Vario e processo com flange DRD nas dimensões informadas. A seleção depende da correspondência física das interfaces.
Para processos que requerem as aprovações listadas no anúncio e material de contato em aço inoxidável 316L, confira no datasheet o escopo das aprovações para a aplicação específica.
Possibilidade de uso em instalações de processo higiénicas é indicada pela classe H4 conforme DIN 11866 e pela rugosidade informada; confirme requisitos do sistema, fluido e limpeza com o fabricante.
Limite operacional explicitamente informado: resistência à pressão de 25 bar. A ficha fornecida não especifica faixa de temperatura nem compatibilidade química detalhada da vedação EPDM.

COMO ESCOLHER

Antes de comprar o Adaptador de processo com placa de flange DRD ifm E33242, conexão G 1 Aseptoflex Vario, aço inoxidável 316L, verifique estes pontos:

Escolha o E33242 quando

O sensor possuir conexão G 1 rosca interna Aseptoflex Vario e o equipamento aceitar a conexão de processo por flange DRD Ø 65 mm / Ø 105 mm. Confirme também pressão de operação até 25 bar e adequação da vedação EPDM ao fluido.

Verifique outra configuração quando

A conexão do sensor, a interface de processo, a pressão de operação ou a vedação necessária diferirem das especificações deste modelo. A ficha não informa dimensões de instalação adicionais nem compatibilidade química detalhada; consulte o datasheet do fabricante antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Marca informada para o produto.
Nome do produto	Adaptador de processo com placa de flange DRD	Designação do componente.
Modelo / SKU / part number	E33242	Identificador do produto.
GTIN	4021179151696	Identificador comercial informado.
Designação de modelo	ADAPT IFM-DRD D=65	Designação indicada no cadastro do produto.
Categoria	Acessórios	Classificação informada no anúncio.
Quantidade por embalagem	1 peça	Quantidade informada para o fornecimento.
Peso	615 g	Peso indicado no cadastro do produto.

Conexões e configuração mecânica
Tipo de adaptador	Processo	Classificação funcional do adaptador.
Componente	Placa de flange	Componente do conjunto.
Tipo de flange	DRD	Padrão de conexão de processo indicado.
Conexão de processo	DRD-Flansch Ø 65 mm / Ø 105 mm	Dimensões informadas para a flange; verificar o desenho dimensional para detalhes de montagem.
Conexão do sensor	G 1 rosca interna Aseptoflex Vario	Interface mecânica destinada ao sensor.
Vedação	Anel de vedação	Tipo de vedação indicado para a conexão.
Material incluído	O-ring 24 × 2 mm, EPDM	Vedação informada como incluída no fornecimento.

Materiais e superfície
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material informado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm / Rz = 4 μm	Características superficiais informadas para o material em contato com o fluido.

Limites e condições de processo
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado; não exceder este valor.
Classe de higiene	H4, conforme DIN 11866	Classificação de higiene indicada na ficha.

Aprovações e conformidade
Aprovações informadas no anúncio	EC 1935/2004, FDA, FCM JP, FCM	Aprovações listadas nos dados primários do anúncio.
Conformidades adicionais no cadastro	Diretiva de equipamentos sob pressão (DESP)	Informação presente no cadastro complementar; confirmar escopo aplicável no datasheet do fabricante.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E33242 é um adaptador mecânico de processo, não um dispositivo de comunicação.

Conexões

Elétrica Não possui conexão elétrica especificada; a compatibilidade elétrica não se aplica a este adaptador passivo.

Processo Flange DRD, dimensões indicadas Ø 65 mm / Ø 105 mm. Conexão do sensor: G 1 rosca interna Aseptoflex Vario.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 rosca interna Aseptoflex Vario e processo com interface DRD nas dimensões especificadas	✓	As interfaces do sensor e do processo correspondem às conexões informadas para o E33242; confirme dimensões e montagem no desenho do fabricante.
Sensor com conexão diferente de G 1 rosca interna Aseptoflex Vario	✗	A conexão do sensor indicada para este adaptador é G 1 rosca interna Aseptoflex Vario.
Instalação com pressão de processo acima de 25 bar	✗	A resistência à pressão informada é 25 bar / 2,5 MPa.
Sistema que exige conexão elétrica ou protocolo de comunicação no próprio adaptador	✗	O produto é um adaptador mecânico; a ficha não especifica interfaces elétricas ou protocolos.
Fluido ou processo que exige validação específica da vedação EPDM	✗	A ficha identifica o O-ring fornecido como EPDM, mas não apresenta uma tabela de compatibilidade química; valide a adequação ao fluido.

INSTALAÇÃO

Como instalar o Adaptador de processo com placa de flange DRD ifm E33242, conexão G 1 Aseptoflex Vario, aço inoxidável 316L

Confirme que a conexão do sensor é G 1 rosca interna Aseptoflex Vario e que a interface do equipamento corresponde à flange DRD especificada.
Verifique no desenho dimensional as dimensões e a disposição da montagem antes de instalar.
Confirme que pressão, fluido e condições de processo são compatíveis com o limite de 25 bar, o material 316L e a vedação EPDM.
Inspecione a superfície de assentamento e o O-ring fornecido; não instale uma vedação danificada ou inadequada ao processo.
Posicione o adaptador alinhado com a conexão DRD e instale o sensor na conexão prevista, sem forçar as roscas ou a vedação.
Após a montagem, verifique a estanqueidade e a ausência de vazamentos durante a colocação em operação, observando os procedimentos da instalação.

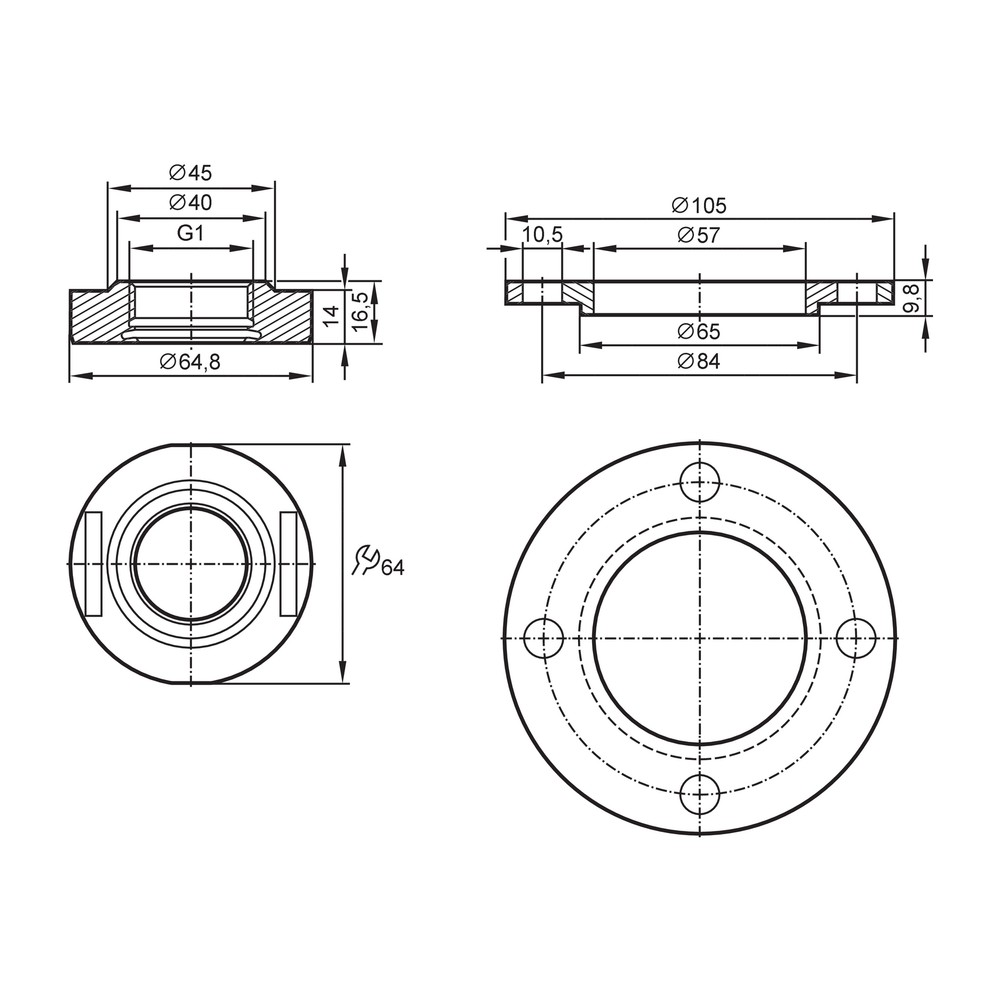

Desenho Dimensional

ACESSÓRIOS

O-ring 24 × 2 mm em EPDM, informado como incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união após a montagem.	O-ring ausente, danificado, mal assentado ou incompatível com o fluido; também pode haver desalinhamento da conexão.	Despressurize o sistema conforme o procedimento local, inspecione o O-ring e as superfícies de assentamento e confirme o alinhamento da flange.
O sensor não rosqueia ou não assenta corretamente.	Conexão do sensor diferente de G 1 rosca interna Aseptoflex Vario ou rosca desalinhada.	Compare a conexão do sensor com a especificação do adaptador e verifique visualmente se a rosca iniciou alinhada, sem forçar.
Deformação, dano ou falha observada na conexão sob pressão.	Condição de operação acima do limite informado ou montagem inadequada.	Confira a pressão de processo em relação ao limite de 25 bar e inspecione a montagem após despressurizar o conjunto.
A montagem não coincide com a conexão do equipamento.	Flange ou dimensões da conexão de processo diferentes da configuração DRD indicada.	Compare a interface real com as dimensões Ø 65 mm / Ø 105 mm e consulte o desenho dimensional do fabricante antes de remontar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E33242 em português (Datasheet) Desenho em escala E33242 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E33242 e para que serve?

É um adaptador de processo com placa de flange DRD. Faz a interface mecânica entre um sensor com conexão G 1 Aseptoflex Vario e uma conexão de processo DRD correspondente.

O que vem junto com o adaptador?

A ficha informa 1 peça por embalagem e inclui um O-ring 24 × 2 mm em EPDM.

Quais conexões precisam coincidir para usar este adaptador?

O sensor deve ter conexão G 1 rosca interna Aseptoflex Vario, e o lado do processo deve aceitar a flange DRD nas dimensões indicadas. Confira o desenho dimensional para confirmar a montagem.

Posso usar o E33242 com um sensor de outra conexão?

A ficha especifica G 1 rosca interna Aseptoflex Vario. Para qualquer outra conexão, não considere a compatibilidade confirmada sem uma validação dimensional do fabricante.

Este adaptador serve para pressão acima de 25 bar?

Não: a resistência à pressão informada é 25 bar / 2,5 MPa. Não use acima desse limite.

Posso usar a vedação EPDM com qualquer fluido?

A ficha identifica a vedação fornecida como EPDM, mas não detalha compatibilidade química com cada fluido. Verifique essa compatibilidade para o processo antes da instalação.

O que verificar se houver vazamento depois da montagem?

Verifique se o O-ring está presente, íntegro e assentado corretamente, além do alinhamento das superfícies. Faça a inspeção somente após despressurizar o sistema conforme o procedimento da instalação.

O sensor não encaixa: preciso trocar o adaptador?

Primeiro confirme se a conexão do sensor é G 1 rosca interna Aseptoflex Vario e se a rosca foi iniciada alinhada. Não force a montagem; uma conexão diferente exige validação de compatibilidade.

É melhor comprar o adaptador com a vedação ou buscar uma vedação avulsa?

O fornecimento informado inclui o adaptador e um O-ring EPDM 24 × 2 mm. Se o processo exigir outra composição de vedação, valide a referência compatível com o fabricante antes de selecionar uma peça avulsa.

O que devo conferir antes de instalar o E33242?

Confirme as interfaces mecânicas, as dimensões no desenho, a pressão de operação e a adequação da vedação ao fluido. A ficha não informa torque de aperto nem faixa de temperatura; consulte o datasheet para os detalhes aplicáveis.

GLOSSÁRIO TÉCNICO

DRD

Tipo de flange indicado para a conexão de processo do adaptador (Ref.: Conexão de processo DRD-Flansch Ø 65 mm / Ø 105 mm).

Aseptoflex Vario

Designação da interface de conexão do sensor compatível com a rosca interna G 1 deste adaptador (Ref.: Conexão do sensor).

316L

Designação do aço inoxidável 1.4435 especificado para as superfícies em contato com o fluido (Ref.: Materiais em contato com o fluido).

EPDM

Material do O-ring 24 × 2 mm informado como incluído no fornecimento (Ref.: Material incluído).

DIN 11866 H4

Referência de classe de higiene indicada para o adaptador na ficha técnica (Ref.: Classe de higiene H4 conforme DIN 11866).
