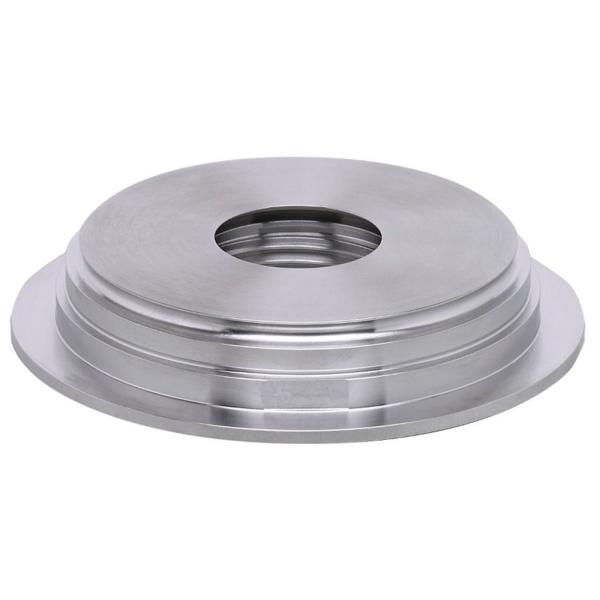

Adaptador Varivent IFM E33222

E33222 IFM - Adaptador Varivent IFM Form N Para sensores de pressão DN40-DN150 Aço Inox 316L

Imagem meramente ilustrativa

R$ 782,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33222
EAN: 4021179245616
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33222 IFM - Adaptador Varivent IFM Form N Para sensores de pressão DN40-DN150 Aço Inox 316L"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

Varivent Form N

Faixa nominal de processo

DN40 a DN150 (1,5 a 6 pol.)

Diâmetro

68 mm e 84 mm, conforme configuração indicada pelo fabricante

Limite de pressão informado

25 bar / 2,5 MPa

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de processo Varivent IFM E33222 Form N, DN40–DN150, aço inoxidável 316L

O IFM E33222 é um adaptador de processo Varivent Form N para instalar sensores de pressão com conexão G 1 interna Aseptoflex Vario em conexões de processo Varivent. É especificado para DN40 a DN150 e possui diâmetro de 68 mm e 84 mm conforme os dados do fabricante. As partes em contato com o fluido são de aço inoxidável 1.4435 (316L), com resistência à pressão indicada de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E33222
Modelo	Form N — ADAPT IFM-VARIV TYP N (D=68)
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Varivent Form N, DN40 a DN150 (1,5 a 6 pol.)
Diâmetros informados	68 mm e 84 mm
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Resistência à pressão	25 bar / 2,5 MPa
Superfície em contato com o fluido	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4 (DIN 11866)
Vedação incluída	1 O-ring de 24 × 2 mm, EPDM, E30054

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor de pressão IFM com conexão G 1 interna Aseptoflex Vario em processo Varivent Form N dentro da faixa DN40 a DN150, desde que a geometria e o diâmetro correspondam à instalação.
Aplicações em que sejam requeridos os dados declarados para o adaptador: partes molhadas em aço inoxidável 1.4435 (316L), classe H4 (DIN 11866) e superfície Ra < 0,4 μm / Rz = 4 μm.
Sistemas cuja pressão de operação não ultrapasse o limite informado de 25 bar, observadas as condições de montagem e operação definidas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para sensor com conexão diferente de G 1 interna Aseptoflex Vario sem confirmar a compatibilidade com o fabricante.
Não selecionar para conexão de processo que não seja Varivent Form N ou para dimensões fora da faixa declarada sem validação técnica.
Não operar acima de 25 bar, limite de resistência à pressão informado para o produto.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: adaptação de sensores de pressão com conexão G 1 interna Aseptoflex Vario a uma conexão de processo Varivent Form N, para DN40 a DN150.
Para processos que requerem os materiais e características de superfície declarados, considerar as partes molhadas em aço inoxidável 1.4435 (316L), Ra < 0,4 μm e Rz = 4 μm; confirmar a compatibilidade com o fluido e o procedimento de limpeza na documentação do fabricante.
A utilização é limitada pela resistência à pressão informada de 25 bar / 2,5 MPa. A ficha não informa temperatura de operação nem compatibilidade química específica para fluidos.

COMO ESCOLHER

Antes de comprar o Adaptador de processo Varivent IFM E33222 Form N, DN40–DN150, aço inoxidável 316L, verifique estes pontos:

Escolha o E33222 quando

A instalação exigir interface de processo Varivent Form N, conexão de sensor G 1 interna Aseptoflex Vario e dimensões compatíveis com DN40 a DN150. Confirme também o diâmetro aplicável à conexão instalada, pois a ficha informa 68 mm e 84 mm.

Verifique antes de especificar

Compare a pressão máxima do processo com o limite declarado de 25 bar e confirme a adequação da vedação ao fluido e às condições de operação. A ficha identifica o O-ring incluído como EPDM, mas não informa compatibilidade química por fluido.

Busque outra configuração se

O sensor utilizar outro tipo de conexão, o processo não for Varivent Form N ou a geometria requerida não corresponder às dimensões informadas. A ficha não fornece uma lista de modelos alternativos; consulte o fabricante para identificar a versão correta.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Identificação do fabricante.
SKU	E33222	Código de pedido informado para o produto.
Part number	ADAPT IFM-VARIV TYP N (D=68)	Designação indicada na ficha do anúncio.
Tipo de produto	Adaptador de processo Varivent	Classificação do produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada nos dados do produto.
GTIN	4021179245616	Identificador comercial informado no catálogo.
NCM	9026.90.90	Classificação fiscal informada nos dados do produto.
Peso	472,5 g	Peso informado no catálogo.

Conexões e dimensões
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica especificada para o sensor.
Conexão de processo	Varivent Form N, DN40 a DN150 (1,5 a 6 pol.)	Interface e faixa nominal de processo declaradas pelo fabricante.
Diâmetros informados	68 mm e 84 mm	Dimensões relacionadas à configuração do adaptador; confirmar a dimensão necessária no desenho técnico.
Diâmetro no part number	D=68	O código de peça identifica a variante como D=68.
Formato	Circular	Formato indicado nos atributos do anúncio.
Tipo de montagem	Adaptador flangeado com rosca interna	Descrição do tipo de adaptador no anúncio.

Materiais e superfície
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material declarado para as partes molhadas.
Material	Aço inoxidável	Material indicado nos atributos do anúncio.
Acabamento	Escovado	Acabamento informado nos atributos do anúncio.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície declaradas para as partes em contato com o fluido.

Pressão e higiene
Resistência à pressão	25 bar / 2,5 MPa	Limite informado na ficha; não exceder esse valor.
Classe de higiene	H4 (DIN 11866)	Classificação de higiene declarada pelo fabricante.
Certificações e declarações	EC 1935/2004, FDA, FCM, FCM JP, Hygienic Cleanable	Referências listadas nos dados do produto; verificar escopo e condições aplicáveis na documentação oficial.

Vedação e acessórios
Tipo de vedação	Anel de vedação	Tipo de vedação informado na ficha.
Vedação incluída	1 O-ring de 24 × 2 mm, EPDM, E30054	Componente incluído conforme os dados do produto.
Acessórios opcionais informados	O-ring 24 × 2 mm, FKM, E30123; O-ring 24 × 2 mm, EPDM, FCM China, E30163; anel de vedação PEEK, E30124	Itens descritos como acessórios opcionais; não são indicados como inclusos.

COMPATIBILIDADE

Comunicação

• Não aplicável: o produto é um adaptador mecânico de processo, sem interface de comunicação especificada.

Conexões

Elétrica Não possui conexão elétrica especificada. A compatibilidade elétrica depende do sensor instalado e não é determinada pelo adaptador.

Processo Varivent Form N, DN40 a DN150 (1,5 a 6 pol.); conexão para sensor G 1 interna Aseptoflex Vario. A ficha informa diâmetros de 68 mm e 84 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor de pressão com conexão G 1 interna Aseptoflex Vario em processo Varivent Form N, dentro das dimensões declaradas	✓	As conexões do sensor e do processo correspondem às interfaces informadas para o adaptador; confirme o diâmetro da instalação.
Processo com pressão de operação de até 25 bar	✓	A ficha declara resistência à pressão de 25 bar / 2,5 MPa; a adequação também depende das condições de instalação especificadas pelo fabricante.
Sensor com conexão diferente de G 1 interna Aseptoflex Vario	✗	A conexão do sensor declarada para este adaptador é G 1 interna Aseptoflex Vario.
Processo com conexão diferente de Varivent Form N	✗	A conexão de processo declarada é Varivent Form N; não há evidência de compatibilidade com outras interfaces.
Verificação de compatibilidade elétrica ou de protocolo do sensor	✗	O E33222 é um adaptador mecânico e não especifica conexão elétrica ou protocolo. A compatibilidade elétrica deve ser verificada para o sensor separadamente.

INSTALAÇÃO

Como instalar o Adaptador de processo Varivent IFM E33222 Form N, DN40–DN150, aço inoxidável 316L

Confirme que o sensor possui conexão G 1 interna Aseptoflex Vario e que o processo utiliza Varivent Form N.
Verifique no desenho dimensional se a dimensão necessária corresponde à instalação; a ficha informa diâmetros de 68 mm e 84 mm.
Confira a pressão de operação prevista e não ultrapasse o limite declarado de 25 bar / 2,5 MPa.
Inspecione o adaptador e o O-ring EPDM incluído, identificado como 24 × 2 mm, antes da montagem.
Monte e aperte as conexões conforme as instruções oficiais do sensor e do adaptador; a ficha fornecida não especifica torque de aperto.
Após a montagem, verifique a vedação e a ausência de vazamentos nas condições de operação aplicáveis, seguindo os procedimentos da instalação.

Desenho Dimensional

ACESSÓRIOS

Incluído: 1 O-ring de 24 × 2 mm, EPDM, E30054.
O-rings e anel de vedação opcionais listados pelo fabricante não são identificados como inclusos: FKM E30123; EPDM FCM China E30163; PEEK E30124.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na conexão após a montagem.	O-ring ausente, danificado ou inadequado às condições do processo; montagem incorreta da conexão.	Despressurize o sistema conforme o procedimento da instalação, inspecione o O-ring de 24 × 2 mm incluído e confira a montagem e a compatibilidade da vedação com o fluido.
O adaptador não encaixa no sensor.	A conexão do sensor não corresponde à interface G 1 interna Aseptoflex Vario especificada.	Confira a identificação e o tipo de conexão do sensor antes de tentar novamente; compare com a folha de dados do E33222.
O adaptador não se ajusta à conexão de processo.	A conexão não é Varivent Form N ou o diâmetro requerido difere da configuração do adaptador.	Identifique o padrão de conexão e compare as dimensões da instalação com o desenho dimensional oficial, considerando os diâmetros informados de 68 mm e 84 mm.
Deformação, vazamento ou falha observada durante operação pressurizada.	Pressão de operação acima do limite informado ou montagem inadequada.	Verifique a pressão real do processo em relação ao limite de 25 bar / 2,5 MPa e inspecione a montagem conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33222 em português (Datasheet) Desenho dimensional IFM (Desenho Dimensional) Página oficial do produto IFM (Manual)

PERGUNTAS FREQUENTES

O que é o IFM E33222 e para quem ele serve?

É um adaptador de processo Varivent Form N para sensores de pressão com conexão G 1 interna Aseptoflex Vario. Serve a instalações que correspondam às interfaces e dimensões declaradas na ficha.

O que acompanha o adaptador?

A ficha informa uma peça por embalagem e inclui um O-ring de 24 × 2 mm em EPDM, código E30054.

O E33222 serve para qualquer sensor de pressão?

Não. A conexão de sensor especificada é G 1 interna Aseptoflex Vario; confirme essa interface no sensor antes da compra.

Posso usar este adaptador em uma conexão de processo que não seja Varivent Form N?

A ficha especifica Varivent Form N. Não há informação que confirme compatibilidade com outros padrões de conexão.

O sensor não rosqueia no adaptador; o que devo verificar?

Confira se a conexão do sensor é G 1 interna Aseptoflex Vario. Se o tipo de conexão for diferente, a interface especificada do E33222 não corresponde ao sensor.

A montagem está vazando; preciso trocar o adaptador?

Não necessariamente. Antes de substituir a peça, inspecione o O-ring, confirme que está presente e sem danos e verifique a montagem e a compatibilidade da vedação com o processo.

É melhor comprar este adaptador ou apenas um O-ring?

O E33222 é o adaptador completo e acompanha um O-ring EPDM. Os O-rings FKM E30123, EPDM FCM China E30163 e o anel PEEK E30124 aparecem como opcionais, não como itens incluídos.

Como escolher entre as dimensões informadas para o E33222?

A ficha informa diâmetros de 68 mm e 84 mm, enquanto o part number identifica D=68. Confira o desenho dimensional e a geometria da conexão instalada para determinar a configuração necessária.

Que cuidado devo ter durante a instalação?

Confirme as conexões do sensor e do processo, verifique a dimensão no desenho oficial e inspecione o O-ring antes da montagem. A ficha não informa torque de aperto; siga as instruções oficiais aplicáveis.

O E33222 pode operar acima de 25 bar?

A resistência à pressão informada é 25 bar / 2,5 MPa. Não exceda esse limite e consulte a documentação do fabricante para as condições de operação aplicáveis.

GLOSSÁRIO TÉCNICO

Varivent Form N

Padrão da conexão de processo indicada para este adaptador (Ref.: conexão de processo Varivent Form N).

Aseptoflex Vario

Tipo de interface de sensor especificado para a conexão G 1 interna do adaptador (Ref.: conexão do sensor G 1 interna Aseptoflex Vario).

Designação de diâmetro nominal usada para especificar a faixa da conexão de processo (Ref.: DN40 a DN150).

Parâmetro de rugosidade média aritmética da superfície (Ref.: Ra < 0,4 μm).

EPDM

Material elastomérico indicado para o O-ring fornecido; a ficha não detalha compatibilidade química por fluido (Ref.: O-ring 24 × 2 mm, EPDM, E30054).
