Adaptador de Processo Varivent IFM E33222

Pré-visualizar: E33222 IFM - Adaptador de Processo Varivent Conexão de sensores Aseptoflex Form N DN40-150 25bar

E33222 IFM - Adaptador de Processo Varivent Conexão de sensores Aseptoflex Form N DN40-150 25bar

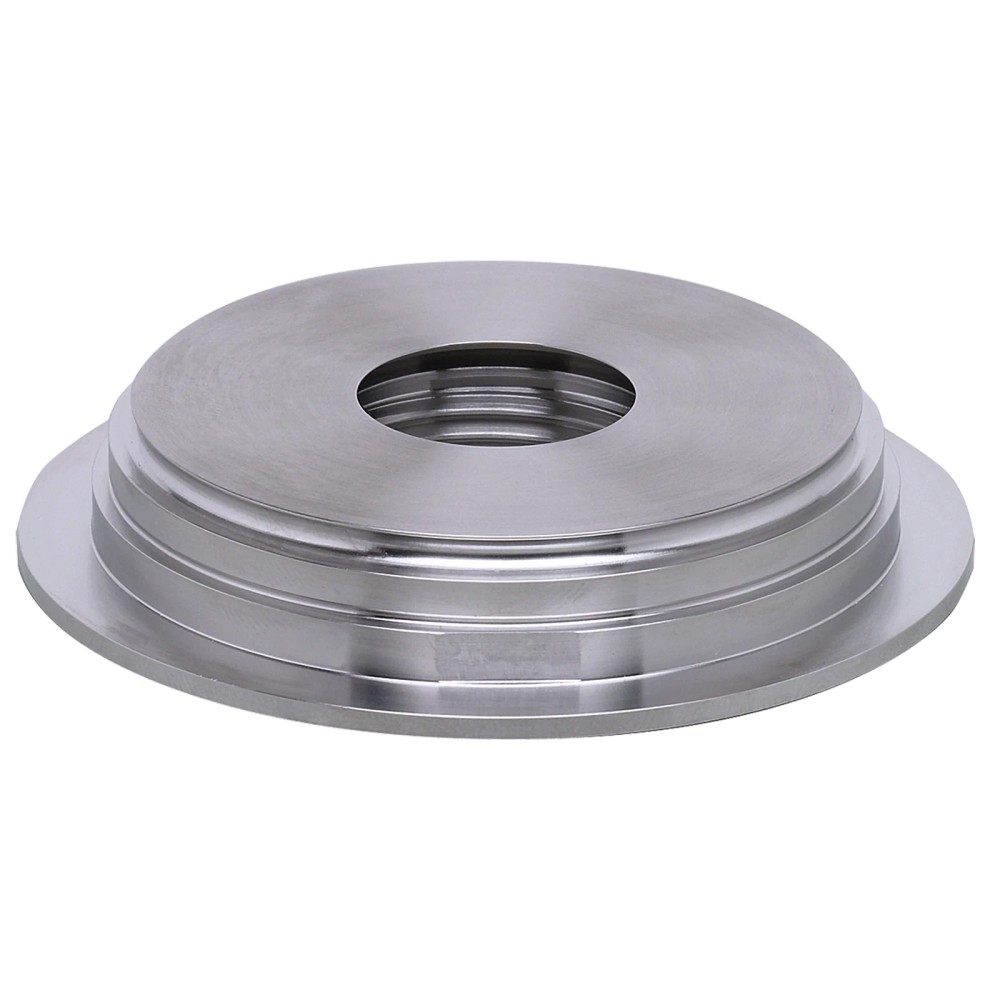

Imagem meramente ilustrativa

R$ 782,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33222
EAN: 4021179245616
NCM do produto: 90269090

Destaques do Produto Interface do sensor G...mais

Fechar menu

Saiba mais sobre: "E33222 IFM - Adaptador de Processo Varivent Conexão de sensores Aseptoflex Form N DN40-150 25bar"

Destaques do Produto

Interface do sensor

G 1, rosca interna Aseptoflex Vario

Interface de processo

Varivent Form N

Faixa nominal de diâmetros indicada

DN40…DN150 (1,5…6")

Pressão máxima informada

25 bar

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Vedação incluída

1 O-ring (24 × 2 mm), EPDM, E30054

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo Varivent IFM E33222, Form N, DN40–DN150, 25 bar

O IFM E33222 é um adaptador de processo Varivent para conectar sensores com rosca interna G 1 Aseptoflex Vario a uma conexão de processo Varivent Form N. Destina-se a instalações de processo higiênicas compatíveis com essa interface. A ficha informa resistência à pressão de 25 bar, partes em contato com o fluido em aço inoxidável 1.4435 (316L) e aprovações para contato com alimentos e limpeza higiênica.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E33222
Marca	ifm
Tipo	Adaptador de processo Varivent
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	Varivent Form N, DN40…DN150
Resistência à pressão	25 bar / 2,5 MPa
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Classe de higiene	H4 (DIN 11866)
Superfície em contato com o fluido	Ra < 0,4 μm / Rz = 4 μm
Certificações e declarações	EC 1935/2004, FDA, FCM, FCM JP; Hygienic Cleanable

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações em que o sensor possui conexão G 1 com rosca interna Aseptoflex Vario e o ponto de processo requer interface Varivent Form N.
Aplicações que atendam à resistência à pressão informada de até 25 bar e às condições de processo compatíveis com os materiais e declarações listados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida no lado do sensor não for G 1, rosca interna Aseptoflex Vario, sem confirmar a compatibilidade com adaptador apropriado.
Não selecionar para uma interface de processo diferente de Varivent Form N sem validar dimensionalmente a conexão; a ficha não declara compatibilidade com outras formas Varivent.

APLICAÇÕES E USO

Uso comprovado pelos dados da ficha: adaptação mecânica entre sensores com rosca interna G 1 Aseptoflex Vario e processos com conexão Varivent Form N, na faixa DN40…DN150 indicada.
Possibilidade de aplicação em processos higiênicos: a ficha lista classe H4 (DIN 11866), Hygienic Cleanable e declarações EC 1935/2004, FDA, FCM e FCM JP. A adequação final depende dos requisitos específicos do processo e do escopo dessas declarações.
Limitação operacional: a resistência à pressão informada é 25 bar; não exceder esse valor e considerar os limites de pressão dos demais elementos do conjunto.
A ficha não fornece temperaturas de operação, compatibilidade química detalhada nem instruções específicas de limpeza. Verifique esses requisitos no datasheet e com o fabricante antes de definir o uso.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo Varivent IFM E33222, Form N, DN40–DN150, 25 bar, verifique estes pontos:

Escolha o E33222

Quando o sensor tiver rosca interna G 1 Aseptoflex Vario e a instalação exigir Varivent Form N, dentro da faixa DN40…DN150 indicada e com pressão de operação não superior a 25 bar.

Procure outra configuração ou confirme com o fabricante

Se a conexão do sensor, a forma Varivent ou os requisitos dimensionais não coincidirem com os dados do E33222. A ficha não especifica dimensões detalhadas de montagem nem compatibilidade com outras interfaces; consulte o desenho dimensional e o datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm	Fabricante informado na ficha do produto.
Modelo / código	E33222	Identificação do adaptador.
GTIN	4021179245616	Código global de identificação informado no anúncio.
Tipo de produto	Adaptador de processo Varivent	Categoria funcional declarada.
Quantidade por embalagem	1 peça	Quantidade indicada no cadastro do produto.
Peso	472,5 g	Valor informado no conjunto de dados do produto.

Conexões e dimensões de interface
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface mecânica no lado do sensor, conforme ficha.
Conexão de processo	Varivent Form N, DN40…DN150 (1,5…6")	Interface de processo e faixa nominal declaradas.
Diâmetros informados	68 mm e 84 mm	Dimensões listadas nos dados do produto; consultar o desenho dimensional para aplicação.

Limites de processo
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado para o adaptador; verificar também os limites dos demais componentes instalados.

Materiais e vedação
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material declarado para as partes em contato com o fluido.
Tipo de vedação	Anel de vedação	Tipo de vedação indicado na ficha.
O-ring incluído	1 × (24 × 2 mm), EPDM, E30054	Acessório incluído conforme os dados do produto.
Acessórios opcionais de vedação	O-ring 1 × (24 × 2 mm), FKM, E30123; O-ring 1 × (24 × 2 mm), EPDM, FCM China, E30163; anel de vedação PEEK, E30124	Opções listadas como acessórios; não indicadas como itens incluídos.

Higiene, superfície e conformidade
Classe de higiene	H4 (DIN 11866)	Classificação indicada na ficha.
Rugosidade da superfície	Ra < 0,4 μm / Rz = 4 μm	Características de superfície declaradas para a região em contato com o fluido.
Aprovações e declarações	EC 1935/2004, FDA, FCM, FCM JP; Hygienic Cleanable	Declarações e aprovações listadas nos dados do produto; verificar o escopo aplicável à instalação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33222 é um adaptador mecânico de processo e não possui conexão elétrica especificada.

Processo Lado do sensor: G 1, rosca interna Aseptoflex Vario. Lado do processo: Varivent Form N, DN40…DN150 (1,5…6"). A ficha também lista diâmetros de 68 mm e 84 mm; confirme a dimensão exigida pelo conjunto no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1, rosca interna Aseptoflex Vario, instalado em processo Varivent Form N dentro das dimensões aplicáveis.	✓	As interfaces do sensor e do processo correspondem às conexões declaradas para o adaptador.
Processo com pressão de operação de até 25 bar.	✓	A resistência à pressão declarada para o adaptador é 25 bar; confirme também os limites dos demais componentes do conjunto.
Sensor com rosca ou sistema de conexão diferente de G 1 Aseptoflex Vario.	✗	A ficha especifica somente a conexão do sensor G 1, rosca interna Aseptoflex Vario.
Conexão de processo diferente de Varivent Form N.	✗	A ficha declara Varivent Form N e não documenta compatibilidade com outras formas ou padrões de conexão.
Aplicação que exige conexão elétrica ou protocolo de comunicação no próprio adaptador.	✗	O produto é um adaptador mecânico; não há conexão elétrica nem protocolo especificados.

INSTALAÇÃO

Como instalar o Adaptador de Processo Varivent IFM E33222, Form N, DN40–DN150, 25 bar

Confirme que a conexão do sensor é G 1 com rosca interna Aseptoflex Vario e que a interface do processo é Varivent Form N.
Verifique no desenho dimensional se as dimensões e o diâmetro aplicáveis correspondem ao conjunto de montagem.
Confira se a pressão de operação prevista não ultrapassa 25 bar e se os demais componentes também atendem às condições do processo.
Inspecione as superfícies de conexão e o O-ring incluído (EPDM, 24 × 2 mm) antes da montagem; não use uma vedação danificada.
Monte o adaptador e a vedação conforme as instruções do fabricante do conjunto e os procedimentos aplicáveis à instalação; a ficha não especifica torque de aperto.
Após a montagem, verifique a estanqueidade e confirme a operação do conjunto dentro dos limites definidos para a instalação.

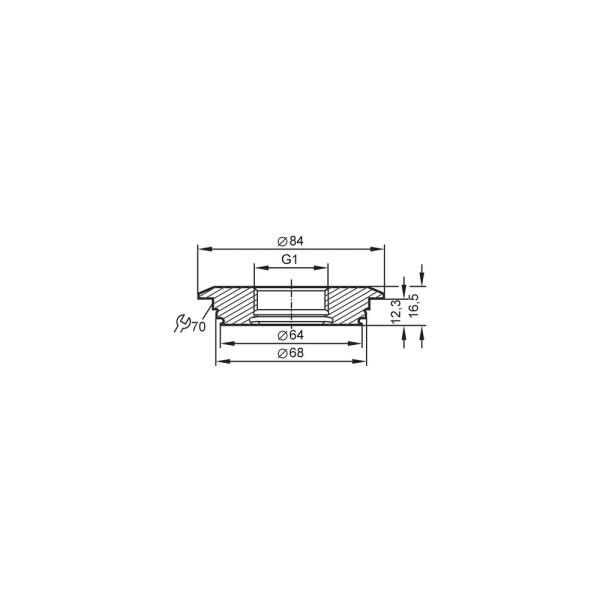

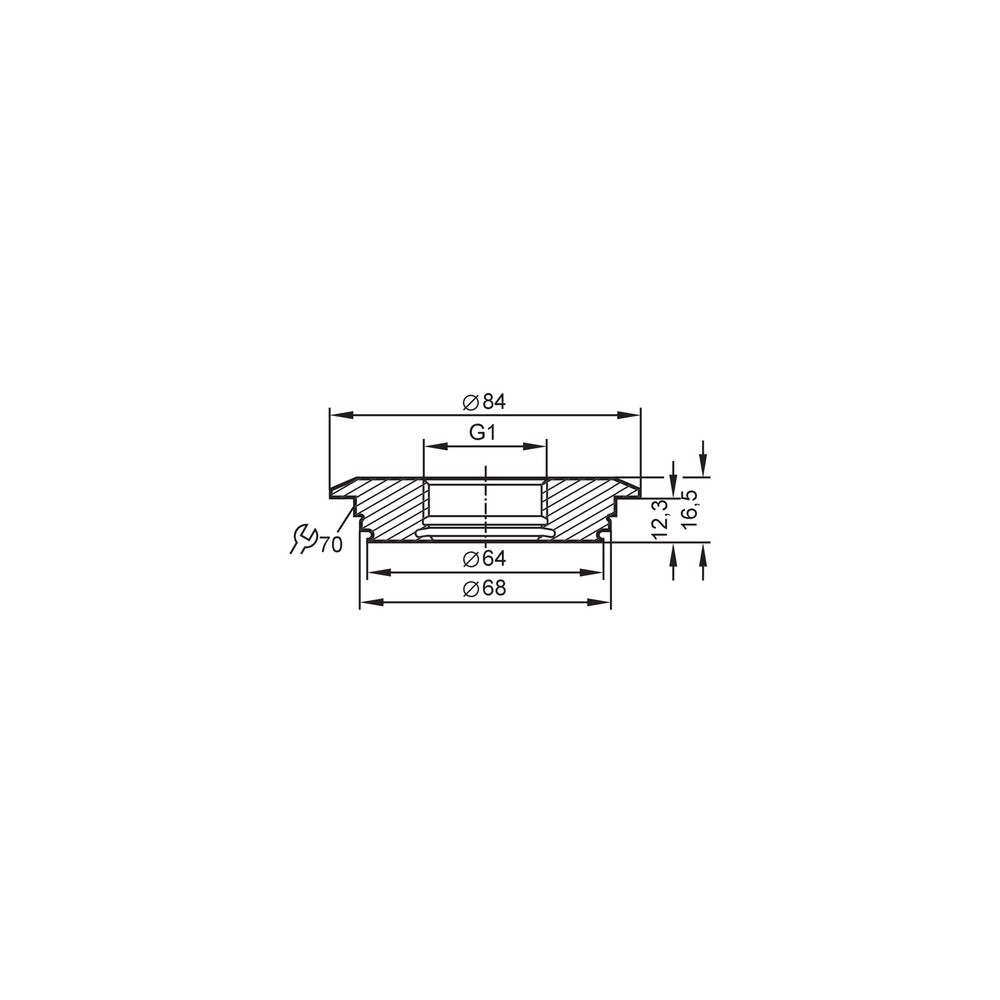

Desenho Dimensional

ACESSÓRIOS

1 O-ring (24 × 2 mm), EPDM, E30054 (incluído)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento percebido na interface após a montagem.	O-ring ausente, danificado ou mal assentado; ou incompatibilidade dimensional no conjunto.	Despressurize o sistema conforme o procedimento da instalação, inspecione o O-ring e confirme as interfaces e dimensões no desenho do fabricante.
O adaptador não se acopla ao sensor.	A conexão do sensor não corresponde à rosca interna G 1 Aseptoflex Vario especificada.	Confira a identificação e o tipo de conexão do sensor e compare com a ficha do E33222; não force o acoplamento.
O adaptador não se encaixa na conexão de processo.	A conexão instalada pode não ser Varivent Form N ou a dimensão pode não corresponder à configuração requerida.	Verifique a forma da interface e compare as dimensões do conjunto com o desenho dimensional.
Vazamento ou falha após aumento da pressão do processo.	Pressão acima da resistência de 25 bar ou limite inferior em outro componente do conjunto.	Meça ou consulte a pressão de operação e confira os limites nominais do adaptador, sensor, vedação e conexão de processo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E33222 (PT-BR) (Datasheet) Desenho em escala do E33222 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33222 e com quais conexões ele trabalha?

É um adaptador de processo Varivent que conecta uma interface de sensor G 1, rosca interna Aseptoflex Vario, a uma conexão Varivent Form N. A faixa de processo indicada é DN40…DN150.

O que acompanha o adaptador?

A ficha informa 1 O-ring de EPDM, dimensão 24 × 2 mm, código E30054. A embalagem é indicada como uma peça.

O E33222 pode ser usado acima de 25 bar?

A ficha declara resistência à pressão de 25 bar (2,5 MPa). Ela não confirma uso acima desse limite.

Este adaptador serve para qualquer conexão Varivent?

Não é possível afirmar compatibilidade universal: a ficha especifica Varivent Form N. Para outra forma ou dimensão, confirme a interface no desenho dimensional ou com o fabricante.

O que pode causar vazamento logo após a instalação?

Uma causa possível é o O-ring ausente, danificado ou mal assentado. Despressurize o sistema e inspecione a vedação e o assentamento antes de substituir o adaptador.

O que verificar se o adaptador não encaixa no sensor?

Confira se o sensor possui conexão G 1 com rosca interna Aseptoflex Vario. A ficha não declara compatibilidade com outras conexões.

Devo comprar este adaptador ou apenas uma vedação?

O E33222 é necessário quando se precisa fazer a adaptação mecânica entre as interfaces especificadas; a vedação avulsa não substitui o adaptador. A ficha lista O-rings opcionais em FKM e EPDM FCM China, além de anel PEEK, para seleção conforme os requisitos do processo.

Como escolher entre o E33222 e outro adaptador?

Escolha o E33222 quando as interfaces forem G 1 Aseptoflex Vario e Varivent Form N, com pressão dentro do limite declarado. Para outras conexões, consulte a ficha do adaptador correspondente e compare as interfaces e dimensões.

Quais cuidados devo ter na instalação?

Confirme as conexões, as dimensões e a condição do O-ring antes da montagem. A ficha não informa torque de aperto; siga as instruções do fabricante do conjunto e verifique a estanqueidade após instalar.

O adaptador tem ligação elétrica ou protocolo de comunicação?

Não. O E33222 é um adaptador mecânico de processo, e a ficha não especifica conexão elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Varivent Form N

Forma da conexão de processo indicada para o lado de montagem na tubulação. (Ref.: conexão de processo Varivent Form N)

Aseptoflex Vario

Sistema de conexão do sensor especificado para a rosca interna G 1 deste adaptador. (Ref.: conexão do sensor G 1 Aseptoflex Vario)

Designação nominal de diâmetro usada na identificação da faixa de conexão de processo. (Ref.: DN40…DN150)

EPDM

Material elastomérico especificado para o O-ring incluído. (Ref.: O-ring 24 × 2 mm, E30054)

Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,4 μm)
