Adaptador de Processo Varivent IFM E33221

Pré-visualizar: E33221 IFM - Adaptador de Processo Varivent Conexão de sensores Form F DN25 Aço Inox

E33221 IFM - Adaptador de Processo Varivent Conexão de sensores Form F DN25 Aço Inox

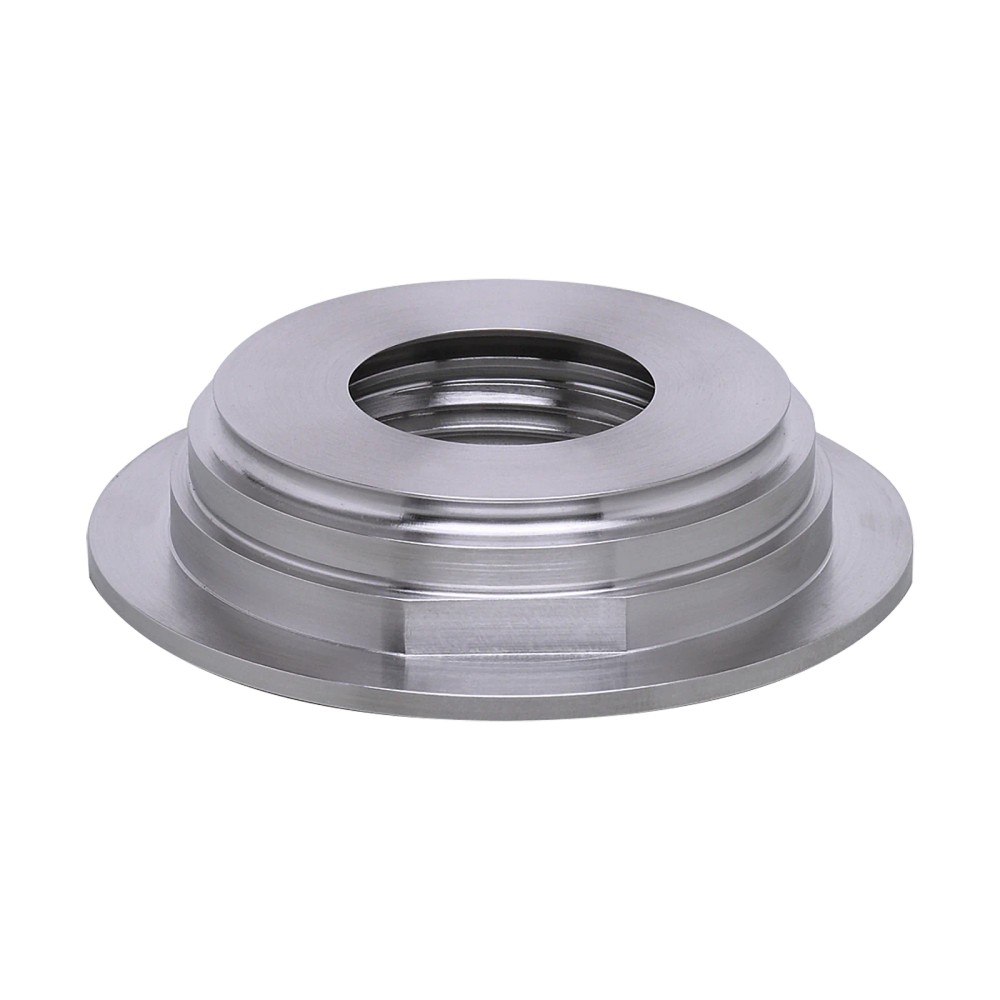

Imagem meramente ilustrativa

R$ 782,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33221
EAN: 4021179246859
NCM do produto: 90269090

Destaques do Produto Tipo de Conexão...mais

Fechar menu

Saiba mais sobre: "E33221 IFM - Adaptador de Processo Varivent Conexão de sensores Form F DN25 Aço Inox"

Destaques do Produto

Tipo de Conexão

Varivent Form F DN25

Material

Aço Inoxidável 316L

Pressão Máxima

25 bar

Vedação Padrão

EPDM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E33221 IFM - Adaptador de Processo Varivent Conexão de sensores Form F DN25 Aço Inox

O E33221 é um adaptador de processo higiênico, desenvolvido para integrar sensores com conexão Aseptoflex Vario em linhas Varivent Form F DN25. Construído em aço inoxidável 1.4435 (316L) com rugosidade Ra < 0,4 µm, ele assegura a conformidade sanitária em processos industriais. Suporta pressões nominais de até 25 bar e é essencial para medições precisas em ambientes controlados.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E33221
Conexão de Processo	Varivent Form F, DN25
Material	Aço Inoxidável 1.4435 (316L)
Pressão	25 bar
Rugosidade	Ra < 0,4 µm
Classe Higiene	H4
Peso	226 g
Vedação	EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de tubulação sanitária Varivent Form F DN25 (1").
Aplicações que exigem conformidade com normas sanitárias (FDA, EC 1935/2004).
Integração de sensores com rosca Aseptoflex Vario (G 1).
Processos industriais alimentícios e farmacêuticos.

⚠ Considere outro se precisa de:

Instalação em tubulações que não possuam padrão Varivent Form F DN25.
Uso em sistemas com pressão superior a 25 bar.
Aplicação de fluidos corrosivos incompatíveis com aço 1.4435 (316L).
Uso sem a vedação (O-ring) especificada para a aplicação.

APLICAÇÕES E USO

Processos de envase em indústrias alimentícias.
Sistemas de circulação de fluidos em indústrias farmacêuticas.
Aplicações que exigem limpeza (CIP/SIP) frequente.
Instalação de sensores de temperatura ou pressão em linhas com padrão Varivent.

COMO ESCOLHER

Antes de comprar o E33221 IFM - Adaptador de Processo Varivent Conexão de sensores Form F DN25 Aço Inox, verifique estes pontos:

Quando escolher este adaptador

Selecione o E33221 quando o projeto exige conexão Varivent DN25 e o sensor de campo utiliza interface Aseptoflex Vario (G 1). Ideal para ambientes que exigem conformidade FDA e normas sanitárias.

Quando buscar outra opção

Busque alternativas se a tubulação for de outro padrão (ex: Tri-Clamp, rosca BSP, flange ANSI) ou se a pressão de processo exceder 25 bar. Se o fluido for incompatível com EPDM, verifique adaptadores compatíveis com vedações em FKM ou PEEK.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do corpo	Aço inoxidável 1.4435 (316L)	Material padrão para alta resistência à corrosão.
Rugosidade (Ra)	< 0,4 µm	Indica acabamento higiênico conforme requisitos sanitários.

Aplicação
Resistência à pressão	25 bar	Limite máximo operacional do componente.
Conexão de processo	Varivent Form F, DN25	Padrão de acoplamento na tubulação.

Aprovações
Certificações	FDA, EC 1935/2004	Normas exigidas para contato com alimentos/fármacos.

COMPATIBILIDADE

Comunicação

• N/A (Componente passivo mecânico)

Conexões

Elétrica G 1 Rosca interna Aseptoflex Vario

Processo Varivent Form F, DN25 (1"), Ø 50 mm, Ø 66 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente higiênico / Alimentício	✓	Material e acabamento atendem normas FDA/EC 1935/2004.
Pressão de processo > 25 bar	✗	Excede a resistência mecânica nominal do componente.
Tubulação padrão Varivent DN25	✓	Desenho mecânico específico para este padrão.

INSTALAÇÃO

Como instalar o E33221 IFM - Adaptador de Processo Varivent Conexão de sensores Form F DN25 Aço Inox

Limpe cuidadosamente a sede do adaptador e a rosca do sensor.
Instale o O-ring fornecido na ranhura designada do adaptador.
Verifique se o O-ring não está torcido ou danificado.
Rosqueie manualmente o sensor no adaptador até sentir resistência.
Utilize ferramenta adequada para finalizar o aperto conforme o torque recomendado.
Realize um teste de estanqueidade no sistema antes de iniciar a operação.

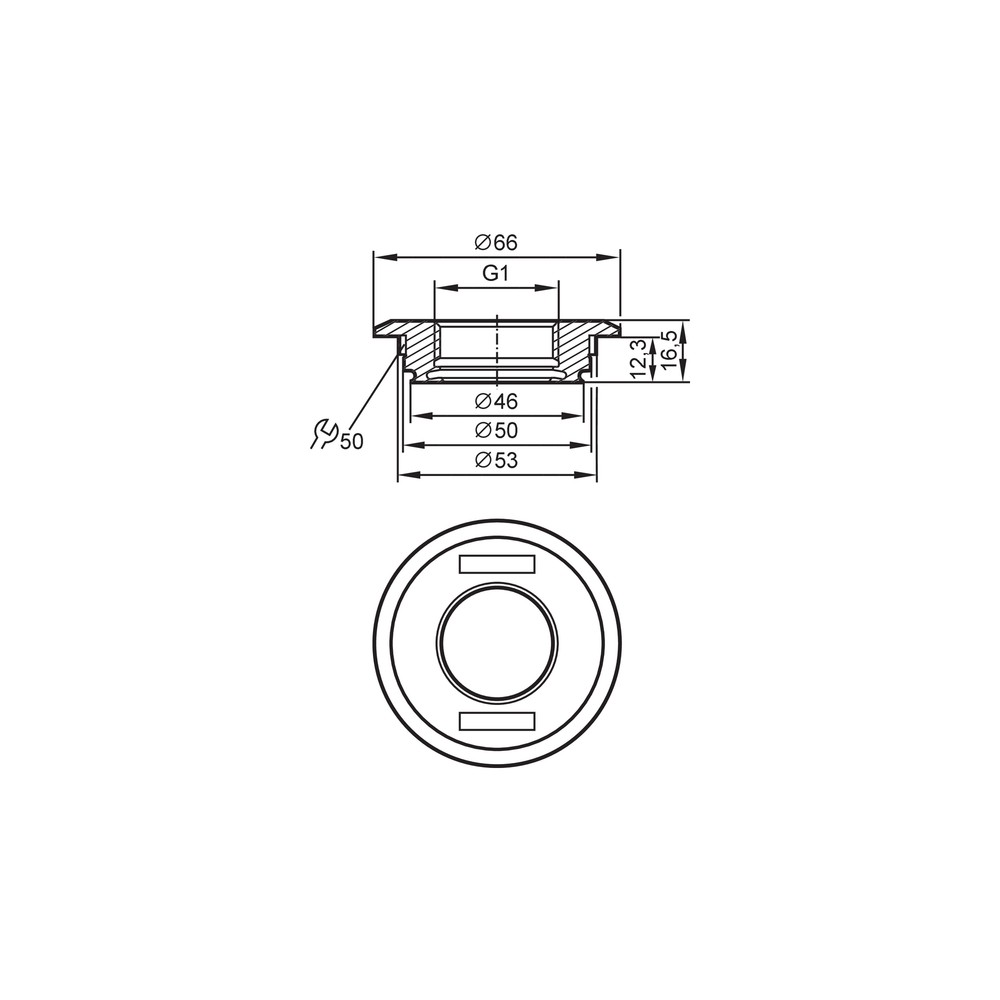

Desenho Dimensional

ACESSÓRIOS

1 x O-Ring (24 x 2 mm), EPDM, E30054

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluido na conexão.	Vedação (O-ring) danificada ou mal assentada.	Remova o sensor, inspecione a integridade do O-ring e substitua se necessário.
Sensor frouxo ou vedação comprometida.	Aperto excessivo ou insuficiente da rosca Aseptoflex.	Verifique o torque de aperto conforme especificação no datasheet.
Degradação acelerada do anel de vedação.	Uso de fluido incompatível com o material de vedação (EPDM).	Compare o fluido do processo com a compatibilidade química do EPDM.
Vazamento recorrente mesmo após troca do O-ring.	Danos na face de vedação por abrasão ou partículas.	Inspecione a superfície de metal do adaptador sob luz adequada para identificar riscos.

DOCUMENTAÇÃO TÉCNICA

Datasheet E33221 (Datasheet) Desenho Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o adaptador de processo E33221 e qual sua função principal?

O adaptador de processo E33221 é projetado para integrar sensores com conexão Aseptoflex Vario em sistemas de tubulação Varivent Form F DN25, garantindo vedação higiênica e resistência a 25 bar.

O produto acompanha todos os acessórios de montagem?

Sim, o item acompanha um O-ring de EPDM (código E30054) para a vedação necessária na montagem.

Este adaptador serve para tubulações sanitárias que não sejam Varivent?

Não, este modelo é específico para conexões Varivent Form F DN25. Ele não é compatível com conexões soldáveis comuns, flanges ANSI ou roscas BSP padrão.

Existe alguma restrição de uso para este adaptador?

Não, ele não deve ser utilizado em processos que ultrapassem a pressão nominal de 25 bar ou em ambientes com fluidos que corroam aço inoxidável 1.4435 (316L).

Como identificar se há vazamento no adaptador?

O sintoma comum é o gotejamento de fluido na conexão entre o adaptador e a tubulação, frequentemente causado por O-ring ressecado ou torque de aperto incorreto.

O que verificar antes de substituir a peça por vazamento?

Verifique se o O-ring não foi danificado durante a instalação ou se a superfície da rosca Aseptoflex não apresenta riscos profundos que comprometam a vedação.

Devo usar este adaptador ou uma solda direta no tubo?

Este adaptador é uma peça de interface mecânica higiênica. Alternativas como adaptadores soldados diretamente na tubulação são mais permanentes, mas exigem corte e solda para troca, enquanto este modelo permite manutenção rápida.

Posso comprar apenas o adaptador ou preciso do kit completo?

Sim, você pode adquirir adaptadores avulsos. A escolha deve considerar se você já possui o sensor com rosca Aseptoflex Vario, caso contrário, outro tipo de adaptador (ex: soldável) pode ser necessário.

Quais cuidados devo ter ao instalar o adaptador?

A montagem exige limpeza prévia das faces de vedação, verificação da integridade do O-ring e aperto manual seguido de ajuste com ferramenta até atingir o encosto metálico.

Qual a procedência deste componente?

A IFM realiza o controle de estoque e despacho logístico. A venda é processada diretamente pela fabricante para garantir a procedência do componente.

GLOSSÁRIO TÉCNICO

Varivent

Padrão de conexão sanitária modular amplamente utilizado na indústria de processos, garantindo montagem higiênica sem zonas mortas (Ref.: Conexão de processo).

Aseptoflex Vario

Sistema de conexão da IFM para sensores, permitindo vedação asséptica em diferentes adaptadores de processo (Ref.: Conexão do sensor).

Aço 1.4435 (316L)

Aço inoxidável de baixo teor de carbono com resistência superior à corrosão em ambientes químicos e higiênicos (Ref.: Material do corpo).

Ra 0.4 µm

Parâmetro de rugosidade superficial que indica um acabamento polido e higiênico, minimizando acúmulo de resíduos (Ref.: Rugosidade superficial).

DN25

Diâmetro nominal de 25 mm, referente ao tamanho interno da tubulação padrão industrial (Ref.: Conexão de processo).
