Adaptador de Processo IFM E33212

Pré-visualizar: E33212 IFM - Adaptador de Processo IFM União Sanitária DIN 11851 DN40 1.5 pol 40 bar

E33212 IFM - Adaptador de Processo IFM União Sanitária DIN 11851 DN40 1.5 pol 40 bar

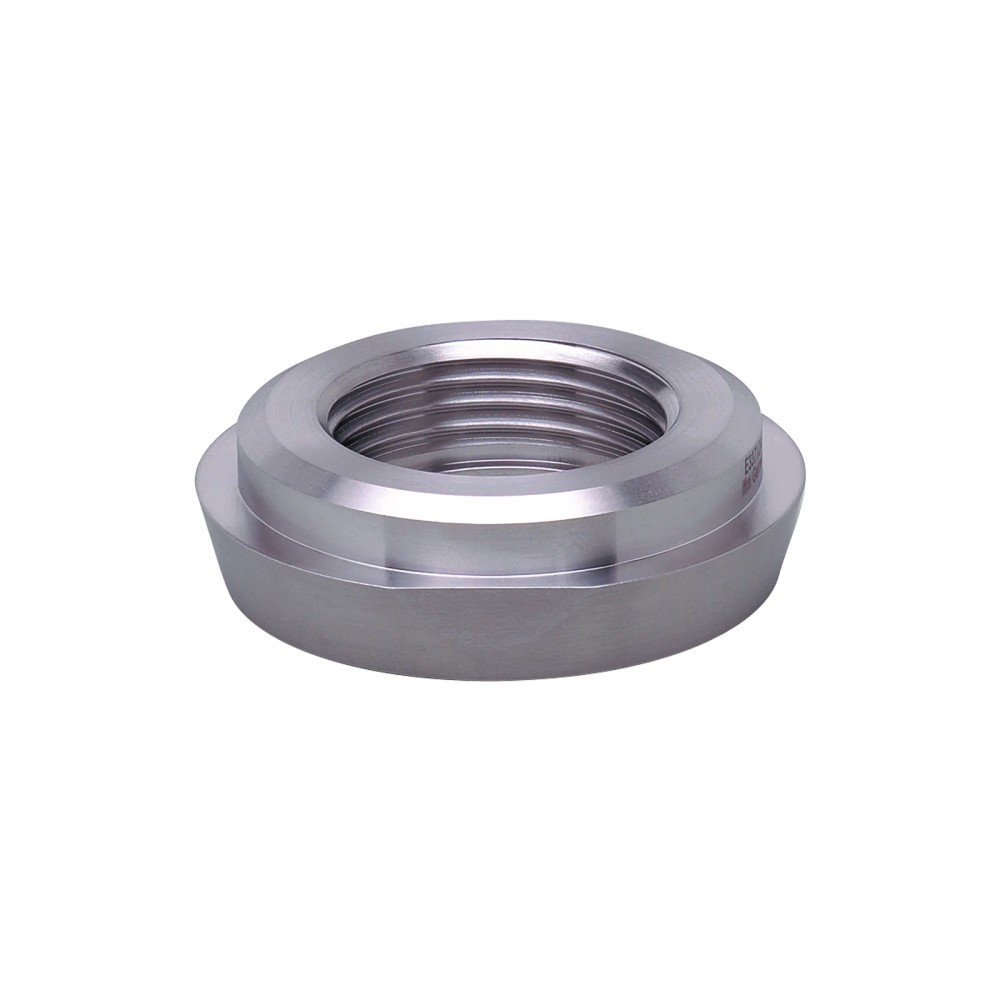

Imagem meramente ilustrativa

R$ 638,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E33212
EAN: 4021179241526
NCM do produto: 90269090

Destaques do Produto Conexão do sensor G...mais

Fechar menu

Saiba mais sobre: "E33212 IFM - Adaptador de Processo IFM União Sanitária DIN 11851 DN40 1.5 pol 40 bar"

Destaques do Produto

Conexão do sensor

G 1, rosca interna Aseptoflex Vario

Conexão de processo

DIN 11851, DN40 (1,5 pol), Ø 56 mm

Limite de pressão informado

40 bar / 4 MPa

Material em contato com o fluido

Aço inoxidável 1.4435 (316L)

Vedação incluída

O-ring EPDM 24 × 2 mm, E30054

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Processo IFM E33212 para União Sanitária DIN 11851 DN40 (1,5 pol), 40 bar

O IFM E33212 é um adaptador de processo para conectar um sensor com rosca interna G 1 Aseptoflex Vario a uma união sanitária roscada DIN 11851 DN40. É especificado para pressão de até 40 bar e possui partes em contato com o fluido em aço inoxidável 1.4435 (316L). A conexão de processo tem diâmetro de 56 mm; as aprovações informadas incluem EC 1935/2004 e FDA.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Adaptador de processo para união sanitária roscada
Modelo / SKU	E33212
Conexão do sensor	G 1, rosca interna Aseptoflex Vario
Conexão de processo	União sanitária roscada DN40 (1,5 pol), DIN 11851
Diâmetro da conexão de processo	56 mm
Resistência à pressão	40 bar / 4 MPa
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm
Classe de higiene	H4, conforme DIN 11866
Conteúdo da embalagem	1 peça; inclui O-ring EPDM 24 × 2 mm, código E30054

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens em que o sensor tenha conexão G 1 interna Aseptoflex Vario e o lado de processo exija união sanitária roscada DIN 11851 DN40 (1,5 pol), Ø 56 mm.
Aplicações cujo requisito de pressão não exceda o limite informado de 40 bar / 4 MPa e cujos requisitos de materiais e higiene sejam compatíveis com os dados do produto.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo diferente de DIN 11851 DN40 sem confirmar a compatibilidade dimensional e mecânica.
Não utilizar acima de 40 bar / 4 MPa, limite de resistência à pressão informado para o produto.
Não presumir compatibilidade com sensores de outras conexões: a conexão indicada na ficha é G 1 rosca interna Aseptoflex Vario.

APLICAÇÕES E USO

Uso como adaptador mecânico entre sensor com conexão G 1 interna Aseptoflex Vario e processo com união sanitária roscada DIN 11851 DN40 (1,5 pol), Ø 56 mm; configuração baseada nas interfaces declaradas pelo fabricante.
Para processos em que o limite de pressão requerido não ultrapasse 40 bar / 4 MPa. A compatibilidade com fluido, temperatura e procedimento de limpeza deve ser confirmada no datasheet, pois esses parâmetros não estão especificados nos dados fornecidos.
A ficha informa material em contato com o fluido em aço inoxidável 1.4435 (316L), rugosidade Ra < 0,4 μm e classe de higiene H4 conforme DIN 11866; confirmar que esses requisitos atendem às normas e condições específicas da instalação.

COMO ESCOLHER

Antes de comprar o Adaptador de Processo IFM E33212 para União Sanitária DIN 11851 DN40 (1,5 pol), 40 bar, verifique estes pontos:

Escolha o E33212 quando

O sensor possuir conexão G 1 interna Aseptoflex Vario e a tubulação ou equipamento utilizar união sanitária roscada DIN 11851 DN40 (1,5 pol), Ø 56 mm. Verifique também se a pressão de operação está dentro do limite informado de 40 bar / 4 MPa.

Busque outra configuração quando

A interface do sensor ou a conexão de processo requerida for diferente das informadas para este modelo. A ficha não especifica dimensões de outras versões; confirme o modelo e as interfaces necessários no catálogo ou datasheet oficial antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação comercial do produto.
Modelo / SKU / Part Number	E33212	Código para identificação e seleção da peça.
GTIN	4021179241526	Identificador comercial informado na ficha.
Tipo de produto	Adaptador de processo para união sanitária roscada	Define a função mecânica do componente.
Quantidade por embalagem	1 peça	Quantidade informada por unidade de embalagem.
Peso	197 g	Peso informado no catálogo.
NCM	9026.90.90	Classificação fiscal informada no catálogo.

Interfaces mecânicas
Conexão do sensor	G 1, rosca interna Aseptoflex Vario	Interface indicada para o lado do sensor.
Conexão de processo	União sanitária roscada DN40 (1,5 pol), Ø 56 mm, DIN 11851	Interface indicada para conexão ao processo.
Tipo de vedação	Anel de vedação	Método de vedação informado para o adaptador.
Vedação incluída	O-ring 24 × 2 mm, EPDM, E30054	Componente indicado como incluído na embalagem.

Pressão e condições de processo
Resistência à pressão	40 bar / 4 MPa	Limite de pressão informado para o produto; não exceder este valor.
MAWP nas aplicações segundo CRN	40 bar / 4 MPa	Pressão máxima de trabalho informada para aplicações segundo CRN.

Materiais e higiene
Material em contato com o fluido	Aço inoxidável 1.4435 (316L)	Material especificado para as superfícies em contato com o fluido.
Rugosidade da superfície	Ra < 0,4 μm; Rz = 4 μm	Características de superfície informadas para o material em contato com o fluido.
Classe de higiene	H4, conforme DIN 11866	Classificação de higiene declarada na ficha.
Aprovações	EC 1935/2004, FDA, CRN, FCM JP, FCM	Aprovações e referências regulatórias listadas para o produto; verificar aplicabilidade à instalação específica.

Acessórios e opções de vedação
Acessório incluído	O-ring 24 × 2 mm, EPDM, E30054	Vedação fornecida com o produto, conforme ficha.
Acessórios opcionais listados	O-ring 24 × 2 mm, FKM, E30123; O-ring 24 × 2 mm, EPDM para FCM China, E30163; anel de vedação PEEK, E30124	Opções citadas no catálogo; confirmar adequação ao fluido e aos requisitos da aplicação antes da seleção.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não se aplica: o E33212 é um adaptador mecânico de processo, sem conexão elétrica especificada.

Processo Lado do sensor: G 1, rosca interna Aseptoflex Vario. Lado do processo: união sanitária roscada DN40 (1,5 pol), Ø 56 mm, DIN 11851.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor com conexão G 1 interna Aseptoflex Vario e processo com união DIN 11851 DN40 (1,5 pol), Ø 56 mm	✓	As duas interfaces correspondem às conexões especificadas para o adaptador.
Processo com pressão dentro do limite informado de 40 bar / 4 MPa	✓	A resistência à pressão informada para o produto é de até 40 bar / 4 MPa.
Sensor com interface diferente de G 1 interna Aseptoflex Vario	✗	A conexão do sensor especificada para este adaptador é G 1 interna Aseptoflex Vario; outra interface não está indicada como compatível.
Processo que exige conexão diferente de DIN 11851 DN40 ou operação acima de 40 bar / 4 MPa	✗	A conexão de processo informada é DIN 11851 DN40 e o limite de pressão indicado é 40 bar / 4 MPa.

INSTALAÇÃO

Como instalar o Adaptador de Processo IFM E33212 para União Sanitária DIN 11851 DN40 (1,5 pol), 40 bar

Confirme que a conexão do sensor é G 1 interna Aseptoflex Vario e que a conexão de processo é DIN 11851 DN40 (1,5 pol), Ø 56 mm.
Verifique o estado do adaptador e confirme que o O-ring EPDM 24 × 2 mm, E30054, está presente e sem danos visíveis.
Limpe as superfícies de assentamento e mantenha-as livres de partículas; consulte o procedimento de higiene aplicável à instalação.
Posicione o adaptador e alinhe as interfaces antes de apertar, evitando forçar ou cruzar as roscas.
Monte a união e o sensor conforme os procedimentos e torques prescritos pelos fabricantes dos componentes; esses valores não estão especificados nesta ficha.
Após a montagem, verifique a vedação e confirme que a pressão de operação não excede 40 bar / 4 MPa.

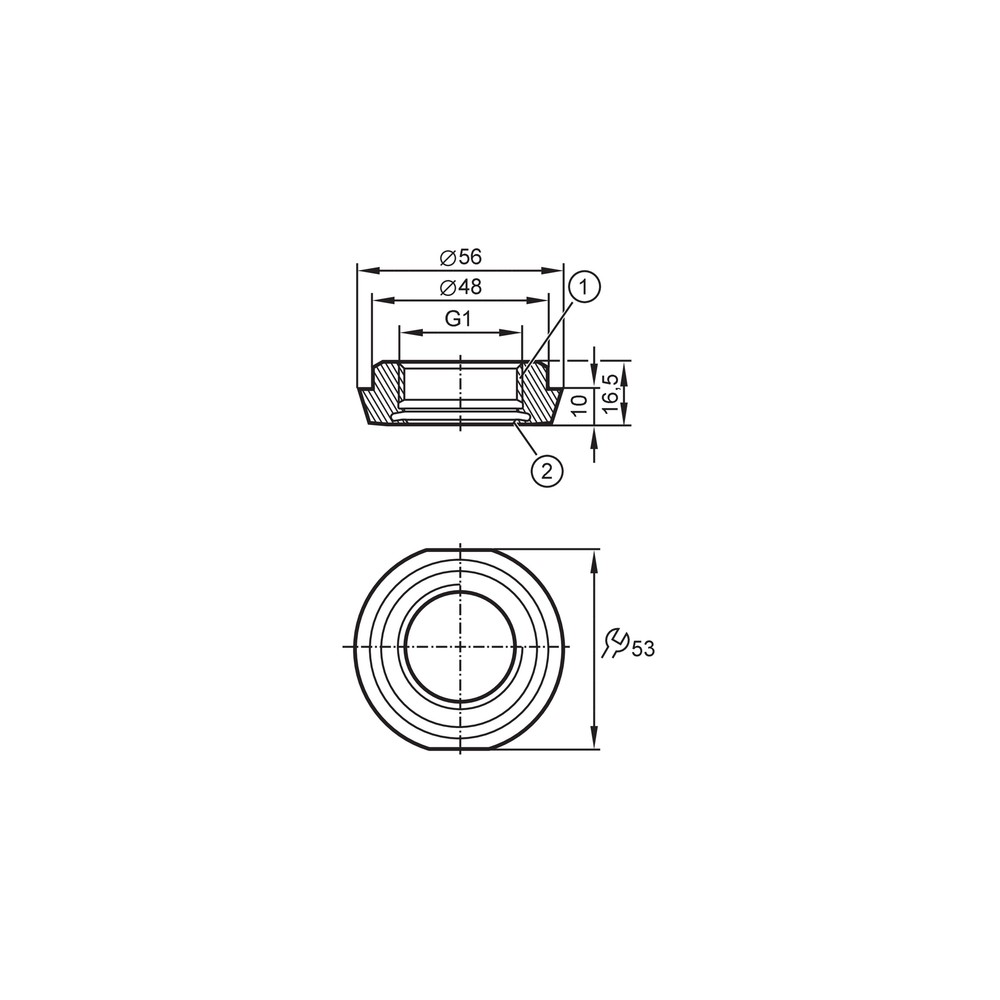

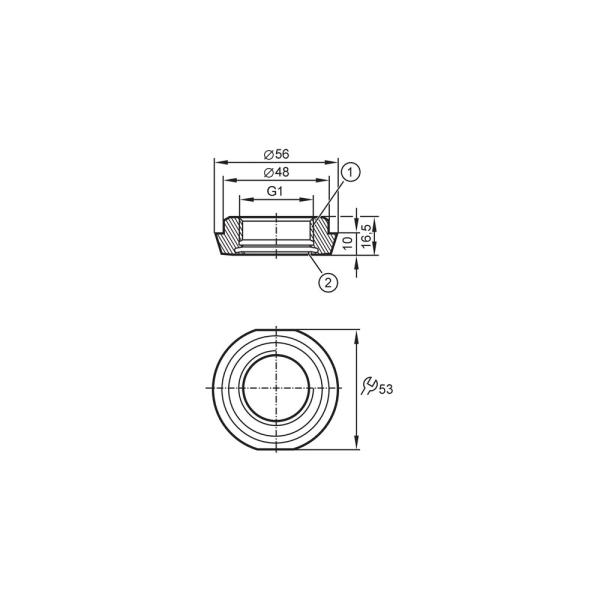

Desenho Dimensional

ACESSÓRIOS

O-ring 24 × 2 mm em EPDM, código E30054 (incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento na união após a montagem.	O-ring ausente, danificado ou mal assentado; também pode haver contaminação na superfície de vedação.	Despressurize o conjunto conforme o procedimento da instalação, inspecione o O-ring 24 × 2 mm e as superfícies de assentamento e confirme o posicionamento da vedação.
O sensor não se conecta ao adaptador.	A conexão do sensor não corresponde à interface G 1 interna Aseptoflex Vario especificada para o E33212.	Confira a identificação e o tipo de conexão do sensor e compare com a interface indicada no datasheet do E33212.
A união não encaixa no lado do processo.	A conexão instalada pode não corresponder a DIN 11851 DN40 (1,5 pol), Ø 56 mm.	Verifique a norma, o DN e o diâmetro da conexão de processo requerida e compare com as dimensões indicadas no desenho dimensional.
Perda de vedação ou suspeita de falha durante a operação pressurizada.	Pressão acima do limite informado, vedação comprometida ou montagem desalinhada.	Confira a pressão de operação em relação ao limite de 40 bar / 4 MPa e inspecione alinhamento, O-ring e superfícies de vedação antes de remontar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E33212 (Datasheet) Desenho em escala IFM E33212 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E33212 e com quais conexões ele trabalha?

É um adaptador de processo que conecta um sensor com G 1 interna Aseptoflex Vario a uma união sanitária roscada DIN 11851 DN40 (1,5 pol), Ø 56 mm.

O que acompanha o adaptador?

A embalagem contém uma peça e inclui um O-ring EPDM de 24 × 2 mm, código E30054.

Este adaptador serve para uma união sanitária de outro DN?

A ficha especifica DIN 11851 DN40 (1,5 pol), Ø 56 mm. Não há outros DN indicados como compatíveis; confirme a conexão necessária no desenho dimensional e no datasheet.

Posso usar o E33212 com um sensor que não tenha conexão Aseptoflex Vario?

A conexão especificada no lado do sensor é G 1 interna Aseptoflex Vario. A ficha não declara compatibilidade com outras interfaces.

O que verificar se houver vazamento depois da instalação?

Inspecione o O-ring incluído, seu assentamento e as superfícies de vedação. Confira também o alinhamento da montagem e se a pressão permanece dentro do limite informado.

O que fazer se a conexão do processo ou do sensor não encaixar?

Confira as interfaces exigidas: G 1 interna Aseptoflex Vario no lado do sensor e DIN 11851 DN40 no lado do processo. Se a conexão diferir, valide o adaptador correto antes de forçar a montagem.

Como escolher entre este adaptador e uma opção de vedação diferente?

O E33212 é fornecido com O-ring EPDM E30054; o catálogo também lista opções FKM E30123, EPDM E30163 e PEEK E30124. A ficha não determina qual vedação é adequada para cada fluido, então confirme a compatibilidade química e regulatória antes de selecionar.

O limite de pressão é adequado para a minha aplicação?

O limite informado é 40 bar / 4 MPa, inclusive como MAWP nas aplicações segundo CRN. Não selecione o produto para operação acima desse valor.

Que cuidados tomar durante a instalação?

Alinhe as conexões antes de apertar, mantenha as superfícies de vedação limpas e confira o O-ring. Torque e ferramenta de montagem não estão especificados na ficha; consulte as instruções do fabricante.

O adaptador tem conexão elétrica ou protocolo de comunicação?

Não. O E33212 é um componente mecânico de processo; a ficha não informa conexão elétrica nem protocolo de comunicação.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Tipo de interface indicada no lado do sensor do adaptador, com rosca interna G 1.

DIN 11851

Norma indicada para a união sanitária roscada do lado do processo.

DN40

Tamanho nominal da conexão sanitária especificada para o lado do processo.

Parâmetro de rugosidade média aritmética da superfície.

MAWP

Pressão máxima de trabalho admissível informada para aplicações segundo CRN.
